Датчик положения коленчатого вала (ДПКВ) на инжекторной версии ВАЗ 2107 расположен в передней части двигателя, рядом с шкивом коленвала. Он установлен на кронштейне, закреплённом к блоку цилиндров, и считывает положение зубчатого венца на шкиве, формируя импульсы для блока управления двигателем.

Для точного определения местоположения ДПКВ необходимо открыть капот и осмотреть область ниже генератора – датчик располагается примерно на уровне нижнего края шкива коленвала, немного сбоку. Подключён он к проводке через трёхконтактный разъём. Корпус датчика цилиндрической формы, длиной около 5 см, с металлической или пластиковой обоймой крепления.

Доступ к датчику затруднён элементами кузова и навесного оборудования. Рекомендуется проводить осмотр и замену с ямы или подъёмника. Для снятия потребуется ключ на 10, так как крепление осуществляется одним болтом. Важно не допустить загрязнения контактной площадки при установке нового датчика – это может повлиять на корректность сигнала.

При выходе из строя ДПКВ двигатель не запускается вовсе, так как ЭБУ не получает сигнал о положении коленвала. Поэтому знание точного местоположения датчика критично для диагностики и быстрой замены.

Где находится датчик коленвала на ВАЗ 2107 инжектор

На инжекторной версии ВАЗ 2107 датчик положения коленчатого вала (ДПКВ) расположен на передней части двигателя, в районе шкива коленвала. Конкретно, он закреплён на кронштейне возле блока цилиндров, напротив задающего зубчатого венца (так называемой мишени), установленного на шкиве.

Чтобы добраться до датчика, необходимо открыть капот и осмотреть нижнюю часть двигателя со стороны радиатора. Он расположен примерно на уровне шкива генератора, чуть ниже – ближе к поддону. Оптимальный доступ обеспечивается снизу автомобиля, поэтому потребуется подъёмник или установка машины на надёжные упоры.

Датчик соединяется с жгутом проводов через трёхконтактный разъём. При демонтаже нужно аккуратно отсоединить разъём, избегая повреждения проводки. Сам датчик удерживается одним болтом под ключ на 10 мм. После его откручивания датчик можно извлечь, потянув строго по оси.

При поиске неисправностей важно убедиться в отсутствии механических повреждений шкива и целостности зубчатого венца. Наличие металлической стружки или грязи на торце датчика может указывать на проблемы в системе. Очистка контактной поверхности и проверка зазора между датчиком и венцом (оптимально – 1,0–1,5 мм) позволяют исключить ложные сигналы.

Назначение датчика коленвала в системе впрыска ВАЗ 2107

Датчик положения коленчатого вала (ДПКВ) играет ключевую роль в работе инжекторной системы управления двигателем ВАЗ 2107. Он определяет точное положение и скорость вращения коленвала, передавая эти данные в электронный блок управления (ЭБУ).

На основе сигнала с ДПКВ ЭБУ:

• синхронизирует впрыск топлива с тактами работы цилиндров;
• управляет моментом зажигания для каждого цилиндра;
• обеспечивает корректный запуск двигателя при любом положении коленвала;
• отключает подачу топлива при отсутствии сигнала, предотвращая залив свечей и износ элементов системы.

Без достоверной информации от ДПКВ работа двигателя невозможна: система не сможет определить момент начала впрыска и зажигания. При выходе датчика из строя двигатель либо не запускается, либо останавливается сразу после запуска.

ДПКВ также необходим для реализации диагностики: по его сигналам фиксируются пропуски воспламенения и колебания оборотов. При неправильной работе датчика возможны ошибки в управлении, нестабильные холостые обороты и перерасход топлива.

Признаки неисправности датчика коленвала на инжекторном двигателе

Нестабильный запуск двигателя – один из первых симптомов. При неисправном датчике коленвала ЭБУ не получает точную информацию о положении коленчатого вала, что затрудняет пуск. Двигатель может долго прокручиваться стартером, заводиться с перебоями или вовсе не запускаться.

Пропуски зажигания и нестабильная работа на холостом ходу также указывают на проблемы с датчиком. При сбоях в сигнале ЭБУ теряет синхронизацию с фазами работы двигателя, что приводит к рывкам, нестабильной работе на холостом ходу или даже внезапной остановке мотора.

Резкое снижение мощности на средних и высоких оборотах может быть связано с неверным расчётом момента впрыска и зажигания. Это происходит при искажённом сигнале с датчика или его периодическом пропадании.

Отсутствие искры на свечах – критический признак. При полном выходе датчика из строя блок управления не запускает подачу искры, поскольку не знает, в каком положении находится коленвал.

На приборной панели может загореться индикатор неисправности двигателя (Check Engine). Диагностика через OBD-II покажет ошибки, связанные с отсутствием сигнала с датчика или его нестабильной работой – например, коды P0335 или P0336.

Рекомендуется сразу проверить контактную группу, целостность проводки и сопротивление катушки датчика. Значение должно находиться в пределах 550–750 Ом. При отклонении – замена обязательна.

Расположение датчика коленвала на моторе ВАЗ 2107

Датчик положения коленчатого вала (ДПКВ) на инжекторном двигателе ВАЗ 2107 установлен в передней части мотора, со стороны шкива коленвала. Он крепится к блоку цилиндров рядом с зубчатым венцом маховика, благодаря которому фиксирует положение вала с высокой точностью.

Чтобы найти датчик, необходимо открыть капот и осмотреть область ниже шкива генератора. ДПКВ располагается в районе нижней части кожуха ремня ГРМ, ближе к моторному щиту, в левой части моторного отсека (если смотреть по ходу движения автомобиля). Датчик прикручен болтом и подключён к жгуту проводов, идущему к блоку управления двигателем.

• Корпус датчика частично скрыт – доступ возможен с ямы или приподняв автомобиль на подъёмнике.
• При замене датчика рекомендуется отсоединить аккумулятор и снять пластиковую защиту ремня ГРМ для упрощения доступа.
• Проводка датчика уходит вдоль блока и соединяется с основным жгутом в районе ресивера впуска.

Важно учитывать, что даже незначительное смещение датчика от штатного положения может привести к ошибкам в работе системы зажигания. После установки необходимо убедиться в плотности крепления и отсутствии повреждений на контактной группе.

Как получить доступ к датчику коленвала без снятия двигателя

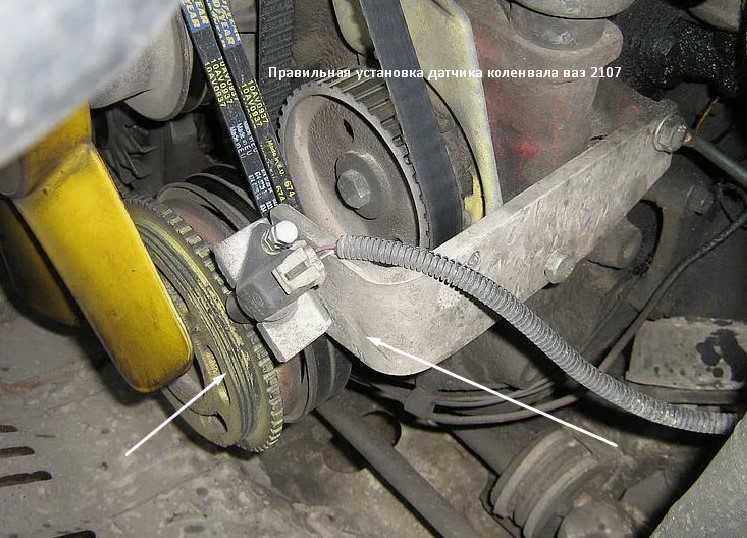

На инжекторном ВАЗ 2107 датчик коленчатого вала расположен в передней части двигателя, в районе шкива коленвала, рядом с корпусом масляного насоса. Для получения доступа к нему не требуется снимать силовой агрегат, но потребуется частичная разборка навесного оборудования.

Сначала необходимо отсоединить клемму минус от аккумулятора, чтобы избежать короткого замыкания. Затем демонтируется пластиковая защита двигателя, если она установлена. После этого откручивается передняя правая часть защиты картера, чтобы получить больше пространства для работы снизу.

Далее нужно снять ремень генератора, ослабив натяжной болт, и отвести генератор в сторону. Это позволит освободить обзор на шкив коленвала и расположенный рядом датчик. Снизу, через колесную арку или под автомобилем (с ямы или подъемника), удобно подобраться к креплению датчика. Он зафиксирован одним болтом под шестигранник или звездочку, в зависимости от версии двигателя.

После отсоединения электрического разъема аккуратно откручивается крепёж, и датчик извлекается. При установке нового важно не повредить его и соблюсти зазор между датчиком и задающим диском (не более 1 мм). Перед обратной сборкой желательно очистить посадочное место от загрязнений и проверить состояние проводки.

Ориентиры для поиска датчика: крепления и провода

Датчик коленвала на ВАЗ 2107 инжектор устанавливается на корпусе двигателя, рядом с маховиком, ближе к нижней части блока цилиндров с правой стороны автомобиля (если смотреть со стороны пассажира).

Для точного поиска необходимо найти крепление датчика: это небольшая алюминиевая скоба с одним болтом, фиксирующим корпус датчика к блоку двигателя. Болт обычно под ключ на 10 мм.

От датчика отходит электрический разъем с двумя или тремя проводами, защищённый гофрированной трубкой. Провода идут по жгуту к ЭБУ (электронному блоку управления), проходя вдоль двигателя и крепясь пластиковыми клипсами к основному жгуту проводов.

Визуально разъем расположен ближе к правому низу мотора, на уровне передней крышки двигателя. Он легко отличим по короткому кабелю и пластиковому корпусу с защёлкой.

Для облегчения доступа и идентификации проводов полезно отсоединить клеммы аккумулятора и аккуратно отвести жгут проводов в сторону, не повреждая крепления. Осмотр и поиск крепления лучше выполнять при хорошем освещении или с помощью фонарика.

Инструменты, необходимые для осмотра и замены датчика

Для работы с датчиком коленвала ВАЗ 2107 инжектор потребуются специализированные инструменты, обеспечивающие точность и безопасность.

Основной инструмент – головка на 10 мм с трещоткой или воротком для откручивания крепежных болтов датчика. Рекомендуется иметь удлинитель до 100 мм для удобства доступа в ограниченном пространстве моторного отсека.

Для отсоединения электрического разъёма понадобится плоская отвёртка небольшой ширины, позволяющая аккуратно разблокировать фиксаторы разъёма, не повредив контакты и пластиковый корпус.

При необходимости очистки места установки датчика или прилегающих поверхностей стоит использовать мягкую щётку с жёсткостью средней степени, чтобы удалить грязь и масляные отложения без повреждения компонентов.

Также полезен набор из нескольких удлинённых торцевых ключей и рожковых гаечных ключей на 8 и 10 мм, на случай, если доступ к креплениям будет затруднён стандартным инструментом.

Рекомендуется иметь мультиметр с функцией измерения сопротивления и напряжения для проверки работоспособности датчика до и после замены.

Разбор возможных трудностей при доступе к датчику

Датчик коленвала на ВАЗ 2107 инжектор расположен в передней нижней части двигателя, возле шкива коленвала. Основная трудность – ограниченное пространство для работы из-за близкого расположения других компонентов: ремня генератора, шкива, кронштейна натяжителя ремня и выпускного коллектора.

Часто затрудняет доступ крепление датчика, выполненное с использованием болта с ограниченным пространством для ключа. Для откручивания рекомендуются тонкие рожковые ключи на 10 мм или трещотка с тонкой головкой. При отсутствии нужного инструмента может потребоваться демонтаж ремня генератора для обеспечения доступа.

Еще одна сложность – возможное загрязнение и коррозия в месте установки датчика. Рекомендуется перед снятием обработать крепежные элементы проникающей смазкой (например, WD-40) и дать ей время для действия, чтобы избежать срыва резьбы или повреждения датчика.

Кабель датчика часто проходит через узкое пространство и крепится пластиковыми хомутами или держателями, которые могут быть хрупкими. При отсоединении рекомендуется аккуратно срезать старые хомуты, чтобы не повредить проводку, и заменить их новыми после установки датчика.

Неправильный угол или усилие при извлечении датчика может повредить его корпус или посадочное место. Вынимать датчик следует строго вдоль оси, не применяя излишнюю силу или рывки. При заедании можно слегка покачать его для освобождения.

Для контроля доступа и удобства работы желательно использовать хорошее освещение и зеркальце или камеру с гибким зондом, чтобы визуально оценить расположение крепежа и самого датчика без демонтажа дополнительных элементов двигателя.

Проверка установленного датчика после монтажа

После установки датчика коленвала на ВАЗ 2107 инжектор необходимо проверить его работоспособность до запуска двигателя. В первую очередь убедитесь, что разъем датчика надежно подключен и защелкнут.

Для проверки используйте мультиметр в режиме измерения сопротивления. Контакты датчика должны показывать сопротивление в диапазоне 500–900 Ом. Значение вне этого диапазона указывает на дефект датчика или повреждение проводки.

Далее проверьте сигнал датчика с помощью осциллографа или тестера с функцией измерения переменного напряжения. При проворачивании коленвала вручную должен появляться импульсный сигнал с амплитудой от 0,2 до 1 В.

Если осциллографа нет, можно проверить датчик по показаниям ЭБУ: при подключении диагностического сканера в режиме реального времени должна отображаться частота вращения коленвала. При отсутствии сигнала или неправильных значениях датчик подлежит замене.

Запустите двигатель и убедитесь в отсутствии ошибок, связанных с датчиком коленвала, в памяти блока управления. Проверьте стабильность холостого хода – нестабильность может говорить о проблемах с датчиком или его установкой.

Дополнительно осмотрите крепеж: датчик должен быть установлен плотно, без люфтов и смещений, чтобы избежать искажений сигнала.
