Нарушение порядка или момента затяжки головки блока цилиндров на ВАЗ 2101 может привести к деформации плоскости ГБЦ, прорыву прокладки и перегреву двигателя. Поэтому динамометрический ключ и соблюдение точных параметров протяжки – не рекомендация, а необходимость.
Завод-изготовитель указывает момент затяжки болтов головки блока в пределах 8–8,5 кгс·м (78–83 Н·м). При этом важно не только соблюсти усилие, но и придерживаться строго определённой последовательности затяжки – от центра к краям, крест-накрест. Это равномерно распределяет нагрузку и предотвращает перекосы.
Болты затягиваются в несколько этапов. Первый проход – 2,5–3 кгс·м, второй – 5–5,5 кгс·м, третий – до требуемого момента. После прогрева двигателя до рабочей температуры (90–95 °C) и его остывания необходимо выполнить повторную протяжку, поскольку тепловое расширение вызывает осадку прокладки.
Все операции проводят на чистой поверхности, с обезжиренными болтами и резьбовыми отверстиями. Рекомендуется использовать графитовую или высокотемпературную смазку на резьбу, если иное не указано в инструкции к прокладке. Применение некачественного инструмента или нарушение технологии приводит к неравномерному прижиму и последующим повреждениям двигателя.
Правильный способ протяжки головки динамометрическим ключом ВАЗ 2101
Для надежного уплотнения головки блока цилиндров ВАЗ 2101 необходимо соблюдать строгую последовательность и момент затяжки гаек крепления. Используется динамометрический ключ с диапазоном до 10 кгс·м (или до 100 Н·м), предпочтительно щелчкового типа.
Перед началом работ важно очистить привалочные поверхности блока и головки, а также проверить отсутствие деформаций линейкой и щупом. Головка устанавливается на новый прокладочный материал, металлическая сторона которого должна быть ориентирована вверх (в сторону головки).
Затяжка производится в три этапа по строго определённой схеме, начиная с центральных гаек и двигаясь по диагонали к краям. Первый проход – 2,0–2,5 кгс·м, второй – 4,5–5,0 кгс·м, третий – 8,0–8,5 кгс·м. После прогрева двигателя до рабочей температуры и его последующего охлаждения протяжку повторяют на третьем этапе, не ослабляя гайки перед этим.
После окончательной затяжки следует проверить зазор клапанов, так как после протяжки возможно их изменение. Также необходимо проконтролировать отсутствие утечек масла и охлаждающей жидкости после первого запуска.
Какой момент затяжки предусмотрен для головки блока ВАЗ 2101
Заводская рекомендация для момента затяжки болтов головки блока цилиндров ВАЗ 2101 – 8,3–8,7 кгс·м (примерно 81–85 Н·м). Это значение обеспечивает необходимое прижатие прокладки головки к блоку и предотвращает утечки охлаждающей жидкости и газов из камеры сгорания.
Важно использовать динамометрический ключ с проверенной точностью, так как превышение рекомендованного момента может привести к деформации головки или срыву резьбы в блоке. Недостаточная затяжка, в свою очередь, часто становится причиной прогорания прокладки.
Затягивать болты нужно по строго определённой схеме, начиная с центральных и переходя к краям по диагонали. После первичной затяжки следует дать двигателю остыть (если затяжка проводилась на горячем моторе), и затем выполнить контрольную дотяжку до того же момента. Повторная затяжка рекомендуется спустя 500–1000 км пробега.

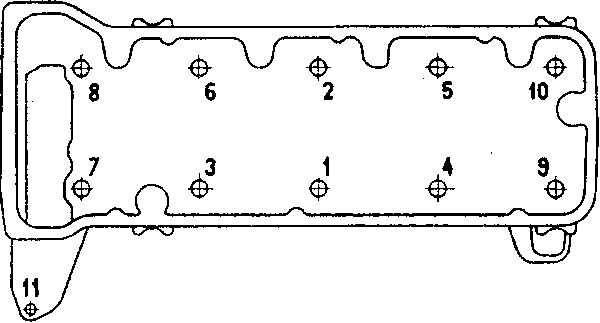

Порядок затяжки болтов головки блока цилиндров
На двигателе ВАЗ 2101 головка блока крепится десятью болтами, расположенными по периметру. Неправильный порядок затяжки может привести к деформации головки или нарушению герметичности прокладки. Чтобы исключить перекосы, применяется строгая последовательность затяжки.
Болты затягиваются в определённой очередности, начиная с центральной части головки и переходя к краям. Это обеспечивает равномерное прижатие по всей площади.
- Сначала затягиваются болты № 1 и № 2 – они находятся в центре.
- Далее – № 3 и № 4, расположенные по обе стороны от центральных.
- Следом – № 5 и № 6, смещённые ещё ближе к краям.
- После них – № 7 и № 8, почти крайние.
- Завершают – № 9 и № 10, находящиеся на концах головки.
Все номера соответствуют схеме, в которой болты считаются от центра к краям, зигзагообразно. Примерная нумерация:
- Центр слева
- Центр справа
- Левее центра
- Правее центра
- Ещё левее
- Ещё правее
- Почти край слева
- Почти край справа
- Крайний левый
- Крайний правый
При повторной протяжке головки на холодном двигателе используется та же последовательность. Нарушение порядка может привести к локальному перегреву, утечке охлаждающей жидкости или пробою прокладки.
На каком этапе ремонта выполняется протяжка головки
Протяжка головки блока цилиндров ВАЗ 2101 проводится после завершения всех подготовительных операций по установке головки на блок. До этого момента должны быть выполнены следующие действия: очистка привалочной поверхности блока и головки, проверка на наличие деформаций, установка новой прокладки и монтаж головки на шпильки.
Первичная протяжка производится сразу после установки головки и закручивания всех гаек вручную. Далее используется динамометрический ключ для затяжки в несколько подходов по строго определённой схеме. Обычно это три этапа: первый – с моментом около 20 Н·м, второй – 40–50 Н·м, третий – окончательная затяжка до 85–90 Н·м. Каждый этап должен выполняться только после полного завершения предыдущего.
Контрольная протяжка проводится после прогрева двигателя до рабочей температуры и последующего полного остывания. Это позволяет компенсировать возможную усадку прокладки и термическое расширение металлов. Пренебрежение этим этапом может привести к прорыву газов или утечке охлаждающей жидкости.
Каким динамометрическим ключом удобнее всего выполнять протяжку
Для протяжки головки блока цилиндров ВАЗ 2101 удобнее всего использовать щелчковый динамометрический ключ с диапазоном от 20 до 100 Н·м. Такой диапазон полностью покрывает требуемое усилие затяжки, а щелчковый механизм обеспечивает четкую фиксацию момента без необходимости визуального контроля.
Оптимальная длина ключа – от 35 до 50 см. Короткий ключ потребует чрезмерного усилия при затяжке, особенно на последних стадиях, а слишком длинный может быть неудобен в ограниченном пространстве моторного отсека.
- Тип: щелчковый (трещоточный) с реверсом;
- Привод: 1/2 дюйма – подходит для большинства головок на 17 мм, используемых при затяжке болтов головки блока;
- Погрешность: не более ±4% – этого достаточно для точного соблюдения момента;
- Материал: хром-ванадиевая сталь – устойчив к нагрузкам и коррозии.
Ключ должен иметь хорошо читаемую шкалу, желательно гравированную, а не нанесённую краской, чтобы сохранялась читаемость даже после длительного использования.
Также стоит обратить внимание на наличие механизма блокировки установки момента – это предотвратит случайное изменение настроек во время работы.
Из проверенных брендов можно выделить: Jonnesway, Toptul, Force, King Tony – они предлагают надежные и точные ключи по разумной цене. При выборе стоит отдавать предпочтение инструменту, который прошёл калибровку и имеет паспорт с указанной погрешностью измерений.

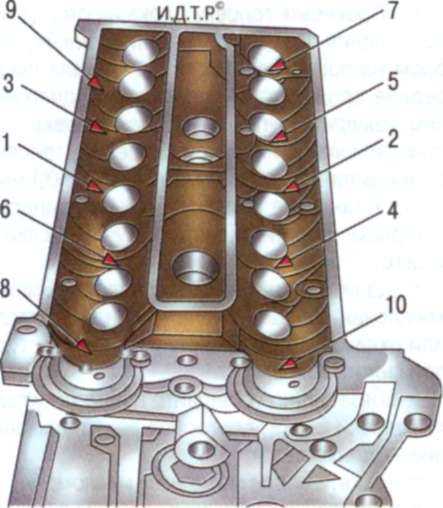

Нужно ли делать повторную протяжку после прогрева двигателя
После установки головки блока цилиндров ВАЗ 2101 и выполнения первичной протяжки по заданному моменту, следует учитывать тепловую деформацию металла, возникающую при первом прогреве двигателя. Алюминиевая головка и чугунный блок расширяются по-разному, что приводит к изменению усилия в резьбовых соединениях.
Рекомендуется выполнить повторную протяжку после полного остывания двигателя, который был прогрет до рабочей температуры. Это особенно актуально при использовании штатной прокладки ГБЦ из асбеста или ее аналогов. Во время прогрева прокладка частично уплотняется, и без повторной затяжки может появиться неравномерное давление, что увеличивает риск пробоя между цилиндрами или утечки охлаждающей жидкости.
Повторную протяжку следует выполнять не ранее чем через 2–3 часа после остановки двигателя, когда металл полностью остынет. При этом используется тот же динамометрический ключ и тот же момент затяжки, что и при первичной протяжке – 8,3–8,7 кгс·м (примерно 81–85 Н·м). Последовательность затяжки болтов не изменяется.
Если установлена многослойная металлическая прокладка (MLS), повторная протяжка, как правило, не требуется. Однако это зависит от рекомендаций производителя прокладки. Наличие антифриза на резьбовой части болта или неравномерное усилие затяжки может повлиять на необходимость дополнительной протяжки.
Для надежности рекомендуется после повторной протяжки провести проверку компрессии и отсутствие утечек, особенно в зоне каналов охлаждения. Это позволяет своевременно выявить возможные отклонения и избежать последующего демонтажа головки.
Типичные ошибки при протяжке головки и как их избежать
Неправильный момент затяжки. Использование момента, не соответствующего технической документации ВАЗ 2101, приводит к деформации прокладки и головки. Для ВАЗ 2101 рекомендован момент 25-30 Н·м на первый этап и затем 45-50 Н·м на окончательную протяжку. Пренебрежение этими значениями снижает герметичность.
Отсутствие последовательности затяжки. Болты необходимо затягивать по установленной схеме от центра к краям в несколько этапов. Несоблюдение порядка вызывает неравномерное распределение усилий и приводит к перекосам детали.
Использование неисправного или неподходящего динамометрического ключа. Старый, сломанный или с неправильной калибровкой ключ искажает фактический момент затяжки. Рекомендуется проверять инструмент раз в год и использовать ключ с диапазоном моментов, соответствующим болтам головки.
Игнорирование очистки и смазки резьбы болтов. Наличие грязи, масла или коррозии на резьбе изменяет трение и искажает усилие затяжки. Резьбу следует тщательно очистить и при необходимости нанести тонкий слой масла или специальной смазки, указанной в сервисной документации.
Повторная протяжка без прогрева двигателя. Некоторые считают, что достаточно затянуть болты сразу после сборки, но термическое расширение металла влияет на натяжение. Протяжку необходимо выполнять после предварительного прогрева двигателя до рабочей температуры с последующим охлаждением.
Пренебрежение заменой старых болтов. Болты головки блока ВАЗ 2101 рассчитаны на одноразовое использование. Их повторное применение снижает надежность крепления и повышает риск повреждений. Рекомендуется всегда устанавливать новые болты при замене головки.
Слишком быстрое затягивание. Протяжка болтов должна проходить плавно и равномерно, с небольшими перерывами между этапами. Быстрая затяжка приводит к неравномерному натяжению и может спровоцировать микротрещины.
Вопрос-ответ:
Какой момент затяжки нужно выставлять при протяжке головки блока ВАЗ 2101?
Для болтов крепления головки блока цилиндров ВАЗ 2101 рекомендован момент затяжки составляет 90 Н·м. После первой затяжки болты обычно отворачивают на 90 градусов и затем затягивают ещё на 90 градусов, то есть используется угловая протяжка. Это обеспечивает правильное распределение усилия и надежную герметизацию. Превышение момента может привести к деформации головки или повреждению резьбы.
В каком порядке следует затягивать болты головки цилиндров на ВАЗ 2101?
Затяжка болтов выполняется в определённой последовательности — от центра головки к краям, чтобы избежать перекосов и неравномерного прижима. Для ВАЗ 2101 порядок следующий: сначала затягивают центральные болты, затем те, что расположены ближе к центру, и далее двигаются к краям, переходя по диагонали. Такой метод снижает риск появления трещин и деформаций.
Почему нельзя сразу затягивать болты головки блока под максимальный момент?
Если затягивать болты сразу до максимального момента, возрастает риск повреждения резьбы и деформации деталей. Резьба может «перекрутиться», а головка — повести, что приведет к нарушению герметичности и возможным течам. Поэтапная затяжка, сначала с меньшим усилием, а затем с увеличением, позволяет равномерно распределить давление и снизить вероятность ошибок.
Нужно ли повторно протягивать болты головки после прогрева двигателя?
В случае ВАЗ 2101 рекомендуется делать повторную протяжку после того, как двигатель полностью прогрет и затем остыл. При нагревании металл расширяется, а после остывания может измениться натяг болтов. Повторная протяжка возвращает необходимое усилие крепления и уменьшает риск появления течей в прокладке головки блока.
Как подготовить болты перед протяжкой головки блока цилиндров ВАЗ 2101?
Перед затяжкой болты нужно тщательно очистить от загрязнений и старого герметика, проверить резьбу на отсутствие повреждений. Некоторые мастера рекомендуют смазывать резьбу специальной антифрикционной пастой или моторным маслом, чтобы обеспечить точность затяжки и избежать перекручивания. Однако нельзя применять слишком много смазки — это изменит итоговый момент затяжки.
Какой порядок затяжки болтов головки блока цилиндров ВАЗ 2101 считается правильным при использовании динамометрического ключа?
При затяжке болтов головки блока цилиндров ВАЗ 2101 необходимо придерживаться строго определённой последовательности, которая помогает избежать деформаций и обеспечивает равномерное прижатие головки к блоку. Обычно процесс начинается с центральных болтов и ведётся к крайним по спиральному или крестовому принципу. Это значит, что после затяжки самого центрального болта, переходят к соседним с обеих сторон, постепенно двигаясь к углам головки. Такой порядок помогает распределить нагрузку равномерно и снизить риск появления трещин или перекосов. При этом важно использовать динамометрический ключ для контроля момента затяжки, так как слишком сильное или слабое усилие может привести к повреждениям.
