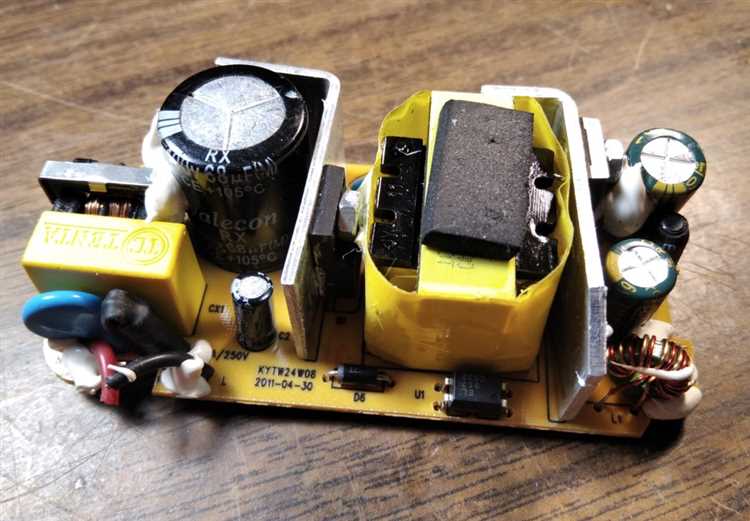

Блок питания импульсный или трансформаторный что лучше

При выборе блока питания для электронного устройства ключевыми критериями являются эффективность, габариты и стабильность выходного напряжения. Трансформаторные блоки питания обеспечивают стабильность за счет классической конструкции с железным сердечником и обмотками, однако их масса и размеры ограничивают применение в компактных устройствах. Обычно КПД таких устройств составляет 60–70%.

Импульсные блоки питания (SMPS) достигают КПД выше 85%, что значительно снижает потери энергии и нагрев. Их размеры в среднем в 3–5 раз меньше трансформаторных аналогов с тем же выходным напряжением и мощностью. При этом сложность схемы и необходимость экранирования могут влиять на электромагнитные помехи, что требует дополнительного проектирования.

Выбор зависит от задач: для оборудования с высокой чувствительностью к помехам и длительным эксплуатационным сроком предпочтительнее трансформаторные решения. Если важны компактность, легкость и энергоэффективность – стоит рассматривать импульсные блоки питания. В технических спецификациях стоит обращать внимание на уровень пульсаций, тепловыделение и требования к условиям эксплуатации.

Импульсный или трансформаторный блок питания: выбор оптимального варианта

При выборе между импульсным и трансформаторным блоком питания критично учитывать параметры нагрузки, габариты, эффективность и уровень электромагнитных помех.

Импульсные блоки питания (ИБП) характеризуются высокой энергоэффективностью – КПД достигает 85-95%. Они значительно легче и компактнее, что важно для портативных устройств и систем с ограниченным пространством. ИБП обеспечивают стабильное напряжение при широком диапазоне входных параметров, но требуют качественного экранирования из-за повышенного уровня электромагнитных излучений и возможных помех.

Трансформаторные блоки питания (ТБП) работают по классической схеме с понижением напряжения через силовой трансформатор. Их КПД обычно составляет 60-75%, что сопровождается большими габаритами и весом. Зато ТБП выделяются надежностью, устойчивостью к скачкам напряжения и практически отсутствием высокочастотных помех, что важно для чувствительного оборудования, например, аудиотехники и медицинских приборов.

Для мощных стационарных систем с низкими требованиями к компактности предпочтительнее трансформаторные блоки питания. В мобильных или встроенных устройствах с ограничениями по весу и объему выгоднее использовать импульсные аналоги. При выборе ИБП следует обращать внимание на уровень гармоник и качество фильтрации, чтобы минимизировать влияние на другие компоненты системы.

Оптимальный вариант зависит от конкретных задач: если важна компактность и эффективность – импульсный блок; если приоритет надежность и минимальные помехи – трансформаторный.

Особенности работы импульсных блоков питания в бытовой технике

Импульсные блоки питания (ИБП) обеспечивают высокую эффективность преобразования энергии, достигающую 85–95%, что снижает тепловыделение и размеры устройства. В бытовой технике это позволяет использовать компактные и лёгкие блоки питания, экономя пространство и уменьшая вес приборов.

ИБП работают на принципе быстрого переключения транзисторов в диапазоне частот от 20 кГц до нескольких сотен кГц. Высокочастотные импульсы проходят через трансформатор меньшего размера, что обеспечивает гальваническую развязку и стабилизацию выходного напряжения при изменениях нагрузки.

Для бытовой техники важна устойчивость к скачкам напряжения в сети. Импульсные блоки питания оснащаются схемами защиты от перенапряжения, перегрузки и короткого замыкания, что увеличивает срок службы подключенных устройств и снижает риск повреждений.

Однако ИБП чувствительны к качеству входного напряжения: существенные искажения или перепады могут вызвать ложные срабатывания защит или нестабильность выходных параметров. Для стабилизации применяются фильтры и сглаживающие конденсаторы, обеспечивающие чистоту сигнала на выходе.

ИБП чаще всего интегрируются в устройства с постоянным потреблением энергии или циклической нагрузкой – например, телевизоры, ноутбуки, кухонные приборы. Для бытовой техники с высокими пусковыми токами, такими как насосы или компрессоры, рекомендуется выбирать модели с запасом мощности не менее 20% от максимального потребления.

Рабочий температурный диапазон ИБП в бытовых условиях обычно варьируется от −10 °C до +50 °C. При эксплуатации вне этих параметров рекомендуется применять системы охлаждения или специальные защитные корпуса.

Использование импульсных блоков питания снижает энергопотребление приборов и повышает их надёжность, что особенно актуально в условиях нестабильного электроснабжения. Выбор конкретной модели должен учитывать особенности нагрузки и условия эксплуатации для достижения оптимальной производительности.

Принцип действия трансформаторных блоков питания и сферы их применения

Трансформаторный блок питания базируется на электромагнитном принципе передачи энергии через индуктивную связь между первичной и вторичной обмотками трансформатора. Входное напряжение сети понижается или повышается до требуемого уровня, после чего выпрямляется и стабилизируется.

Основные этапы работы трансформаторного блока питания:

1. Подача переменного напряжения на первичную обмотку трансформатора.
2. Индукция напряжения во вторичной обмотке в соответствии с коэффициентом трансформации.
3. Выпрямление переменного тока с помощью диодного моста или других схем.
4. Фильтрация и стабилизация выходного напряжения для обеспечения стабильной работы нагрузки.

Ключевые особенности и ограничения:

• Высокая электромагнитная развязка между входом и выходом, что повышает безопасность.
• Широкий диапазон входных напряжений благодаря трансформации.
• Большие габариты и вес из-за используемых магнитопроводов и обмоток.
• Низкая эффективность по сравнению с импульсными блоками, особенно при низкой нагрузке.

Сферы применения трансформаторных блоков питания:

• Питание устройств с высокой чувствительностью к электромагнитным помехам (медицинское оборудование, измерительные приборы).
• Системы, где критична надежная гальваническая развязка.
• Питание устройств с постоянным или предсказуемым потреблением энергии, где компактность не является приоритетом.
• Старое и промышленное оборудование, требующее классических схем питания с простым ремонтом.

Рекомендации по выбору:

• При необходимости устойчивости к скачкам напряжения и минимизации помех трансформаторные БП предпочтительнее.
• Для стационарных систем с небольшими требованиями к весу и габаритам трансформаторный блок обеспечивает долговечность и простоту обслуживания.
• Не рекомендованы для портативных устройств и систем с жесткими ограничениями по весу и размеру.

Сравнение размеров и веса: как выбрать для портативных устройств

При выборе блока питания для портативных устройств ключевыми параметрами становятся габариты и масса, напрямую влияющие на удобство эксплуатации и мобильность. Трансформаторные блоки питания обычно весят от 200 до 500 грамм при размерах около 80×60×40 мм, что затрудняет их использование в компактных устройствах.

Импульсные блоки питания в среднем легче и компактнее: масса варьируется от 50 до 150 грамм, а размеры – от 50×30×20 мм. Это достигается за счёт отсутствия тяжёлого железного сердечника и меньшего количества компонентов.

Для портативных устройств рекомендуется ориентироваться на импульсные блоки с минимальной массой и габаритами, чтобы не увеличивать общий вес и размеры гаджета. Если вес критичен, оптимально выбирать модели с плотной интеграцией элементов и встроенным охлаждением без вентиляторов.

• Вес менее 150 г обеспечивает комфортное ношение и минимальное влияние на портативность.
• Габариты не должны превышать 70×40×30 мм, чтобы блок питания легко помещался в карман или небольшой отсек.
• Уровень тепловыделения влияет на необходимость дополнительного охлаждения, что увеличит размеры и вес.

При ограниченном пространстве стоит учитывать, что импульсные блоки часто требуют более качественных фильтров и защиты, что слегка увеличивает размер, но остаётся предпочтительнее из-за общей компактности и лёгкости.

В итоге для портативных устройств выбор однозначно склоняется в пользу импульсных блоков питания с минимальными физическими параметрами, при условии соблюдения стандартов безопасности и стабильности выходного напряжения.

Влияние типа блока питания на стабильность выходного напряжения

Импульсные блоки питания обеспечивают более точную стабилизацию выходного напряжения за счет быстрого реагирования на изменения нагрузки. Их высокочастотный преобразователь позволяет поддерживать отклонения в пределах 1–2%, что критично для чувствительной электроники.

Трансформаторные блоки питания характеризуются большей инерционностью и зависят от параметров сетевого напряжения и нагрузки. Колебания выходного напряжения могут достигать 5–10%, особенно при нестабильном входном питании или изменении температуры окружающей среды.

Для устройств с высокой чувствительностью к напряжению и требующих стабильного питания рекомендуется выбирать импульсные блоки. В системах, где важна электромагнитная совместимость и высокая надежность при экстремальных температурах, трансформаторные источники остаются предпочтительными.

При выборе блока питания учитывайте также наличие дополнительных стабилизаторов и фильтров. Импульсные модели часто оснащены активной коррекцией коэффициента мощности (PFC), что улучшает качество выходного напряжения и снижает уровень помех.

Тепловыделение и вентиляция: что учитывать при выборе блока питания

Для трансформаторных блоков тепловая мощность рассеивается преимущественно через металлический корпус и трансформатор, который может нагреваться до 70–90 °C при полной нагрузке. Отсутствие эффективного отвода тепла приводит к перегреву обмоток и ухудшению изоляции.

Импульсные блоки питания обычно выделяют меньше тепла за счет высокой эффективности (часто 85–95%), однако требуют продуманной вентиляции из-за концентрации компонентов с высокой плотностью тепловыделения, таких как MOSFET и дроссели.

• Рекомендуется выбирать блоки питания с пассивным или активным охлаждением, учитывая условия эксплуатации и габариты корпуса.
• Для активного охлаждения необходим вентилятор с производительностью не менее 20 м³/ч на 100 Вт рассеиваемой мощности.
• Пассивное охлаждение эффективно при тепловыделении до 10 Вт и требует алюминиевых радиаторов с площадью рассеивания не менее 300 см² на каждый ватт тепла.
• Расположение вентиляционных отверстий должно обеспечивать равномерный поток воздуха, избегая застойных зон и попадания пыли внутрь устройства.

При установке блока питания в закрытых корпусах обязательна организация вентиляционных каналов или использование внешних вентиляторов, чтобы избежать повышения внутренней температуры свыше 40 °C, что снижает эффективность работы и ускоряет деградацию компонентов.

Также важен учет температуры окружающей среды: при эксплуатации свыше 35 °C следует выбирать модели с запасом по тепловыделению не менее 30%, либо предусматривать дополнительные меры охлаждения.

Стоимость и долговечность: анализ затрат на эксплуатацию

Импульсные блоки питания обычно дешевле при первоначальной покупке – их стоимость на 30–50% ниже по сравнению с трансформаторными аналогами одинаковой мощности. Однако срок службы у них короче и в среднем составляет 5–7 лет при интенсивной эксплуатации, тогда как трансформаторные блоки могут работать более 15 лет без существенной потери характеристик.

Расходы на замену компонентов у импульсных блоков выше из-за сложности конструкции и чувствительности к скачкам напряжения. Например, замена силовых транзисторов и конденсаторов обойдется в 20–40% от стоимости нового устройства. Трансформаторные блоки проще в ремонте, замена трансформатора или выпрямителей часто обходится дешевле и реже требуется.

Энергопотребление импульсных блоков обычно ниже, что снижает затраты на электроэнергию на 10–15% при постоянной работе. Это преимущество особенно заметно при длительном использовании и больших нагрузках.

При выборе учитывайте условия эксплуатации: для стационарных систем с длительным сроком службы выгоднее трансформаторные блоки, несмотря на большую цену и вес. Для мобильных и энергоэффективных решений импульсные блоки оправдывают себя экономией на электроэнергии и компактностью.

Совместимость с нестабильным электропитанием и условиями сети

Импульсные блоки питания (ИБП) обладают высокой устойчивостью к колебаниям входного напряжения благодаря широкому диапазону рабочего входа, обычно от 85 В до 265 В. Это позволяет им сохранять стабильность при перепадах и кратковременных просадках без снижения выходных параметров.

Трансформаторные блоки питания (ТБП) требуют более стабильного входного напряжения в пределах ±10% от номинала, что ограничивает их применение в сетях с частыми нестабильностями. При значительных отклонениях от нормы происходит снижение выходного напряжения и возможный перегрев трансформатора.

ИБП эффективны при скачках частоты сети в диапазоне 47–63 Гц, сохраняя работоспособность, тогда как ТБП чувствительны к частотным изменениям, что может вызывать дополнительный нагрев и сокращение срока службы.

Для сетей с высоким уровнем шумов и помех импульсные блоки питания оснащаются встроенными фильтрами EMI/RFI, уменьшающими влияние помех на работу нагрузки. ТБП обычно требуют дополнительных внешних фильтров для обеспечения аналогичной защиты.

При работе в условиях частых отключений и возобновлений питания ИБП быстрее восстанавливают стабильное напряжение, благодаря электронной стабилизации и быстродействующим схемам защиты. Трансформаторные устройства требуют времени для стабилизации магнитного поля, что увеличивает время восстановления и риск повреждения оборудования.

Рекомендация: для объектов с нестабильной сетью или частыми перепадами напряжения предпочтительнее использовать импульсные блоки питания с расширенным диапазоном входа и встроенными системами защиты. Трансформаторные блоки оправданы в условиях стабилизированного питания и там, где важна высокая электрическая развязка и минимальные радиопомехи.

Особенности ремонта и обслуживания импульсных и трансформаторных блоков

Импульсные блоки питания требуют более тщательной диагностики из-за высокого уровня интеграции и сложной схемотехники. Основные неисправности связаны с выходными транзисторами, силовыми диодами и управляющими микросхемами. Часто выходит из строя импульсный трансформатор, его проверяют по сопротивлению первичной и вторичной обмоток. Для обслуживания необходимо использовать осциллограф для контроля формы импульсов и стабилизации выходного напряжения.

При ремонте импульсных БП важно контролировать состояние электролитических конденсаторов на входе и выходе, так как деградация этих элементов снижает эффективность работы и вызывает нестабильность напряжения. Для замены используются конденсаторы с одинаковой емкостью, напряжением и температурным режимом. Пайка компонентов выполняется быстро, чтобы избежать перегрева полупроводников.

В обоих типах блоков питания обязательна регулярная чистка от пыли и проверка контактов на предмет коррозии и ослабления. Особое внимание уделяют охлаждающим элементам: вентиляторы должны работать бесшумно и без вибраций, радиаторы – иметь хороший контакт с силовыми компонентами. Замена термопасты увеличивает срок службы силовых транзисторов и стабилизаторов.

Использование измерительных приборов – мультиметров, тестеров ESR и осциллографов – является необходимым при обслуживании для точного выявления проблем и предотвращения повторных поломок. Несоблюдение технических параметров и самостоятельное вмешательство без знаний часто приводит к необратимым повреждениям.

Вопрос-ответ:

В чём основные отличия импульсного и трансформаторного блоков питания?

Импульсные блоки питания обычно легче и компактнее, поскольку используют высокочастотное преобразование напряжения. Они имеют более высокий КПД и лучше подходят для устройств с ограниченным пространством. Трансформаторные блоки более громоздкие и тяжелые, но обеспечивают стабильное питание с меньшим уровнем электромагнитных помех. Их часто выбирают для устройств, где важна простота конструкции и надёжность.

Какой блок питания будет надежнее для длительной работы — импульсный или трансформаторный?

Трансформаторные блоки питания известны своей долговечностью и устойчивостью к перепадам напряжения, что делает их более надёжными при продолжительной эксплуатации в нестабильных условиях. Импульсные блоки могут быть чувствительнее к резким скачкам и требуют качественных компонентов для стабильной работы на протяжении долгого времени. Однако современные импульсные модели с защитами и фильтрами тоже демонстрируют достойный ресурс.

Влияет ли выбор типа блока питания на уровень шума и нагрев устройства?

Да, выбор влияет. Трансформаторные блоки питания обычно работают тише, так как в них отсутствуют высокочастотные переключения, которые могут создавать шум. Также они имеют более равномерный нагрев. Импульсные блоки работают с высокой частотой и могут издавать слабый фоновой шум, а также создавать локальный нагрев в местах компонентов, что требует дополнительного охлаждения и продуманного размещения внутри корпуса.

Какие ограничения по входному напряжению у импульсных и трансформаторных блоков питания?

Трансформаторные блоки питания обычно рассчитаны на фиксированное входное напряжение, например 220 В, и плохо переносят значительные отклонения. Импульсные блоки часто проектируют с широким диапазоном входных напряжений, что позволяет использовать их в разных сетях без дополнительной настройки. Это делает импульсные решения более универсальными для различных условий эксплуатации.

Что лучше выбрать для питания чувствительной электроники — импульсный или трансформаторный блок питания?

Для чувствительных устройств обычно рекомендуют трансформаторные блоки питания, так как они обеспечивают более «чистое» и стабильное напряжение без высокочастотных пульсаций. Импульсные блоки могут создавать помехи, которые влияют на работу чувствительной электроники, если внутри нет достаточного уровня фильтрации и защиты. Однако качественные импульсные блоки с продуманной схемотехникой могут также использоваться для таких задач.

Какие ключевые различия между импульсным и трансформаторным блоком питания влияют на выбор подходящего варианта?

Импульсные и трансформаторные блоки питания работают по разным принципам, что отражается на их характеристиках и области применения. Трансформаторные устройства используют классический метод снижения напряжения с помощью магнитного поля, они обычно тяжелее, габаритнее и менее чувствительны к перепадам напряжения в сети. Импульсные блоки питания гораздо компактнее и легче, благодаря работе на высоких частотах, что позволяет уменьшить размеры элементов. Однако они более сложны по конструкции и иногда могут создавать электромагнитные помехи. Выбор зависит от конкретных требований к весу, габаритам, стабильности и стоимости.
