Вырезы в печатных платах применяются для крепления, вентиляции, изоляции и размещения компонентов нестандартной формы. В Altium Designer они оформляются через механические слои с использованием инструментов Draftsman или встроенного редактора PCB. Неверное оформление может привести к отказу производства платы или некорректной обработке на фрезерных станках.
Для задания выреза необходимо использовать слой Mechanical Layer или назначить контур выреза в слой Keep-Out Layer при ручной трассировке. В зависимости от требований производителя, предпочтительно оформлять вырез как Region или Board Cutout через меню Design → Board Shape → Define Board Cutout.
После добавления выреза требуется проверить его точное позиционирование относительно компонентов и краёв платы. Минимальное расстояние от выреза до дорожек, падов и других элементов должно соответствовать требованиям производственного процесса – обычно не менее 0.5 мм. Контур должен быть замкнутым и не пересекать другие элементы геометрии платы.
В процессе экспорта Gerber-файлов вырез должен быть включён в отдельный слой, предусмотренный для механических операций. Если используется ODB++ или IPC-2581, важно проверить корректность интерпретации выреза в CAM-просмотрщике. Наличие ошибок на этом этапе может потребовать повторного экспорта с учётом форматов и настроек слоёв.
Выбор слоя Mechanical Layer для размещения выреза
Для корректного отображения и передачи данных о вырезах в производственную документацию в Altium Designer используется один из слоёв типа Mechanical Layer. Этот слой не участвует в формировании топологии проводников, но может быть включён в состав Layer Stack Manager и привязан к конкретной стадии производства.
При выборе слоя для выреза рекомендуется использовать заранее согласованный с производителем слой, например, Mechanical 1 или Mechanical 13, если они задействованы в шаблоне проекта под вырезы. Назначение слоя должно быть зафиксировано в настройках Board Layer Stack и согласовано в CAM-документации.
Чтобы слой использовался для создания вырезов, необходимо в Board Setup → Layer Stack Manager связать выбранный Mechanical Layer с функцией Route Tool Path или Board Outline в зависимости от характера выреза. Это обеспечит правильную интерпретацию данных при экспорте в Gerber или ODB++.
Если вырез создаётся на механическом слое без назначения функции, то он будет отображаться только в визуализации и не попадёт в производственные файлы. Поэтому критично проверить соответствие слоя настройкам экспорта в меню Fabrication Outputs.
Настройка параметров выреза в свойствах объекта
После размещения выреза на нужном Mechanical Layer необходимо открыть свойства объекта для точной настройки его параметров. Это обеспечит корректное отображение выреза на слоях и его передачу в производственные файлы.
Для доступа к свойствам объекта выделите контур выреза (обычно это замкнутая линия типа Region или Line/Arc) и нажмите Properties в правой панели или используйте клавишу Tab.
- Layer: Убедитесь, что выбран правильный механический слой, например Mechanical 1 или другой, назначенный для вырезов в настройках Layer Stack Manager.
- Closed Outline: Для Region убедитесь, что контур замкнут. Открытые контуры не будут интерпретированы как вырез при генерации Gerber или ODB++.
- Polygon Pour Cutout: При необходимости использовать вырез для ограничения заливки, установите этот флаг. Это не влияет на механический вырез, но важно для электрических слоёв.
- Coordinates: Проверяйте координаты начала и конца элементов, чтобы избежать смещений. Особенно важно при использовании нескольких вырезов в разных частях платы.
Если вырез выполнен как Region, в свойствах можно задать точные значения вершин через редактор контура. Для этого выберите объект, нажмите Edit Vertices и вручную введите координаты или используйте клавиатурные стрелки для точной подгонки.
Контроль размеров производится через измерительные инструменты (Measure Distance), либо визуально по сетке. Рекомендуется включить отображение сетки (Grid) и задать шаг, кратный точности изготовления, например 0.05 мм или 0.1 мм.
Вырезы не должны пересекать другие объекты, такие как дорожки, полигоны или посадочные места. Для проверки используйте DRC с включёнными проверками на пересечение механических объектов с другими слоями.
После завершения настройки параметров убедитесь, что объект отображается корректно в режиме 3D View (клавиша 3) и экспортируется в CAM-файлы. Если вырез не виден в 3D или отсутствует в Gerber, проверьте слой, замкнутость контура и настройки Output Job.
Построение прямоугольного выреза инструментом Rectangle
Для создания прямоугольного выреза в Altium Designer используется инструмент Rectangle, размещаемый на одном из Mechanical Layer. Наиболее часто применяется слой Mechanical 1, назначенный для Board Cutout или Keepout в настройках слоя.

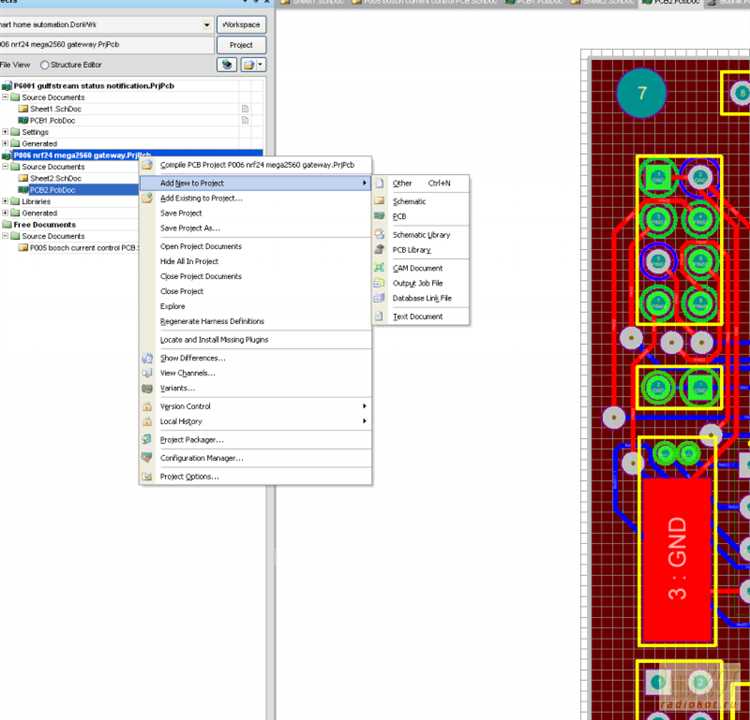

Откройте PCB-документ и активируйте нужный слой через панель View Configuration (комбинация клавиш L), установив флажок видимости у выбранного слоя. Убедитесь, что вы работаете именно на нем.
Выберите команду Place → Rectangle или нажмите клавишу R при активной панели размещения. Курсор примет форму перекрестия. Кликните первую точку прямоугольника, затем переместите курсор и зафиксируйте противоположный угол второго кликом или нажатием Enter.
После размещения прямоугольника откройте Properties (клавиша Tab во время размещения или двойной клик по объекту после размещения). Укажите точные координаты X1, Y1, X2, Y2 или ширину и высоту. При необходимости задайте скругление углов через параметр Corner Radius.
Чтобы превратить прямоугольник в вырез, в меню Design → Board Shape → Define Board Cutout выберите уже нарисованный контур. Если пункт недоступен, убедитесь, что объект замкнут и размещён на корректном слое.
При экспорте в Gerber формат прямоугольный вырез будет интерпретирован как отрицательная область, если он оформлен правильно. Перед генерацией данных проверьте это через Fabrication Outputs → Gerber Files и просмотрите в CAM Editor.

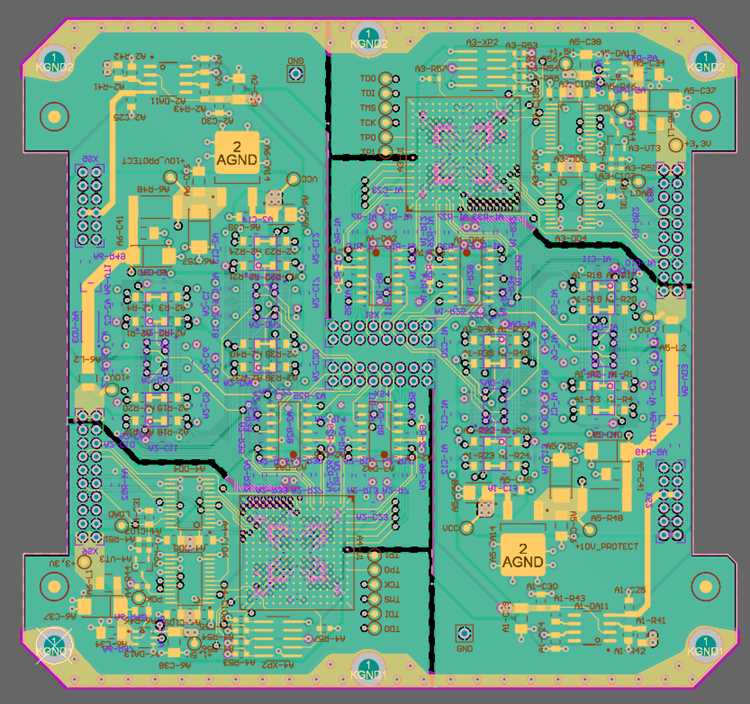

Создание сложной формы выреза с помощью инструмента Polygon
Инструмент Polygon позволяет задать вырез произвольной формы с точностью до отдельных сегментов. Для построения сложного выреза необходимо предварительно выбрать слой типа Mechanical Layer, предназначенный для вырезов (например, Mechanical 1), и убедиться, что он назначен как Keep-Out Layer или Cutout Layer в свойствах платы.
Выберите команду Place → Polygon из главного меню или нажмите клавишу P, затем G. Укажите первую точку полигона на рабочем поле, после чего добавляйте остальные точки, щелкая левой кнопкой мыши. Для создания криволинейных участков используйте правую кнопку мыши и выберите опцию «Arcs Mode». Завершите построение двойным щелчком или нажатием клавиши Enter.
После построения полигона откройте его свойства двойным щелчком. В окне свойств убедитесь, что активирована опция «Board Cutout» (если доступна). Если она отсутствует, перейдите в свойства слоя (Design → Layer Stack Manager) и убедитесь, что слой корректно настроен для вырезов. Также можно использовать Design → Define Board Cutout, если вырез необходимо превратить в сквозной контур платы.
Для точного позиционирования и редактирования используйте координатную привязку и включите сетку с нужным шагом. В случае необходимости изменения формы полигона воспользуйтесь инструментом Edit Polygon Vertices через контекстное меню.
Полигоны для вырезов не участвуют в генерации слоёв Gerber, если не заданы как вырез в свойствах. При экспортировании в формат Gerber или ODB++ убедитесь, что слой с вырезом включён и обозначен корректно.

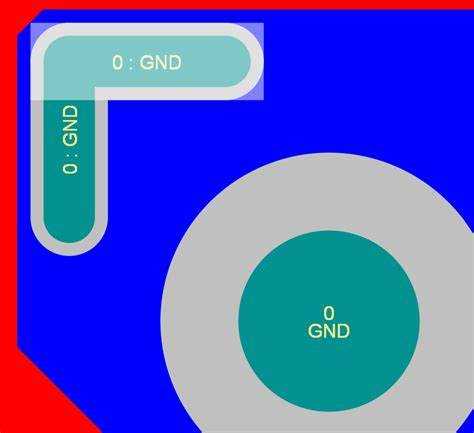

Преобразование выреза в объект Board Cutout
Для корректного отображения выреза в итоговом слое платы необходимо преобразовать созданную геометрию (например, линию, прямоугольник или полигон) в объект типа Board Cutout. Без этого операция не будет интерпретирована системой как физический вырез.
Преобразование выполняется через контекстное меню объекта, расположенного на слое Mechanical Layer:
- Выделите нужный элемент (Rectangle, Line, Polygon и т. д.) на механическом слое, предназначенном для размещения вырезов.
- Щёлкните правой кнопкой мыши и выберите пункт Board Cutout в контекстном меню.
- Подтвердите преобразование, после чего контур станет объектом выреза и автоматически переместится на слой Multi-Layer.
После преобразования объект можно редактировать как обычный вырез: перемещать, масштабировать, изменять форму. При этом он сохраняет статус выреза и будет учтён при генерации Gerber и 3D-модели.
Если пункт Board Cutout недоступен, проверьте, находится ли объект на разрешённом для преобразования слое (например, Mechanical Layer с включённой опцией Used On Board в настройках слоя).
Удаление выреза также возможно через контекстное меню – выберите объект и используйте команду Remove Board Cutout, после чего контур возвращается в исходный вид графического элемента.
Проверка пересечений и корректности выреза в 3D-виде
Для оценки правильности выреза на плате откройте 3D-вид проекта с помощью сочетания клавиш 3 или через меню View > 3D Layout Mode. В 3D-виде визуально проверьте соответствие формы и размеров выреза заданным параметрам на Mechanical Layer.
Обратите внимание на отсутствие пересечений выреза с элементами платы и компонентами. Пересечения могут привести к ошибкам производства и дефектам монтажа. При необходимости используйте инструмент «Measure» (Измерение) для контроля расстояний от выреза до ближайших объектов.
Для точной проверки структуры воспользуйтесь функцией «Section View», задав срез через область выреза. Это позволит увидеть внутренние слои и убедиться в корректности прохождения выреза через плату без повреждений.
При выявлении несоответствий скорректируйте контур выреза на Mechanical Layer в редакторе PCB. После правок обновите 3D-вид и повторите проверку. Для контроля соответствия производственным требованиям используйте DRC (Design Rule Check), активировав проверку вырезов и минимальных зазоров.

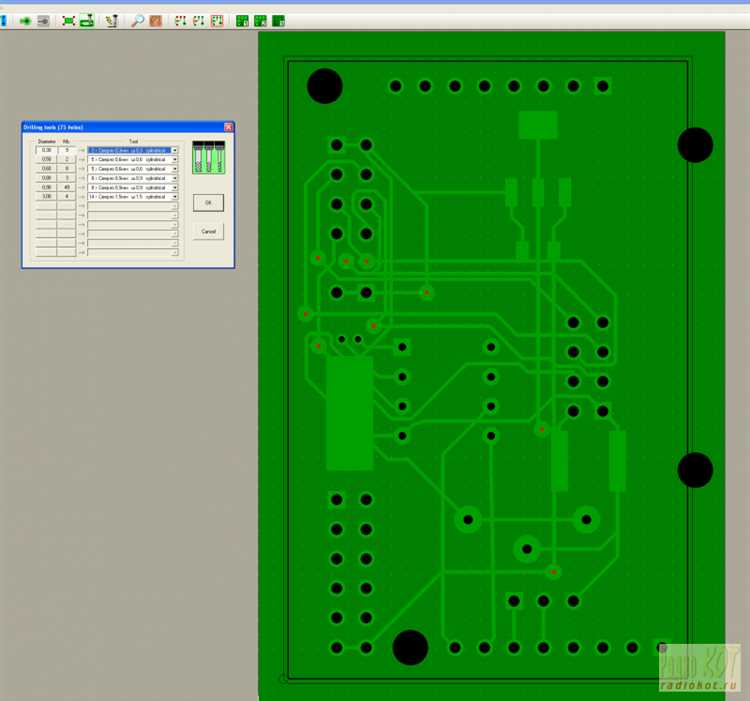

Экспорт герберов с учётом выреза в плате
Для корректного отражения выреза в итоговых гербер-файлах в Altium Designer необходимо предварительно задать вырез как Board Cutout. В редакторе платы откройте слой, где расположен вырез (обычно Mechanical Layer), и преобразуйте контур выреза в объект Board Shape с активным вырезом.
При экспорте гербер-файлов выберите настройку, учитывающую Board Shape. В окне генерации гербер укажите включение слоя, содержащего границу платы, и активируйте опцию «Include Board Shape» или аналогичную, чтобы учесть вырез при формировании геометрии платы.
Если вырез создан с помощью механического слоя, проверьте, что он правильно синхронизирован с границей платы. В противном случае вырез может не отображаться в герберах или появиться как дополнительный контур.
Для проверки экспорта рекомендуется использовать просмотрщик гербер-файлов. Убедитесь, что контур выреза корректно вырезан из общей области платы, и нет лишних или пропущенных линий.
При передаче файлов в производство дополнительно можно включить в комплект отдельный файл с Board Outline, который поможет производителю точнее ориентироваться при фрезеровке выреза.
Использование правильного метода создания и экспорта вырезов предотвращает ошибки при изготовлении и экономит время на доработки после производства.
Вопрос-ответ:
Как правильно задать форму выреза на печатной плате в Altium Designer?
Вырез создаётся с помощью инструментов рисования на выбранном механическом слое (Mechanical Layer). Для простых форм удобно использовать Rectangle или Polygon. После построения контура нужно преобразовать его в объект Board Cutout, чтобы вырез учитывался в модели платы. Это позволяет задать произвольные вырезы с точными размерами и формами, которые будут отражены при производстве и проверках.
Какие ошибки часто возникают при создании вырезов и как их избежать?
Часто встречается неправильный выбор слоя для выреза — необходимо использовать механический слой, а не слой меди или шелкографии. Также вырез может не отображаться в 3D или при экспорте герберов, если объект не преобразован в Board Cutout. Пересечения выреза с элементами платы, такими как дорожки или компоненты, могут привести к ошибкам при производстве, поэтому следует тщательно проверять вырез в 3D-виде и использовать инструмент проверки пересечений.
Как учесть вырезы при экспорте герберов для производства?
Перед экспортом герберов вырез должен быть преобразован в Board Cutout, что гарантирует корректное отображение контура платы с вырезами. При экспорте следует включить слой механических вырезов, и убедиться, что в настройках герберов заданы правильные параметры обрезки. Это позволит производителю получить точный файл, который учитывает все особенности формы платы, включая вырезы.
Можно ли создавать сложные вырезы с нестандартными формами, и какие инструменты для этого использовать?
Да, для сложных контуров применяется инструмент Polygon, который позволяет построить многоугольник любой формы. Контур создаётся вручную или с помощью привязок и координат. После этого многоугольник преобразуется в Board Cutout. Такой подход позволяет создавать вырезы с изломами, отверстиями и другими сложными геометрическими особенностями, которые нельзя задать простыми прямоугольниками.
Как проверить корректность выреза в 3D-окне Altium Designer?
В 3D-окне можно визуально оценить форму и расположение выреза относительно других элементов платы. Для проверки следует включить отображение механического слоя с вырезом и убедиться, что вырез полностью прорезает плату, не нарушая целостность дорожек или компонентов. Можно использовать функцию проверки пересечений, чтобы выявить нежелательные наложения. Корректный вырез отображается как отверстие или выемка в модели платы без артефактов.
Как в Altium Designer задать точную форму выреза на плате?
Для создания выреза с конкретной формой в Altium Designer используют инструмент Polygon на слое Mechanical Layer. Необходимо переключиться на нужный слой, построить контур с нужными геометрическими параметрами, замкнуть его, а затем преобразовать в объект выреза (Board Cutout). Это позволит задать сложные формы вырезов, включая прямоугольники, многоугольники и кривые. Важный момент — контур должен быть корректно замкнут, иначе программа не распознает область как вырез.
Как проверить корректность выреза и отсутствие пересечений с дорожками в 3D-виде?
Проверка выреза в 3D-режиме выполняется через панель просмотра платы. Включив 3D-режим, можно визуально убедиться, что вырез соответствует заданной форме и не затрагивает дорожки или компоненты. Также Altium Designer позволяет активировать отображение пересечений и ограничений, что помогает выявить потенциальные ошибки. При обнаружении пересечений контур выреза корректируют, чтобы не повредить электрические соединения и сохранить целостность платы.
