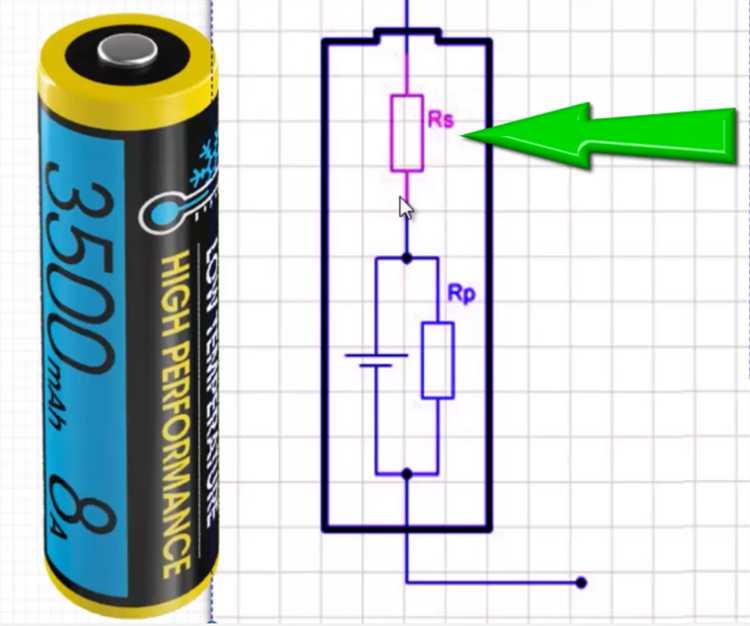

Внутреннее сопротивление аккумулятора – это электрическая характеристика, определяющая, насколько эффективно батарея может отдавать ток под нагрузкой. Чем выше сопротивление, тем сильнее падает напряжение при разряде, что снижает эффективность питания и ускоряет деградацию элемента. Для литий-ионных аккумуляторов нормальным считается сопротивление от 20 до 100 миллиом, в зависимости от ёмкости и конструкции ячейки.
Одним из признаков увеличенного сопротивления служит заметное снижение напряжения при включении нагрузки. Это проявляется, например, в быстром выключении устройства при высоком энергопотреблении, несмотря на достаточный уровень заряда. Измерение сопротивления позволяет выявить проблемы до наступления критического износа аккумулятора.
Для оценки сопротивления можно использовать внутреннюю функцию BMS (если доступна), специализированные тестеры ESR, а также осциллограф в паре с токовым шунтом. При этом важно проводить замеры при стабильной температуре – сопротивление возрастает при понижении температуры, что может исказить результат.
Повышенное сопротивление свидетельствует о старении, деградации электролита, повреждении сепаратора или загрязнении токопроводящих путей. При значительном росте этого параметра целесообразна замена элемента, особенно в ответственных применениях, где требуется стабильная отдача тока и безопасность.

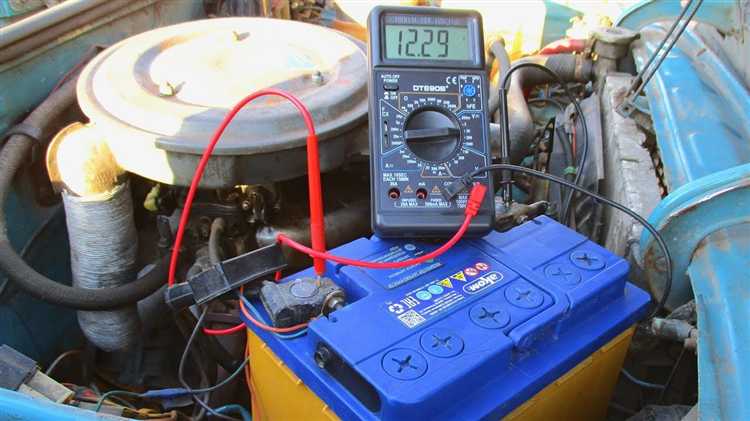

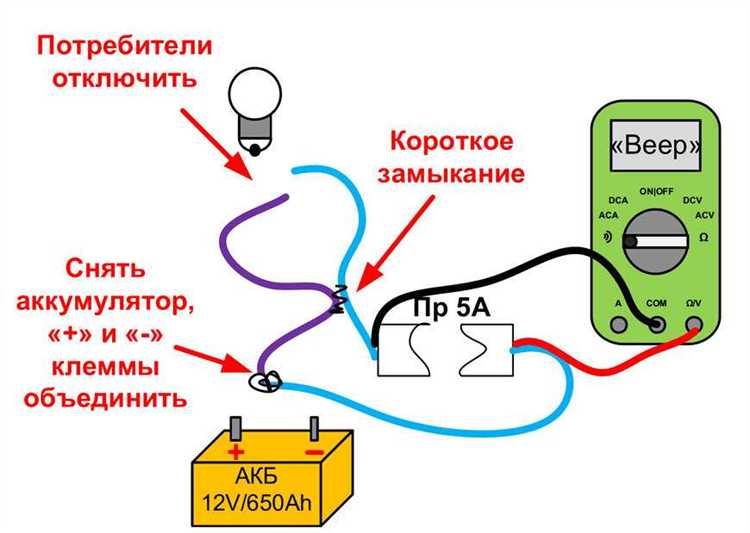

Как измерить внутреннее сопротивление аккумулятора мультиметром
Для оценки внутреннего сопротивления аккумулятора с помощью мультиметра потребуется зафиксировать изменение напряжения при подключении нагрузки. Измерения выполняются в двух режимах: без нагрузки и под нагрузкой.
Шаг 1: Подключите мультиметр в режиме измерения постоянного напряжения к клеммам аккумулятора. Зафиксируйте напряжение без нагрузки (U₀). Аккумулятор должен быть частично или полностью заряжен. Пример: U₀ = 12.6 В.
Шаг 2: Подключите к аккумулятору нагрузку, создающую заметный ток (например, лампу накаливания или резистор 5–10 Ом мощностью от 20 Вт). Сразу после подключения нагрузки снова измерьте напряжение (Uₙ). Например: Uₙ = 11.8 В.
Шаг 3: Измерьте ток в цепи при подключенной нагрузке, переключив мультиметр в режим амперметра или используя шунт. Например: I = 4.0 А.
Шаг 4: Вычислите внутреннее сопротивление по формуле: Rвн = (U₀ − Uₙ) / I. В приведённом примере: Rвн = (12.6 − 11.8) / 4.0 = 0.2 Ом.
Важно исключить просадку напряжения на проводах и контактах, используя минимальную длину проводов и надёжные зажимы. Измерение следует выполнять быстро, чтобы аккумулятор не успел разрядиться.
Метод подходит для предварительной оценки. Для более точных результатов применяются специализированные тестеры с импульсной нагрузкой и функцией измерения ESR.

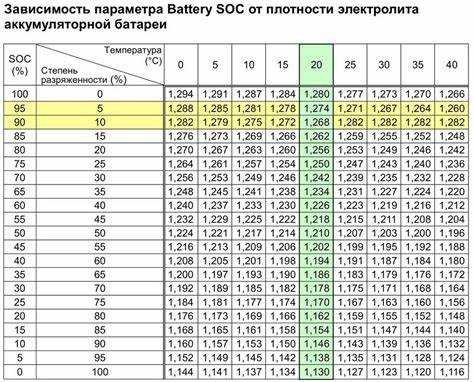

Зависимость сопротивления от температуры и заряда батареи
Внутреннее сопротивление аккумулятора изменяется в зависимости от температуры и уровня заряда. Эти параметры напрямую влияют на проводимость электролита и активность электродов, что важно учитывать при оценке технического состояния источника питания.
Температурные изменения оказывают заметное влияние на сопротивление:
- При снижении температуры ниже 0 °C сопротивление возрастает за счёт увеличения вязкости электролита и снижения ионной подвижности.
- В диапазоне от +20 °C до +30 °C сопротивление остаётся минимальным – именно при таких условиях аккумулятор демонстрирует стабильную работу.
- При температуре выше +40 °C возможно кратковременное снижение сопротивления, но при длительном воздействии тепла происходят деградационные процессы, в том числе сульфатация пластин и разложение электролита, что ведёт к росту сопротивления в перспективе.
Уровень заряда также влияет на внутреннее сопротивление:
- На полностью заряженном аккумуляторе сопротивление минимально, поскольку химические реакции протекают наиболее эффективно.
- По мере разряда аккумулятора сопротивление постепенно увеличивается – ухудшается токопроводимость активной массы, повышается поляризация электродов.
- При глубоком разряде (ниже 20 % от ёмкости) сопротивление возрастает в разы, что особенно заметно при попытке запуска двигателя или подключении нагрузок высокой мощности.
При измерениях важно учитывать температурную компенсацию. Для корректной оценки рекомендуется приводить измеренные значения сопротивления к стандартной температуре +25 °C. Это особенно актуально для диагностики аккумуляторов в условиях холодного климата, где рост сопротивления может быть временным и не свидетельствует о деградации.
Рекомендуется измерять сопротивление при стабильной температуре и на полностью заряженном аккумуляторе. В противном случае результат не позволит точно судить о состоянии батареи и может ввести в заблуждение при принятии решений о её замене.
Какие значения сопротивления считаются нормальными для разных типов аккумуляторов
Литий-ионные аккумуляторы (Li-ion) обычно имеют внутреннее сопротивление в диапазоне от 20 до 100 мОм для новых ячеек емкостью 2000–3000 мА·ч. У высокотоковых ячеек (например, используемых в электроинструментах) значение может быть ниже 20 мОм. Повышение сопротивления выше 150–200 мОм указывает на деградацию и потерю мощности при нагрузке.
Литий-железо-фосфатные аккумуляторы (LiFePO₄) отличаются чуть более высоким сопротивлением по сравнению с классическими Li-ion. Нормальным считается диапазон от 30 до 150 мОм в зависимости от емкости и конфигурации. Сопротивление выше 200 мОм свидетельствует о старении или неправильных условиях эксплуатации.
Никель-металлогидридные (NiMH) аккумуляторы имеют значительно выше сопротивление – для стандартных AA-элементов оно составляет от 200 до 400 мОм. Для высококачественных или новых элементов показатель может быть ближе к нижней границе. Повышение до 600 мОм и выше сопровождается заметным снижением ёмкости и отдачи тока.
Свинцово-кислотные аккумуляторы (включая AGM и гелевые) имеют внутреннее сопротивление, зависящее от емкости и конструкции. Для 12-вольтовых аккумуляторов на 40–60 А·ч нормальными считаются значения от 5 до 15 мОм. Повышение до 20–30 мОм может говорить о сульфатации пластин или глубоком износе.
Литий-полимерные аккумуляторы (Li-Po) в хорошем состоянии демонстрируют сопротивление ниже 10 мОм на ячейку. Увеличение до 20–25 мОм снижает эффективность при высоких токах и может приводить к перегреву. Важно учитывать, что сопротивление указывается на одну ячейку, а не на весь аккумуляторный блок.
Проверка сопротивления в динамике – один из способов диагностики состояния аккумулятора. Даже незначительное отклонение от типичного диапазона при неизменной температуре и заряде может указывать на внутренние повреждения или старение. Сравнение со справочными значениями должно учитывать тип химии, ёмкость и допустимую нагрузку.
Причины роста внутреннего сопротивления со временем
Увеличение внутреннего сопротивления аккумулятора связано с физико-химическими изменениями, происходящими в его структуре при эксплуатации. Этот параметр прямо влияет на способность батареи отдавать ток и сохранять напряжение под нагрузкой.
Деградация электродов – один из ключевых факторов. Со временем активные материалы теряют свою проводимость из-за окисления, коррозии и образования пассивных пленок. Например, у литий-ионных аккумуляторов на аноде постепенно накапливается SEI-плёнка (Solid Electrolyte Interphase), увеличивая сопротивление переноса заряда.
Рост кристаллов и изменение морфологии в электродных материалах приводит к ухудшению контакта между частицами, что увеличивает контактное сопротивление. У никель-кадмиевых и никель-металлгидридных элементов может наблюдаться дендритный рост, нарушающий проводимость.
Старение электролита проявляется в снижении ионной проводимости. В щелочных элементах возможно загущение электролита из-за испарения воды или химических реакций. В литиевых – разложение соли и растворителя, что влияет на подвижность ионов.
Потеря механической целостности сепараторов и изменение давления внутри корпуса также влияют на сопротивление. Особенно это характерно для аккумуляторов, работающих в широком температурном диапазоне.
Для минимизации роста сопротивления рекомендуется соблюдать температурный режим, избегать глубоких разрядов, не превышать допустимые токи зарядки и разрядки, а также регулярно проверять состояние батареи при помощи тестеров с функцией измерения внутреннего сопротивления.

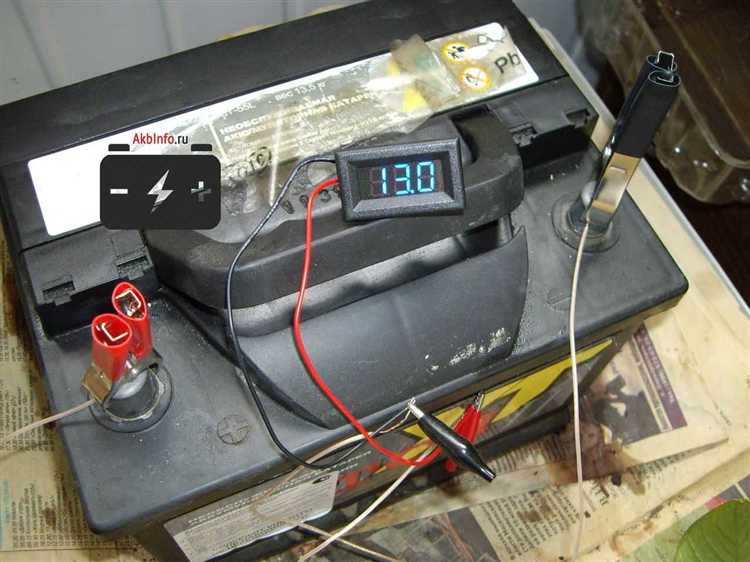

Как интерпретировать данные с тестера при диагностике аккумулятора
При подключении тестера к аккумулятору пользователь получает несколько ключевых параметров: напряжение покоя, напряжение под нагрузкой, значение внутреннего сопротивления и, в некоторых случаях, расчетную остаточную ёмкость. Каждый из них требует отдельного анализа.
Напряжение покоя (обычно отображается как Voltage) измеряется без нагрузки и должно находиться в пределах 12,5–12,8 В для полностью заряженной 12-вольтовой батареи. Если значение ниже 12,2 В, аккумулятор частично разряжен, при показателе ниже 11,8 В – глубокий разряд.
Напряжение под нагрузкой (Load Test или Cranking Voltage) оценивает способность батареи поддерживать напряжение при токе, имитирующем запуск двигателя. Если напряжение падает ниже 9,6 В при температуре окружающей среды около +20 °C, аккумулятор не справляется с нагрузкой и требует замены или зарядки.
Внутреннее сопротивление (Internal Resistance или Impedance) указывается в миллиомах (мОм). Для автомобильных аккумуляторов свежего выпуска нормальным считается диапазон 3–7 мОм. Повышение этого показателя до 10–15 мОм свидетельствует об износе, старении пластин или сульфатации. При значении выше 20 мОм аккумулятор не пригоден для надежной работы.
Расчетная ёмкость (State of Health, SOH) или пусковая способность (CCA Test) отображаются как процент от номинального значения. При снижении ниже 70 % аккумулятор не обеспечивает стабильного пуска двигателя в холодное время года и считается предельно изношенным.
Важно интерпретировать все показатели в совокупности. Например, нормальное напряжение и высокое сопротивление – признак поверхностного заряда при деградированных внутренних элементах. В таком случае тест повторяют после кратковременной нагрузки для исключения ложноположительного результата.
Когда повышенное сопротивление указывает на необходимость замены аккумулятора
Внутреннее сопротивление аккумулятора напрямую связано с его состоянием. Значение выше допустимого указывает на ухудшение емкости и снижение эффективности.
Для свинцово-кислотных аккумуляторов нормальное сопротивление обычно не превышает 5 мОм на 1 Ампер емкости. Если показатель увеличивается более чем на 30-50% относительно заводских значений или достигает 10 мОм и выше, это сигнал о деградации пластин и электролита.
Литий-ионные аккумуляторы считаются изношенными, если сопротивление возрастает более чем в 2 раза от первоначального и сопровождается снижением максимального тока разряда. При росте сопротивления свыше 50 мОм рекомендуется провести замену.
Также важен динамический анализ – если сопротивление резко увеличивается за короткий промежуток (например, за несколько месяцев), а зарядное устройство не выявляет проблем с внешними факторами, аккумулятор подлежит замене.
Наличие высокой температуры работы вместе с повышенным сопротивлением усиливает износ и снижает срок службы батареи. В таких условиях следует рассмотреть замену даже при сопротивлении, близком к критическим значениям.
Повышенное сопротивление, сопровождаемое частыми сбоями в работе оборудования или невозможностью держать заявленный ток нагрузки, однозначно требует замены аккумулятора для предотвращения аварийных ситуаций.
Вопрос-ответ:
Что показывает внутреннее сопротивление аккумулятора и как оно влияет на его работу?
Внутреннее сопротивление отражает препятствия для прохождения электрического тока внутри аккумулятора. При низком сопротивлении аккумулятор способен отдавать необходимый ток без значительных потерь энергии. Если сопротивление растет, уменьшается отдаваемый ток, падает напряжение под нагрузкой, что приводит к снижению производительности и сокращению времени работы устройства.
Какие методы измерения внутреннего сопротивления аккумулятора существуют и чем они отличаются?
Для измерения внутреннего сопротивления применяют специализированные тестеры, мультиметры с функцией импульсного измерения, а также методы с постоянным током и переменным током. Тестеры с импульсным током дают более точные результаты, поскольку учитывают динамические изменения сопротивления при нагрузке. Простые мультиметры часто измеряют общее сопротивление цепи и не позволяют выделить именно внутреннее сопротивление аккумулятора.
Как изменяется сопротивление аккумулятора с возрастом и что это значит для его состояния?
Со временем химические процессы внутри аккумулятора приводят к увеличению внутреннего сопротивления. Это связано с деградацией активных материалов и осаждением продуктов реакции. Повышение сопротивления снижает эффективность аккумулятора, уменьшает емкость и вызывает быструю потерю заряда при нагрузке. Увеличение сопротивления — один из признаков, что аккумулятор постепенно теряет свои технические характеристики.
Какие нормальные значения сопротивления характерны для различных типов аккумуляторов?
Значения внутреннего сопротивления зависят от типа и емкости аккумулятора. Для свинцово-кислотных аккумуляторов сопротивление обычно находится в пределах нескольких миллиом (от 1 до 10 мОм), литий-ионные аккумуляторы имеют сопротивление в диапазоне от нескольких миллиом до десятков миллиом. Точные показатели зависят от производителя, возраста и состояния батареи, а также условий эксплуатации.
При каких значениях сопротивления следует задуматься о замене аккумулятора?
Если внутреннее сопротивление существенно превышает типичные значения для данного типа батареи, это свидетельствует о деградации. Например, для автомобильного аккумулятора рост сопротивления выше 20 мОм обычно означает ухудшение состояния. В таких случаях аккумулятор может не обеспечивать необходимую пусковую мощность, что приводит к проблемам в работе техники. Резкий рост сопротивления часто сопровождается заметным падением емкости и сокращением времени работы.
Как внутреннее сопротивление влияет на работу аккумулятора и можно ли определить его состояние по этому параметру?
Внутреннее сопротивление аккумулятора отражает степень затруднённости прохождения электрического тока внутри его элементов. При увеличении сопротивления уменьшается способность аккумулятора отдавать необходимый ток, что сказывается на работе устройства, где он используется. Измеряя этот показатель, можно оценить износ и ухудшение технического состояния аккумулятора. Например, высокое сопротивление часто свидетельствует о деградации активных материалов или коррозии внутренних контактов. Это помогает выявить аккумуляторы, которые скоро выйдут из строя, даже если напряжение и другие параметры остаются нормальными.
