Как разобрать фонарь яркий луч

Фонарь Яркий Луч требует аккуратного подхода при разборе, чтобы избежать повреждений корпуса и внутренних компонентов. Для успешной разборки понадобятся основные инструменты: крестовая отвертка, пинцет и небольшой набор шестигранников. Перед началом работы убедитесь, что батарея извлечена, а фонарь полностью отключен.

Первым этапом является снятие крышки батарейного отсека, для чего необходимо открутить крепежные винты и аккуратно отсоединить корпус. Особое внимание уделяется уплотнительным кольцам, которые обеспечивают влагозащиту – их нельзя повредить или потерять. Далее требуется разобрать головную часть фонаря, где расположена оптика и светодиод, используя последовательность выкручивания винтов и осторожного разделения частей.

Следуя инструкции, можно выявить и устранить основные причины неполадок, например, заменить лампу или очистить контакты от окислов. Каждый шаг сопровождается проверкой состояния элементов и контролем правильной сборки, что продлевает срок службы устройства и поддерживает его эффективность.

Подготовка инструментов для разборки фонаря

Перед началом разборки фонаря Яркий Луч необходимо подготовить минимальный набор инструментов, подходящих под конкретную модель. Основной инструмент – крестовая отвертка PH1 или PH0, в зависимости от размера винтов. Если корпус скреплён винтами с шестигранной головкой, потребуется набор шестигранников от 1,5 до 3 мм.

Для разборки клеевых или защёлкнутых соединений понадобится пластиковая лопатка или медиатор. Они позволяют аккуратно вскрывать корпус без повреждения пластика. Металлический инструмент использовать не рекомендуется – он оставляет следы и может повредить внутренние элементы.

Для безопасного демонтажа аккумулятора пригодится пинцет с изолированными губками. Если в конструкции применены защёлки, поможет тонкая игла или шило, чтобы аккуратно их отжать. Работу лучше вести при хорошем освещении, на неметаллической поверхности, исключающей случайное короткое замыкание.

Дополнительно стоит подготовить антистатический браслет, особенно при наличии встроенной платы с микросхемами. Также потребуется небольшая ёмкость для хранения винтов и деталей во избежание потерь.

Снятие задней крышки и разбор корпуса

Перед началом разборки необходимо отключить питание фонаря и убедиться в отсутствии элементов питания. Это исключает риск короткого замыкания и облегчает доступ к внутренним компонентам.

Задняя крышка большинства моделей Яркий Луч фиксируется при помощи резьбового соединения. Для её снятия используйте резиновый зажим или обмотку из плотной ткани, чтобы не повредить покрытие. Поверните крышку против часовой стрелки, удерживая корпус в устойчивом положении.

Если крышка не поддаётся, проверьте наличие герметизирующего кольца. Оно может быть присохшим из-за времени или попадания грязи. В таком случае аккуратно подденьте край крышки пластиковым шпателем, избегая металлических инструментов, чтобы не повредить резьбу и уплотнитель.

После снятия крышки извлеките аккумулятор или батарейки. Осмотрите внутреннюю часть: в некоторых моделях плата управления прикреплена к корпусу через пластиковые защёлки или винты с крестообразным шлицем. Используйте подходящую отвертку PH0 или PH00 для минимизации риска срыва шлицев.

Корпус фонаря может состоять из нескольких секций, соединённых резьбой или защёлками. Разделение элементов начинайте с той части, где отсутствуют электронные компоненты. Действуйте плавно, избегая рывков – особенно в районе линзы и светодиода. При обнаружении клеевых точек прогрейте участок феном до 40–50 °C, чтобы ослабить сцепление.

Каждую снятую деталь размещайте в отдельном отсеке или контейнере, чтобы исключить путаницу при обратной сборке. Отметьте маркером положение элементов, если заводская маркировка отсутствует.

Отсоединение аккумуляторного блока и элементов питания

Перед извлечением аккумулятора убедитесь, что фонарь отключён от источников питания и не находится в режиме зарядки. При наличии съёмной крышки отсека для элементов питания открутите её, используя подходящую отвертку с крестообразным шлицем. В случае, если крышка крепится защёлками, аккуратно подденьте их пластиковым инструментом, избегая повреждения корпуса.

Если используется встроенный аккумуляторный блок, сначала отсоедините разъём питания на плате. Чаще всего это mini-JST или аналогичный двухконтактный разъём. Не тяните за провода – зацепите сам коннектор пинцетом или узкими плоскогубцами и аккуратно извлеките.

В моделях с блоком 18650 или несколькими батареями типа AA, элементы питания располагаются в направляющих. Извлекайте их, удерживая фонарь в горизонтальном положении, чтобы избежать падения и повреждения контактов. Обратите внимание на полярность при обратной установке: переполюсовка может привести к короткому замыканию или выходу из строя управляющей схемы.

После извлечения аккумулятора осмотрите клеммы и контактные площадки. При наличии следов окисления очистите их ватной палочкой, слегка смоченной изопропиловым спиртом. Не используйте воду или абразивные материалы. Убедитесь, что соединения чистые и надёжные перед повторной сборкой.

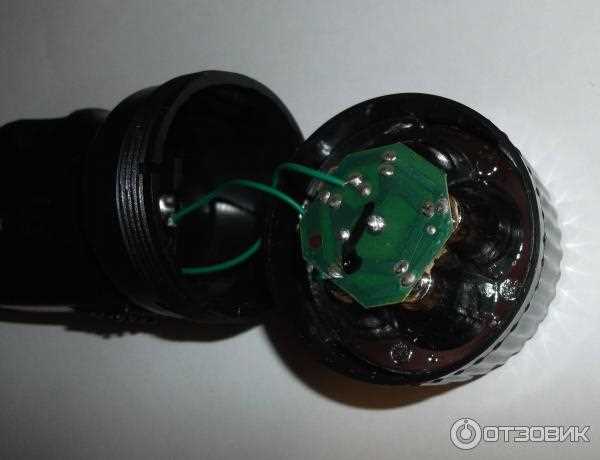

Разбор и чистка светодиодного модуля

Сначала отсоедините рефлектор или линзу, в зависимости от конструкции фонаря. Чаще всего они крепятся на защёлках или винтах. Используйте пластиковую лопатку или тонкую отвертку, чтобы аккуратно поддеть элементы без повреждения корпуса.

После снятия оптики получите доступ к светодиодному модулю. Он может быть установлен на алюминиевой подложке с термопастой или прикручен к радиатору. Осторожно выкрутите крепёжные винты, не прикасаясь к самим светодиодам пинцетом или пальцами – контакт может повредить кристалл или нанести жир, ухудшающий теплоотвод.

Для чистки используйте безворсовую салфетку и изопропиловый спирт (не менее 90%). Обработайте поверхность платы и оптические элементы, избегая чрезмерного увлажнения. Убедитесь в отсутствии пыли, следов окислов и микрочастиц, особенно вокруг контактных дорожек и светящихся элементов.

Проверьте состояние термопасты. Если она высохла или загрязнена, удалите старый слой и нанесите новый, тонким равномерным слоем, обеспечивая плотный контакт между модулем и теплоотводящей поверхностью. Используйте только термопасту, предназначенную для светодиодных изделий.

После чистки и проверки соберите модуль в обратном порядке. Убедитесь, что оптика установлена герметично, особенно если фонарь эксплуатируется во влажной среде. Нарушение герметичности приведёт к запотеванию и ускоренному выходу из строя светодиодов.

Осмотр и обслуживание переключателя режимов

Переключатель режимов в фонарях Яркий Луч чаще всего выполнен в виде резиновой кнопки с тактильным откликом, под которой расположен миниатюрный тактовый переключатель. Со временем внутрь может попадать пыль, влага или окислы, вызывая нестабильную работу или полный отказ.

Для осмотра и обслуживания выполните следующие шаги:

1. Снимите заднюю крышку и выньте аккумуляторный блок для исключения случайного включения.
2. Аккуратно выкрутите кольцо или стопор, удерживающий кнопку переключателя (в зависимости от модели).
3. Извлеките саму кнопку и уплотнительное кольцо, не повредив герметик.
4. Осмотрите тактовый переключатель. При наличии загрязнений, следов коррозии или плохого контакта переходите к очистке.

Рекомендуемая процедура очистки:

• Удалите пыль мягкой кистью или сжатым воздухом.
• При наличии окислов нанесите небольшое количество изопропилового спирта на ватную палочку и аккуратно протрите контакты.
• Дайте полностью высохнуть перед повторной сборкой.

Если после очистки переключатель не работает или срабатывает нестабильно, его следует заменить. Стандартный размер – 6×6 мм, высота штока зависит от конкретной модели. Убедитесь в совместимости перед заменой.

При сборке обязательно проверьте целостность уплотнительного кольца и правильную посадку кнопки, чтобы сохранить влагозащиту корпуса.

Проверка и замена уплотнительных колец

Перед осмотром уплотнительных колец необходимо полностью разобрать корпус фонаря и снять аккумуляторный отсек. Это обеспечивает доступ к основным точкам герметизации – резьбовым соединениям корпуса, кнопке включения и головной части с линзой.

Уплотнительные кольца располагаются в канавках по периметру резьбовых соединений. Чаще всего используются резиновые кольца диаметром от 18 до 24 мм в зависимости от модели. Важно проверять не только наличие колец, но и их состояние: допустимые отклонения включают легкую деформацию, но не трещины, потерю эластичности или следы высыхания.

Для извлечения изношенного кольца удобно использовать деревянную зубочистку или пластиковую монтажную лопатку, чтобы не повредить канавку. После удаления кольца канавку необходимо очистить от пыли, остатков старой смазки и мелких частиц. Рекомендуется использовать ватную палочку, слегка смоченную в изопропиловом спирте.

Новые кольца подбираются строго по внутреннему диаметру и толщине исходных. Допускается установка силиконовых или фторкаучуковых аналогов, особенно в случае использования фонаря во влажной среде. Перед установкой новое кольцо следует смазать тонким слоем силиконовой технической смазки, избегая излишков. Смазка улучшает герметичность и снижает трение при сборке.

После установки необходимо убедиться, что кольцо равномерно расположено в канавке без перекосов. При сборке фонаря не следует прикладывать чрезмерное усилие: правильная посадка уплотнителя обеспечивает герметичность без дополнительного давления.

Сборка фонаря и проверка работоспособности

Перед началом сборки убедитесь, что все детали чисты, не повреждены и размещены на организованной поверхности. Следуйте порядку обратному разборке, контролируя плотность соединений и положение компонентов.

1. Установите светодиодный модуль в переднюю часть корпуса, совместив контакты с платой управления. Закрепите его винтами, не допуская перекоса.
2. Подсоедините аккумуляторный блок к соответствующим контактам, убедившись в плотности посадки разъема. Уложите провода аккуратно, исключая пережимы и натяжение.
3. Установите переключатель режимов в исходное положение, совместив ось с пазом на плате. Проверьте ход кнопки на свободное нажатие без заеданий.
4. Наденьте заднюю крышку, предварительно смазав уплотнительное кольцо силиконовой смазкой. Закрутите до упора, избегая перекручивания резьбы.

Для проверки работоспособности выполните последовательные действия:

• Нажмите на кнопку включения – при исправной сборке загорится основной светодиод.
• Переключите режимы освещения, проверяя работу всех предустановленных уровней яркости.
• Подключите зарядное устройство – должен загореться соответствующий индикатор (если предусмотрен конструкцией).
• Оцените герметичность корпуса: при наличии резиновых уплотнителей фонарь не должен пропускать воздух при легком нажатии на корпус в области соединений.

Если какой-либо из этапов не прошёл проверку, повторно проверьте соединения и целостность контактов. Не используйте устройство до устранения всех неисправностей.
