Стробоскоп – устройство, создающее прерывистое освещение с высокой частотой мигания. Его применение охватывает технические и развлекательные области: от диагностики вращающихся механизмов до визуальных эффектов на мероприятиях. В домашних условиях собрать стробоскоп можно, используя доступные компоненты и инструменты.
В основе самодельного стробоскопа лежит светодиод или лампа с возможностью быстрого включения и выключения. Основная задача – обеспечить стабильный и регулируемый частотный режим вспышек. Для этого обычно применяется микроконтроллер или специализированная схема на таймерах, позволяющая точно настраивать параметры сигнала.
В данной инструкции подробно рассмотрены этапы выбора компонентов, схемотехника, сборка и проверка работоспособности устройства. Внимание уделено безопасности при работе с электричеством и рекомендациям по качественной пайке и монтажу, чтобы гарантировать надежность и долговечность стробоскопа.
Выбор и подготовка компонентов для стробоскопа
Основной элемент стробоскопа – светодиод высокой яркости (LED) с быстрым временем отклика. Рекомендуется использовать белые или синие LED с током до 350 мА и напряжением около 3 В. Для питания подойдут литиевые аккумуляторы 3,7 В или сборки из батареек с выходом 5 В для стабильной работы.
Микроконтроллер для управления миганием – оптимальный выбор Arduino Nano или аналог с частотой не менее 16 МГц, позволяющий точно регулировать частоту вспышек с шагом от 1 Гц до 20 кГц. Для повышения стабильности импульсов желательно использовать кварцевый резонатор с частотой 16 МГц.
Для переключения питания светодиодов нужен драйвер или транзистор с низким сопротивлением в открытом состоянии, например MOSFET типа IRLZ44N. Он обеспечивает быструю и надежную коммутацию с минимальными потерями мощности.
Обязателен резистор ограничения тока для каждого LED. Его значение рассчитывается по формуле R = (Uпит — ULED) / I, где Uпит – напряжение питания, ULED – падение напряжения на LED (около 3 В), I – требуемый ток (обычно 20–350 мА). Для повышения срока службы используйте резисторы с мощностью не менее 0,5 Вт.
Корпус лучше выбрать из негорючего материала с возможностью крепления вентилятора для отвода тепла. Вентилятор должен обеспечивать поток воздуха не менее 10 м³/ч при напряжении питания 5 В для стабильной температуры и предотвращения перегрева LED.
Провода для соединений предпочтительнее использовать медные с сечением не менее 0,25 мм², чтобы снизить потери и избежать нагрева. Для соединений применяйте пайку, исключая скрутки.
Перед сборкой все компоненты необходимо проверить мультиметром: проверить светодиоды на пробой и соответствие напряжения, транзисторы на отсутствие коротких замыканий, а аккумуляторы на напряжение и внутреннее сопротивление.
Схемы подключения светодиодов и блока питания
Для стробоскопа важно правильно подобрать и подключить светодиоды и блок питания, чтобы обеспечить стабильную работу и необходимую яркость вспышек.
Основные параметры светодиодов для стробоскопа – мощность (обычно 1–3 Вт), напряжение (около 3 В на один светодиод) и ток (рекомендуется до 700 мА для мощных моделей).
- Подключение светодиодов последовательно увеличивает суммарное рабочее напряжение, но ток остаётся постоянным. Например, пять светодиодов по 3 В потребуют источник питания около 15 В.
- При параллельном подключении напряжение остаётся на уровне одного светодиода, а суммарный ток увеличивается пропорционально количеству параллельных ветвей. Для трёх параллельных ветвей ток будет втрое выше.
Чаще всего используют последовательное подключение групп светодиодов с последующим параллельным соединением таких групп для балансировки напряжения и тока.
- Определите количество светодиодов и схему их соединения (последовательно или параллельно) исходя из характеристик блока питания.
- Рассчитайте сопротивление ограничителя тока. Для светодиода с рабочим током I и напряжением Vf при питании от U используйте формулу: R = (U — n × Vf) / I, где n – число последовательно соединённых светодиодов.
- Используйте резисторы с мощностью не ниже 0.5 Вт, лучше 1 Вт, чтобы избежать перегрева.
- Блок питания должен обеспечивать стабильное напряжение с запасом по току как минимум на 20% больше суммарного потребления светодиодов.
Для питания стробоскопа обычно применяют адаптеры постоянного тока с выходом 12–24 В и током 1–3 А в зависимости от числа светодиодов и их соединения.
- Используйте стабилизаторы тока или драйверы светодиодов для точного поддержания силы тока, что продлевает срок службы светодиодов и обеспечивает стабильность вспышек.
- При отсутствии драйвера соблюдайте правильный расчет резисторов и избегайте превышения максимального тока.
- Обратите внимание на полярность при подключении светодиодов – переполюсовка может привести к выходу из строя компонентов.
Соблюдение этих правил позволит создать надёжный и эффективный стробоскоп с оптимальной яркостью и длительным сроком службы светодиодов.
Настройка частоты мигания и времени свечения
Частота мигания стробоскопа измеряется в герцах (Гц) и определяет количество вспышек в секунду. Для большинства бытовых и лабораторных применений оптимальный диапазон – от 1 до 20 Гц. Частота выше 20 Гц воспринимается как непрерывное свечение, ниже 1 Гц – как редкие вспышки.
Для точной настройки частоты удобно использовать таймеры на основе микросхем NE555 или микроконтроллеры. В схеме с NE555 частота задается резисторами и конденсатором, где формула расчёта периода T ≈ 0,7 × (R1 + 2R2) × C. Регулируя сопротивления R1, R2 или ёмкость C, можно получить нужную частоту с точностью до 5%.
Время свечения, или длительность импульса, влияет на яркость и четкость стробоскопического эффекта. Для NE555 в режиме астабильного мультивибратора длительность импульса определяется соотношением R1 и R2. Чтобы снизить время свечения, уменьшают R1 относительно R2, что сокращает длительность импульса, сохраняя период мигания.
При использовании микроконтроллера управление частотой и временем свечения реализуется программно с микросекундной точностью. Это позволяет создавать сложные паттерны мигания и плавно изменять параметры в процессе работы.
Рекомендуется проверить параметры осциллографом или частотомером. Для стробоскопов с высокими требованиями к стабильности и точности можно применять кварцевые генераторы или специализированные чипы с программируемой частотой.
Оптимальное время свечения для светодиодов – 1–5 миллисекунд. Более длинный импульс приводит к увеличению тепловой нагрузки и снижению контраста мигания. Короткие вспышки дают четкий стробоскопический эффект без перегрева компонентов.

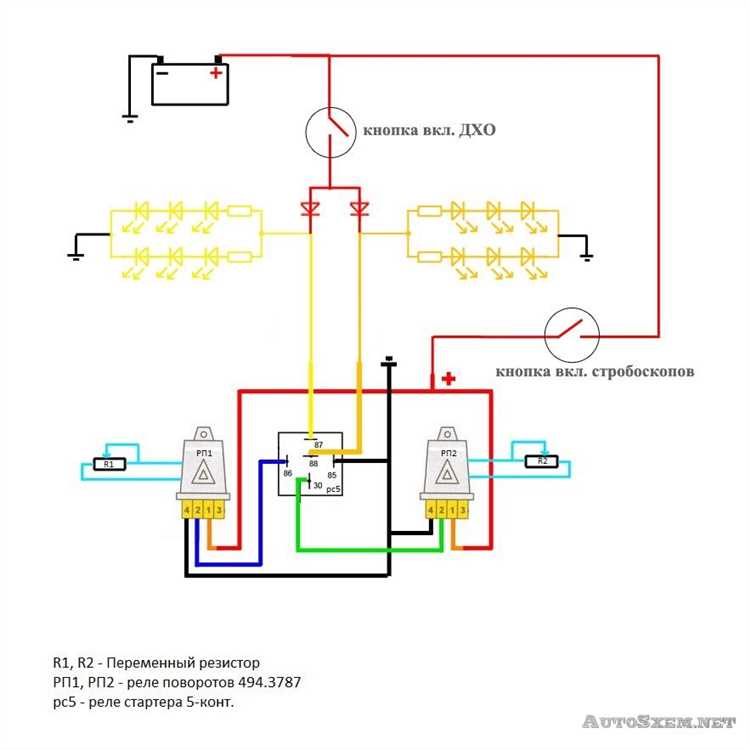

Монтаж и пайка элементов на плату
При пайке используйте паяльник с мощностью 25-40 Вт и жало средней толщины. Температура жала должна быть около 350°C, чтобы избежать перегрева компонентов и платы. Для лучшего контакта используйте припой с содержанием канифоли не менее 2%.
После монтажа всех элементов проверьте отсутствие замыканий между дорожками и правильность установки компонентов с помощью мультиметра. Не используйте чрезмерное количество припоя, чтобы избежать подтеков и коротких замыканий.
Завершающий этап – удаление остатков флюса с платы спиртовым раствором или специальной жидкостью. Это повысит долговечность соединений и предотвратит окисление. Платы с двусторонней разводкой требуют особого внимания к пайке сквозных отверстий.
Проверка работоспособности и устранение неисправностей
Подключите питание стробоскопа согласно схеме и убедитесь, что напряжение стабильно соответствует требуемым параметрам. При отсутствии свечения проверьте полярность подключения светодиодов и целостность проводов.
При неправильной работе таймера или контроллера убедитесь в корректности монтажа элементов: конденсаторов, резисторов и транзисторов. Некачественная пайка или холодные соединения могут привести к перебоям в работе схемы.
Если светодиоды мигают с непредсказуемой частотой или не включаются, замените конденсаторы фильтра и проверьте значение резисторов, отвечающих за настройку частоты.
Перегрев элементов указывает на превышение допустимого тока. Проверьте расчет нагрузки и убедитесь в соответствии характеристик светодиодов и источника питания.
Для точной диагностики используйте осциллограф для контроля формы и частоты сигнала на управляющих ножках микросхемы. Это поможет выявить сбои в генераторе импульсов.
Регулярно проверяйте целостность контактов в разъемах и переключателях. Окисленные или ослабленные контакты вызывают нестабильность работы устройства.
Корпус и безопасное использование самодельного стробоскопа
Корпус стробоскопа должен обеспечивать надежную фиксацию всех компонентов и защиту от случайных прикосновений к элементам схемы. Оптимально использовать негорючие материалы – пластик ABS или полиэстер с толщиной стенок не менее 3 мм. Металлические корпуса допустимы, но требуют внутренней изоляции для предотвращения коротких замыканий.
Расположение светодиодов и элементов питания внутри корпуса должно исключать их непосредственный контакт с внешней средой. Для крепления применяйте винты с пластиковыми шайбами или крепежи на клеевой основе. Все провода необходимо надежно зафиксировать, чтобы избежать натяжения и повреждений изоляции.
При выборе питания предпочтение отдавайте герметичным аккумуляторным блокам или блокам с защитой от короткого замыкания. В случае подключения к сети используйте стабилизаторы напряжения и предохранители с током срабатывания на 1,5–2 раза выше номинального потребления устройства.
Для предотвращения перегрева размещайте внутри корпуса отверстия вентиляции диаметром от 5 мм, расположенные в противоположных зонах для обеспечения конвекции воздуха. Важно, чтобы воздух не контактировал напрямую с элементами, чувствительными к пыли или влаге.
Обязательно устанавливайте на корпус кнопку аварийного выключения или внешний выключатель питания, доступный для быстрого отключения устройства. Рекомендуется применять светодиоды с предохранительными резисторами, рассчитанными на максимальный ток с запасом 20%.
Не допускайте использования стробоскопа в помещениях с повышенной влажностью и вблизи легковоспламеняющихся материалов. При длительной работе контролируйте температуру корпуса: при превышении 50 °C следует прервать работу и обеспечить охлаждение.
Перед включением проверяйте целостность изоляции проводов и отсутствие механических повреждений корпуса. Важно, чтобы корпус плотно закрывался и не имел зазоров, через которые могли бы попасть пыль или мелкие предметы.
Для защиты глаз при эксплуатации стробоскопа используйте очки с фильтрами, снижающими интенсивность мерцания, особенно если частота превышает 10 Гц. Не направляйте свет напрямую в глаза и избегайте длительного воздействия ярких вспышек.
Вопрос-ответ:
Какие компоненты необходимы для сборки базового стробоскопа своими руками?
Для создания простого стробоскопа потребуется несколько основных элементов: светодиоды высокой яркости, резисторы для ограничения тока, микроконтроллер или таймер (например, NE555) для генерации импульсов, источник питания (батарея или адаптер), а также монтажная плата и провода. При выборе светодиодов важно учитывать их напряжение и силу тока, чтобы правильно подобрать резисторы. Таймер NE555 является популярным решением для управления частотой мигания благодаря простоте и надежности.
Как регулируется частота мигания в самодельном стробоскопе?
Частоту мигания контролируют изменением параметров в схеме генератора импульсов. В случае использования таймера NE555 — это обычно резисторы и конденсаторы, подключённые к его выводам. Меняя сопротивление или ёмкость, можно увеличивать или уменьшать время заряда и разряда конденсатора, что влияет на длительность и частоту импульсов. В микроконтроллерных схемах частоту задают программно, изменяя интервалы включения светодиодов. При настройке важно соблюдать ограничения по частоте, чтобы стробоскоп выполнял свои задачи без перегрева компонентов.
Как обеспечить безопасность при работе с самодельным стробоскопом?
При сборке и эксплуатации стробоскопа нужно соблюдать меры предосторожности: не допускать коротких замыканий, правильно подключать питание и избегать превышения допустимых токов через светодиоды. Корпус должен защищать электронику от попадания пыли и влаги, а также предотвращать случайный контакт с проводами и элементами под напряжением. Кроме того, не рекомендуется направлять свет стробоскопа прямо в глаза, особенно при высокой частоте мигания, так как это может вызвать дискомфорт или спровоцировать эпилептические реакции у чувствительных людей.
Какие схемы подключения светодиодов подходят для увеличения яркости стробоскопа?
Для повышения яркости используют несколько вариантов схем: последовательное, параллельное или смешанное соединение светодиодов. Последовательное подключение увеличивает суммарное напряжение, но ток остаётся постоянным, что ограничено возможностями источника питания. Параллельное подключение требует точного подбора резисторов для каждого светодиода, чтобы ток распределялся равномерно. Смешанные схемы комбинируют обе эти возможности, позволяя добиться высокой яркости при сохранении стабильности работы. Важно также учитывать тепловыделение, чтобы избежать перегрева светодиодов.
Как проверить работоспособность стробоскопа после сборки и устранить возможные неисправности?
Первичная проверка начинается с подачи питания на собранную схему и наблюдения за миганием светодиодов. Если они не светятся, стоит проверить правильность подключения, полярность компонентов и целостность пайки. Для контроля частоты можно использовать частотомер или осциллограф. При нестабильной работе проверяют качество элементов, заменяют подозрительные детали и проверяют напряжение питания. Часто причина проблем — неправильный подбор резисторов или неисправность источника питания. Пошаговое тестирование каждого узла позволит быстро выявить источник ошибки.
Какие компоненты понадобятся для сборки простого стробоскопа своими руками?
Для создания базового стробоскопа обычно используют несколько светодиодов, резисторы для ограничения тока, микроконтроллер или таймер, например, NE555, для генерации импульсов, а также источник питания — чаще всего батарейки или адаптер 9 В. Кроме этого, нужны провода, монтажная плата и корпус для размещения всех элементов. Важно подобрать светодиоды с подходящей яркостью и цветом, а резисторы — с правильным сопротивлением, чтобы избежать перегрева и повреждений.
Как правильно настроить частоту мигания стробоскопа для визуализации быстро движущихся объектов?
Частота мигания регулируется параметрами генератора импульсов, например, резисторами и конденсаторами в схеме с таймером NE555. Для визуализации движущихся деталей, таких как вращающиеся диски или вентиляторы, требуется подобрать частоту, совпадающую с их скоростью вращения или кратной ей. При слишком низкой частоте изображение будет дергаться, а при слишком высокой — эффекта стробирования не появится. Оптимально использовать подстроечный резистор для точной регулировки частоты и тестировать устройство с нужным объектом, добиваясь четкого «замораживания» движения.
