Хладагент – ключевой компонент системы кондиционирования, обеспечивающий передачу тепла между внутренним и внешним пространством. Его способность переходить из жидкого состояния в газообразное и обратно позволяет эффективно отводить тепло из помещения.
Важным свойством хладагента является низкая температура кипения, которая варьируется в зависимости от типа вещества. Например, современные фреоны R-410A и R-32 имеют температуры кипения около -51 °C и -52 °C соответственно, что позволяет системе работать при высоком КПД и минимальных энергетических затратах.
Для правильной работы системы важно соблюдать давление и температуру в рабочих пределах хладагента, контролировать герметичность контура и регулярно проверять уровень заправки. Нарушение этих параметров снижает эффективность охлаждения и увеличивает износ оборудования.
Рекомендуется использовать хладагенты с низким показателем озоноразрушающего потенциала (ODP) и глобального потепления (GWP), что соответствует современным экологическим стандартам и снижает негативное воздействие на окружающую среду.

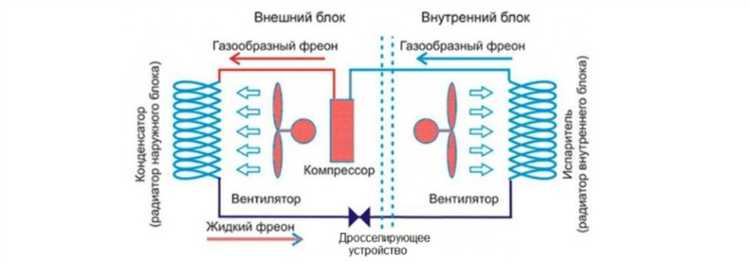

Как хладагент переносит тепло внутри кондиционера
Хладагент переносит тепло посредством циклового перехода из жидкого состояния в пар и обратно, используя процессы испарения и конденсации. В испарительной камере хладагент с низким давлением и температурой испаряется, поглощая тепло из воздуха внутри помещения. Температура хладагента при этом может падать до −10…−15 °C, что обеспечивает эффективное охлаждение.
Далее пар хладагента с низким давлением поступает в компрессор, где давление повышается до 10–15 бар, а температура поднимается до 70–90 °C. При этом повышается плотность и внутренняя энергия вещества. Затем горячий сжатый пар движется в конденсатор, где отдаёт тепло наружному воздуху, конденсируясь в жидкость при температуре примерно на 10–15 °C выше температуры окружающей среды.
Жидкий хладагент с высоким давлением проходит через дроссельное устройство (капилляр или терморегулирующий вентиль), где давление резко падает, вызывая частичное испарение и резкое снижение температуры до −5…−10 °C. Такой холодный хладагент возвращается в испаритель, замыкая цикл. Эффективность передачи тепла напрямую зависит от правильного подбора хладагента с учетом его термодинамических свойств, а также от состояния компонентов системы, например, чистоты теплообменников и герметичности трубопроводов.
Рекомендуется регулярно проверять давление и температуру на входе и выходе компрессора и конденсатора для контроля правильной работы хладагента. Несоответствия могут указывать на утечки, загрязнения или неправильный подбор хладагента, что снижает эффективность теплообмена и увеличивает энергозатраты.
Роль фазовых переходов хладагента в цикле охлаждения
Фазовые переходы хладагента – ключевой механизм переноса тепла в системе кондиционирования. В испарителе жидкий хладагент при низком давлении и температуре поглощает тепловую энергию из воздуха, переходя в парообразное состояние. Этот процесс требует значительного количества тепла парообразования, что обеспечивает эффективное охлаждение.
Далее парообразный хладагент подается в компрессор, где давление и температура повышаются. В конденсаторе хладагент отдает накопленное тепло окружающей среде и возвращается в жидкое состояние. Конденсация сопровождается выделением тепла конденсации, что способствует быстрому отводу тепловой нагрузки.
Контроль точек фазовых переходов важен для поддержания оптимальной работы системы. Недостаточная испарительная температура снижает эффективность охлаждения, а избыточное давление в конденсаторе увеличивает нагрузку на компрессор. Рекомендуется регулярно проверять давление и температуру на входе и выходе испарителя и конденсатора для корректировки параметров.
Использование хладагентов с подходящими термодинамическими свойствами обеспечивает стабильные фазовые переходы при заданных рабочих условиях, повышая КПД системы и снижая энергозатраты.

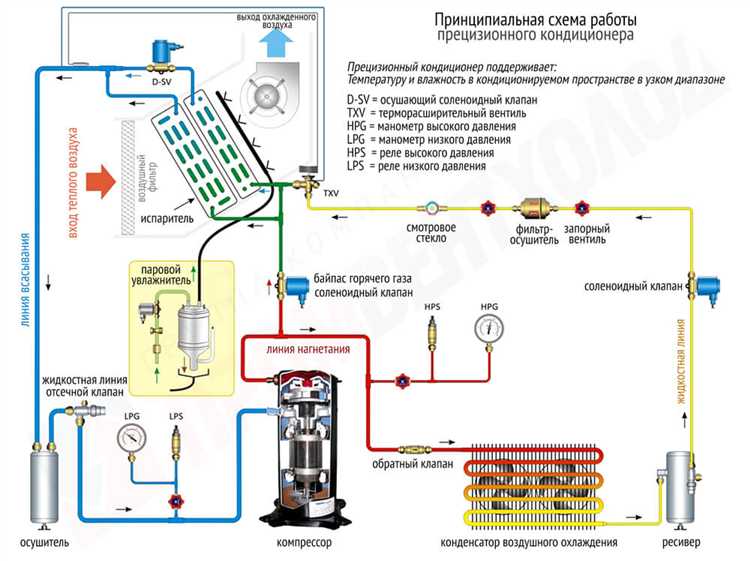

Влияние давления на работу хладагента в системе
Давление в системе кондиционирования напрямую определяет фазовое состояние хладагента и его способность эффективно переносить тепло. В испарителе давление снижено до уровня, при котором хладагент кипит при низкой температуре, что обеспечивает интенсивное испарение и поглощение тепла из воздуха. Для большинства распространённых хладагентов давление испарения варьируется в пределах 1,5–3 бара при температуре около 5–10 °C.
Повышение давления в конденсаторе способствует переходу хладагента из газообразного состояния обратно в жидкое. Давление конденсации обычно находится в диапазоне 8–15 бар, в зависимости от типа хладагента и рабочей температуры окружающей среды. Чем выше давление конденсации, тем выше температура конденсации, что увеличивает тепловую нагрузку на конденсатор.
Неоптимальное давление снижает эффективность цикла. Слишком низкое давление испарения приводит к недостаточному охлаждению и возможному замерзанию испарителя. Чрезмерно высокое давление конденсации увеличивает нагрузку на компрессор, сокращая срок службы оборудования и повышая энергопотребление.
Регулировка давления осуществляется через компоненты системы: расширительный клапан контролирует подачу хладагента в испаритель, поддерживая необходимое давление и предотвращая переполнение. Компрессор повышает давление пара хладагента до уровня конденсации, обеспечивая замкнутый цикл.
Для диагностики состояния системы измеряют давление на входе и выходе компрессора, а также в испарителе и конденсаторе. Расхождения в нормативных значениях сигнализируют о возможных утечках, загрязнениях или неисправностях элементов системы.
Контроль и поддержание правильного давления критичны для стабильной работы кондиционера, снижения энергозатрат и продления ресурса оборудования.

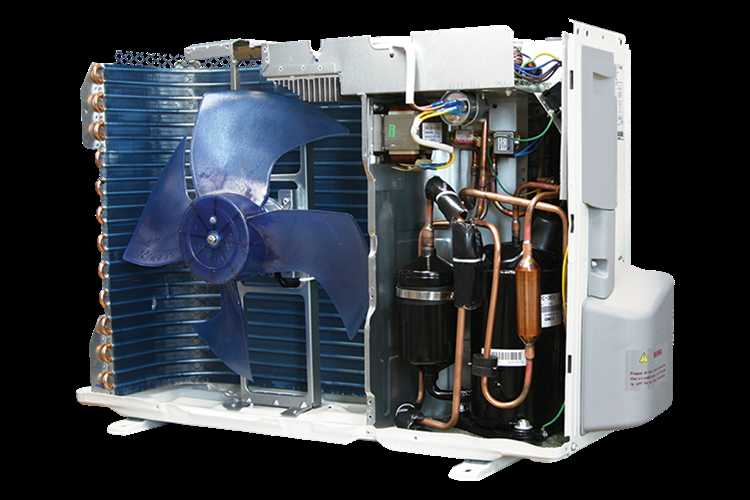

Значение испарителя и конденсатора для хладагента
Испаритель и конденсатор – ключевые компоненты, обеспечивающие цикличность и эффективность работы хладагента в системе кондиционирования.
В испарителе хладагент, находясь при низком давлении, испаряется, поглощая тепловую энергию из воздуха помещения. Это достигается за счет фазового перехода из жидкого состояния в газообразное при температуре, существенно ниже температуры окружающей среды.
- Температура испарения хладагента обычно поддерживается в диапазоне от 0 до 10 °C для бытовых систем, что обеспечивает эффективное охлаждение воздуха.
- Для максимальной теплообмена важно поддерживать правильное давление в испарителе, чтобы избежать неполного испарения или попадания жидкости в компрессор.
Конденсатор выполняет функцию сброса тепла, накопленного хладагентом, возвращая его в жидкую фазу при высоком давлении. Здесь хладагент конденсируется, отдавая тепло наружному воздуху или другому теплоносителю.
- Давление конденсации в системах кондиционирования обычно находится в пределах 10–20 бар в зависимости от типа хладагента и условий эксплуатации.
- Эффективность теплоотдачи конденсатора напрямую влияет на температуру и давление хладагента на выходе, что определяет нагрузку на компрессор и общую энергоэффективность системы.
- Регулярная очистка и проверка поверхности теплообмена конденсатора необходимы для поддержания его производительности и предотвращения перегрева хладагента.
Правильное взаимодействие испарителя и конденсатора обеспечивает стабильный фазовый цикл хладагента, минимизирует потери энергии и повышает ресурс оборудования.
Типы хладагентов и их химические свойства в контексте работы кондиционера
В современных системах кондиционирования применяются несколько основных типов хладагентов, каждый из которых обладает уникальными химическими характеристиками, влияющими на эффективность и безопасность работы оборудования.
Галогенированные фторуглероды (например, R-134a, R-410A) характеризуются стабильностью и низкой горючестью, что обеспечивает долговременную эксплуатацию без значительной деградации. Их давление насыщения и температура кипения оптимизированы для типичных диапазонов работы бытовых и промышленных кондиционеров, обеспечивая высокий коэффициент теплообмена.
Гидрофторолефины (HFO), такие как R-1234yf, имеют низкий потенциал глобального потепления (GWP) и используются как экологичные замены традиционным фторуглеродам. Их химическая структура содержит двойные связи, которые ускоряют разложение в атмосфере, уменьшая экологический ущерб. При этом они сохраняют необходимые термодинамические параметры для эффективной работы компрессора и испарителя.
Аммиак (R-717) применяется преимущественно в промышленных системах благодаря высокой теплопроводности и нулевому воздействию на озоновый слой. Однако его токсичность и горючесть требуют специальных мер безопасности и герметизации системы.
Углеводородные хладагенты (например, пропан R-290) обладают отличной теплоемкостью и низким GWP, но их высокая горючесть ограничивает применение в бытовых системах без усиленной защиты и контроля утечек.
Выбор хладагента основывается на балансе между химической стабильностью, термодинамическими свойствами и экологическими требованиями. Кислотность и коррозионная активность хладагента влияют на выбор материалов компонентов системы, особенно компрессора и теплообменников, где нежелательны реакции с металлами и смазочными материалами.
Кроме того, совместимость хладагента с маслом смазки критична для надежной работы компрессора. Например, традиционные хлорфторуглероды требуют минеральных масел, в то время как современные HFO и HFC чаще совместимы с полиэфирными маслами, обладающими лучшей термической стабильностью.
Учет химических свойств хладагента позволяет проектировать систему с оптимальными параметрами давления и температуры, минимизировать энергозатраты и продлить срок службы оборудования.

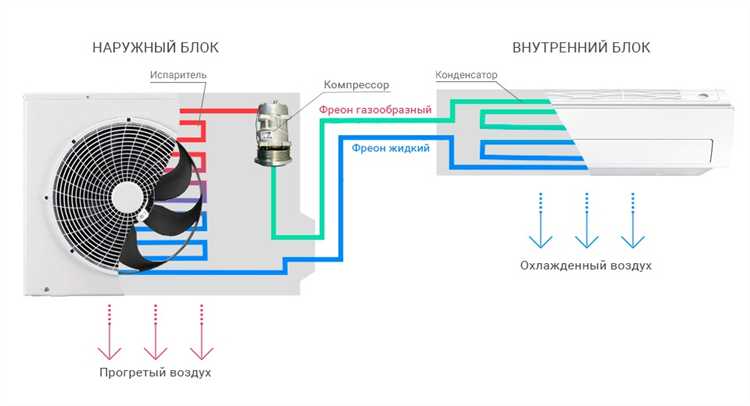

Как обнаружить и устранить утечки хладагента в системе
Для выявления утечек хладагента в системе кондиционирования применяют несколько методов, среди которых наиболее эффективен использование ультрафиолетовых красителей. Добавление красителя в систему позволяет с помощью UV-лампы точно определить места утечек по светящимся пятнам на трубках и соединениях.
Другой распространённый способ – использование электронных детекторов утечек, чувствительных к конкретным видам хладагентов. При прохождении газа через датчик устройство издаёт сигнал, указывая на точное место потери хладагента. Для повышения точности детектор необходимо вести медленно и по всей длине трубопроводов.
При подозрении на утечку стоит проверить состояние всех уплотнителей и фитингов, так как большинство потерь происходит именно в местах соединений и переходов. Также важно осмотреть зону испарителя и конденсатора на наличие коррозии или механических повреждений, которые могут стать причиной микротрещин.
После выявления утечки необходимо выполнить вакуумирование системы с помощью вакуумного насоса для удаления влаги и воздуха, способных вызвать коррозию и ухудшить работу системы. Затем проводят ремонт повреждённого участка: замену уплотнителей, пайку трещин или замену дефектных элементов трубопровода.
Заправка системы хладагентом должна осуществляться строго по техническим параметрам производителя, с учётом необходимого давления и объёма. Избыток или недостаток хладагента снижает эффективность кондиционирования и увеличивает износ компонентов.
Регулярное техническое обслуживание системы – ключ к предотвращению утечек. Периодический контроль давления и уровня хладагента позволяет обнаружить проблему на ранних этапах и избежать серьёзных поломок и затрат.
Вопрос-ответ:
Какова основная функция хладагента в системе кондиционирования?
Хладагент служит средством переноса тепла внутри системы. Он циркулирует по замкнутому контуру, поглощая тепло из воздуха в помещении через испаритель и отдавая его наружу через конденсатор. Благодаря способности переходить из жидкого состояния в газообразное и обратно, хладагент обеспечивает охлаждение воздуха без использования прямого нагрева или охлаждения.
Почему хладагент меняет свое состояние в процессе работы кондиционера?
Процесс изменения агрегатного состояния — ключ к работе системы. При испарении хладагент поглощает тепло, превращаясь из жидкости в газ. При конденсации он выделяет накопленное тепло, возвращаясь в жидкое состояние. Эти переходы обеспечивают движение тепла изнутри помещения наружу, что и создает эффект охлаждения.
Какие факторы влияют на выбор конкретного типа хладагента для кондиционера?
Выбор хладагента зависит от его термодинамических свойств, безопасности для человека и окружающей среды, совместимости с материалами системы и требований по эффективности. Также учитывают рабочие температуры и давление, экологические нормы, а также возможность обслуживания и ремонта оборудования.
Что происходит с хладагентом внутри компрессора и почему это важно?
Компрессор сжимает газообразный хладагент, повышая его давление и температуру. Это необходимо, чтобы обеспечить дальнейший теплообмен в конденсаторе. Без сжатия хладагент не сможет эффективно отдать тепло наружу, а цикл охлаждения прервется.
Как утечка хладагента влияет на работу кондиционера?
Утечка снижает количество хладагента в системе, из-за чего падает эффективность теплообмена. Кондиционер начинает хуже охлаждать, компрессор работает с повышенной нагрузкой, что ведет к быстрому износу и возможным поломкам. Кроме того, при утечках вредные хладагенты могут попасть в окружающую среду, что нежелательно.
Как именно хладагент переносит тепло в системе кондиционирования?
Хладагент циркулирует по замкнутому контуру, переходя из жидкого состояния в газообразное и обратно. В испарителе он испаряется при низком давлении, поглощая тепло из окружающего воздуха, что охлаждает помещение. Затем газообразный хладагент поступает в компрессор, где давление и температура повышаются. После этого горячий газ конденсируется в конденсаторе, отдавая тепло наружному воздуху. Таким образом, хладагент переносит энергию тепла от внутреннего пространства наружу.
Почему важно соблюдать правильное давление хладагента в системе кондиционирования?
Давление хладагента влияет на эффективность и безопасность работы оборудования. Если давление слишком низкое, хладагент не испаряется полностью, и охлаждение снижается. Высокое давление может привести к перегрузке компрессора и повреждению компонентов. Контроль давления позволяет обеспечить корректный фазовый переход хладагента, оптимальное теплообменное взаимодействие и предотвращает аварийные ситуации.
