Электрические подкачивающие насосы устанавливаются в различных зонах топливной системы в зависимости от конструкции автомобиля, типа двигателя и схемы подачи топлива. Наиболее распространённый вариант – размещение внутри топливного бака. Такое решение обеспечивает охлаждение и шумоизоляцию насоса за счёт постоянного контакта с топливом, а также сокращает путь подачи, снижая риск кавитации.
Во внедорожниках и коммерческом транспорте насос может устанавливаться вне бака – вдоль рамы, ближе к топливному баку. При этом важно учитывать уклон магистрали и минимизировать перепады высот, чтобы избежать перегрузки насоса. Расположение вне бака упрощает доступ для обслуживания, но требует дополнительной защиты от влаги, грязи и механических повреждений.
В дизельных двигателях, особенно в системах common rail, насосы нередко монтируются перед фильтром грубой очистки. Это позволяет предварительно создавать давление для более эффективной фильтрации. В таких случаях важно располагать насос ниже уровня топлива в баке – это облегчает его работу и предотвращает попадание воздуха в систему.
Выбор места установки должен учитывать температурные условия, вибрации и защиту от коррозии. Не рекомендуется размещать насос вблизи источников тепла, таких как выпускной коллектор, чтобы избежать перегрева и ухудшения ресурса. При прокладке проводки следует соблюдать минимальные расстояния от подвижных частей и участков с повышенной влажностью.

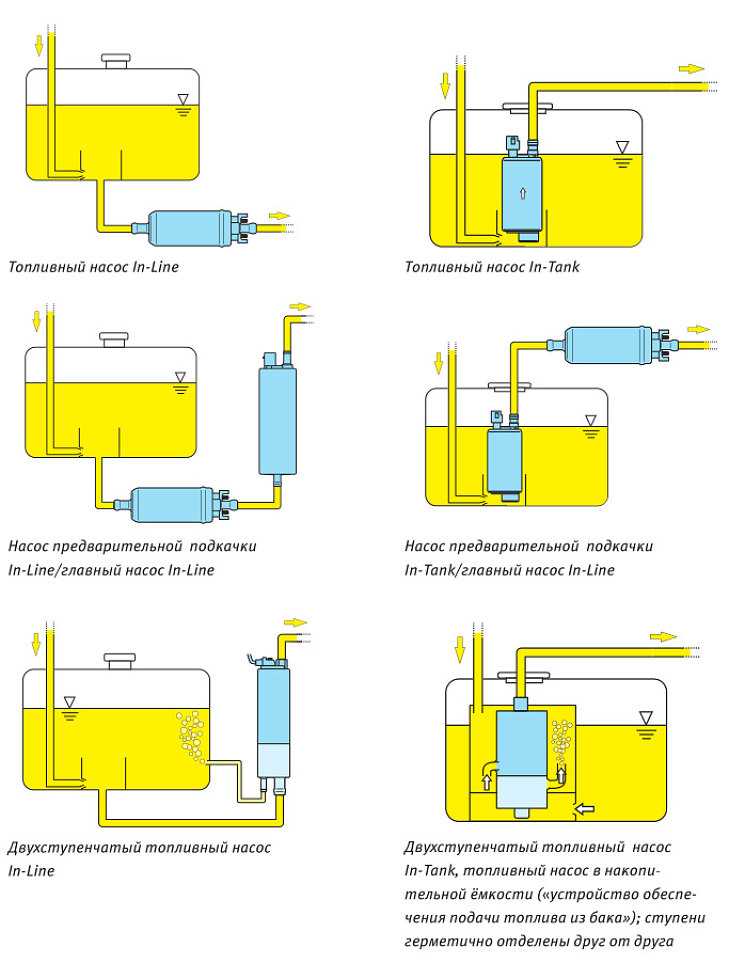

Установка насоса внутри топливного бака: преимущества и особенности
Размещение электрического подкачивающего насоса непосредственно внутри топливного бака обеспечивает стабильную подачу топлива даже при низком уровне. Насос полностью погружён в жидкость, что исключает перегрев за счёт эффективного охлаждения топливом. Это особенно важно при длительной работе на высоких оборотах и в условиях повышенной температуры окружающей среды.
Отсутствие внешних трубопроводов на участке от насоса до топливоприёмника снижает риск образования паровых пробок и утечек. Давление создаётся непосредственно у источника, что обеспечивает быструю реакцию системы при запуске двигателя и минимизирует падение давления в магистрали.
Такое размещение позволяет существенно снизить уровень шума. Бак выполняет функцию естественного шумоизолятора, что особенно актуально для легковых автомобилей и коммерческого транспорта с требованиями по акустическому комфорту.
Сервисное обслуживание упрощается за счёт модульной конструкции: насос, датчик уровня и фильтр могут быть объединены в один узел, который извлекается через технологическое отверстие в верхней части бака. При этом важно обеспечить удобный доступ через люк в кузове, чтобы избежать необходимости демонтажа бака при замене модуля.
Однако при выборе такого решения необходимо учитывать требования к герметичности соединений, особенно в системах с высоким давлением. Также важно использовать материалы, устойчивые к коррозии и воздействию агрессивных компонентов топлива, включая биодобавки.
Размещение насоса на раме шасси и условия эксплуатации
Установка электрического подкачивающего насоса на раме шасси применяется преимущественно в коммерческом транспорте и внедорожной технике. Такое размещение обеспечивает простоту обслуживания и доступа без необходимости демонтажа других компонентов.
Основное требование – виброустойчивость. Насос должен крепиться к жёстким элементам рамы с использованием антивибрационных вставок, предотвращающих разрушение корпуса и ослабление соединений под действием колебаний. Крепёж должен исключать осевые и радиальные смещения.
Защита от загрязнений критически важна. Насос не должен располагаться в зонах прямого воздействия дорожной грязи, влаги и абразивных частиц. При невозможности выбора более защищённого места необходимо предусмотреть локальные экраны или кожухи, устойчивые к коррозии и механическому износу.
Температурный режим на раме шасси нестабилен. Расстояние от выхлопной системы должно составлять не менее 300 мм, при этом желательно наличие теплоотражающих экранов. Оптимальный диапазон рабочей температуры для большинства насосов – от −30 до +60 °C. Превышение этих значений может привести к деградации уплотнителей и перегреву двигателя насоса.
Высота установки относительно топливного бака также имеет значение. Насос не должен находиться выше уровня топлива в баке более чем на 500 мм, иначе возрастает риск кавитации. При превышении этого уровня необходимо использовать предварительную заливку или предусматривать обратный клапан для удержания топлива в магистрали.
Электропитание и заземление требуют внимания. Питание должно поступать по экранированному кабелю с термостойкой изоляцией, а точка заземления – располагаться как можно ближе к насосу для исключения паразитных токов.
При соблюдении этих условий насос на раме шасси демонстрирует стабильную работу даже при интенсивной эксплуатации в тяжёлых дорожных и климатических условиях.
Расположение подкачивающего насоса в моторном отсеке
Установка подкачивающего насоса в моторном отсеке применяется преимущественно в дизельных системах с низким давлением подачи топлива. Насос монтируется рядом с топливным фильтром или на стенке моторного отсека, обеспечивая минимальную длину магистрали между источником топлива и ТНВД. Это снижает вероятность кавитации и упрощает запуск при низких температурах.
Основное требование – размещение насоса ниже уровня топливного бака или на одном уровне с ним. Это позволяет топливу самотёком поступать во входной патрубок, исключая завоздушивание и необходимость предварительной прокачки системы. В противном случае требуется установка обратного клапана и ручной подкачки.
При монтаже важно учитывать термическое воздействие от двигателя и выхлопной системы. Насос не должен находиться в зоне прямого нагрева, поскольку перегрев ухудшает его ресурс и может привести к паровым пробкам. Рекомендуется использовать тепловые экраны или устанавливать насос ближе к крылу, вдали от выпускного коллектора.
Дополнительно следует предусмотреть антивибрационные крепления, чтобы исключить разрушение корпуса или разъёмов при длительной работе. Шланги должны быть стойкими к температуре не менее 120 °C и закреплены в соответствии с радиусами изгиба, исключающими перегибы.
Подключение питания выполняется через реле и предохранитель, рассчитанные на рабочий ток насоса. Желательно подключение через отдельный участок жгута с влагозащищёнными разъёмами.

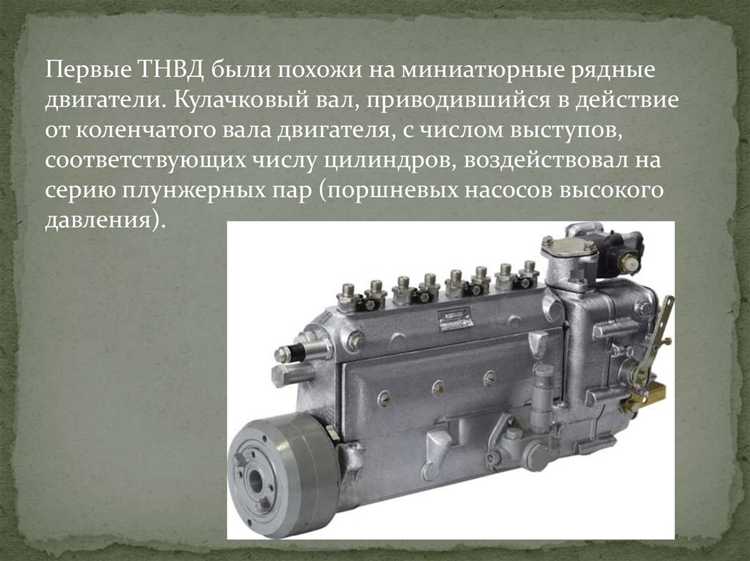

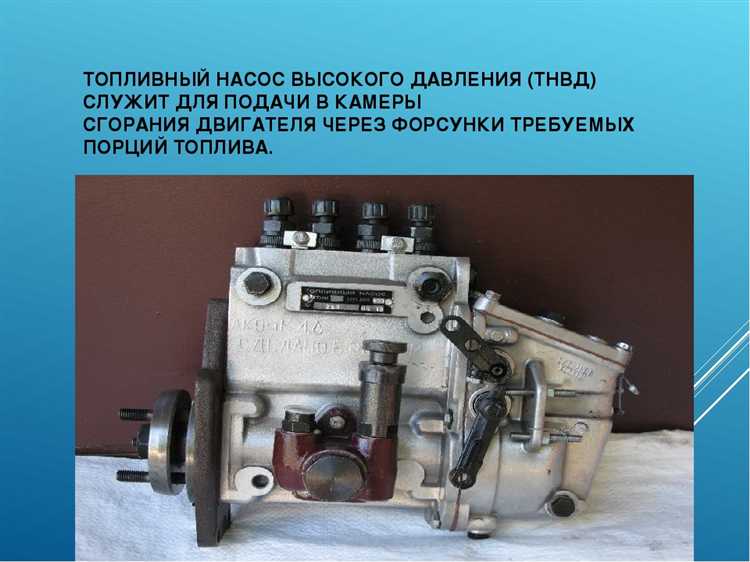

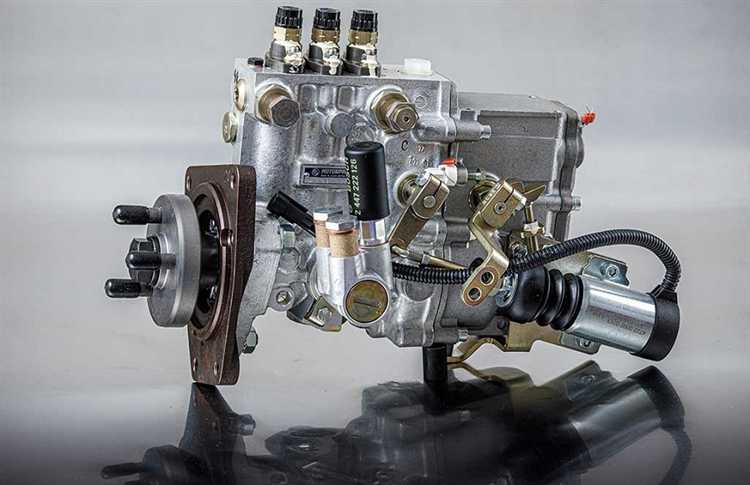

Применение насосов в магистрали между баком и ТНВД
Установка электрических подкачивающих насосов в топливопроводе между баком и топливным насосом высокого давления (ТНВД) обеспечивает стабильную подачу топлива при любых режимах работы двигателя. Такое расположение особенно актуально для систем с длинной топливной магистралью, где наблюдаются потери давления на участке между источником топлива и ТНВД.
Оптимальное место для установки – ближе к баку, но вне него, на участке напорной магистрали. Это позволяет сократить риск кавитации в насосе и уменьшить нагрузку на ТНВД, особенно при холодном запуске и в условиях разреженного топлива. При этом важно учитывать высоту установки относительно уровня топлива: превышение допустимого подъёма может вызвать завоздушивание системы.
Для магистральной установки выбираются насосы с самовсасывающей способностью или предварительно заполненной линией. Рекомендуемое давление подачи – от 0,2 до 0,4 бар, чтобы не вызвать избыточной нагрузки на уплотнения ТНВД. Превышение этих значений может привести к утечкам и разгерметизации.
Обязательна установка фильтра грубой очистки до насоса, а также обратного клапана после него, чтобы предотвратить обратный ток топлива при остановке двигателя. Электропитание насоса должно быть организовано через реле с защитой по току, синхронизированной с включением зажигания.
Использование такой схемы актуально как для дизельных, так и для бензиновых двигателей с распределённым впрыском, особенно в условиях интенсивной эксплуатации и при частых запусках. Правильно подобранный насос и его корректная установка существенно повышают надёжность всей топливной системы.
Особенности крепления насосов в системах с двумя баками
В топливных системах с двумя баками ключевым моментом становится выбор места и способа крепления подкачивающих насосов. От этого зависит стабильность подачи топлива, синхронность работы баков и исключение неравномерного расхода.
На практике применяются два варианта размещения насосов: по одному на каждый бак либо один общий насос с переключающим клапаном. В обоих случаях крепление должно учитывать гидравлическое сопротивление, вибрации и температурные воздействия.
- Если используется два насоса, каждый из них монтируется максимально близко к своему баку, предпочтительно ниже уровня топлива. Это снижает вероятность завоздушивания и упрощает самозалив.
- Крепление должно обеспечивать жесткую фиксацию на раме или кронштейнах, исключающих перемещение при вибрациях. Используются резинометаллические опоры с антивибрационной вставкой.
- Рекомендуется предусмотреть лёгкий доступ к насосам для обслуживания. При установке между баком и клапанами важно исключить возможность перекрёстного перетока при неработающем насосе.
В случае одного общего насоса:
- Он крепится между баками, на минимальном удалении от точки соединения топливных магистралей, обеспечивая равные условия всасывания из обоих баков.
- Необходимо предусмотреть обратные клапаны или электрически управляемые заслонки, чтобы избежать перетекания топлива через неактивную магистраль.
- Установка насоса ниже уровней обоих баков предпочтительна для исключения сухого хода.
Во всех конфигурациях важно учитывать термическую стабильность места установки: избегать зон с температурой выше 60 °C. Также следует исключить возможность контакта крепёжных элементов с агрессивными жидкостями, такими как тормозная жидкость или электролит аккумулятора.

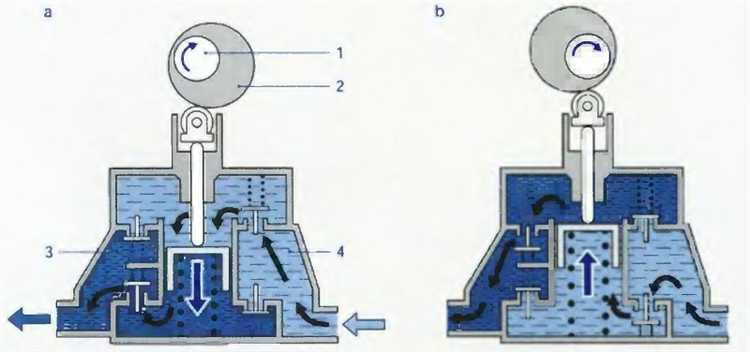

Требования к монтажу насоса по высоте относительно бака
Электрический подкачивающий насос должен устанавливаться ниже уровня топлива в баке, чтобы исключить кавитацию и обеспечить стабильную подачу жидкости. Оптимальная высота расположения насоса – не более 0,3–0,5 метра ниже минимального уровня топлива в баке.
При монтаже выше уровня топлива требуется обязательное использование обратного клапана и гидрозатвора, чтобы предотвратить обратный слив жидкости и появление воздушных пробок.
Расстояние по вертикали влияет на давление в магистрали: слишком высокое расположение насоса относительно бака приводит к избыточной нагрузке на электродвигатель и снижению срока службы. При превышении высоты более 0,7 метра необходимо выбирать насос с соответствующим напором и производительностью.
Монтаж насоса непосредственно в баке или на минимальной высоте снижает риск возникновения кавитационных повреждений и обеспечивает более плавный запуск системы. В таких случаях важна надежная герметизация и защита насоса от загрязнений.
Высота установки насоса должна учитываться при проектировании системы, учитывая особенности топливоподачи и параметры бака, чтобы минимизировать гидравлические потери и обеспечить стабильную работу подкачки.
Влияние климатических условий на выбор места установки
Температурный режим напрямую влияет на эксплуатацию электрических подкачивающих насосов. При температурах ниже −20 °C рекомендуется размещать насосы в защищённых от ветра и осадков зонах с возможностью обогрева или теплоизоляции корпуса. Без дополнительной защиты эффективность работы и срок службы существенно снижаются.
Высокая влажность требует установки насосов в местах с минимальной конденсацией и защитой от попадания воды. Для предотвращения коррозии следует использовать насосы с антикоррозийным покрытием и предусмотреть водонепроницаемые соединения.
- В регионах с частыми морозами важна установка в подкапотном пространстве или в герметичных контейнерах.
- В жарком климате необходимо обеспечить вентиляцию и защиту от прямого солнечного излучения, чтобы избежать перегрева электродвигателя.
- При установке на открытых площадках важно предусмотреть укрытие, защищающее от дождя, снега и пыли.
Атмосферное давление и ветровые нагрузки влияют на устойчивость монтажа. Для ветреных районов обязательна жёсткая фиксация и виброизоляция насосного оборудования. При монтаже на высоте более 1000 м над уровнем моря необходимо учитывать снижение плотности воздуха и возможное изменение теплового режима двигателя.
- Анализ климатических данных региона (температура, влажность, осадки, ветровые нагрузки).
- Выбор места установки с учётом минимизации негативного воздействия климатических факторов.
- Применение защитных устройств и материалов для повышения надёжности работы.
Таким образом, точное определение климатических особенностей места эксплуатации обеспечивает долговечность и стабильную работу электрических подкачивающих насосов без сбоев и аварийных ситуаций.
Ошибки при размещении и их последствия для топливной системы
Неправильное размещение электрического подкачивающего насоса часто приводит к нарушению стабильности подачи топлива. Установка насоса слишком далеко от бака увеличивает длину топливопровода, что повышает риск кавитации и снижает давление на входе, вызывая сбои в работе системы подачи топлива.
Размещение насоса ниже уровня топлива без учета гидростатического давления может вызвать избыточную нагрузку на корпус и ускоренный износ уплотнений. Это приводит к утечкам и попаданию воздуха в систему, что провоцирует перебои в подаче и образование воздушных пробок.
Отсутствие виброизоляции при креплении насоса на раме или корпусе вызывает механические повреждения и преждевременный выход из строя электродвигателя и рабочих элементов. Вибрации способствуют ослаблению соединений и ускоряют коррозионные процессы.
Установка в зоне с высокой температурой окружающей среды, например, рядом с горячими агрегатами, снижает ресурс электроники и увеличивает вероятность перегрева насоса. Это ведёт к снижению КПД и частым ремонтам.
Игнорирование защитных кожухов или укрытий увеличивает риск попадания загрязнений и влаги, что провоцирует коррозию и электрические короткие замыкания. В результате падает надежность работы всей топливной системы.
Рекомендуется размещать насос максимально близко к топливному баку, на виброизолирующих креплениях, вне зон с высокой температурой и влаги. Это обеспечит стабильное давление, продлит срок службы и снизит риск поломок.
Вопрос-ответ:
Как правильно выбрать место для установки электрического подкачивающего насоса в топливной системе?
Место установки насоса должно обеспечивать стабильную подачу топлива без попадания воздуха в систему. Обычно насос располагают как можно ближе к топливному баку и ниже уровня топлива, чтобы исключить воздушные пробки и минимизировать нагрузку на насос. Важно учитывать вибрации и температурный режим в выбранном месте, чтобы продлить срок службы устройства.
Какие последствия могут возникнуть при неправильном расположении подкачивающего насоса?
Если насос установлен слишком высоко относительно бака или в месте с вибрациями, это может привести к перебоям подачи топлива, попаданию воздуха и преждевременному износу. В результате ухудшается работа двигателя, возможны частые остановки и поломки системы подачи топлива. Кроме того, неправильное расположение усложняет техническое обслуживание.
Можно ли устанавливать подкачивающий насос внутри топливного бака и какие у этого варианта плюсы и минусы?
Да, такой способ распространён, особенно для защиты насоса от перегрева и загрязнений. Установка внутри бака обеспечивает охлаждение топливом и снижает шум работы. Однако этот метод требует использования специальных насосов, выдерживающих работу в топливе, и усложняет доступ для замены или ремонта. При выборе нужно учитывать конструктивные особенности автомобиля и доступность сервисного обслуживания.
Как климатические условия влияют на выбор места установки электрического подкачивающего насоса?
В регионах с высокими температурами насос должен быть защищён от перегрева, поэтому его располагают в тени и подальше от горячих элементов двигателя. В холодном климате важно предотвратить замерзание топлива и обеспечить доступ к насосу для профилактики. Иногда используют утеплители или размещают насос внутри моторного отсека, где температура стабильнее.
Какие требования предъявляются к креплению подкачивающего насоса на раме или в моторном отсеке?
Крепление должно исключать сильные вибрации и механические удары, так как они ускоряют износ насоса. Рекомендуется использовать резиновые демпферы или специальные виброизоляционные прокладки. Монтаж должен обеспечивать надёжную фиксацию и возможность быстрой замены устройства при необходимости. Также стоит предусмотреть удобный доступ для проверки и обслуживания.
