Чем отличаются тормозные колодки от тормозных дисков

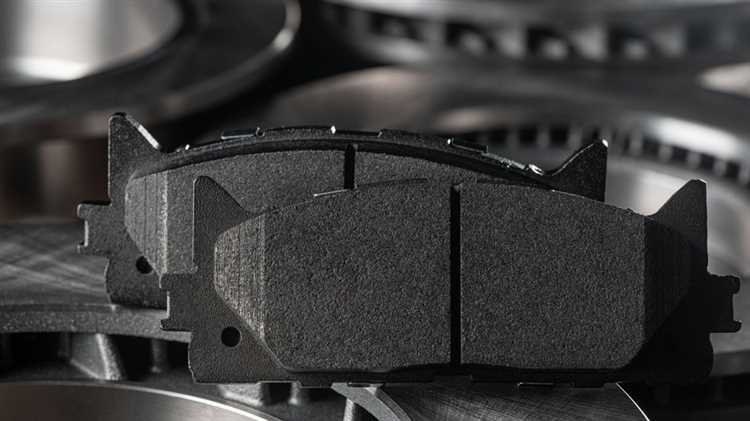

Тормозные колодки – это элементы системы, которые напрямую контактируют с тормозным диском, создавая трение для замедления вращения колеса. Они состоят из металлической основы и фрикционного материала, способного выдерживать высокие температуры до 700 °C без потери эффективности. Износ колодок происходит из-за постоянного трения, и своевременная замена предотвращает повреждение дисков и ухудшение тормозных характеристик.

Тормозной диск – это вращающийся элемент, закрепленный на ступице колеса. Он изготовлен из чугуна или композитных материалов, рассчитанных на высокие нагрузки и температуру до 800 °C. Диск воспринимает усилие колодок, преобразуя кинетическую энергию автомобиля в тепловую. Его толщина и состояние напрямую влияют на равномерность торможения и безопасность движения.

Основное отличие в работе заключается в том, что колодки создают фрикцию и изнашиваются быстрее, тогда как диски служат поверхностью трения и изнашиваются медленнее. При выборе компонентов важно учитывать условия эксплуатации: для агрессивного вождения требуются колодки с повышенной стойкостью к нагреву, а для тяжелых автомобилей – усиленные диски с улучшенным теплоотводом.

Конструкция и материалы тормозных колодок

Тормозная колодка состоит из металлической основы и фрикционного слоя. Основа изготавливается из стали или алюминиевого сплава, обеспечивая жёсткость и надёжность крепления к суппорту.

Фрикционный слой содержит смесь различных компонентов: органических связующих, наполнителей, металлической стружки и графита. Основные типы материалов – органические (NAO), полуметаллические и керамические колодки.

Органические колодки характеризуются низким уровнем шума и мягким торможением, но имеют меньший ресурс и подвержены быстрому износу при высоких нагрузках.

Полуметаллические колодки включают до 60% металлических частиц, что повышает теплопроводность и износостойкость. Они устойчивы к высоким температурам, но более шумные и вызывают ускоренный износ тормозных дисков.

Керамические колодки содержат керамические волокна и мелкодисперсные частицы меди, что обеспечивает стабильное торможение при высоких температурах, низкий износ и минимальный шум. Однако они стоят дороже и менее эффективны при низких температурах.

Толщина фрикционного слоя варьируется от 8 до 15 мм в зависимости от типа и назначения колодок. Для легковых автомобилей рекомендуют менять колодки при толщине менее 3 мм.

Рекомендации по выбору материала зависят от условий эксплуатации: для городского режима подходят органические или керамические колодки, для спортивного или грузового – полуметаллические.

Устройство и состав тормозных дисков

• Материал изготовления:
  • Чугун – наиболее распространённый материал. Обеспечивает высокую теплоёмкость и устойчивость к износу.
  • Углеродистые композиты – применяются в спортивных и гоночных автомобилях, отличаются малым весом и высокой теплопроводностью.
  • Керамические диски (карбоново-керамические) – выдерживают высокие температуры, обладают низкой массой и увеличенным ресурсом.
  • Стальные или алюминиевые диски с антикоррозийным покрытием – используются редко, преимущественно в облегчённых конструкциях.
• Конструкция диска:
  • Цельный диск – литой из одного материала, чаще чугунного, обеспечивает равномерный теплообмен.
  • Вентилируемый диск – состоит из двух рабочих поверхностей, соединённых ребрами, образующими каналы для прохождения воздуха и улучшения охлаждения.
  • Пробуравленные и прорезные диски – оснащены отверстиями или канавками для отвода газа и пыли, снижают риск перегрева и повышают сцепление с колодками при влажных условиях.
• Основные параметры и требования:
  • Толщина диска должна соответствовать заводским нормам – минимально допустимый износ указан в технической документации.
  • Поверхность должна иметь ровную геометрию без деформаций и трещин, чтобы исключить вибрации и неравномерный износ колодок.
  • Качество обработки поверхности влияет на эффективность трения – заводская шлифовка гарантирует оптимальное сцепление.

Рекомендации по выбору и эксплуатации:

1. Для повседневных автомобилей оптимальны чугунные вентилируемые диски с минимальным уровнем шума и длительным ресурсом.
2. При интенсивной эксплуатации и спортивном стиле управления предпочтительнее керамические или композитные материалы, устойчивые к перегреву.
3. Регулярный осмотр толщины и состояния поверхности дисков поможет избежать снижения эффективности торможения и повреждений колодок.
4. При замене дисков рекомендуется менять и колодки, чтобы избежать дисбаланса в тормозной системе.

Как колодки взаимодействуют с тормозным диском при торможении

При нажатии на педаль тормоза поршни тормозного суппорта сжимают тормозные колодки, прижимая их к поверхности тормозного диска. В результате возникает сила трения, которая замедляет вращение диска и, соответственно, колеса.

Материал рабочей поверхности колодок обеспечивает стабильное трение и быстрое рассеивание тепла. Фрикционная смесь состоит из смол, волокон и металлических частиц, что гарантирует прочность и эффективность торможения даже при высоких температурах.

Контактная площадь между колодкой и диском напрямую влияет на силу торможения. Равномерное давление обеспечивает минимальный износ и предотвращает перегрев. Поэтому качественная конструкция суппорта и правильная установка колодок важны для равномерного контакта.

Во время торможения поверхность диска нагревается до 300–500 °C, что требует от колодок устойчивости к термическому износу. Из-за разницы коэффициентов теплового расширения колодки и диск могут испытывать микродвижения, которые влияют на износ и шумы.

Рекомендуется регулярно проверять толщину колодок, так как уменьшение фрикционного слоя снижает эффективность взаимодействия и увеличивает риск повреждения диска. Оптимальная толщина колодок для большинства легковых автомобилей – от 8 до 12 мм при новом изделии, минимально допустимая – около 2 мм.

При замене колодок важно выбирать материалы, совместимые с конкретным типом тормозного диска (чугунный, керамический, композитный), чтобы сохранить стабильность торможения и продлить срок службы компонентов.

Влияние износа колодок и дисков на работу тормозной системы

Износ тормозных колодок снижает эффективность трения с диском, что увеличивает тормозной путь и снижает отзывчивость педали. Минимальная толщина фрикционного слоя колодок обычно составляет 2–3 мм; при достижении этого значения требуется замена.

При износе тормозных дисков возникает уменьшение их толщины и появление деформаций, таких как волнистость и задиры. Это приводит к вибрациям при торможении и неравномерному сцеплению с колодками, ухудшая стабильность и безопасность.

Допустимая минимальная толщина диска указывается производителем и варьируется в пределах 20–25 мм для легковых автомобилей. Эксплуатация дисков ниже этого предела приводит к перегреву и быстрому разрушению материала.

Износ колодок и дисков взаимосвязан: чрезмерный износ колодок ускоряет повреждение дисков, а поврежденные диски повышают износ колодок. Игнорирование состояния одного элемента увеличивает нагрузку на весь тормозной узел.

Регулярный визуальный контроль и измерение толщины компонентов помогают избежать критического износа. Рекомендуется менять колодки до достижения минимальной толщины и контролировать состояние дисков при каждой замене колодок.

Особенности теплового режима колодок и дисков

Тормозные колодки при работе испытывают сильный нагрев, достигающий 300–600 °C в обычных условиях эксплуатации. При экстремальном торможении температура может превышать 700 °C. Материалы колодок должны сохранять стабильные фрикционные характеристики при таких температурах, иначе эффективность торможения снижается, а износ ускоряется.

Тормозные диски нагреваются до 400–800 °C в зависимости от интенсивности и продолжительности торможения. Высокая температура вызывает расширение металла, что требует точного подбора допусков при проектировании для предотвращения деформаций и биений. При превышении 900 °C появляется риск трещинообразования и разрушения диска.

Основная задача системы охлаждения – быстрый отвод тепла от дисков, так как они служат теплоотводом для колодок. Вентилируемые диски имеют каналы между двумя рабочими поверхностями, обеспечивая эффективный поток воздуха и снижающий среднюю температуру на 50–100 °C по сравнению с монолитными дисками.

Колодки из органических и полуметаллических материалов имеют разные температурные пределы эксплуатации. Органические лучше подходят для умеренных нагрузок и температуры до 350 °C, полуметаллические выдерживают до 600 °C, что обеспечивает стабильность торможения при спортивной или грузовой эксплуатации.

Перегрев тормозной системы приводит к эффекту «выбивания» фрикции (fade), когда коэффициент трения падает на 20–40%, ухудшая эффективность торможения. Регулярный контроль состояния колодок и дисков по толщине и видимым повреждениям помогает избежать тепловых повреждений.

Для оптимизации теплового режима рекомендуется использование качественных материалов с высокой теплопроводностью и износостойкостью, а также соблюдение рекомендованных интервалов замены колодок и дисков с учетом условий эксплуатации.

Причины и признаки повреждения тормозных колодок

Основная причина повреждения тормозных колодок – интенсивное трение, вызывающее постепенный износ фрикционного слоя. Частые резкие торможения и движение в городских условиях с постоянными остановками ускоряют износ. Некачественные материалы или заводской брак также снижают срок службы колодок.

Появление металлического скрипа при торможении свидетельствует о том, что фрикционный слой стерся и контактирует с основой колодки. Это указывает на необходимость замены. Увеличение тормозного пути и снижение эффективности торможения возникают из-за уменьшения толщины фрикционного материала.

Нагрев и деформация колодок часто вызваны длительным торможением на высоких скоростях или при нагрузках. Это приводит к растрескиванию и отслоению фрикционного слоя. Визуальные дефекты, такие как трещины, сколы или неоднородная поверхность, указывают на повреждения и ухудшение рабочих характеристик.

Наличие масляных или жирных пятен на поверхности колодок снижает сцепление с диском, что отражается в нестабильности торможения. Причиной может быть попадание масла из двигателя или рулевого управления, что требует проверки уплотнений и герметичности систем.

Регулярный контроль толщины колодок с помощью щупа или замена при достижении минимально допустимой толщины 3-4 мм предотвращает серьезные повреждения дисков и обеспечивает безопасность. Игнорирование признаков износа ведёт к увеличению затрат на ремонт и снижению управляемости автомобиля.

Как выявить и предотвратить деформацию тормозных дисков

Для предотвращения деформации важно контролировать температуру в зоне торможения. Перегревы возникают при частом и длительном торможении с высокой нагрузкой, что приводит к термическому расширению и последующим трещинам или короблению. Рекомендуется избегать резких многократных остановок и регулярно проверять состояние системы охлаждения колес.

Критично соблюдать правильный момент затяжки крепежа диска, так как недостаточная или избыточная затяжка приводит к неравномерному распределению нагрузки и короблению. Рекомендуется использовать динамометрический ключ с параметрами, указанными в сервисной документации производителя.

Регулярная проверка толщины дисков с помощью микрометра помогает своевременно выявлять критический износ. Минимальная толщина должна соответствовать техническим нормам конкретной модели, обычно она указана на диске или в руководстве по эксплуатации.

Установка качественных колодок с равномерным износом снижает риск появления горячих точек и деформаций. Неравномерный износ колодок повышает локальные нагрузки на диск, способствуя короблению.

При обслуживании тормозной системы важно избегать попадания масла и других загрязнений на поверхность диска, так как это ухудшает теплоотвод и способствует локальному перегреву.

При обнаружении первых признаков вибрации или шума необходимо провести балансировку колес и проверку подвески, так как изношенные подшипники или элементы подвески могут усиливать вибрации и ускорять износ дисков.

Использование дисков из материалов с улучшенной теплопроводностью (например, сплавы с добавлением кремния или карбидные покрытия) снижает риск деформации при высоких нагрузках.

Требования к замене и обслуживанию колодок и дисков

Тормозные колодки требуют замены при толщине фрикционного слоя менее 3 мм или при наличии глубоких трещин и выкрашиваний. Проверка состояния колодок проводится не реже одного раза в 15-20 тысяч километров пробега или при первых признаках снижения эффективности торможения.

Тормозные диски подлежат замене при превышении допустимого износа, который указывается производителем и обычно составляет 1,5-2 мм от заводской толщины. Допустимая деформация диска не должна превышать 0,05 мм, что контролируется измерением толщины в нескольких точках и проверкой биения диска.

• При обслуживании колодок обязательна очистка направляющих суппорта от загрязнений и ржавчины.
• Рекомендуется смазывать скользящие элементы специальной высокотемпературной смазкой.
• При замене колодок следует контролировать состояние поршня тормозного суппорта и при необходимости проводить его ремонт или замену.

1. Осмотр дисков проводят визуально и с помощью измерительных приборов (микрометр, индикатор).
2. При наличии видимых трещин или глубоких канавок диск заменяют без ремонта.
3. При биении более 0,05 мм проводят шлифовку диска, если толщина остается в пределах нормы.

Замена колодок и дисков должна выполняться парно с каждой оси, чтобы сохранить равномерность тормозного усилия. Использование компонентов с различным износом приводит к неравномерному торможению и быстрому выходу из строя системы.

Рекомендуется регулярно контролировать уровень тормозной жидкости и проводить ее замену не реже чем раз в 2 года, что влияет на работоспособность суппортов и эффективность работы колодок и дисков.

Вопрос-ответ:

В чем принципиальная разница в устройстве тормозных колодок и тормозных дисков?

Тормозные колодки представляют собой наборы фрикционных накладок, закрепленных на металлической пластине. Они служат для создания трения при нажатии на диск и выполнены из материалов с высокой износостойкостью и термостойкостью. Тормозной диск — это металлический круглый элемент, который вращается вместе с колесом. Колодки прижимаются к диску, создавая тормозное усилие. По сути, колодки — это подвижная часть с фрикционной поверхностью, а диск — жесткая основа, к которой прикладывается давление.

Как износ колодок влияет на состояние тормозных дисков?

Когда колодки изнашиваются, их толщина уменьшается, и контакт с диском ухудшается. Если продолжать использовать сильно изношенные колодки, металлическая основа колодки может начать касаться диска, что вызывает царапины и деформацию поверхности диска. Это приводит к снижению эффективности торможения и появлению вибраций при нажатии на педаль. Кроме того, поврежденный диск сложнее отреставрировать, поэтому замена колодок вовремя помогает продлить срок службы дисков.

Почему тормозные диски иногда деформируются, а колодки — нет?

Диски подвергаются сильным нагрузкам и нагреву во время торможения. Быстрые перепады температуры, длительное торможение или неправильная эксплуатация могут вызвать тепловые деформации дисков, приводя к короблению или появлению трещин. Колодки при этом остаются менее подвержены деформации, так как состоят из фрикционного материала, способного выдерживать температуру и распределять давление. Но колодки изнашиваются механически — теряется толщина и эффективность трения, а диски могут деформироваться под влиянием теплового и механического стресса.

Какие материалы чаще всего используются для изготовления колодок и дисков, и как это влияет на их работу?

Колодки обычно изготавливают из смеси металлических, органических и керамических компонентов, что обеспечивает необходимое трение и устойчивость к нагреву. Органические колодки мягче и тише, но быстрее изнашиваются. Металлические и керамические выдерживают высокие температуры и служат дольше. Тормозные диски чаще делают из чугуна или стали — они обладают высокой теплопроводностью и прочностью. Сплавы и покрытия применяются для уменьшения износа и предотвращения коррозии. Выбор материалов влияет на износостойкость, устойчивость к нагреву и шумы при работе.

Как правильно определить момент замены колодок и дисков без специального оборудования?

Для колодок основным признаком износа служит толщина фрикционного слоя — если она приблизилась к минимальной отметке, требуется замена. Визуально можно оценить состояние, осмотрев колесо или сняв колпак. Шум при торможении — скрежет или визг — тоже говорит о том, что колодки стерлись. Для дисков обратить внимание на появление трещин, глубоких царапин, ржавчины и неровностей по поверхности. Вибрации при торможении и пульсация педали указывают на деформированные диски. Проверка этих признаков помогает определить необходимость ремонта или замены.
