Провод ANT (или ANT CONT, ANT POWER) на магнитоле предназначен для подачи управляющего напряжения на внешние устройства, такие как выдвижные антенны или антенные усилители. Обычно этот контакт выдаёт напряжение 12 В только при включённой магнитоле или активном режиме радио, что важно учитывать при подключении.
На большинстве современных моделей автомагнитол провод ANT имеет синий цвет или синий с белой полосой. Он выходит из разъёма питания головного устройства и не предназначен для подачи питания на активную акустику, усилители мощности или подсветку. Подключение к другим линиям, например, к постоянному плюсу, может привести к повреждению антенны или перегреву проводки.
В случае активной антенны с встроенным усилителем этот провод необходимо соединить с управляющим входом антенны, чтобы питание на усилитель подавалось только при необходимости. Если используется штатная антенна без усилителя или с механическим выдвижным приводом, провод ANT соединяется с управляющим входом моторного блока антенны, позволяя ей выдвигаться только при включении радиорежима.
Важно не путать провод ANT с проводом REM (Remote), который используется для активации внешнего усилителя. Их функции различны, несмотря на визуальное сходство. Перед подключением рекомендуется изучить схему подключения конкретной модели магнитолы, чтобы избежать ошибок и обеспечить стабильную работу оборудования.

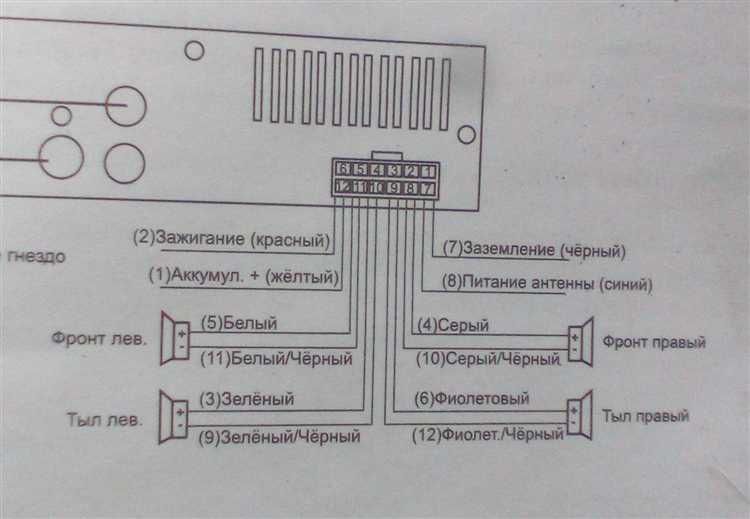

Назначение провода ANT и зачем он нужен
Провод ANT (антенна питания) используется для подачи управляющего напряжения на активные антенны и внешние устройства, требующие автоматического включения при активации магнитолы. Его задача – обеспечить питание антенному усилителю или антенне с моторизированным выдвижным механизмом.
При включении головного устройства на провод ANT подаётся напряжение 12 В, что запускает питание активной антенны. Это необходимо для нормальной работы радио, особенно в автомобилях с антеннами, встроенными в стекло или кузов. Без подачи питания усилитель антенны не активируется, и приём радиосигнала ухудшается.
Также провод ANT может использоваться для управления внешними модулями, например, усилителями. Он подаёт управляющий сигнал на включение, что позволяет синхронизировать включение внешнего оборудования с запуском магнитолы, исключая необходимость ручного управления питанием каждого устройства.
Важно не путать ANT с проводом REM (Remote). Хотя оба подают 12 В, провод REM предназначен именно для управления усилителями, а ANT – для антенн и устройств, связанных с радио. Неверное подключение может привести к нестабильной работе или повреждению оборудования.
Где находится ANT OUT на штатной и универсальной магнитоле
На штатных головных устройствах ANT OUT часто интегрирован в основной ISO-разъём. В большинстве случаев он подписан как ANT, ANT CONT или Power Antenna. На некоторых моделях вместо отдельной линии ANT используется общий управляющий выход, совмещённый с линией включения усилителя (AMP), что требует уточнения в технической документации автомобиля.
На универсальных магнитолах, особенно в моделях китайского производства или продукции вторичного рынка, ANT OUT чаще всего выведен в виде отдельного провода из задней части корпуса. Обычно он имеет синий или сине-белый цвет и маркируется как ANT, ANT OUT или ANT.PWR. Важно не путать его с проводом управления усилителем (AMP), так как они визуально и функционально схожи, но предназначены для разных целей.
Для точного определения ANT OUT рекомендуется свериться со схемой подключения, приведённой на корпусе магнитолы или в инструкции. При отсутствии маркировки – использовать мультиметр и проверить появление напряжения 12 В при включении радио.

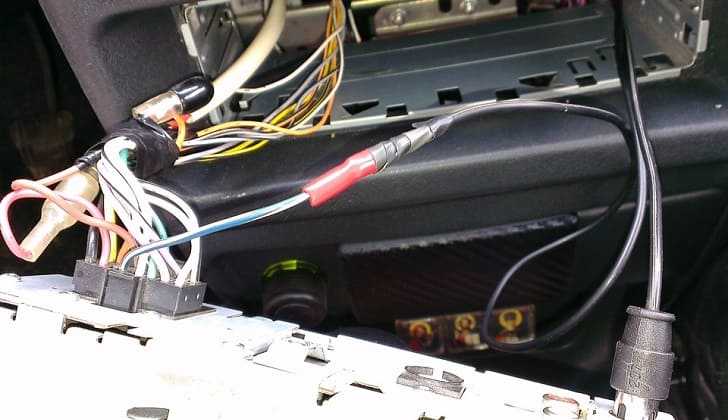

Как подключить провод ANT к активной антенне
Провод ANT (или ANT CONT) предназначен для подачи управляющего напряжения на внешние устройства, в том числе на активную антенну с встроенным усилителем. Обычно он подключается к соответствующему входу антенны, требующему питания +12 В при включении магнитолы.
Для корректного подключения выполняются следующие действия:
- Найдите провод ANT на задней панели магнитолы – он, как правило, синий или синий с белой полосой. Его функция – подавать +12 В при включении источника (обычно тюнера).
- Убедитесь, что антенна активная и требует питания. Это указывается в техническом описании или видно по наличию дополнительного кабеля питания, отличного от коаксиального сигнального кабеля.
- Подключите провод ANT от магнитолы к питающему проводу активной антенны. Обычно этот провод антенны – красный или синий.
- Проверьте надёжность соединения. Используйте клеммник, пайку или автомобильный коннектор. Изоляция обязательна.
- При необходимости установите предохранитель на линии питания антенны (на 0.5–1 А), если он не предусмотрен в конструкции антенны.
Если антенна питается через коаксиальный кабель (по технологии phantom power), а магнитола не поддерживает такую функцию, потребуется установка внешнего phantom-питания между антенной и магнитолой. В этом случае провод ANT подключается к питанию усилителя сигнала.
Подключение через ACC (красный провод питания магнитолы) нежелательно – в этом случае антенна будет получать питание всегда при включении зажигания, даже если не используется радио.

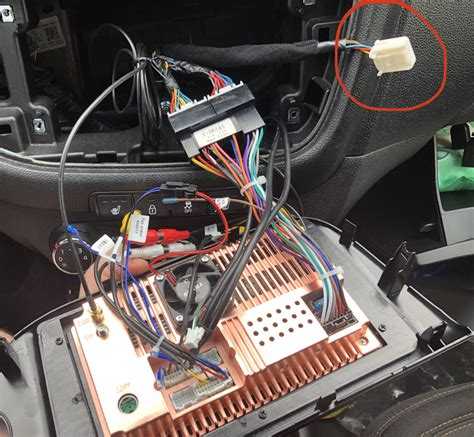

Можно ли подключить ANT к управлению усилителем
Провод ANT предназначен для подачи управляющего сигнала +12 В при включении магнитолы. Эта линия активируется одновременно с включением радиомодуля или всего головного устройства. По функциональности он схож с проводом REM (Remote), применяемым для активации внешнего усилителя.
Подключение провода ANT к клемме управления усилителем допустимо, если мощность выходного сигнала ANT достаточна для включения конкретного усилителя. В большинстве случаев ANT выдаёт ток до 150–300 мА, чего хватает для запуска реле питания усилителя. Однако при превышении допустимой нагрузки возможен перегрев цепи или выход из строя транзистора в магнитоле.
Если усилитель требует более высокого пускового тока, рекомендуется использовать промежуточное реле. В этом случае провод ANT подключается к управляющему входу реле, а уже через контакты реле подаётся питание на REM усилителя от постоянного источника +12 В.
Категорически не рекомендуется подключать несколько устройств (антенный усилитель, внешний усилитель, выдвижная антенна) напрямую к одному выходу ANT без использования реле. Это может привести к просадке напряжения и нестабильной работе всех компонентов.
Итог: использовать провод ANT для управления усилителем можно, но при условии оценки потребляемого тока и при необходимости – с применением дополнительного реле для разгрузки выходной цепи магнитолы.

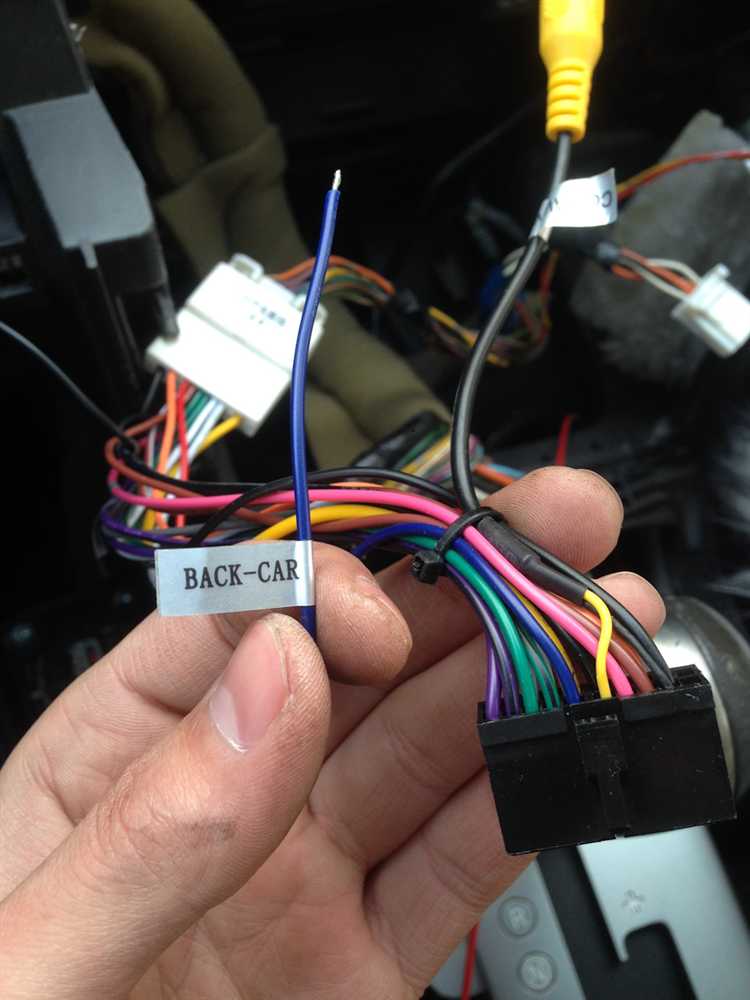

Что делать, если провод ANT отсутствует
Если в проводке магнитолы нет выделенного провода ANT (обычно синего цвета с маркировкой ANT или ANT CONT), это не означает, что подключение активной антенны или усилителя невозможно. Вариантов несколько, выбор зависит от конкретной схемы установки и функций устройства.
- Проверь наличие провода REM (Remote) – он часто используется для включения внешнего усилителя, но его также можно применить для подачи питания на антенну. Обычно он обозначается как REM OUT или AMP CONT и подаёт +12 В при включении магнитолы.
- Задействуй выход ACC – если ни ANT, ни REM отсутствуют, можно использовать провод, идущий от замка зажигания (ACC). В этом случае антенна будет получать питание при включённом зажигании, а не только при активации магнитолы.
- Организуй питание через реле – если питание антенны или усилителя требует изоляции от основных цепей, используется схема с реле: управляющий сигнал берётся с линии ACC или подсветки, а питание подаётся напрямую с предохранённой линии от аккумулятора.
- Установи отдельную кнопку – в крайних случаях можно поставить тумблер на подачу +12 В для ручного включения антенны. Это не самое удобное решение, но оно исключает паразитные токи при выключенной магнитоле.
Перед подключением обязательно проверь технические характеристики антенны или усилителя: допустимое напряжение, ток потребления и требования к линии питания. Неправильный источник может привести к выходу из строя компонентов.
Ошибки при подключении ANT и как их избежать
Основная ошибка при подключении провода ANT – неправильное подключение к разъёму магнитолы. ANT должен быть подключён к клемме, обозначенной как ANT или ANT OUT, иначе активная антенна не будет получать питание и не сможет усиливать сигнал.
Часто встречается ошибка подключения ANT напрямую к акустическим выходам или к питанию 12 В без согласования. Это может привести к повреждению магнитолы или антенны. Для активной антенны важно, чтобы подача питания происходила через специально выделенный выход ANT, который рассчитан на управление антенным усилителем.
Некорректное подключение ANT к усилителю звука вместо антенны вызывает неправильное функционирование обеих систем. Проверьте маркировку контактов и руководствуйтесь схемой подключения, указанной в инструкции к магнитоле.
Отсутствие заземления антенны при подключении провода ANT снижает качество приёма и увеличивает уровень помех. В случае активной антенны важно обеспечить правильное заземление через корпус автомобиля или специальный провод.
Ошибка подключения ANT к антенне без согласования сопротивления ведёт к снижению усиления и искажению сигнала. Используйте рекомендованные производителем активные антенны с соответствующим входным сопротивлением.
Для предотвращения ошибок рекомендуется:
| Ошибка | Рекомендация по устранению |
|---|---|
| Подключение ANT к неправильному разъёму магнитолы | Проверить маркировку разъёмов, использовать только ANT или ANT OUT |
| Подключение к питанию 12 В без согласования | Использовать только выход ANT с контролем напряжения (обычно 12 В, 100 мА) |
| Подключение ANT к усилителю вместо антенны | Разделять цепи антенны и усилителя, следовать схеме магнитолы |
| Отсутствие заземления антенны | Обеспечить качественное заземление на кузов автомобиля |
| Использование неподходящей активной антенны | Применять антенны с параметрами, рекомендованными производителем магнитолы |
Вопрос-ответ:
Для чего нужен провод ANT на магнитоле и куда его обычно подключают?
Провод ANT служит для подачи питания на активную антенну, которая усиливает сигнал радио. Обычно этот провод подключается к выходу ANT OUT на магнитоле, который подаёт 12 В при включении устройства. Если магнитола штатная, выход ANT может быть отдельным проводом или частью разъёма, а на универсальных моделях это часто отдельный провод с обозначением ANT или ANT OUT.
Можно ли подключить провод ANT напрямую к антенне без магнитолы?
Нет, провод ANT рассчитан на работу именно с магнитолой, поскольку сигнал питания подаётся только при включении устройства. Если подключить напрямую к антенне без магнитолы, питание не будет подаваться, и активная антенна работать не будет. Для корректной работы необходим контакт с магнитолой, который управляет подачей напряжения на антенну.
Что делать, если на магнитоле нет отдельного провода ANT или ANT OUT?
В некоторых случаях магнитола не оснащена отдельным проводом для антенны. Тогда можно использовать подключение к источнику питания, который активируется вместе с магнитолой, например, к проводу ACC (зажигание). Но это требует точного понимания схемы подключения, чтобы не повредить оборудование и не вызвать ложных срабатываний. Рекомендуется проверить документацию устройства или обратиться к специалисту.
Можно ли использовать провод ANT для управления усилителем звука?
Провод ANT предназначен для питания активной антенны и подаёт постоянное напряжение 12 В. Теоретически его можно применить для включения усилителя звука, если усилитель рассчитан на такой тип управления. Однако не все усилители поддерживают прямое подключение через провод ANT, и может потребоваться дополнительное реле или адаптер. Необходимо учитывать технические характеристики обоих устройств.
Как проверить правильность подключения провода ANT на магнитоле?
Для проверки нужно включить магнитолу и с помощью мультиметра измерить напряжение на проводе ANT или ANT OUT. В момент включения магнитолы на этом проводе должно появиться напряжение около 12 В. Если напряжения нет, значит подключение выполнено неправильно или магнитола не подаёт сигнал питания. Также стоит проверить целостность провода и надёжность контактов.
