Как вытащить прошивку из ардуино

Извлечение прошивки из платы Arduino требует точного понимания аппаратной части и инструментов программирования. Для этого обычно используют программаторы, например USBasp или USBtinyISP, которые подключаются к ISP-разъему на плате. Основной задачей является считывание содержимого флеш-памяти микроконтроллера ATmega328P или аналогичного.

Процесс начинается с подготовки оборудования и программного обеспечения. Необходимо установить соответствующие драйверы и специализированные утилиты, например avrdude – широко используемую консольную программу для работы с микроконтроллерами AVR. Для корректного подключения важно правильно определить пины MOSI, MISO, SCK и RESET, поскольку неправильное подключение может повредить устройство или привести к ошибкам считывания.

Извлечённая прошивка представлена в формате HEX-файла, который можно сохранить для анализа, резервного копирования или модификации. Важно учитывать, что некоторые платы Arduino могут иметь защиту от чтения, установленную в битах конфигурации микроконтроллера. Для обхода такой защиты требуется более сложный подход и специализированные инструменты.

Выбор оборудования для чтения памяти микроконтроллера Arduino

Для извлечения прошивки из платы Arduino необходим программатор, способный взаимодействовать с микроконтроллером на уровне памяти. Наиболее популярны устройства, поддерживающие протокол ISP (In-System Programming), такие как USBasp и AVR ISP mkII. USBasp выделяется доступной ценой и совместимостью с большинством моделей Arduino на базе микроконтроллеров AVR.

Кроме программатора, потребуется адаптер с разъемами для подключения к целевой плате. Обычно это 6- или 10-контактные кабели, соответствующие разъемам ICSP на Arduino. Наличие коннекторов с четкой маркировкой облегчает подключение и снижает риск ошибок при считывании.

Для работы с платами на базе более новых контроллеров, например ESP8266 или ARM, понадобится специализированное оборудование – например, USB-to-Serial конвертеры с поддержкой режима программирования. В таком случае требуется дополнительное ПО для установления связи и чтения памяти.

Важно, чтобы программатор имел поддержку чтения и записи через ПО avrdude или аналогичные утилиты. Совместимость с этими программами гарантирует корректное извлечение содержимого памяти и возможность создания бэкапа прошивки.

Для повышения стабильности процесса желательно использовать устройства с внешним питанием или с возможностью питания целевой платы через программатор. Это уменьшит влияние нестабильных источников питания на чтение памяти и предотвратит ошибки.

Если плата Arduino защищена от чтения через установленные битовые защиты, стандартные программаторы не смогут получить доступ к прошивке. В таких случаях может понадобиться аппаратное вмешательство – например, использование дешифраторов памяти или специализированных устройств для обхода защит.

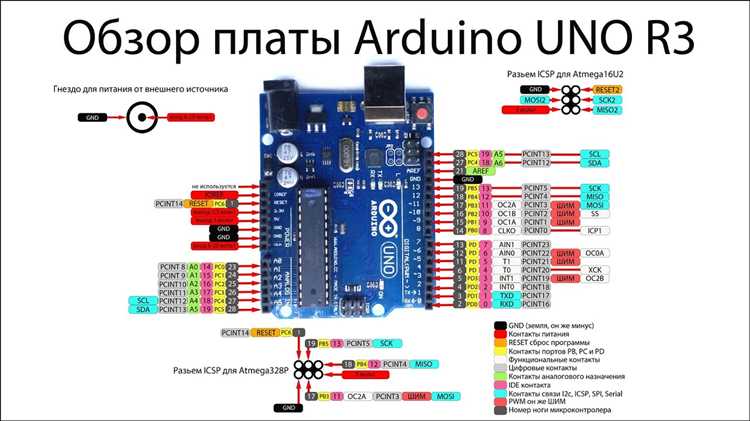

Подключение программатора к Arduino для извлечения прошивки

Важное требование – питание платы Arduino должно оставаться включенным, если программатор не обеспечивает питание. Обычно программатор подает питание через линию VCC, но при сомнениях лучше подключить питание Arduino отдельно от USB или внешнего источника 5 В.

Для подключения используйте короткие качественные провода, избегайте перекрещивания и чрезмерного натяжения. Если используется разъем 6-pin ICSP, провода подключаются в следующем порядке: 1 – MISO, 2 – VCC, 3 – SCK, 4 – MOSI, 5 – RESET, 6 – GND. Убедитесь, что ориентация разъема совпадает с распиновкой программатора.

Перед началом процедуры извлечения рекомендуется проверить целостность соединений мультиметром, а также отключить любые дополнительные модули или периферийные устройства, которые могут мешать доступу к микроконтроллеру.

Использование avrdude для считывания прошивки с Arduino

avrdude – утилита командной строки для работы с микроконтроллерами AVR, включая Arduino. Для считывания прошивки необходим программатор, совместимый с avrdude, например USBasp или сам Arduino, настроенный как ISP.

Основная команда для извлечения прошивки выглядит так:

avrdude -c [программатор] -p [микроконтроллер] -P [порт] -b [скорость] -U flash:r:[файл]:r

Здесь:

-c – тип программатора (например, usbasp, arduino);

-p – модель микроконтроллера (например, m328p для ATmega328P);

-P – порт подключения (например, COM3 или /dev/ttyUSB0);

-b – скорость передачи данных (для Arduino обычно 115200, для USBasp не требуется);

-U flash:r:[имя_файла]:r – команда чтения flash-памяти в файл в формате raw.

Перед выполнением команды убедитесь, что программатор корректно подключен к плате и драйверы установлены. Например, для считывания прошивки с Arduino Uno через USBasp команда будет:

avrdude -c usbasp -p m328p -U flash:r:firmware_backup.hex:r

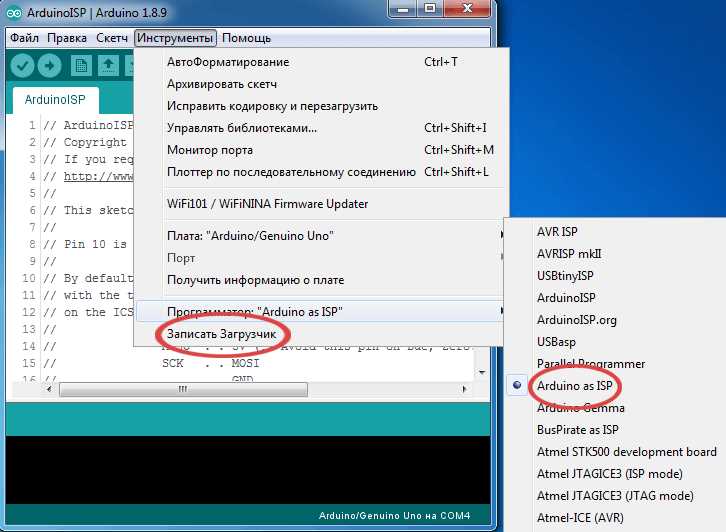

Если используется Arduino как программатор, подключите его к компьютеру и укажите порт, например:

avrdude -c arduino -p m328p -P COM3 -b 115200 -U flash:r:backup.hex:r

Файл с прошивкой в формате HEX можно затем открыть в редакторе или использовать для повторной записи на плату.

Сохранение прошивки в файл и проверка целостности данных

Для сохранения прошивки, считанной с Arduino, используется утилита avrdude. Команда для записи в файл имеет следующий вид:

avrdude -c программатор -p mcu -U flash:r:имя_файла.bin:r

где:

• -c программатор – тип программатора (например, usbasp);
• -p mcu – модель микроконтроллера (например, m328p для ATmega328P);
• -U flash:r:имя_файла.bin:r – операция чтения flash-памяти и сохранение в бинарный файл.

Для проверки целостности записанной прошивки используют контрольные суммы. Рекомендуется вычислить хэш-функцию файла, например, SHA-256:

sha256sum имя_файла.bin

Значение хэша фиксируется и сравнивается при повторном считывании. Совпадение гарантирует идентичность данных.

Также можно использовать встроенные средства avrdude для верификации:

avrdude -c программатор -p mcu -U flash:v:имя_файла.bin

Опция v сравнит содержимое flash с файлом, сообщая о несовпадениях.

При возникновении ошибок рекомендуется повторить процедуру считывания. Для надежности можно считывать прошивку несколько раз и сравнивать результаты через хэш.

Анализ и декомпиляция извлечённой прошивки Arduino

Извлечённый файл прошивки представляет собой бинарный дамп памяти микроконтроллера, чаще всего в формате .hex или .bin. Для анализа потребуется декомпилятор или дизассемблер, ориентированный на архитектуру AVR (например, Atmel AVR Assembler или IDA Pro с соответствующим модулем).

Начинайте с конвертации HEX-файла в бинарный формат, если это необходимо, с помощью утилит вроде avr-objcopy. Бинарник удобнее для большинства дизассемблеров и анализа.

Далее загрузите бинарник в дизассемблер, задав архитектуру AVR 8-bit. Важно учесть стартовый адрес загрузки и возможные смещения, чтобы корректно определить точки входа и таблицы прерываний.

Для облегчения анализа полезно использовать схемы исходного устройства, а также документацию на микроконтроллер. Выделяйте в коде функции, управляющие периферией, таймерами и прерываниями, поскольку именно там сосредоточена логика работы прошивки.

Для восстановления структуры кода рекомендуется разбивать программу на логические блоки, анализируя команды перехода и вызовов подпрограмм. Используйте комментарии и маркеры в дизассемблере для фиксации найденных функций и важных участков.

Проверяйте контрольные суммы и адреса в прошивке, чтобы убедиться в целостности данных. При наличии загрузчиков или бутлоадеров их код следует выделить отдельно, так как они могут отличаться от основного приложения.

Для дальнейшего анализа можно применить специализированные инструменты, например AVR Freaks tools, AVR Studio или Ghidra с поддержкой AVR, что повысит точность понимания кода.

Способы обхода защиты от чтения прошивки на Arduino

Защита от чтения (Lock Bits) на микроконтроллерах AVR, применяемых в Arduino, блокирует прямое считывание содержимого флеш-памяти через стандартные программаторы. Для обхода этой защиты существуют несколько технических методов, основанных на аппаратных и программных приемах.

1. Аппаратный сброс защиты с помощью высоковольтного программирования (HVPP или HVSP)

   Высоковольтное программирование предполагает подачу 12 В на линию RESET микроконтроллера, что позволяет получить доступ к памяти независимо от установленных бит защиты. Этот метод требует специализированного оборудования и знания схемы платы. При успешном выполнении HVPP:

   • Защита снимается аппаратно.
   • Прошивка становится доступна для чтения и записи.
   • Все данные могут быть считаны через программатор.

   Минус – необходимость временного вмешательства в аппаратную часть платы и наличие высоковольтного программатора.

2. Подача питания на отдельные ножки микроконтроллера для обхода защиты

   Метод основан на контролируемом включении питания и сигнала RESET, что в редких случаях позволяет сбросить биты защиты. Для этого требуется:

   • Изоляция микроконтроллера от остальной схемы.
   • Манипуляции с подачей питания на VCC и линию RESET.

   Данный способ сложен в реализации и работает далеко не на всех моделях Arduino.

3. Использование программаторов с поддержкой функций обхода защиты

   Некоторые продвинутые программаторы (например, Atmel-ICE, JTAGICE3) имеют встроенные функции для обхода Lock Bits с помощью аппаратных триков и расширенных протоколов. При этом:

   • Прошивка считывается частично или полностью.
   • Существуют ограничения по моделям микроконтроллеров и версиям прошивки.

4. Физическое удаление чипа и чтение памяти вне платы

   Извлечение микроконтроллера из платы позволяет применить специализированные методы:

   • Подключение к оборудованию с расширенными возможностями обхода защиты.
   • Применение анализа на уровне микросхемы (например, микроскопия, лазерное выпаривание защитных слоев) – требует профессионального оборудования.

   Этот способ является крайним и сложным, обычно применяется в лабораториях и специализированных сервисах.

5. Взлом прошивки через эксплуатацию уязвимостей в загрузчике (Bootloader)

   Некоторые версии загрузчиков позволяют частично считать или изменить код, если есть доступ к интерфейсам UART или SPI. Для этого нужно:

   • Обнаружить и использовать баги в загрузчике.
   • Провести атаку на программном уровне с помощью нестандартных команд.

   Способ зависит от конкретной реализации загрузчика и редко эффективен против современных версий.

Типичные ошибки при извлечении прошивки и способы их устранения

Ошибка: Неправильное подключение программатора к плате.

Решение: Проверить распиновку микроконтроллера и программатора, использовать мультиметр для контроля контактов. Убедиться, что питание подается стабильно и правильно.

Ошибка: Защита от чтения (Lock Bits) активирована.

Причина: Микроконтроллер запрещает внешнее чтение памяти, что вызывает ошибку или возвращает пустой файл.

Решение: Использовать специализированные программаторы с функцией обхода защиты или методы аппаратного взлома (например, с помощью питания пониженным напряжением, подавления тактовых сигналов). Альтернативно – попытаться обновить загрузчик, если есть доступ к прошивке с программатора.

Ошибка: Прерывание процесса из-за нестабильного питания.

Причина: Колебания напряжения при считывании вызывают ошибки передачи данных.

Решение: Использовать стабилизированный источник питания, проверить кабели и разъемы на предмет повреждений, избегать подключения через длинные USB-удлинители.

Ошибка: Неверные параметры avrdude или другой утилиты.

Причина: Ошибки в указании модели микроконтроллера, скорости передачи, интерфейса программатора.

Решение: Точно указать модель MCU (например, atmega328p), использовать рекомендованные скорости передачи (обычно 19200 или 115200 бод), сверять параметры с документацией платы и программатора.

Ошибка: Повреждение микроконтроллера или платы.

Причина: Механические повреждения, статический разряд или предыдущие неудачные попытки перепрошивки.

Решение: Проверить плату визуально и тестером, при необходимости заменить микроконтроллер, использовать антистатические меры при работе с платой.

Ошибка: Неполное или некорректное сохранение файла прошивки.

Причина: Сбой в программном обеспечении или ошибочная команда записи файла.

Решение: Сохранять файл в бинарном формате, использовать проверенные версии утилит, перепроверять размер извлечённого файла и контрольные суммы (CRC, MD5).

Вопрос-ответ:

Какие инструменты нужны для самостоятельного извлечения прошивки с платы Arduino?

Для извлечения прошивки потребуется программатор, поддерживающий микроконтроллер на вашей плате Arduino, например, USBasp или AVRISP mkII. Также понадобится компьютер с установленной программой avrdude, которая умеет читать содержимое памяти микроконтроллера. Не забудьте о необходимых кабелях и правильном подключении программатора к Arduino, учитывая распиновку и питание платы.

Можно ли извлечь прошивку с Arduino, если на ней включена защита от чтения?

Если активирована защита от чтения, стандартными средствами извлечь содержимое памяти не получится. Защита блокирует доступ к флеш-памяти микроконтроллера. Некоторые способы обхода включают аппаратные методы, например, использование специального программатора с функцией обхода защиты или анализ физического сигнала. Однако такие методы требуют опыта и могут повредить устройство.

Как проверить целостность извлечённой прошивки и убедиться, что данные считаны корректно?

После чтения прошивки с помощью avrdude или другого инструмента стоит сверить контрольную сумму файла с ожидаемой, если она известна. Для этого можно использовать CRC или MD5 хэши. Также полезно сравнить содержимое с резервной копией или исходным файлом, если он есть. Визуальная проверка файла прошивки не всегда информативна, поэтому контрольные суммы и тестирование на устройстве – лучший способ подтвердить правильность данных.

Как правильно подключить программатор к плате Arduino для извлечения прошивки?

Подключение зависит от модели платы и программатора. Обычно используются SPI выводы (MISO, MOSI, SCK, RESET, GND и VCC). Важно соблюдать правильную распиновку и обеспечить питание платы. Для стандартных Arduino Uno и подобных программатор подключается к 6-контактному ISP-разъему. Перед подключением стоит свериться с документацией, чтобы избежать ошибок и повреждений.
