На инжекторной ВАЗ 2109 электрический бензонасос – один из ключевых компонентов топливной системы. При его отказе двигатель не запускается, либо глохнет вскоре после запуска. Распространённые причины неисправности включают выход из строя самого насоса, проблемы с электропитанием, засор топливного фильтра или неисправность реле.
Первичный способ диагностики – проверка звука работы бензонасоса при включении зажигания. Если характерного жужжания не слышно, вероятна проблема с подачей напряжения или с самим насосом. Напряжение на контактах разъёма топливного насоса в норме должно быть около 12 В при включённом зажигании. Отсутствие питания – повод проверить предохранитель F3 (15 А) и реле бензонасоса, расположенные в монтажном блоке.
Если питание поступает, но насос не включается, следует демонтировать модуль из бака и прозвонить обмотку мультиметром. Сопротивление исправного насоса обычно находится в пределах 1–5 Ом. При показаниях вне этого диапазона насос подлежит замене. Также рекомендуется осмотреть контакты разъёма на предмет коррозии и оплавления.
Засорённый топливный фильтр создаёт избыточное сопротивление, что может привести к снижению давления и перегрузке бензонасоса. На ВАЗ 2109 с инжектором фильтр расположен под днищем автомобиля, рядом с правым задним колесом. Замена фильтра рекомендуется каждые 30–40 тыс. км. При появлении характерных симптомов – дергание, провалы при разгоне – замена фильтра проводится внепланово.
Игнорирование признаков неисправности бензонасоса может привести к перегреву и полному выходу его из строя. Своевременная проверка питания, сопротивления, давления в рампе и состояния фильтров позволяет избежать затрат на замену модуля и предотвратить сбои в работе двигателя.
Признаки неисправности бензонасоса на инжекторной 2109
Снижение динамики при разгоне и нестабильная тяга на оборотах выше 3000 может быть следствием падения давления в топливной магистрали. При этом двигатель «тупит», особенно при резком нажатии на педаль газа.
Провалы и рывки при движении часто сопровождаются кратковременным исчезновением подачи топлива. Это может быть связано с износом щёток электродвигателя насоса или загрязнением сетки-фильтра в баке.
Гул или посторонние звуки со стороны бензобака во время работы насоса сигнализируют о его перегреве, износе подшипников или работе «на сухую» из-за низкого уровня топлива.
Отсутствие характерного звука включения насоса при включении зажигания (гул в течение 2–3 секунд) свидетельствует либо об отсутствии питания на насос, либо о полном выходе его из строя.
Проверку давления топлива в рампе целесообразно проводить с использованием манометра: нормальное значение – около 3,0 атмосферы. Любые отклонения требуют диагностики не только насоса, но и регулятора давления.
Запах бензина при работающем моторе в салоне или под капотом может быть косвенным признаком нестабильной работы топливной системы, вызванной перебоями в работе насоса или его неплотными соединениями.
Проверка предохранителя и реле бензонасоса
На инжекторной ВАЗ 2109 подача топлива зависит от исправности предохранителя и реле бензонасоса. При отказе насоса первым шагом следует проверить именно эти элементы.
Предохранитель F3 (15 А) отвечает за цепь питания бензонасоса. Он расположен в монтажном блоке под капотом. Для проверки следует извлечь предохранитель и визуально осмотреть его на наличие перегоревшей перемычки. При сомнениях используйте мультиметр в режиме прозвонки – сопротивление должно быть близко к нулю. При отсутствии контакта замените предохранитель аналогичным на 15 А.
Реле бензонасоса расположено рядом с монтажным блоком и может быть обозначено как К10 или аналогичное по схеме. Для проверки снимите реле и замкните контакты 30 и 87 на колодке – при этом насос должен начать работать. Если насос запускается, реле неисправно и подлежит замене. При отсутствии реакции проверьте наличие питания на контакте 30 и управляющего сигнала с ЭБУ на контакт 85 при включении зажигания.
Также важно убедиться в отсутствии коррозии и подгорания контактов в колодках реле и предохранителя. Даже незначительное окисление может вызывать пропадание питания на насос.
Диагностика электрической цепи питания насоса

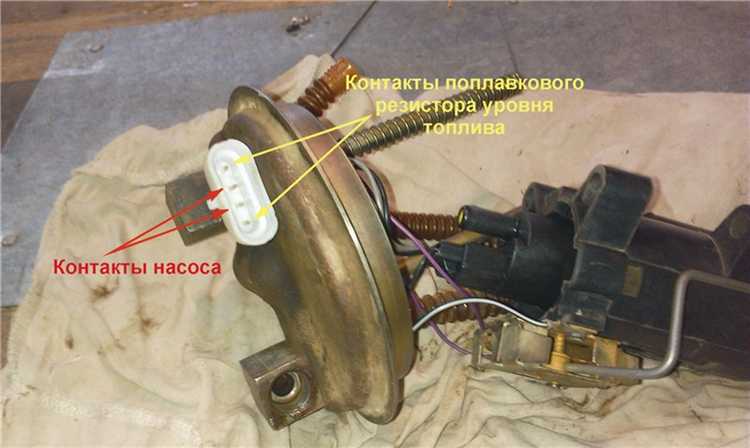

Проверку следует начать с измерения напряжения на колодке бензонасоса. Для этого отсоединяют фишку с проводами на модуле, включают зажигание и измеряют напряжение между черно-красным (плюс) и черным (масса) проводами. При рабочей системе на контактах должно быть около 12 В в течение 2–3 секунд после включения зажигания.
Если напряжения нет, проверяется реле бензонасоса, расположенное в монтажном блоке под капотом. На ВАЗ 2109 с инжектором оно управляется контроллером, который включает его на короткое время при включении зажигания. При подозрении на неисправность реле можно временно заменить его аналогичным заведомо исправным или замкнуть управляющие контакты вручную для проверки.
Следующий шаг – прозвонка цепи питания. Провод от реле до насоса должен иметь сопротивление менее 1 Ом. Любое превышение указывает на повреждение изоляции, окисление разъемов или обрыв. Особое внимание следует уделить контактам в монтажном блоке и задней части автомобиля – там часто появляются скрытые дефекты из-за влаги.
Контроль массы обязателен. При слабом контакте по «массе» насос будет работать нестабильно или не запускаться. Надежное соединение массы бензонасоса с кузовом должно быть проверено визуально и мультиметром. Сопротивление между черным проводом фишки и «минусом» аккумулятора должно быть близким к нулю.
При отсутствии явных повреждений рекомендуется снять и прозвонить все участки цепи с помощью схемы электропроводки. Особое внимание – к предохранителю F3 (15 А) и соединению с контроллером. Также необходимо проверить, подается ли управляющее напряжение на обмотку реле при включении зажигания.
При наличии всех напряжений и исправной цепи, но отсутствии работы насоса, причина с высокой вероятностью находится внутри модуля или самого электродвигателя.
Как проверить работу бензонасоса без демонтажа
Далее проверь наличие давления в топливной рампе. Для этого на рампе установлен диагностический штуцер под клапаном (похож на автомобильный ниппель). При кратковременном нажатии на золотник с помощью отвертки или другого подходящего инструмента должно появиться характерное шипение и выброс топлива под давлением. Отсутствие давления указывает на то, что насос не качает либо не включается.

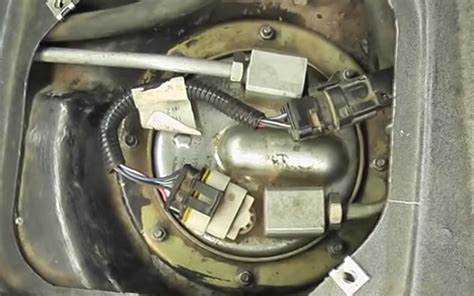

Следующий способ – замер напряжения на разъеме питания бензонасоса. Открой лючок под задним сиденьем и подключи мультиметр к контактам разъема насоса. При включении зажигания на проводах должно появляться напряжение 12 В на 1–2 секунды. Отсутствие напряжения говорит о проблеме в реле, предохранителе или проводке.
Еще один способ – использовать диагностический сканер OBD-II (при наличии соответствующего блока в инжекторной системе). Некоторые сканеры позволяют контролировать давление топлива и включение насоса через данные ЭБУ.
Если насос включается, но давление в рампе низкое, возможна засоренность фильтра, повреждение регулятора давления или износ самого насоса. Для уточнения требуется дальнейшая проверка, но на данном этапе демонтаж еще не обязателен.
Механические причины отказа бензонасоса
Заклинивание ротора электродвигателя может быть вызвано попаданием мелких частиц из-за разрушения фильтра-сеточки или использования загрязнённого топлива. Это приводит к перегреву обмоток и выходу из строя всей насосной части.
Износ лопастей или крыльчатки внутри корпуса насоса снижает производительность и давление. При этом мотор может работать, но двигатель не запускается или глохнет при нагрузке. Признак – пониженное давление в рампе при проверке манометром.
Деформация или разрушение клапанов внутри насосного узла нарушает циркуляцию топлива. Это встречается при использовании нештатного топлива с агрессивными примесями либо при длительной работе с перегретым бензином в баке.
Подсос воздуха через трещины в шлангах внутри модуля или на выходе из насоса вызывает потерю давления и неравномерную подачу. Проверку проводят визуально после демонтажа крышки бака и кратковременного включения зажигания.

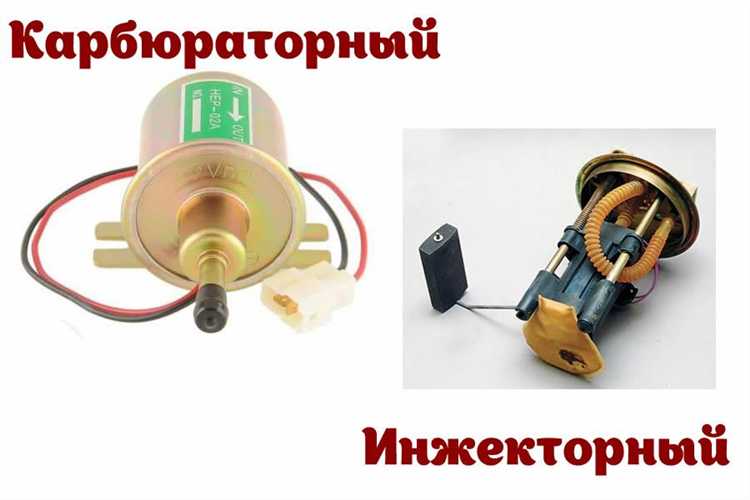

Замена бензонасоса: инструменты и пошаговая инструкция
Для замены бензонасоса на ВАЗ 2109 инжектор потребуются следующие инструменты:
- набор торцевых головок и ключей (обычно 8, 10, 13 мм);
- отвёртки крестовая и плоская;
- пассатжи или плоскогубцы;
- ёмкость для слива бензина;
- резиновые перчатки и ветошь;
- новый бензонасос с уплотнительными элементами;
- мультиметр для проверки электропитания (по необходимости).
- Отключите аккумулятор для исключения короткого замыкания.
- Снимите заднее сиденье, чтобы получить доступ к люку бензобака.
- Открутите крепления люка и аккуратно поднимите его.
- Отсоедините электрические разъёмы бензонасоса.
- Снимите топливные шланги, удерживая ёмкость для сбора остатка топлива.
- Ослабьте крепёж бензонасоса, обычно это болты или гайки, и извлеките насос вместе с фильтром.
- Очистите посадочное место от грязи и остатков топлива.
- Установите новый бензонасос, убедившись в правильной посадке и герметичности уплотнителей.
- Подключите топливные шланги и электропитание, проверяя надежность креплений.
- Закройте люк бензобака и зафиксируйте его болтами.
- Подсоедините аккумулятор и включите зажигание для проверки работы бензонасоса.
В процессе работы важно избегать искр и открытого огня из-за высокой возгораемости топлива. Проверку электрических контактов и герметичности соединений следует выполнять тщательно для предотвращения дальнейших поломок.
Проверка работы нового насоса после установки
После монтажа нового бензонасоса на ВАЗ 2109 инжектор важно убедиться в его корректной работе и отсутствии проблем с подачей топлива.
- Включите зажигание без запуска двигателя. Услышьте характерный гудок насоса в течение 2–3 секунд. Его отсутствие указывает на возможные ошибки подключения или неисправности.
- Запустите двигатель. Двигатель должен работать ровно без провалов оборотов. Перебои или глохание свидетельствуют о недостаточной подаче топлива.
- Проверьте давление топлива в рампе с помощью манометра. Для ВАЗ 2109 нормальный показатель составляет 2,8–3,2 бар. Значение ниже нормы требует повторной проверки установки и состояния фильтра.
- Осмотрите места соединений топливных магистралей на предмет подтеков. Наличие капель топлива запрещено, так как это повышает риск возгорания и снижает давление.
- Проверьте работу реле и предохранителей бензонасоса, убедитесь в отсутствии перегрева контактов и надежности зажимов.
Если на любом из этапов выявлены отклонения, устраните причины до дальнейшей эксплуатации.
Вопрос-ответ:
Почему бензонасос на ВАЗ 2109 инжектор не включается при повороте ключа зажигания?
Отсутствие включения бензонасоса может быть связано с отсутствием питания на его клеммах. Для проверки нужно измерить напряжение на разъеме насоса при включении зажигания. Если питания нет, проблема может быть в предохранителе, реле бензонасоса или проводке. Также стоит проверить целостность самого насоса и правильность его подключения.
Какие признаки указывают на неисправность бензонасоса ВАЗ 2109 с инжектором?
Основные признаки: отсутствие подачи топлива к двигателю, прерывистая работа мотора, трудности с запуском, слабая реакция на педаль газа, повышенный расход топлива. При проверке слышно отсутствие характерного шума работы насоса или слабый уровень давления в топливной системе. Эти симптомы требуют точной диагностики для подтверждения неисправности.
Можно ли проверить бензонасос ВАЗ 2109 инжектор без снятия топливного бака?
Да, проверку можно выполнить без демонтажа бака. Для этого используют мультиметр и манометр. Проверяют наличие напряжения на насосе при включении зажигания и замеряют давление топлива в рампе. Также можно прослушать работу насоса через днище бака – он должен издавать ровный гул. Если насос не работает или давление низкое, необходима его замена или ремонт.
Как заменить бензонасос на ВАЗ 2109 с инжектором и какие инструменты потребуются?
Для замены понадобится набор ключей (обычно на 10 и 13), отвертка, ёмкость для сбора топлива и новый насос. Сначала снимается заднее сиденье, затем открывается лючок бензонасоса в баке. Отключают клеммы и топливные магистрали, извлекают старый насос. Устанавливают новый, подключают все в обратном порядке. После замены проверяют работу насоса включением зажигания и замером давления.
