Первое, что следует проверить – наличие напряжения в розетке и соответствие входного тока характеристикам зарядного устройства. Например, при падении напряжения ниже 210 В большинство устройств прекращают работу или переходят в режим защиты. Также стоит осмотреть вилку и провод: часто повреждение изоляции или неплотный контакт становятся причиной прерывистой подачи питания.
Следующий шаг – осмотр выходного кабеля и клемм. Окисление, загрязнение или слабое крепление могут препятствовать нормальной передаче тока. Если при подключении к аккумулятору не загораются индикаторы или отсутствует щелчок реле, велика вероятность механического повреждения внутри корпуса.
Также необходимо учитывать тип зарядного устройства. Импульсные модели чувствительны к состоянию аккумулятора и могут не запускаться, если напряжение на клеммах опустилось ниже определённого порога (часто 7–8 В). В таких случаях помогает предварительная «подзарядка» от другого источника или временное соединение с рабочим АКБ параллельно.
Наконец, неисправность может быть связана с электроникой самого устройства: перегоревший предохранитель, сбой контроллера или выход из строя платы управления. Эти элементы требуют вскрытия корпуса и диагностики с помощью мультиметра, желательно в сервисных условиях.

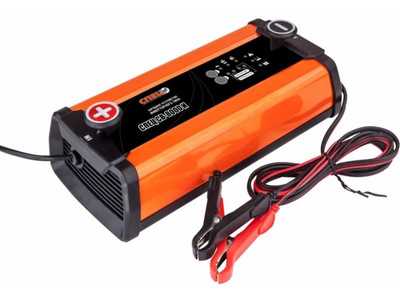

Проверка подключения к электросети и предохранителей
Перед диагностикой зарядного устройства следует убедиться, что оно получает питание от сети. Подключите вилку к исправной розетке и проверьте наличие напряжения с помощью мультиметра. Если напряжение отсутствует, замените розетку или используйте удлинитель с подтверждённой исправностью.
Далее проверьте сетевой шнур устройства. При наличии повреждений изоляции, перегибов или оплавленных участков использовать устройство запрещено. Кабель должен быть заменён полностью, а не частично.
Многие зарядные устройства оснащены встроенным предохранителем, обычно расположенным возле гнезда питания или под крышкой корпуса. Извлеките предохранитель и измерьте его сопротивление. При значении, стремящемся к бесконечности, элемент подлежит замене. Использовать предохранители с номиналом выше указанного производителем нельзя – это приводит к повреждению внутренних цепей устройства.
Если предохранитель исправен, но устройство по-прежнему не включается, проверьте внутренние соединения на наличие окислов или перегоревших элементов, особенно в области подключения кабеля к плате. Визуальный осмотр под увеличением может выявить микротрещины и обрывы дорожек.
Все действия с открытым корпусом должны проводиться при полном отключении устройства от сети. Несоблюдение этого правила может привести к поражению электрическим током или выходу из строя компонентов.

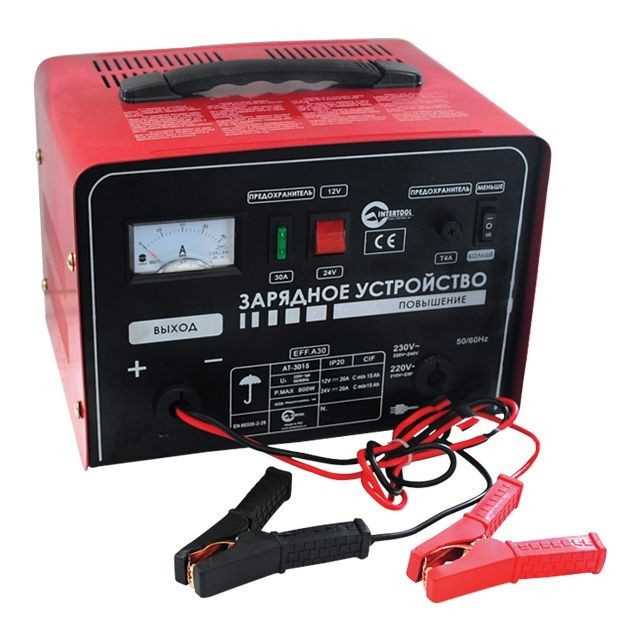

Определение неисправности вилки или сетевого кабеля
Проблемы с вилкой или сетевым кабелем – частая причина отсутствия питания на зарядном устройстве. Визуальный осмотр не всегда позволяет точно выявить повреждение, поэтому необходимы дополнительные действия.
- Проверьте целостность изоляции по всей длине кабеля. Даже незначительные трещины могут указывать на внутренний обрыв.
- Надавите на кабель в разных местах при подключённом устройстве. Если в процессе появляются кратковременные признаки работы зарядки, значит, внутри нарушен контакт.
- Осмотрите вилку на предмет следов нагрева, оплавления или обрыва проводов в точке соединения с корпусом. Такие дефекты часто возникают из-за перегрузки сети или механического повреждения.
Для точной диагностики используйте мультиметр в режиме прозвонки:
- Отключите устройство от сети.
- Повторите процедуру для второго контакта вилки.
Если прозвонка показывает разрыв, замените весь кабель или только вилку, если она разборная. При наличии литой вилки и недоступности отдельных компонентов, безопаснее заменить всё устройство или использовать оригинальный шнур питания от производителя.

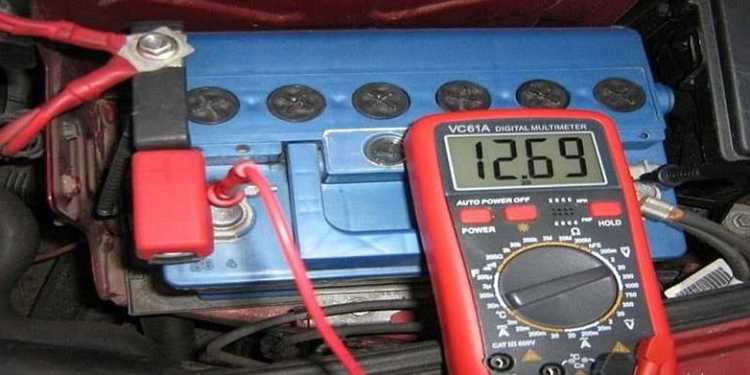

Анализ работы индикаторов и органов управления
Индикаторы и органы управления позволяют оценить текущее состояние зарядного устройства и выявить возможные неисправности. Первое, что следует проверить – наличие сигнала питания. Если индикатор питания не загорается при подключении к сети, причиной может быть перегоревший предохранитель, обрыв в кабеле или неисправность платы питания.
Следующий элемент – индикатор заряда. При подключении АКБ он должен изменить цвет или начать мигать, в зависимости от модели устройства. Отсутствие реакции может указывать на плохой контакт с клеммами, обрыв цепи или отказ микроконтроллера. Если индикатор показывает полный заряд сразу после подключения разряженной батареи, стоит проверить выходное напряжение – возможно, отсутствует подача тока на аккумулятор.
Кнопки переключения режимов и регуляторы выходного тока также требуют внимания. Если нажатие кнопки не вызывает никаких изменений в поведении устройства, возможно, вышел из строя сам переключатель, либо отсутствует связь с управляющей логикой. Неисправный потенциометр может давать некорректные сигналы, и зарядка не будет соответствовать выбранному режиму.
Мигающие индикаторы с ошибкой (например, частое мигание красного светодиода) часто сигнализируют о внутренних сбоях. Расшифровку комбинаций миганий нужно искать в технической документации конкретной модели. Игнорирование таких сигналов может привести к повреждению аккумулятора.
Если визуальные и механические элементы устройства не проявляют активности, несмотря на подачу питания и подключение аккумулятора, следует провести диагностику платы управления с помощью мультиметра или осциллографа. Отсутствие сигнала на выходе контроллера часто связано с отказом микросхемы или обрывом в цепи управления.

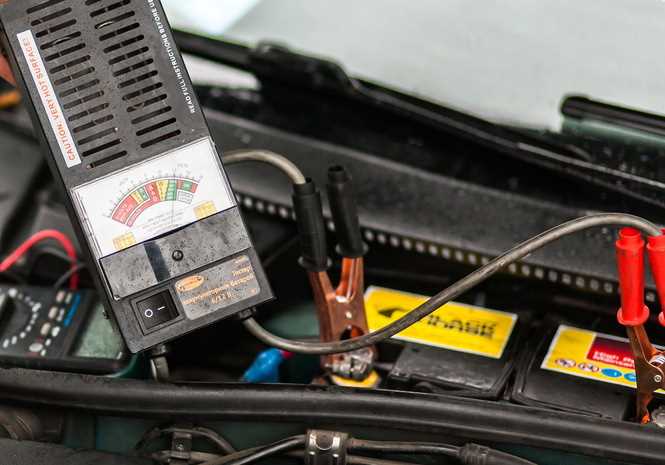

Диагностика внутренней электроники зарядного устройства
Для выявления неисправностей в электронной части зарядного устройства требуется частичный разбор корпуса и проверка ключевых компонентов. Перед началом работ устройство должно быть обесточено, а конденсаторы разряжены.
В первую очередь проверяются силовые элементы: диодный мост, выходной транзистор (или пара транзисторов в импульсных моделях), а также выпрямительные диоды. При помощи мультиметра в режиме прозвонки можно выявить пробой или обрыв. Нормальное сопротивление на диодах – одностороннее прохождение тока, у транзистора – характерная схема переходов.
Особое внимание уделяется оптопаре в цепи обратной связи. При её выходе из строя устройство может полностью блокировать выходное напряжение. Проверка осуществляется прозвонкой в прямом и обратном направлении на наличие пробоя или обрыва. Также проверяется работа стабилизатора TL431 (или аналогичного) на вторичной стороне.
Конденсаторы (в особенности электролитические) следует оценить на предмет вздутия, подтёков или изменения ESR. Для точной проверки применяется ESR-метр. Повышенное сопротивление может нарушать стабильность выходного напряжения и приводить к ложному срабатыванию защиты.
Если зарядное устройство имеет микроконтроллерное управление, необходимо убедиться в наличии тактового сигнала, питающего напряжения и исправности кварцевого резонатора. При отсутствии осциллографа можно ориентироваться на косвенные признаки, например, поведение индикаторов при включении.
На финальном этапе проводится контроль цепей защиты – токовой, тепловой и по напряжению. Срабатывание любой из них может блокировать запуск схемы. Важно проверить элементы, формирующие сигналы блокировки: шунты, делители напряжения, термисторы и соответствующие компараторы.

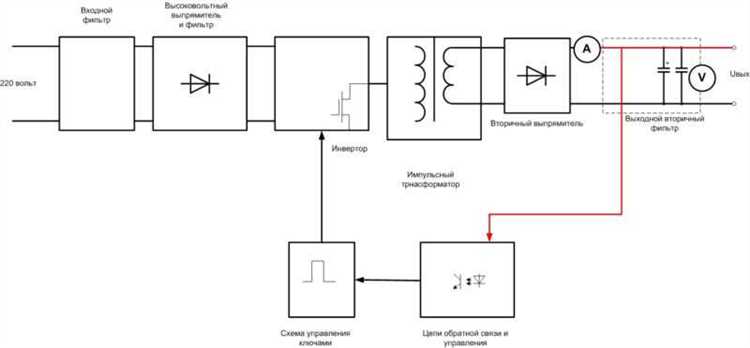

Несовместимость зарядного устройства с типом аккумулятора
Некоторые зарядные устройства рассчитаны только на определённые типы аккумуляторов – свинцово-кислотные, гелевые, AGM или литий-ионные. Попытка заряжать аккумулятор неподходящего типа может привести к отказу устройства, перегреву или даже повреждению АКБ.
Например, литий-ионные батареи требуют точного контроля тока и напряжения, а также наличия встроенной системы защиты от переразряда и перезаряда. Зарядное устройство для свинцово-кислотных АКБ такими функциями, как правило, не оснащено и не сможет безопасно обслуживать литиевую батарею.
Также встречается несоответствие по напряжению. Попытка зарядить 24-вольтовую батарею 12-вольтовым зарядным устройством не даст результата – устройство просто не сможет поднять напряжение до требуемого уровня. Обратная ситуация – подключение 24-вольтового зарядного устройства к 12-вольтному аккумулятору – может привести к перегреву и выходу из строя батареи.
Перед подключением зарядного устройства необходимо свериться с маркировкой на корпусе аккумулятора и техническими характеристиками зарядного блока. Несовпадение по типу, напряжению или току заряда – прямой путь к неисправности.
Рекомендуется использовать только те зарядные устройства, которые указаны в документации производителя аккумулятора или имеют автоматическое определение типа подключённой батареи с соответствующей регулировкой параметров заряда.

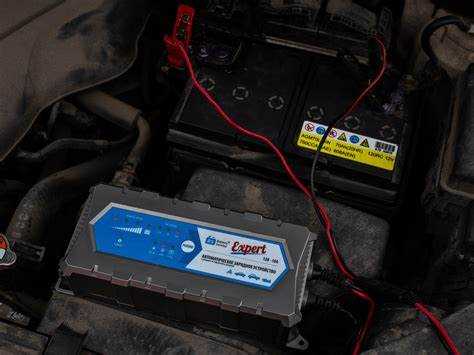

Влияние температуры и условий окружающей среды на работу
Температура окружающей среды существенно влияет на эффективность зарядки аккумулятора. При температуре ниже 0°C скорость химических реакций в аккумуляторе замедляется, что снижает способность аккумулятора принимать заряд. Зарядные устройства в таких условиях могут автоматически ограничивать ток для предотвращения повреждений.
При температуре выше 40°C увеличивается риск перегрева как аккумулятора, так и зарядного устройства, что приводит к снижению срока службы элементов и возможным отказам электроники. Рекомендуется использовать зарядные устройства с функцией контроля температуры или устанавливать их в хорошо проветриваемых местах.
Влажность воздуха выше 80% повышает вероятность образования коррозии на контактах и внутри корпуса зарядного устройства, что вызывает ухудшение электрического контакта и нестабильную работу. Для защиты стоит применять влагозащищённые модели и регулярно проверять состояние клемм.
Пыль и грязь в воздухе могут оседать на внутренних элементах, вызывая замыкания и ухудшая теплоотвод. Регулярная чистка корпуса и вентиляционных отверстий продлевает срок службы оборудования.
Резкие перепады температуры вызывают конденсацию влаги внутри зарядного устройства, что способно привести к коротким замыканиям. После перемещения из холодного помещения в тёплое необходимо выдержать время для высыхания перед включением.
Рекомендации: эксплуатировать зарядное устройство в пределах температур от +5°C до +35°C, избегать влажных и запылённых помещений, контролировать вентиляцию и не включать устройство сразу после значительных перепадов температуры.

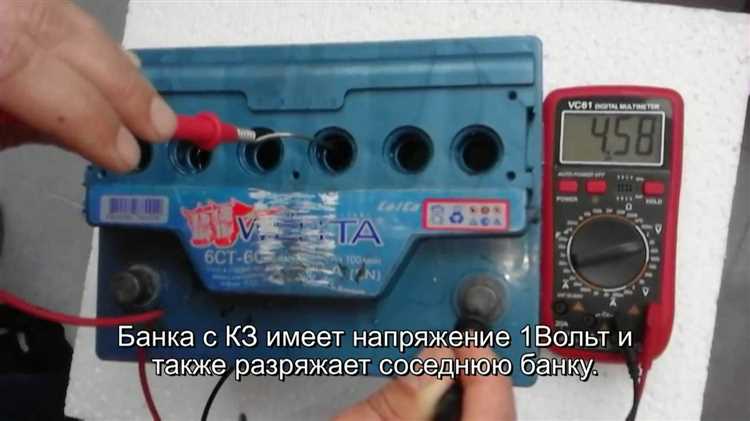

Проверка состояния аккумулятора перед зарядкой
Перед подключением зарядного устройства необходимо измерить напряжение на клеммах аккумулятора с помощью вольтметра. Если напряжение ниже 10,5 В, аккумулятор находится в глубоком разряде и требует специального восстановления.
Осмотрите корпус батареи на предмет деформаций, трещин и подтеков электролита. Поврежденный корпус или коррозия на клеммах препятствуют нормальной зарядке и могут привести к короткому замыканию.
Проверьте уровень электролита в обслуживаемых аккумуляторах. Если уровень ниже минимальной отметки, долейте дистиллированную воду, избегая перелива. Зарядка при низком уровне электролита снижает эффективность и сокращает срок службы.
Оцените сопротивление между клеммами и корпусом аккумулятора с помощью омметра. Повышенное сопротивление указывает на внутренние повреждения или короткие замыкания, что делает зарядку бесполезной.
Если аккумулятор долго стоял без использования, перед зарядкой желательно провести тест нагрузки. При падении напряжения ниже 9,6 В под нагрузкой за 10 секунд аккумулятор требует замены.
Чистота контактов клемм влияет на качество соединения. Удалите окислы с помощью абразивной губки или специального средства перед началом зарядки.
Вопрос-ответ:
Почему зарядное устройство не включается при подключении к аккумулятору?
Если зарядное устройство не включается после подключения к аккумулятору, следует проверить исправность сетевого кабеля и вилки, а также наличие напряжения в розетке. Иногда причина кроется в перегоревшем предохранителе внутри устройства или неисправности кнопки включения. Также возможно, что устройство имеет защиту от неправильного подключения полярности, и при обратном подключении оно не запускается.
Как температура влияет на процесс зарядки автомобильного аккумулятора?
Температура существенно влияет на параметры зарядки аккумулятора. При низких температурах химические процессы внутри АКБ замедляются, что увеличивает внутреннее сопротивление и снижает эффективность зарядки. В жаркую погоду зарядный ток должен быть ограничен, чтобы избежать перегрева и повреждения элементов батареи. Многие зарядные устройства оснащены температурными датчиками для автоматической корректировки режима зарядки в зависимости от окружающей температуры.
Можно ли использовать зарядное устройство для другого типа аккумулятора?
Использовать зарядное устройство, предназначенное для одного типа аккумуляторов, с другим типом нежелательно. Например, устройство, разработанное для свинцово-кислотных батарей, может не подходить для литий-ионных или гелевых аккумуляторов, так как у них разные зарядные характеристики и параметры тока. Неправильный выбор зарядного устройства может привести к неполному заряду, перегреву или повреждению аккумулятора.
Что делать, если зарядное устройство показывает индикатор зарядки, но аккумулятор не заряжается?
В таком случае стоит проверить состояние аккумулятора: возможно, он полностью вышел из строя и не способен принимать заряд. Также причиной может быть окисление или плохой контакт на клеммах аккумулятора, из-за чего ток не поступает должным образом. Рекомендуется очистить клеммы, проверить напряжение на аккумуляторе мультиметром и, если возможно, протестировать зарядное устройство на другом аккумуляторе для исключения его неисправности.
