Система scr дизельных двигателей что это

Система SCR (Selective Catalytic Reduction) предназначена для снижения выбросов оксидов азота (NOx) в дизельных двигателях путем впрыска раствора мочевины (AdBlue) в поток отработанных газов. Процесс основан на химической реакции восстановления NOx до азота и воды с использованием катализатора. Это решение получило широкое распространение в коммерческом и грузовом транспорте, соответствующем экологическим стандартам Euro 5 и Euro 6.

Работа SCR-системы зависит от точности дозирования реагента, температуры выхлопных газов и состояния катализатора. При оптимальных условиях эффективность нейтрализации NOx достигает 90%. Уровень потребления AdBlue обычно составляет 3–5% от объема дизельного топлива. Для стабильной работы требуется регулярная заправка реагентом, проверка датчиков и отсутствие ошибок в блоке управления двигателем.

Отказ SCR-системы приводит к росту токсичных выбросов и может вызвать ограничение мощности двигателя, особенно в автомобилях с функцией принудительного снижения производительности. В диагностике используются параметры, считываемые через OBD-II, включая давление и температуру в катализаторе, а также остаток AdBlue. Производителям рекомендуется соблюдать интервалы обслуживания и использовать сертифицированный реагент, так как некачественная жидкость разрушает катализатор и вызывает сбои в работе системы.

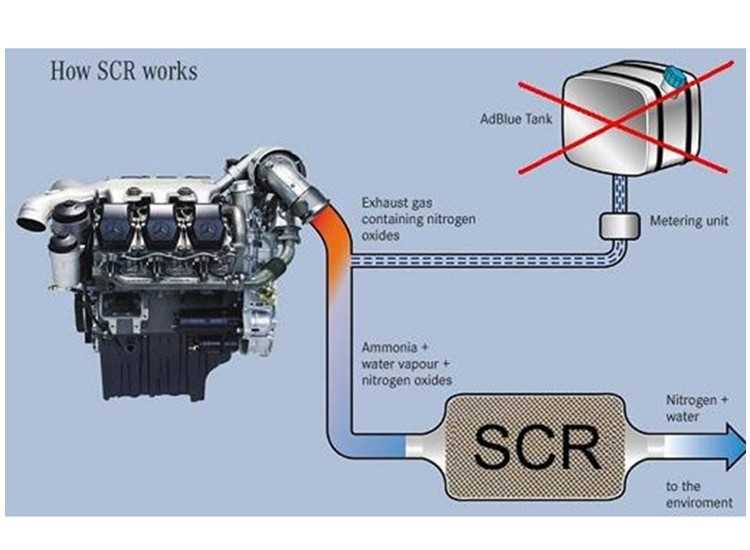

Принцип работы системы SCR в дизельных автомобилях

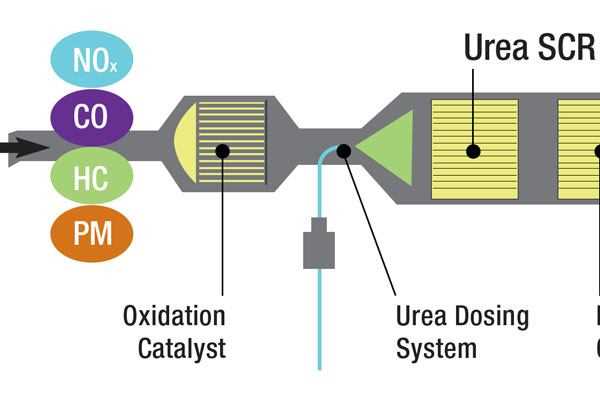

Система селективного каталитического восстановления (SCR) предназначена для снижения содержания оксидов азота (NOx) в отработавших газах дизельных двигателей. Она работает по принципу впрыска водного раствора карбамида (AdBlue) в поток выхлопных газов перед катализатором.

Раствор AdBlue подается через форсунку в выпускной тракт, где под воздействием высокой температуры распадается на аммиак (NH₃) и углекислый газ (CO₂). Аммиак вступает в реакцию с оксидами азота на поверхности катализатора, образуя безвредные азот (N₂) и воду (H₂O). Эффективность снижения NOx может достигать 90% при корректной работе системы.

Работа системы SCR контролируется электронным блоком управления (ECU), который регулирует дозировку AdBlue на основе данных с датчиков температуры, давления, скорости потока и состава выхлопных газов. Недостаток впрыска приводит к превышению норм выбросов, а избыток – к кристаллизации и засорению компонентов системы.

Для стабильной работы требуется поддержание уровня и качества AdBlue. Использование несертифицированной жидкости или попадание загрязнений в бак приводит к повреждению дозирующего модуля и каталитического нейтрализатора. Рекомендуется регулярно проверять уровень карбамида и избегать хранения жидкости при температуре ниже –11 °C, при которой она кристаллизуется.

SCR не влияет на параметры сгорания топлива, а работает с уже сформировавшимися выхлопами, поэтому её использование не требует перенастройки двигателя. Это позволяет производителям выполнять экологические нормы Euro 5 и Euro 6 без ущерба для мощности и расхода топлива.

Назначение раствора AdBlue и его влияние на выбросы

Раствор AdBlue представляет собой 32,5% водный раствор высокочистей мочевины, который применяется в системах SCR для нейтрализации оксидов азота (NO_x) в выхлопных газах дизельных двигателей. Взаимодействуя с горячими газами внутри катализатора, AdBlue запускает химическую реакцию восстановления, в результате которой NO_x преобразуются в молекулярный азот (N₂) и водяной пар (H₂O).

Без применения AdBlue уровень выбросов NO_x у дизельных двигателей значительно превышает установленные нормативы, особенно в режимах высокой нагрузки и температуры. Введение SCR-систем с использованием мочевины позволило соответствовать экологическим стандартам Euro 5 и Euro 6.

Ключевые функции раствора AdBlue:

Обеспечивает селективное восстановление оксидов азота до безопасных компонентов.
Снижает концентрацию NO_x в отработавших газах до 90%.
Позволяет производителям дизельных двигателей избегать избыточной рециркуляции отработанных газов (EGR), сохраняя эффективность мотора.

Чтобы система SCR функционировала корректно, необходимо соблюдение ряда условий:

Использование сертифицированного раствора AdBlue с соответствующим уровнем чистоты (ISO 22241).
Контроль температуры и объема впрыска мочевины в зависимости от режима работы двигателя.
Исключение попадания примесей или подделок, так как они могут вывести из строя катализатор.

В реальных условиях эксплуатации расход AdBlue составляет от 3 до 5% от расхода дизельного топлива. При этом даже небольшое снижение выбросов NO_x положительно влияет на качество воздуха в городах и снижает нагрузку на дыхательную систему человека.

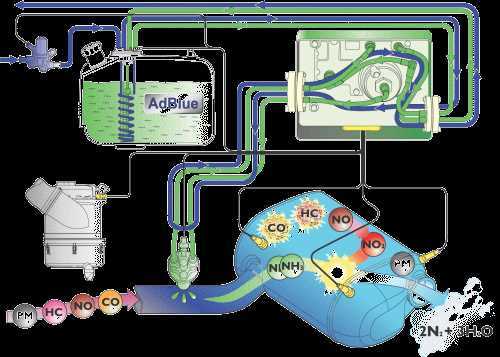

Компоненты системы SCR и их функции

Система селективной каталитической нейтрализации (SCR) включает несколько ключевых компонентов, каждый из которых играет определённую роль в снижении выбросов оксидов азота (NOx) в дизельных двигателях.

Каталитический нейтрализатор SCR – основной элемент, где происходит химическая реакция восстановления NOx до безвредных азота (N₂) и воды (H₂O). Внутри корпуса размещён катализатор на основе оксидов ванадия, цезия или железа, нанесённых на керамический или металлический носитель с сотовой структурой.

Бак для AdBlue (раствора мочевины) используется для хранения реагента, необходимого для работы системы. Объём бака варьируется от 10 до 30 литров в зависимости от типа транспорта. При длительной стоянке в морозное время бак должен быть оборудован системой подогрева, чтобы избежать кристаллизации раствора.

Дозирующий модуль обеспечивает точную подачу AdBlue в поток выхлопных газов. Управляется электронным блоком и работает синхронно с текущей нагрузкой двигателя, температурой и скоростью потока газов. Нарушение точности дозировки снижает эффективность очистки.

Форсунка впрыска AdBlue устанавливается перед катализатором. Форсунка должна обеспечивать мелкодисперсное распыление раствора для равномерного распределения и последующего гидролиза в аммиак.

Нагревательные элементы в трубопроводах и баке предотвращают замерзание AdBlue при температуре ниже -11 °C. Используются резистивные кабели или встроенные электронагреватели с терморегуляцией.

NOx-сенсоры размещаются до и после катализатора. Первый измеряет концентрацию NOx на входе, второй – на выходе. Разность показателей используется для оценки эффективности системы и автоматической коррекции дозировки.

Электронный блок управления (ECU) координирует работу всех компонентов SCR, обрабатывает данные с датчиков, регулирует впрыск реагента и инициирует предупреждение при неисправностях.

Техническое состояние каждого из элементов напрямую влияет на соответствие двигателя экологическим нормам. Регулярная диагностика, очистка форсунки и проверка дозирующей системы помогают сохранить стабильную работу SCR без ошибок в бортовой системе.

Порядок заправки AdBlue и требования к качеству раствора

Заправка AdBlue осуществляется через отдельную горловину, обычно обозначенную синим цветом. В легковых автомобилях она может располагаться рядом с топливным баком, в грузовиках – сбоку шасси или за кабиной. Использование канистр, автоматических насосов или специализированных колонок допускается при условии исключения загрязнения раствора. Не допускается применение ёмкостей, ранее использовавшихся для топлива или масла.

Во время заправки необходимо избегать перелива: избыточное количество может вытечь и вызвать кристаллизацию раствора на поверхности. После заполнения следует плотно закрыть крышку бака во избежание попадания пыли или влаги.

AdBlue должен соответствовать стандарту ISO 22241. Качественный раствор содержит 32,5% высокочистой мочевины и 67,5% деминерализованной воды. Использование раствора, не соответствующего данному стандарту, приводит к повреждению компонентов системы SCR, сбоям дозирования и ошибкам в ЭБУ.

Допустимый температурный диапазон хранения AdBlue: от -11 °C до +30 °C. При замерзании раствор сохраняет свои свойства, однако многократное оттаивание и замораживание ухудшает его стабильность. Срок хранения при температуре до +25 °C – не более 12 месяцев, при +30 °C – до 6 месяцев.

При самостоятельной заправке следует использовать только сертифицированный продукт в герметичной упаковке. Попадание пыли, масла или топлива в раствор делает его непригодным. При возникновении сомнений в качестве рекомендуется заменить весь объём в баке.

Распространённые неисправности SCR и их признаки

Одна из частых проблем – кристаллизация AdBlue в дозирующей форсунке. Это происходит при длительной работе на низких температурах или при использовании некачественного раствора. Признаки: снижение эффективности снижения NOx, ошибки в блоке управления и активация индикатора неисправности SCR на приборной панели.

Нарушение работы датчика NOx проявляется резким увеличением уровня выбросов и сообщениями об ошибках в ЭБУ. Причиной может быть загрязнение сенсора, неисправность электроцепи или износ чувствительного элемента.

Сбои в нагревателях системы возникают при эксплуатации в условиях мороза. При этом блок управления фиксирует отсутствие повышения температуры раствора, что препятствует его дозировке. Последствие – снижение мощности двигателя и перевод системы в аварийный режим.

Засорение катализатора связано с образованием отложений из-за работы двигателя с повышенным расходом масла или неполным сгоранием топлива. Симптомы: падение эффективности нейтрализации, нестабильная работа двигателя и увеличение расхода топлива.

Нарушения в работе блока дозирования часто вызваны засорами или сбоями электропривода клапана. Это сопровождается некорректной подачей реагента, снижением эффективности реакции и регистрацией кодов ошибок.

Появление запаха аммиака из выхлопной системы указывает на переизбыток AdBlue в потоке. Возможные причины – неисправность дозирующей системы или некорректная работа датчиков. Игнорирование проблемы может привести к разрушению катализатора.

Рекомендуется регулярно проводить диагностику компонентов SCR и использовать качественный сертифицированный раствор AdBlue. Несвоевременное устранение неисправностей ведёт к ограничению мощности двигателя и невозможности его запуска после накопления определённого количества ошибок в памяти блока управления.

Штрафы и ограничения при эксплуатации без рабочей SCR-системы

Эксплуатация дизельного автомобиля с неисправной или отключённой системой SCR рассматривается как нарушение экологических требований. Это влечёт за собой административные и технические ограничения, как на национальном, так и на международном уровне.

Россия: согласно КоАП РФ, ст. 8.23, за превышение нормативов выбросов предусмотрен штраф до 1 000 рублей для физических лиц, до 100 000 рублей для юридических лиц. Дополнительно возможен запрет на эксплуатацию транспортного средства до устранения неисправности.
ЕС: автомобили без работающей SCR-системы не соответствуют стандартам Euro 6. В некоторых странах (например, Германия, Франция) отказ системы фиксируется как критическая ошибка, которая автоматически блокирует регистрацию или доступ в экологические зоны (Umweltzone, ZFE).
Польша: на грузовики без функционирующей SCR-системы налагается штраф от 500 до 2 000 злотых. При повторных нарушениях – аннулирование лицензии на перевозки.

Многие производители внедряют защиту, ограничивая мощность двигателя или разрешённую скорость при неисправной системе SCR. В некоторых моделях двигатель блокируется полностью после определённого пробега, если ошибка не устранена.

Кроме штрафов, отсутствие рабочей SCR-системы влияет на:

Невозможность прохождения техосмотра.
Отказ от гарантийных обязательств со стороны производителя.
Проблемы с регистрацией и растаможкой при международной перевозке.
Повышенный расход топлива вследствие некорректной работы системы впрыска.

Для исключения санкций рекомендуется регулярно проверять систему SCR на ошибки, использовать качественный раствор AdBlue, а также не прибегать к установке эмуляторов, отключающих контроль выбросов – в большинстве стран это приравнивается к умышленному нарушению экологического законодательства.

Особенности обслуживания SCR в условиях холодного климата

Температурный порог кристаллизации раствора AdBlue составляет примерно -11 °C. При снижении температуры ниже этой отметки раствор замерзает, что может привести к повреждению компонентов системы SCR при расширении льда. Чтобы этого избежать, большинство современных систем оборудованы подогревом резервуара, шлангов и форсунок. Однако эффективность подогрева зависит от состояния электропроводки и мощности аккумулятора.

Перед наступлением холодов рекомендуется проверить работоспособность всех элементов подогрева. При наличии кодов ошибок, связанных с температурными датчиками или обрывами цепей, систему необходимо диагностировать и отремонтировать до начала устойчивых морозов. В противном случае возможна задержка с впрыском раствора после запуска двигателя, что вызовет превышение норм выбросов и переход ЭБУ в аварийный режим.

Для предотвращения образования кристаллических отложений в форсунках и трубопроводах следует избегать длительной стоянки с частично заполненным баком AdBlue. В случае длительной остановки в мороз, желательно обеспечить хранение транспортного средства в помещении с плюсовой температурой либо слить раствор из системы, если это предусмотрено конструкцией.

Особое внимание следует уделять качеству раствора AdBlue. При отрицательных температурах использование поддельного или загрязнённого реагента повышает риск образования осадка, который блокирует систему дозирования. Использовать необходимо только сертифицированный продукт с указанием стандарта ISO 22241 на упаковке.

Регулярная замена фильтра в контуре подачи AdBlue особенно актуальна зимой, так как даже мелкие включения при замерзании могут нарушить циркуляцию раствора. Фильтр подлежит замене в соответствии с регламентом или при возникновении ошибок, связанных с давлением в системе подачи.

Вопрос-ответ:

Зачем устанавливают систему SCR на дизельные двигатели?

SCR применяется для снижения выбросов оксидов азота (NOx), которые образуются в процессе сгорания топлива. Эти газы вредны для окружающей среды и здоровья человека, и их уровень строго регулируется экологическими стандартами, такими как Euro 6. SCR позволяет окислы азота преобразовывать в безвредные азот и воду, используя раствор AdBlue. Это помогает двигателю соответствовать требованиям без необходимости жёсткой перенастройки параметров сгорания.

Можно ли эксплуатировать автомобиль с неисправной системой SCR?

Нет, это запрещено на законодательном уровне во многих странах. При отказе SCR-системы увеличиваются выбросы NOx, что нарушает экологические нормы. Контроллер двигателя фиксирует неисправность и может ограничить мощность мотора или включить режим аварийной работы. Также возможны штрафы при проверке на дороге или при прохождении техосмотра.

Как понять, что система SCR работает неправильно?

Основные признаки: загорание контрольной лампы на приборной панели, появление сообщений об ошибках, резкое падение тяги двигателя, невозможность запустить двигатель после нескольких циклов работы без устранения проблемы. Также может наблюдаться повышенный расход AdBlue или, наоборот, его полное отсутствие при рабочем двигателе.

Нужно ли использовать только фирменный AdBlue?

Нет необходимости покупать только у производителя автомобиля, но раствор должен соответствовать международному стандарту ISO 22241. Низкокачественный раствор может содержать загрязнения, способные повредить дозирующее оборудование и катализатор. Лучше приобретать AdBlue в сертифицированных точках продажи с соответствующими документами.

Как часто нужно заправлять AdBlue и от чего это зависит?

Расход AdBlue составляет в среднем от 1 до 5% от расхода дизельного топлива. Например, при расходе дизеля 10 л/100 км на 1000 км потребуется около 1–5 литров раствора. Точный расход зависит от модели двигателя, условий эксплуатации и стиля вождения. Современные автомобили обычно сообщают заранее о необходимости заправки раствора.
