Прямой впрыск топлива в дизельных двигателях представляет собой современную технологию, которая значительно улучшает эффективность работы мотора. Этот метод впрыска топлива прямо в камеру сгорания позволяет добиться более точного контроля над процессом сгорания, что способствует повышению мощности и снижению расхода топлива.
Устройство системы прямого впрыска включает в себя несколько ключевых элементов: топливные форсунки, насосы высокого давления и датчики, обеспечивающие точность подачи топлива. Топливные форсунки играют важную роль в формировании правильной смеси, что обеспечивает оптимальную работу двигателя при различных нагрузках.
Технология прямого впрыска в дизельных двигателях также помогает уменьшить выбросы вредных веществ, так как более полное сгорание топлива снижает уровень выбросов СО2 и других загрязняющих веществ. Эффективность сжигания топлива достигается за счет точной дозировки и распыления горючей смеси, что уменьшает вероятность образования сажи и других загрязнителей в двигателе.
Прямой впрыск топлива в дизеле: устройство и работа
Прямой впрыск топлива в дизельный двигатель представляет собой технологию, при которой топливо под высоким давлением непосредственно впрыскивается в камеру сгорания, минуя впускной клапан. Это обеспечивает более точное и эффективное сгорание, а также снижение выбросов вредных веществ и улучшение экономичности двигателя.
Основные компоненты системы прямого впрыска дизельного двигателя включают форсунки, топливный насос, датчики и управляющую электронику. Форсунки, которые являются ключевыми элементами, распыляют топливо на мельчайшие капли, что способствует полному сгоранию топлива и улучшению топливной эффективности.
Для работы системы используется топливный насос высокого давления (ТНВД), который подает топливо в форсунки под давлением, достигающим 2000 бар и более. Этот насос регулирует поток топлива в зависимости от режима работы двигателя, обеспечивая необходимое количество топлива на каждом этапе рабочего цикла.
Управление системой впрыска осуществляется через электронный блок управления (ЭБУ), который принимает данные с датчиков давления, температуры и положения дроссельной заслонки. На основе этих данных ЭБУ точно регулирует момент и количество впрыскиваемого топлива, что способствует оптимальной работе двигателя при различных нагрузках и условиях.
Одним из важных преимуществ прямого впрыска является улучшенная топливная экономичность. За счет высокой точности впрыска и более полного сгорания топлива, в результате снижается расход топлива, что также положительно влияет на снижение выбросов CO2 и других вредных веществ.
Система прямого впрыска позволяет двигателю работать при более высоких степенях сжатия, что также повышает его мощность и крутящий момент. Это делает такие двигатели более мощными и экономичными по сравнению с традиционными дизельными моторами с обычным впрыском топлива.
Однако стоит отметить, что система прямого впрыска требует высококачественного топлива, так как загрязнения или низкое качество могут привести к быстрому износу форсунок и снижению эффективности работы системы. Поэтому регулярное обслуживание и использование чистого топлива крайне важно для долговечности таких систем.

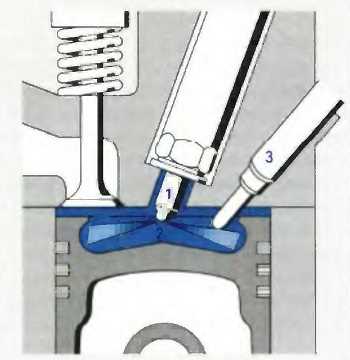

Принцип работы системы прямого впрыска в дизельных двигателях
Система прямого впрыска в дизельных двигателях обеспечивает подачу топлива непосредственно в цилиндр в момент, когда поршень находится в сжатом состоянии. Это позволяет значительно повысить эффективность сгорания и уменьшить выбросы. В отличие от систем с непрямым впрыском, топливо в таких системах распыляется непосредственно в камеру сгорания, где оно смешивается с воздухом под высоким давлением.
Основным элементом системы прямого впрыска является форсунка, которая устанавливается в корпус головки цилиндра и отвечает за точное дозирование и распыление топлива. Форсунки могут быть оснащены несколькими отверстиями, что позволяет добиться более равномерного распределения топлива в камере сгорания. Для этого важно поддержание высокого давления в топливной магистрали, которое часто превышает 2000 бар.
Процесс впрыска управляется электронной системой управления двигателем, которая точно контролирует время и длительность впрыска, в зависимости от множества факторов: температуры, оборотов двигателя, положения дроссельной заслонки и нагрузки. Электронная система также управляет температурой сгорания, что предотвращает образование избыточных выбросов загрязняющих веществ и помогает снижать уровень шума работы двигателя.
Система прямого впрыска способствует улучшению экономичности дизельного двигателя за счет точного контроля смеси топлива и воздуха, что позволяет оптимизировать процесс сгорания. В результате, двигатель становится более мощным, но при этом сохраняется низкий уровень потребления топлива.

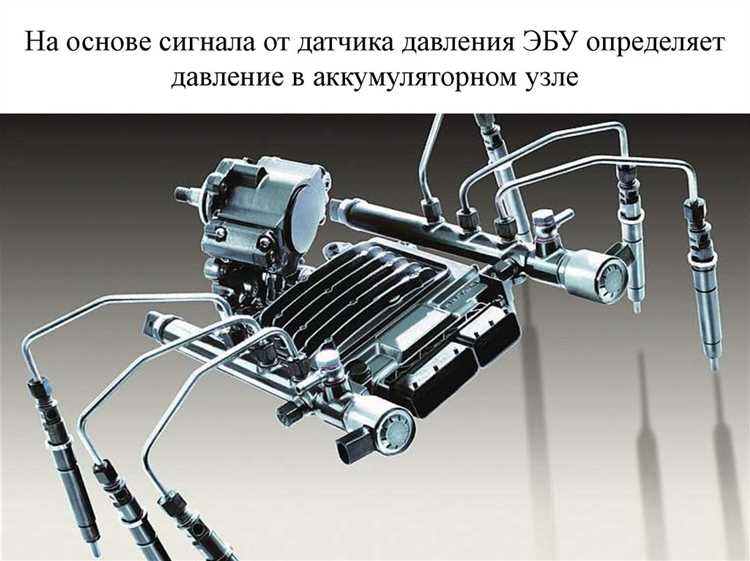

Компоненты системы прямого впрыска топлива
Система прямого впрыска топлива в дизельных двигателях состоит из нескольких ключевых компонентов, обеспечивающих точную подачу топлива под высоким давлением непосредственно в камеру сгорания. Рассмотрим основные из них:
- Топливный насос высокого давления (ТНВД) – отвечает за подачу топлива под высоким давлением к форсункам. Он повышает давление топлива до уровня, необходимого для эффективного распыления.
- Форсунки – регулируют подачу топлива в камеру сгорания. Современные форсунки могут иметь несколько отверстий, что улучшает распыление и равномерность сгорания. Они оснащены электромагнитными или пьезоэлектрическими приводами для точного управления временем и количеством впрыскиваемого топлива.
- Регулятор давления – поддерживает оптимальное давление топлива на входе в форсунки, контролируя стабильную работу системы.
- Топливный фильтр – очищает топливо от примесей и загрязнений, предотвращая повреждение компонентов системы прямого впрыска.
- Система управления двигателем (ЭБУ) – контролирует работу системы впрыска топлива, регулируя параметры работы топливного насоса и форсунок для обеспечения оптимальных характеристик работы двигателя.
- Рампа подачи топлива – распределяет топливо к форсункам под необходимым давлением. Это важный элемент, обеспечивающий равномерное распределение топлива по всем цилиндрам.
Эти компоненты работают в тесной взаимосвязи, обеспечивая высокую эффективность сгорания и минимальные выбросы. Правильная настройка и обслуживание всех частей системы прямого впрыска критически важны для сохранения оптимальных рабочих характеристик двигателя.
Типы форсунок и их роль в системе впрыска
1. Механические форсунки
Механические форсунки управляются с помощью пружины, которая регулирует давление топлива. Они обеспечивают стабильную работу, но могут иметь менее точное распыление по сравнению с более современными системами. Такие форсунки часто используются в старых моделях двигателей.
2. Электромагнитные форсунки
Электромагнитные форсунки позволяют более точно контролировать процесс впрыска. Электрический сигнал открывает или закрывает форсунку, что позволяет регулировать длительность и объем впрыскиваемого топлива. Эти форсунки часто встречаются в современных дизельных двигателях, где требуется высокая точность работы системы впрыска.
3. Пьезоэлектрические форсунки
Пьезоэлектрические форсунки используют пьезоэлектрические элементы для управления подачей топлива. Эти форсунки обеспечивают сверхточное управление впрыском, что повышает эффективность сгорания и снижает выбросы. Они могут регулировать количество впрыскиваемого топлива с высокой скоростью и точностью, что делает их идеальными для высокоэффективных дизельных двигателей.
4. Соленоидные форсунки
Соленоидные форсунки используют электромагнит для управления открытием и закрытием клапана. Они обеспечивают более точный контроль впрыска по сравнению с механическими форсунками, но уступают пьезоэлектрическим по скорости и точности.
Роль форсунок в системе впрыска заключается в оптимизации процесса сгорания. Чем точнее форсунка подает топливо, тем выше эффективность работы двигателя, снижается расход топлива, а также уменьшается количество вредных выбросов. Выбор типа форсунки зависит от характеристик двигателя, требований к его мощности и экологическим стандартам.
Важно помнить, что правильная настройка форсунок и их регулярное техническое обслуживание существенно влияют на производительность и долговечность дизельного двигателя. Использование современных пьезоэлектрических и соленоидных форсунок позволяет достичь наилучших результатов в плане экономии топлива и снижения вредных выбросов.
Особенности конструктивных решений для дизельных двигателей с прямым впрыском
Важным аспектом конструкции таких двигателей является усиленная система впрыска топлива. Для поддержания оптимального давления в системе используются насосы высокого давления с рабочими параметрами до 2000 бар и выше. Это требует от материалов и узлов, работающих в этих условиях, повышенной прочности и износостойкости. Например, насосы оснащены специальными механизмами для минимизации вибрации и обеспечения точности подачи топлива.
Еще одной особенностью является конструкция камеры сгорания. В дизельных двигателях с прямым впрыском форма и расположение камеры сгорания оптимизированы для создания турбулентности, что способствует лучшему смешиванию воздуха и топлива. Эти параметры строго рассчитываются, чтобы обеспечить стабильное горение на всех режимах работы двигателя, включая низкие обороты.
Также важным моментом является система управления подачей топлива. В таких двигателях используется электронное управление форсунками, что позволяет точно контролировать момент и продолжительность впрыска, в зависимости от нагрузки и оборотов двигателя. Это требует наличия высокоскоростных датчиков и актуаторов, которые обеспечивают быструю реакцию и точность работы.
Конструктивно двигатели с прямым впрыском топлива могут быть оснащены дополнительными системами для улучшения экологии. Например, система рециркуляции отработавших газов (EGR) помогает снизить уровень выбросов оксидов азота (NOx) и углерода (CO). Современные двигатели также оснащены фильтрами твердых частиц (DPF), что способствует уменьшению вредных выбросов в атмосферу.
Одним из важнейших факторов, влияющих на конструктивные решения, является охлаждение системы впрыска и компонентов топливной системы. Для предотвращения перегрева форсунок и других элементов системы впрыска, в дизельных двигателях с прямым впрыском используются дополнительные радиаторы и специальные охладители для топлива, что позволяет поддерживать стабильную работу при различных температурах.
Таким образом, конструктивные решения для дизельных двигателей с прямым впрыском включают в себя ряд технологий, направленных на улучшение эффективности работы, снижение выбросов и повышение надежности системы впрыска. Все эти особенности требуют тщательной проработки и учета при проектировании двигателя.

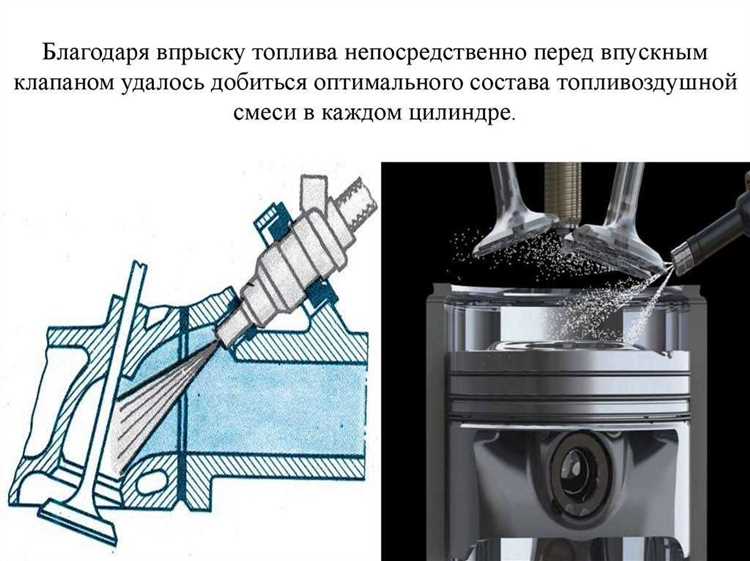

Преимущества и недостатки прямого впрыска топлива в дизеле
Кроме того, прямой впрыск позволяет улучшить мощностные характеристики двигателя. За счет точного регулирования количества и времени подачи топлива, можно добиться более высокой мощности при меньших объемах топлива, что значительно увеличивает общую производительность двигателя. Это особенно актуально для автомобилей с высокими требованиями к мощности, таких как внедорожники и спортивные машины.
Однако, у этой технологии есть и недостатки. Одним из них является повышенные требования к качеству топлива. Для правильной работы системы требуется высококачественное топливо, что может быть проблемой в регионах с низким качеством дизельного топлива. Использование топлива низкого качества может привести к засорению форсунок и ускоренному износу компонентов системы впрыска.
Еще одним недостатком является более высокая стоимость обслуживания и ремонта. Двигатели с прямым впрыском требуют более точного контроля за работой системы, что делает обслуживание сложнее и дороже. Форсунки прямого впрыска имеют более сложную конструкцию и более чувствительны к загрязнениям, что увеличивает стоимость их замены и ремонта.
Кроме того, из-за высокой температуры в камере сгорания, двигатели с прямым впрыском могут иметь более высокие уровни выбросов оксидов азота (NOx). Это создает дополнительную нагрузку на систему очистки выхлопных газов и требует более частого технического обслуживания для соблюдения экологических стандартов.
Требования к качеству топлива для системы прямого впрыска
Для корректной работы системы прямого впрыска топлива в дизельных двигателях необходимо соблюдать строгие требования к качеству топлива. Некачественное топливо может привести к повреждению форсунок, повышенному износу компонентов и снижению общей эффективности работы двигателя.
Одним из ключевых параметров является содержание серы. Для дизельного топлива с прямым впрыском рекомендуется содержание серы не более 10 мг/кг, так как высокие концентрации серы способствуют образованию сажевых отложений, что ухудшает работу системы.
Качество фильтрации также имеет важное значение. Топливо должно быть очищено от механических примесей, таких как песок, пыль и ржавчина. Для этого применяются фильтры тонкой очистки, которые обеспечивают максимально чистоту топлива перед его попаданием в инжекторы.
Влажность топлива не должна превышать 0,05%. Избыточная влага способствует образованию коррозии в топливной системе и увеличивает риск отказа форсунок. Регулярная проверка уровня воды в топливе с помощью специальных датчиков позволяет избежать повреждений.
Температура замерзания топлива также играет ключевую роль. Для нормальной работы системы прямого впрыска дизельное топливо должно иметь низкую температуру застывания, что позволяет системе работать при низких температурах окружающей среды. Обычно она не должна быть выше -20°C для стандартного топлива и -30°C для зимнего дизельного топлива.
Качество смазочных свойств топлива необходимо контролировать, поскольку они влияют на работу насосов и форсунок. Недостаток смазывающих свойств может привести к ускоренному износу и преждевременному выходу из строя элементов топливной системы.
Наконец, важным параметром является содержание биодобавок в топливе. Для двигателей с системой прямого впрыска допускаются только строго ограниченные добавки, не превышающие 7% от общего объема топлива. Это позволяет минимизировать образование отложений и загрязнений в системе.
Ошибки эксплуатации системы прямого впрыска и их последствия
Ошибки в эксплуатации системы прямого впрыска могут привести к значительным повреждениям двигателя, снижению его эффективности и сокращению срока службы. Вот несколько наиболее распространенных проблем и их последствия:
- Низкокачественное топливо: Использование топлива с низким качеством (с примесями воды, грязи, серы) может привести к забиванию форсунок и нарушению нормальной работы системы впрыска. В результате возрастает нагрузка на насосы и форсунки, что приводит к преждевременному износу компонентов.
- Невозможность поддержания оптимального давления: Если система не поддерживает необходимое давление топлива, это может привести к неравномерному распылению, снижению мощности двигателя и увеличению расхода топлива. Ремонт насосов высокого давления и форсунок влечет за собой значительные расходы.
- Отсутствие регулярного обслуживания: Пренебрежение регулярной очисткой фильтров и проверки состояния форсунок приводит к их быстрому загрязнению и снижению производительности. Это увеличивает расход топлива и выбросы вредных веществ в атмосферу.
- Использование неоригинальных или несовместимых компонентов: Замена оригинальных деталей на низкокачественные или несовместимые может привести к неполадкам в работе системы. Например, использование несертифицированных форсунок может привести к их неправильному функционированию и увеличенному износу двигателя.
- Нарушение режимов работы двигателя: Неправильная настройка системы управления двигателем (например, некорректное регулирование фаз впрыска или угла опережения) может вызвать детонацию, что в свою очередь приведет к перегреву, повреждению поршней и цилиндров.
- Перегрузка двигателя: Частая эксплуатация двигателя на высоких оборотах при высоком уровне нагрузки приводит к увеличению температуры и износу форсунок. Это также может вызвать перегрев системы впрыска и её повреждения.
- Необоснованное использование присадок: Частое добавление в топливо различных химических присадок может нарушить нормальную работу системы впрыска, так как многие из них не предназначены для прямого впрыска, что может привести к закупорке фильтров и форсунок.
Предотвратить эти ошибки можно с помощью регулярного обслуживания и использования качественного топлива, а также соблюдения рекомендаций производителей двигателя и системы впрыска.
Основные проблемы и способы их устранения в системах прямого впрыска дизеля
Вторая распространенная проблема – это засорение топливопроводов и фильтров. Это может привести к неправильному давлению топлива и нарушению подачи. Для устранения данной неисправности необходимо своевременно менять топливные фильтры и использовать качественное топливо, соответствующее стандартам для дизельных систем прямого впрыска.
Неправильная настройка давления топлива также является одной из причин ухудшения работы системы. Несоответствие давления может вызвать неэффективное сгорание и увеличение выбросов. Решением является регулярная проверка и корректировка давления с помощью специализированного оборудования, а также диагностика системы на предмет утечек.
Износ или повреждение топливного насоса могут существенно повлиять на работу всей системы впрыска. Неправильная работа насоса приводит к нестабильному давлению и нарушению подачи топлива. Для предотвращения поломок важно следить за состоянием насоса и своевременно проводить его обслуживание.
Программные сбои также могут стать причиной нестабильной работы системы. В таких случаях рекомендуется обновление программного обеспечения или перепрограммирование блока управления для устранения ошибок. Регулярная диагностика поможет оперативно выявить неисправности в программном обеспечении системы.
Наконец, ухудшение качества сгорания из-за неправильной работы форсунок или системы подачи топлива может вызвать повышенные выбросы и потери мощности двигателя. Регулярная очистка системы впрыска, а также использование высококачественного топлива помогут значительно уменьшить эти проблемы.
Вопрос-ответ:
Что такое система прямого впрыска топлива в дизельном двигателе?
Система прямого впрыска (ПВТ) дизельного двигателя — это технология подачи топлива непосредственно в камеру сгорания под высоким давлением. В отличие от других типов впрыска, где топливо подается в воздушный поток, система ПВТ обеспечивает более точное и эффективное распыление топлива, что способствует лучшему сгоранию и уменьшению выбросов.
Как работает система прямого впрыска в дизельном двигателе?
При запуске двигателя насос подает топливо в форсунки, которые распыляют его под высоким давлением прямо в камеру сгорания. Это происходит на разных этапах работы двигателя, включая фазу сжатия, что позволяет максимально эффективно использовать топливо. Такая система способствует улучшению параметров мощности и снижению расхода топлива, а также позволяет оптимизировать выбросы вредных веществ.
Какие проблемы могут возникать в системе прямого впрыска дизеля?
Основные проблемы включают загрязнение форсунок, что может привести к неравномерному распылению топлива и ухудшению работы двигателя. Также могут возникать проблемы с топливным насосом, его износ или поломка, а также с системой управления впрыском. При неправильном обслуживании может произойти засорение или повреждение деталей, что в дальнейшем может привести к повышенному расходу топлива и увеличению выбросов вредных веществ.
Что влияет на качество работы системы прямого впрыска дизельного двигателя?
На работу системы прямого впрыска влияет качество топлива, поскольку загрязненное или некачественное топливо может забивать форсунки и снижать эффективность сгорания. Кроме того, правильность настройки системы и ее регулярное техническое обслуживание играют важную роль. Нарушение этих факторов может привести к снижению мощности, увеличению выбросов и повышенному расходу топлива.
Какие преимущества и недостатки системы прямого впрыска в дизеле?
Преимущества системы прямого впрыска включают повышенную экономичность, более высокую мощность и лучшее сгорание топлива, что приводит к снижению выбросов. Недостатки могут включать более высокие требования к качеству топлива, необходимость в регулярном обслуживании системы и высокую стоимость ремонта в случае поломки. Также система требует точной настройки, что может быть сложным для неискушенных владельцев автомобилей.
Какие основные компоненты системы прямого впрыска топлива в дизельных двигателях?
Система прямого впрыска топлива в дизельных двигателях включает несколько ключевых компонентов, которые обеспечивают её работу. К основным из них относятся: форсунки, насос высокого давления, топливный фильтр, регулятор давления и блок управления. Форсунки отвечают за точное дозирование и подачу топлива в камеру сгорания. Насос высокого давления создает необходимое давление для впрыска, а регулятор давления поддерживает его стабильность. Блок управления (ЭБУ) контролирует работу всей системы, регулируя время и продолжительность впрыска в зависимости от параметров работы двигателя. Также важную роль играет топливный фильтр, который защищает систему от загрязнений.
