Реле 646 VAG используется в автомобилях концерна Volkswagen Group для управления различными электрическими контурами, включая систему охлаждения, вентиляторы радиатора, дополнительный обогреватель и компоненты климат-контроля. Оно представляет собой электромеханическое реле с номиналом 12 В и четырьмя контактами, из которых два – управляющие, а два – силовые. Основная функция реле – коммутировать высокие токи по команде от блока управления, исключая перегрузку управляющих цепей.
Отличительной особенностью реле 646 является повышенная токовая нагрузка – до 40 А, что позволяет применять его в цепях с мощными потребителями. Корпус изготовлен из термостойкого пластика, устойчивого к вибрациям и температурным перепадам, характерным для моторного отсека. Конструкция предусматривает монтаж в штатные гнезда монтажного блока, обеспечивая быструю замену без доработок проводки.
Наиболее часто реле 646 устанавливается в автомобилях VW Passat B6, Audi A4 B7, Skoda Octavia A5 и других моделях, оснащённых системой климат-контроля с электронным управлением. Неисправности этого реле могут проявляться в виде неработающих вентиляторов охлаждения или проблем с обогревом салона. При диагностике рекомендуется проверять не только сам элемент, но и состояние контактов и напряжение на управляющей цепи – слабое питание может привести к нестабильной работе или залипанию контактов.
Для чего используется реле 646 VAG в электрооборудовании автомобилей группы VAG
Реле 646 VAG используется для управления питанием различных потребителей, включая электровентиляторы системы охлаждения, топливные насосы, системы подогрева, а также блоки управления двигателем. Это реле играет ключевую роль в распределении тока между высокомощными цепями, снижая нагрузку на элементы управления и повышая надежность электроцепей.
В автомобилях Audi, Volkswagen, Skoda и SEAT реле 646 чаще всего устанавливается в монтажном блоке под капотом или в салоне рядом с блоком управления. Номинальный ток реле – 40 А, что позволяет использовать его в цепях с высоким энергопотреблением. Рабочее напряжение – 12 В. Реле рассчитано на многократное срабатывание, устойчиво к вибрациям и колебаниям напряжения, что особенно важно при эксплуатации в условиях нестабильной электросети автомобиля.

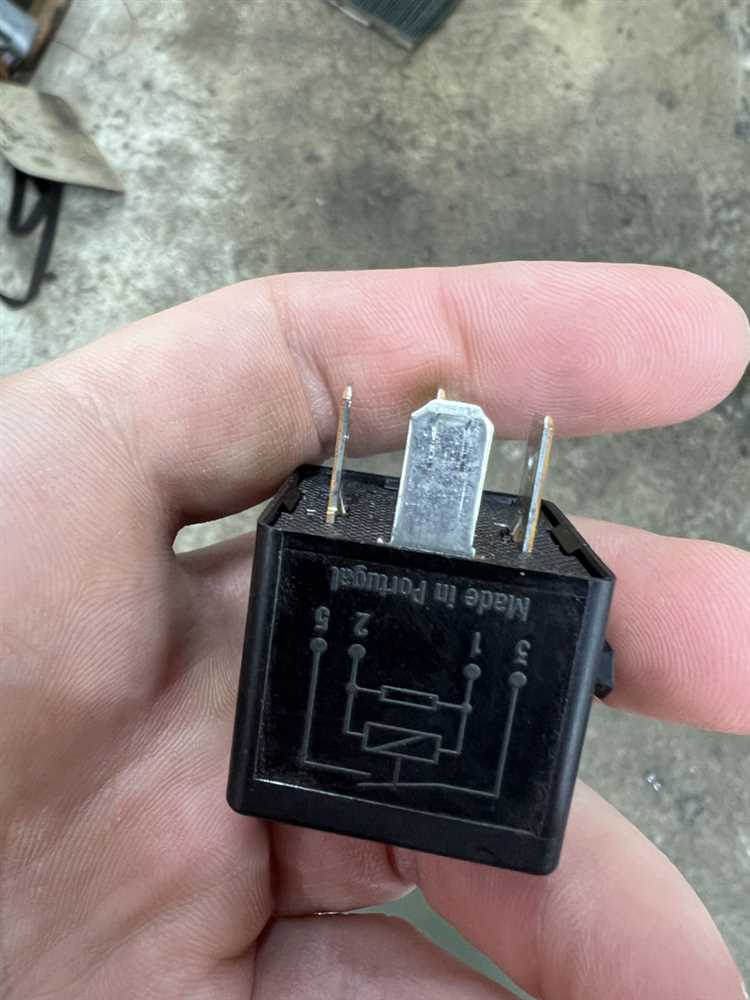

Применение оригинального реле 646 обеспечивает корректную работу систем, чувствительных к скачкам напряжения, таких как блоки ABS, электронная система стабилизации (ESP) и электроприводы. Установка неоригинальных аналогов может привести к перегреву контактов, нестабильной работе исполнительных устройств или полному отказу отдельных систем.
Рекомендуется регулярно проверять работоспособность реле 646 при диагностике неполадок, связанных с электропитанием высокомощных компонентов. При замене важно использовать только оригинальные детали с маркировкой VAG, чтобы сохранить заданные производителем параметры работы электрических цепей.

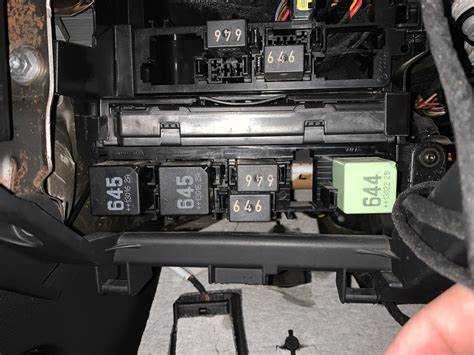

Как распознать реле 646 VAG среди других компонентов в монтажном блоке
Реле с маркировкой 646 применяется в автомобилях группы VAG и отвечает за включение вентилятора радиатора, управление обогревом и другие функции, зависящие от модели. Его распознавание среди множества элементов монтажного блока требует точности и знания нескольких признаков.
- Маркировка: На корпусе реле чётко нанесён номер «646» – это ключевой идентификатор. Цифры располагаются на верхней части корпуса, ближе к углу. Они выполнены белой краской по чёрному или серому пластику.
- Форм-фактор: Реле имеет прямоугольную форму с габаритами около 28×28×25 мм. Корпус – пластиковый, матовый или слегка глянцевый, часто тёмно-серый или чёрный.
- Расположение в блоке: Находится в монтажном блоке под капотом или в салоне, в зависимости от модели. В большинстве случаев – в средней или боковой части. Для точного определения рекомендуется сверяться со схемой блока, нанесённой на крышке или в сервисной документации.
- Обозначение на схеме: На электрических схемах реле 646 может обозначаться как J293, J59 или иным буквенно-цифровым кодом. Это помогает подтвердить назначение реле и его местоположение.
- Контактная группа: Обычно имеет 4 или 5 контактов стандартного типа ISO. Распиновка типична для управляющих реле с замыканием на массу или плюсовой сигнал.
- Акустический отклик: При активации системы, за которую отвечает реле, можно услышать характерный щелчок. Это помогает при диагностике без демонтажа.
Перед заменой или проверкой реле 646 важно отключить аккумулятор и удостовериться в правильности идентификации по маркировке и схеме, поскольку реле с аналогичным корпусом могут выполнять другие функции.

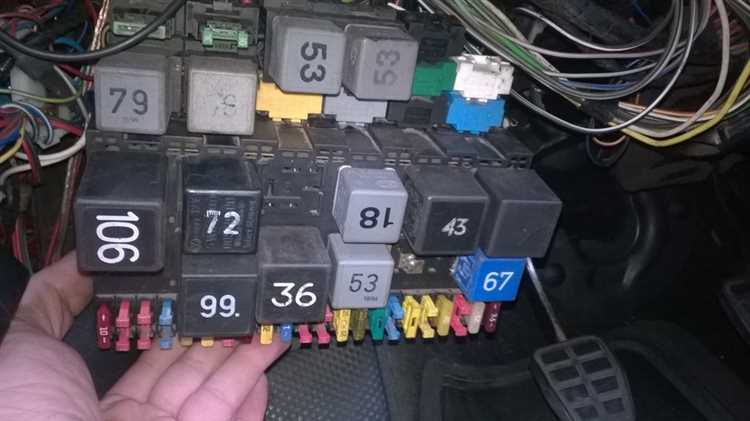

Типовые схемы подключения реле 646 VAG в моделях Audi, Volkswagen, Skoda и SEAT
Реле 646 VAG (номер по каталогу 191 906 383 C) применяется в различных электронных цепях, включая управление электробензонасосом, системой зажигания и блоком управления двигателем. Основное назначение – коммутация питания при включении зажигания с временной задержкой отключения.
В Audi A4 (B5) 1.8T реле 646 устанавливается в монтажный блок под рулевой колонкой. Контакт 30 получает постоянное питание от аккумулятора через предохранитель S228. Контакт 87 подключен к блоку управления двигателем и топливному насосу. При включении зажигания через контакт 86 поступает сигнал от замка зажигания, а контакт 85 уходит на массу. Активное реле замыкает 30 и 87, подавая питание на нужные компоненты.
В Volkswagen Golf IV с двигателями 1.6 и 1.8 реле 646 задействовано в цепи питания ЭБУ. Оно установлено в блоке реле под приборной панелью. Контакт 86 получает питание через замок зажигания, контакт 85 – масса через точку G102. Контакт 30 связан с основным плюсовым проводом, контакт 87 – с реле топливного насоса J17 и блоком управления двигателя J220. При срабатывании реле происходит подача питания к элементам системы впрыска.
В Skoda Octavia Tour реле 646 находится в блоке реле под торпедо, позиция 3. Используется для подачи питания к ЭБУ и катушкам зажигания. Контакт 30 связан с проводом от аккумулятора через предохранитель S109. При включении зажигания напряжение поступает на контакт 86, срабатывает реле, и через контакт 87 подаётся питание на блок J220 и цепи впрыска. Масса осуществляется через точку кузова G104.
В SEAT Leon 1M реле 646 подключается аналогично схемам Golf IV. Устанавливается в монтажный блок под приборной панелью. Контакт 86 управляется сигналом зажигания, контакт 85 – масса. При активации реле замыкает контакт 30 (аккумулятор) и 87, подавая питание на модуль управления двигателем, датчики системы впрыска и клапан адсорбера.
Рекомендация: при диагностике отказов по цепи питания ЭБУ или топливного насоса следует проверять наличие напряжения на контактах 30 и 86 реле 646, а также целостность предохранителей, управляющих цепей и массы. Замена реле на неоригинальный аналог возможна только при строгом соответствии номинальных параметров и схемы подключения.
Признаки неисправности реле 646 VAG и методы их диагностики
Реле 646 VAG управляет цепями питания топливного насоса и блока управления двигателем. При его неисправности двигатель может внезапно глохнуть или вовсе не запускаться.
Основные признаки неисправности:
1. Отсутствие запуска двигателя. Стартер крутит, но топливный насос не включается. Это указывает на отсутствие питания от реле.
2. Пропадание тяги во время движения. При нагреве реле внутренние контакты могут терять проводимость, что вызывает перебои в подаче топлива или отключение ЭБУ.
3. Щелчки или их отсутствие. При включении зажигания исправное реле издаёт характерный щелчок. Его отсутствие может указывать на выход из строя обмотки или залипание контактов.
Методы диагностики:
3. Замена на заведомо исправное реле. Установите аналогичное реле 646 для исключения неисправности. Если двигатель запускается, замените оригинал.
4. Тепловая проверка. Если проблема проявляется при прогреве, разогрейте реле феном и проверьте его поведение. Неисправное реле обычно теряет контакт при повышенной температуре.
Игнорирование признаков отказа реле 646 может привести к непредсказуемым остановкам двигателя. Рекомендуется проводить проверку при первых симптомах, особенно на автомобилях VAG старше 10 лет.
Чем заменить реле 646 VAG при отсутствии оригинальной детали
Реле 646 VAG, используемое в автомобилях концерна Volkswagen Group, представляет собой четырехконтактное реле с функцией блокировки запуска или управления электрооборудованием. При отсутствии оригинала можно использовать проверенные аналоги с аналогичными характеристиками: 12 В, 40 А, тип контактов – стандартный ножевой (ISO 280), тип корпуса – компактный (micro relay).
Наиболее подходящие замены: реле Bosch с номером 0 332 019 150 или Hella 4RA 007 791-031. Эти реле полностью совместимы по контактной группе, нагрузочной способности и габаритам. Они не требуют переделки разъема и устойчивы к вибрации и температурным перепадам, что особенно важно в моторном отсеке.
Допустим также вариант с реле от TE Connectivity V23134-A52-X322, при условии проверки ориентации контактов. Перед установкой рекомендуется убедиться, что ножки расположены аналогично оригинальному VAG 646, так как некоторые модификации имеют зеркальную распиновку.
Не рекомендуется использовать реле без встроенного диода или с неподходящим сопротивлением обмотки – это может привести к повреждению управляющей электроники. При подборе замены обращайте внимание на маркировку: 12V/40A, и наличие идентичной схемы подключения (тип 1x NO).
Особенности установки и демонтажа реле 646 VAG своими руками
Реле 646 VAG устанавливается в монтажном блоке электросистемы автомобиля, чаще всего в моторном отсеке или под панелью приборов. Перед началом работ необходимо отключить питание аккумулятора, чтобы избежать короткого замыкания и повреждения электроники.
Демонтаж реле требует аккуратного извлечения из гнезда, чтобы не повредить контактные площадки и разъемы. Для этого:
- Используйте пластиковую или резиновую рукоятку, избегая металлических инструментов, чтобы не вызвать замыкание.
- Плавно расшатывайте реле, придерживая за корпус, не дергая за провода.
- При наличии фиксаторов нажмите или отожмите их перед извлечением.
Установка нового реле 646 VAG осуществляется строго по направлению контактов, указанному на корпусе, чтобы избежать неправильного подключения. При установке:
- Проверьте чистоту контактов в гнезде – удалите пыль и окисление, при необходимости примените очиститель для электроники.
- Вставьте реле до щелчка, убедившись в плотном соединении.
- Подсоедините аккумулятор и выполните проверку работоспособности подключаемой системы.
При обнаружении признаков перегрева или коррозии контактов рекомендуется заменить как реле, так и монтажный блок. Не допускайте чрезмерного усилия при установке, чтобы не повредить пазы и контакты.
Вопрос-ответ:
Какова основная функция реле 646 в автомобилях VAG?
Реле 646 отвечает за управление системой обогрева заднего стекла и зеркал, обеспечивая своевременное включение и отключение этой функции в зависимости от команд с блока управления.
В чем особенности подключения реле 646 в электросети автомобиля?
Реле 646 обычно подключается к электросети через центральный блок управления, при этом в цепи присутствуют предохранители для защиты от перегрузок. Оно рассчитано на работу с напряжением 12 В и способно выдерживать токи, характерные для обогрева заднего стекла, что требует точного соответствия электросхеме конкретной модели автомобиля.
Какие проблемы могут возникнуть при неисправности реле 646, и как их выявить?
Если реле 646 выходит из строя, обогрев заднего стекла может перестать включаться или работать с перебоями. Диагностировать неисправность можно с помощью мультиметра, проверяя наличие напряжения на выходных контактах реле при включении обогрева, а также путем замены реле на исправное для проверки работоспособности.
Можно ли заменить реле 646 аналогом от другого производителя, и на что обратить внимание при выборе?
Заменять реле рекомендуется на модели с идентичными техническими характеристиками — напряжением питания, током переключения и габаритами корпуса. При покупке важно убедиться, что контакты и монтажные размеры совпадают, чтобы избежать проблем с установкой и надежностью работы.
Как влияет качество реле 646 на работу системы обогрева заднего стекла в долгосрочной перспективе?
От качества реле зависит стабильность работы обогрева — качественное изделие обеспечивает надежное включение и выключение без перегревов и сбоев. Некачественное реле может быстро выйти из строя, что приведет к необходимости частой замены и возможным повреждениям электросети автомобиля.
