Как снять прикипевший шкив с вала

Прикипевший шкив на валу часто становится причиной остановки работы оборудования и требует внимательного подхода при демонтаже. Несоблюдение правильной техники может привести к деформации шкива или повреждению вала, что вызовет дополнительные затраты на ремонт или замену деталей.

Основная сложность заключается в коррозии и механическом заедании, которые образуются между контактными поверхностями шкива и вала. Для успешного снятия необходимо обеспечить равномерное распределение усилия и применение подходящих методов размягчения соединения, например, термического воздействия или химической обработки.

Перед началом работы стоит очистить область крепления от грязи и ржавчины, а также проверить наличие стопорных элементов, винтов или шпонок, которые могут препятствовать снятию. Использование специализированных съемников или пресс-инструментов значительно снижает риск повреждений при демонтаже.

Подготовка рабочего места и инструментов для демонтажа шкива

Для работы потребуются следующие инструменты и материалы:

• Набор рожковых или накидных ключей по размеру гаек и болтов крепления шкива;
• Молоток с резиновым бойком или деревянный молоток для аккуратного постукивания;
• Съёмник шкивов с подходящими захватами, позволяющий равномерно снимать шкив с вала;
• Проникающее масло (например, WD-40, жидкий ключ) для обработки прикипевших соединений;
• Металлическая щётка или наждачная бумага для очистки посадочного места от коррозии и загрязнений;
• Защитные перчатки и очки для предотвращения травм при работе с инструментами и ржавчиной;
• Ткань или ветошь для удаления излишков масла и загрязнений;
• Отвёртки или шлицевые ключи для снятия дополнительных элементов, если требуется;
• Средства для маркировки положения шкива на вале (маркер или мел), чтобы избежать ошибок при сборке.

Перед началом работы необходимо зафиксировать вал и механизм, исключив их вращение или смещение. Рекомендуется проверить исправность инструмента, особенно съёмника, чтобы избежать поломки в процессе демонтажа.

Рабочее пространство должно быть организовано так, чтобы все инструменты были под рукой, а мелкие детали – в контейнере или на магнитной площадке. Это повысит скорость и аккуратность снятия шкива без повреждений.

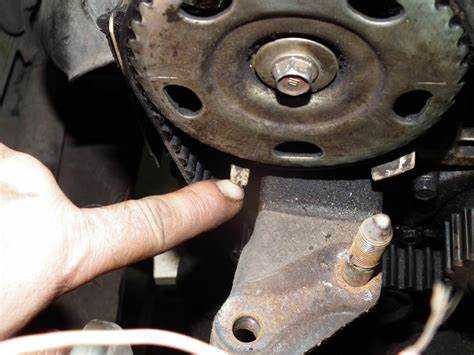

Определение причины прикипания и степени заедания шкива

Прикипание шкива чаще всего происходит из-за коррозии между валом и внутренней поверхностью шкива. Влага и загрязнения создают оксидные слои, которые закрепляют детали. Также причиной может быть деформация посадочного места или превышение нагрузки, вызывающее микродеформации металла.

Для оценки степени заедания следует попытаться провернуть шкив вручную с приложением умеренной силы. Если вращение отсутствует или требует значительных усилий, это свидетельствует о сильном прикипании. При скручивании следует контролировать наличие люфта и не допускать рывков, чтобы избежать повреждений.

Визуальный осмотр позволяет обнаружить следы коррозии, царапин и вмятин на посадочных поверхностях. Наличие ржавчины указывает на необходимость использования специальных средств для размягчения оксидных слоев. Если шкив сидит слишком плотно, стоит проверить состояние вала на предмет деформаций или забоин.

Определение причины прикипания позволяет подобрать правильные методы демонтажа и выбрать подходящие инструменты, минимизируя риск повреждений. Важно фиксировать обнаруженные дефекты и учитывать их при подготовке к снятию шкива.

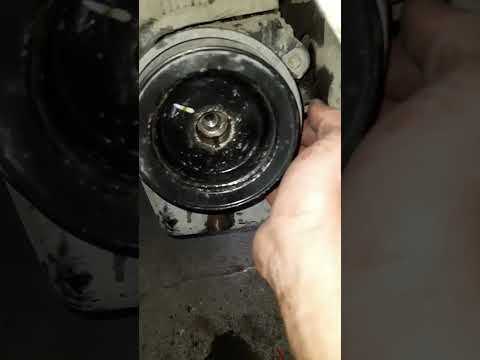

Методы механического воздействия для ослабления крепления шкива

Сначала освободи все элементы, которые ограничивают осевое смещение: стопорные винты, фиксирующие кольца, клиновые болты, стопорные пластины. Если винт проржавел, нанеси проникающую жидкость и дай выстояться не менее 10–15 минут. Стопорный винт выкручивай до конца, иначе его торец будет клинить ступицу при ударах.

Создай предварённое натяжение резьбовым или лапчатым съёмником, упираясь строго в ось вала. Затягивай плавно: добавляй не более 1/8 оборота ключа за шаг и контролируй, чтобы усилие не превышало ориентир по резьбе (М10 ~40 Н·м, М12 ~70 Н·м, М16 ~170 Н·м при нормальной прочности 8.8). Преднатяг нужен, чтобы микроскопические смещения после ударов не возвращались назад.

Подавай короткие осевые удары по центру винта съёмника медным или алюминиевым бойком молотка массой 0,2–0,8 кг. Работай сериями по 2–3 удара средней силы с паузой 3–5 секунд для релаксации натяга. Следи, чтобы не расклепать резьбу: удар должен приходиться через проставку, а не напрямую по резьбовому стержню.

Если нет съёмника, используй направленные импульсы по ступице шкива через мягкую проставку (медь, латунь, твёрдое дерево). Удары наносись по кругу через каждые 60–90° с умеренной энергией, достаточной лишь для передачи вибрации. Цель – вызвать микроподвижку слоя коррозии между валом и втулкой, а не сбить шкив «разом».

Круговое простукивание комбинируй с лёгким покачиванием шкива рукой или монтировкой, введённой за обод, но упор делай ближе к ступице, чтобы не погнуть диск. Допустимый угол покачивания до появления заметного упругого возврата обычно не превышает 1–2°. Покачивай в противофазе ударам: удар – микроповорот – возврат.

При шпоночном соединении ослабь заклинивание в зоне паза. Введи узкий латунный клин или шпонкосъёмник в торец паза и подай лёгкие удары, направленные к оси вала, чтобы разрушить ржавчину вдоль граней шпонки. Не расклинивай паз стальным зубилом – риск расширить прорезь и разбить посадку.

Для конусных или разрезных втулок (типа Taper-Lock, QD, аналогов) поочерёдно и равномерно подтягивай выжимные болты до появления кольцевой щели, затем наноси импульсы по втулке радиально. Когда втулка «отпустит», ослабь болты и продолжи съём съёмником или вручную. Не выбивай втулку одним сильным ударом – конус может заклиниться ещё сильнее.

Импульсное вибровоздействие полезно при толстостенных шкивах: приложи вибромолот или пневмопики с резиновой насадкой к ступице на частоте до 30 Гц короткими сериями по 2–4 секунды. Перед началом убедись, что подшипники вала защищены и смазка не будет выдавлена ударными колебаниями. Вибрация разрушает коррозионные мостики по окружности посадки.

Контролируй продвижение: поставь индикатор часовго типа на торец шкива или на базовую поверхность вала и фиксируй суммарный ход после каждой серии воздействий. Смещение в 0,05–0,10 мм уже говорит, что натяг начал отпускать; после 0,5 мм можно переходить к равномерному стягиванию съёмником без ударов. Если движения нет после трёх циклов, увеличь преднатяг или переходи к термальному комбинированному методу (подогрев ступицы), описываемому отдельно.

Чего избегать: прямых ударов по ободу, перекосов лап съёмника, превышения допустимого усилия резьбы, ударов стальным бойком по каленому валу без прокладки, работы без снятых стопорных элементов. Эти ошибки приводят к трещинам в ступице, замятию резьб и повреждению посадочной поверхности вала, что усложнит обратную сборку.

Использование смазочных и проникающих веществ для размягчения соединения

Задача – ослабить сцепление коррозионных продуктов и микрозадиров между ступицей шкива и валом, чтобы снизить требуемое усилие съёмника и риск задиров посадочной поверхности. Проникающие составы работают за счёт низкой вязкости, смачивания оксидных плёнок и частичного растворения ржавчины либо подрезания капиллярной водой и солями.

Рабочие группы средств: низковязкие проникающие масла на керосиновой или уайт-спиритовой основе с ингибиторами коррозии; смеси типа керосин:ацетон ≈ 1:1 для ускоренного проникновения (не применять рядом с чувствительными полимерами и лакокрасочными покрытиями); аэрозольные препараты с добавками PTFE или MoS₂ для последующего скольжения; специализированные «жидкие ключи» с поверхностно-активными компонентами, разрушающими оксидные мостики.

Подбор по материалам. Сталь/чугун терпимы к большинству нефтяных и керосиновых систем. Алюминиевые и магниевые сплавы – ограничение по агрессивным растворителям и щёлочным остаткам; работает уайт-спирит или специальные алюминий-допустимые проникающие жидкости. При наличии пластиковых кожухов, эластомерных уплотнений или клеевых компаундов избегай ацетона, MEK и хлорсодержащих очистителей. Сделай пробную каплю на незаметном участке.

Предварительная подготовка повышает результат. Очисти доступный торец ступицы от рыхлой ржавчины латунной щёткой или неагрессивным абразивом. Обдуй сжатым воздухом (без влаги). Если есть слой смазки или грязи, удали его аэрозольным обезжиривателем быстрого испарения, дай поверхности высохнуть.

Способы подачи. Локальная подача через шпон-паз – капля из маслёнки или шприца с иглой 0,8–1,2 мм. Кольцевой обход по зазору между ступицей и посадочной втулкой – тонкий носик аэрозоля с трубкой. Для труднодоступных зон используй пропитанный фитиль из безворсовой ленты: заправь его в щель, смачивай повторно. Цель – непрерывный периметр смоченной зоны.

Температурное усиление проникновения. Нагрей ступицу (не вал) индустриционным феном или индукционным кольцом до 80–90 °C для стальных узлов; при алюминии ограничь 60 °C. Сразу после нагрева нанеси проникающую жидкость: при остывании объём металла уменьшается и состав втягивается в зазор. Следи за датчиком или термокраской; перегрев подшипников выше 120 °C недопустим.

Выдержка и циклы. Для лёгкого заедания достаточно 10–15 мин пропитки. При сильном прикипании сделай 3–5 циклов по 5–10 мин с повторным нанесением и лёгким осевым натягом съёмника между циклами. Микровибрация (короткие импульсы по корпусу съёмника медным бойком) повышает капиллярное продвижение состава.

Признаки проникновения: появление влажного потемневшего кольца у торца ступицы; выход тёмной жидкости или ржавой суспензии из шпон-паза; снижение момента доворота винта съёмника при том же угле вращения. Если эффекта нет после нескольких циклов, переходи к комбинированному подходу с контролируемым нагревом и механическими ударами по окружности.

Комбинированная методика. Поддерживай умеренный натяг съёмником, нанося поочерёдные короткие радиальные удары через медную или алюминиевую проставку по 4–6 точкам окружности. После каждого круга добавляй 1–2 капли проникающего средства в освободившиеся микрозазоры. Цель – постепенное «раскачивание» слоя коррозии, не рывок.

Безопасность. Работай в проветриваемой зоне; пары растворителей тяжелее воздуха и накапливаются в нишах. Защити глаза закрытыми очками. Используй нитриловые перчатки; хлопок пропитывается и удерживает химикаты у кожи. Не подогревай открытым пламенем летучие смеси. Пропитанную ветошь складывай в металлический контейнер с крышкой во избежание самовозгорания.

После снятия шкива удали остатки проникающей жидкости и растворённой ржавчины: промывка уайт-спиритом или специализированным очистителем, продувка, сушка. Осмотри посадку; при повреждённых участках лёгко пройди мелкой шкуркой P600 на оправке и обезжирь. Перед обратной сборкой нанеси тонкий (почти сухой) слой антиприкипающей пасты на основе графита, меди или MoS₂, избегая попадания в шпоночный паз в избытке.

Правила применения съемника для снятия прикипевшего шкива

Выбирай тип съемника по геометрии узла: трехлапочный – для шкивов с доступным буртиком и диаметром до ~120–180 мм; двухлапочный – при ограниченном пространстве, но следи за равномерностью тяги; сепараторный (полухомутный) – когда зацепиться можно только за тонкий корень ступицы или когда обод закрыт. Глубина захода лап должна перекрывать торец ступицы не менее чем на 3–5 мм для предотвращения срыва.

Очисти посадочную область и резьбу центрального винта съемника от абразива и ржавчины. Нанеси тонкий слой молибденовой или никельсодержащей противозадирной пасты на резьбу и опорную поверхность винта (толщина плёнки ~0,05–0,1 мм). Смазка снижает разброс крутящего момента и уменьшает риск прихвата резьбы инструмента.

Защити торец вала: между толкателем съемника и валом поставь закалённую пяту, латунную шайбу либо сменный центр съемника. Минимальная толщина мягкой прокладки – 2 мм. Если вал с резьбовым центровочным отверстием, вкрути направляющий штифт или винт-переходник, чтобы не смять резьбу при давлении.

Добейся соосности: ось толкателя должна совпадать с осью вала с отклонением не более ±1°. Лапы выставь на одинаковой глубине; проверь щупом – разница захвата не более 0,5 мм. Несоосность ведёт к перекосу и задираму посадки.

Преднатяг выполняй пошагово. Затяни центральный винт от руки до плотного контакта, затем динамометрическим ключом малыми прибавками по 10–15 % от ожидаемого рабочего момента. Ориентир: для винта размера M16 класс 8.8 многие ручные съемники допускают диапазон до ~120–150 Н·м, но конкретное значение смотри в паспорте инструмента; начальный преднатяг 60–80 Н·м перед импульсной разгрузкой обычно достаточен для оценки реакции узла.

После набора преднатяга нанеси короткий импульс: лёгкий удар латунным молотком по головке винта или корпусу съемника через проставку. Импульс помогает сорвать коррозионный пояс. Повтори цикл «добавил момент – импульс – пауза 30–60 с» несколько раз, отслеживая движение шкива.

Если доступно терморасширение, прогрей ступицу (не ременную дорожку) газовой горелкой с рассеянным пламенем или индукционным нагревателем до 120–150 °C для стальной пары «шкив‑вал». Контролируй пирометром; избегай перегрева резиновых элементов. После равномерного прогрева добавь ещё ~1/8 оборота центрального винта.

Отслеживай начальный сдвиг: как только шкив пошёл и образовался зазор ≥0,5 мм, страви часть усилия, переставь лапы глубже при необходимости и продолжай. Не тяни за наружный обод, если ступица уже частично вышла – перенеси опору ближе к основанию, чтобы не деформировать диск.

Безопасность. Надень защитные очки и перчатки. Поставь экран или ткань, если ожидается резкий сход. Наверни гайку на конец вала на 2–3 витка в качестве страховки от внезапного слёта шкива. Не держи руки в плоскости выхода детали.

Если после трёх полных циклов «момент + импульс + прогрев» шкив не сдвинулся, остановись. Проверь наличие коррозионного буртика у торца вала; при необходимости используй тонкий клиновый сепаратор для разгрузки, затем вернись к съемнику. При тяжёлых посадках применяй индукционный нагрев с локальным охлаждением вала (аэрозоль «холодный шок»), создавая микроскопический зазор.

После снятия очисти посадочное место ершиком и абразивной щёткой, измерь диаметр вала микрометром (допуск износа часто в пределах +0/‑0,02 мм для плотно посаженных шкивов, уточняй по документации). Покрой поверхность тонким слоем антипригарного состава на основе MoS₂ или никелевой пасты перед обратной установкой, чтобы упростить будущий демонтаж.

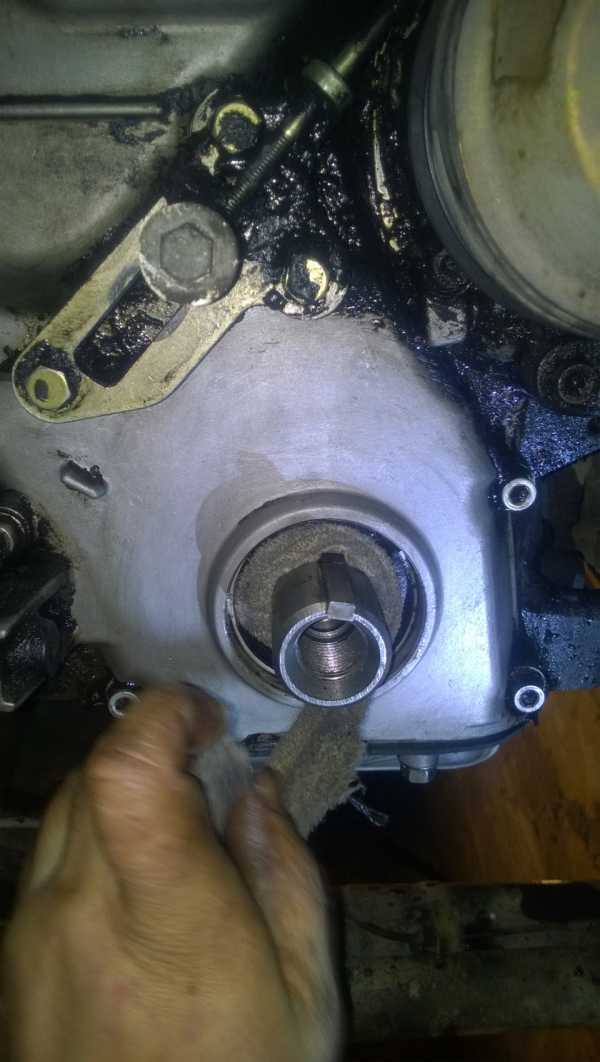

Проверка состояния вала и шкива после демонтажа и их очистка

Зафиксируйте вал и снятый шкив на чистой неворсистой подложке, исключите контакт с абразивной пылью. Перед осмотром удалите рыхлые загрязнения и остатки смазки ветошью, пропитанной уайт-спиритом или изопропанолом; не используйте бензин при наличии полимерных втулок.

Визуально оцените посадочные зоны при рассеянном и косом свете: ищите кольцевые задиры, локальные вмятины, питтинг, следы микропроворота (полосы фреттинг-коррозии). Любые участки с изменённым цветом пройдите латунной щёткой и повторно осмотрите с увеличением ×5–×10.

Измерьте диаметр шейки вала в двух взаимно перпендикулярных плоскостях через каждые 10–15 мм рабочей длины. Разница между измерениями определяет овальность; допускайте не более 0,01–0,02 мм для плотных посадок типа H7/p6 (уточняйте по документации узла). При превышении – восстановление шлифовкой или установка ремонтной втулки.

Проверьте конусность: сравните диаметры у торца и в зоне упора; изменение свыше 0,02 мм на 100 мм длины требует обработки. Для цилиндрических посадок используйте микрометр; для конических – конусомер или раздвижные калибры с индикатором.

Радиальное биение контрольной поверхности вала измерьте индикатором на призмах. Для ремённого привода малой мощности ориентир ≤0,03 мм; для высоких скоростей – стремитесь к ≤0,01 мм. Сильное биение после очистки часто связано с микропластической деформацией при снятии шкива; проверьте прямолинейность вала.

Оцените состояние шпоночного паза: измерьте ширину и глубину штангенглубиномером; износ >0,05 мм по ширине или сколы краёв глубже 0,1 мм требуют восстановления наплавкой с последующей фрезеровкой либо перехода на увеличенный размер шпонки/шлицевую втулку.

Осмотрите шкив: проверьте посадочное отверстие (цилиндр/конус), параллельность плоскостей дисков и отсутствие радиальных трещин от ступицы к ободу. Допустимое радиальное биение канавок под ремень после установки на контрольный вал – в пределах рекомендаций производителя ремня; при отсутствии данных придерживайтесь ≤0,25% от делительного диаметра или не более 0,2 мм для малых шкивов.

Очистка коррозии: нанесите преобразователь на основе ортофосфорной кислоты тонким слоем на 10–15 мин, затем тщательно промойте водой, высушите горячим воздухом ≤80 °C. Для алюминиевых шкивов используйте щёлочные составы с ингибиторами, избегайте длительного контакта.

Удаление плотных отложений: примените пластиковый или медный скребок; абразивная шкурка зерно P600–P1000 с минеральным маслом для лёгкого притирания; снимайте материал равномерно, контролируя диаметр после каждых 5–10 лёгких проходов. Не допускайте уменьшение посадочного диаметра более чем на 0,01 мм без пересчёта натяга.

После химической или механической обработки продуйте сжатым воздухом через фильтр-влагоотделитель, протерите безворсовой салфеткой, нанесите тонкую плёнку антикоррозионного масла (ISO VG ~10) либо сборочную пасту совместимую с материалами пары.

Перед повторной установкой выполните пробную «сухую» посадку без окончательной фиксации: вал должен входить равномерно, без перекоса и точечных заеданий. Если ощущается ступенька, локализуйте участок маркером, повторно зачистите.

Вопрос-ответ:
