Снятие рулевого колеса на Mercedes A140 (W168) требует точного соблюдения последовательности действий. В конструкции этой модели применяется рулевая колонка с интегрированной подушкой безопасности, что исключает возможность небрежного вмешательства. Нарушение порядка отсоединения компонентов может повлечь срабатывание подушки или повреждение контактной группы.
Перед началом работ необходимо отключить минусовую клемму аккумулятора и выждать не менее 15 минут – это минимальный интервал, необходимый для полной разрядки системы SRS. Игнорирование этого шага может привести к самопроизвольному срабатыванию подушки безопасности при отсоединении разъёмов.
Для доступа к креплению руля требуется извлечь два скрытых винта на задней стороне рулевого колеса. Они фиксируют модуль подушки безопасности. Используется ключ Torx T30. После ослабления винтов модуль аккуратно снимается, при этом следует сразу отсоединить желтый разъём питания подушки, предварительно убедившись в отсутствии остаточного напряжения.
Центральная гайка рулевого вала имеет размер 10 мм и фиксируется моментом около 80 Нм. Перед её откручиванием желательно нанести метки на вал и ступицу рулевого колеса для последующей точной установки. После удаления гайки руль снимается с усилием, без резких движений, чтобы не повредить шлейф контактного кольца (clock spring), расположенный за рулём.
Подготовка инструмента и отключение аккумулятора
Для снятия рулевого колеса на Mercedes A140 потребуется торцевая головка на 10 мм для клемм аккумулятора, торкс T30 для болтов подушки безопасности и головка E12 с удлинителем для центрального болта крепления руля. Обязательно подготовьте трещотку с реверсом и пластиковый съемник для облицовки, чтобы избежать повреждения обивки.
Перед началом работ отсоедините минусовую клемму аккумулятора, используя головку на 10 мм. После отключения клеммы выждите не менее 15 минут – это необходимо для полной разрядки конденсаторов системы подушки безопасности. Пренебрежение этим требованием может привести к срабатыванию подушки во время демонтажа.
Аккумулятор у A140 расположен под ковриком в пассажирском переднем ноге. Снимите защитную крышку, ослабьте болт клеммы, отсоедините ее и зафиксируйте в стороне во избежание случайного контакта.
Поиск и доступ к крепежным винтам рулевого колеса
На Mercedes A140 (кузов W168) рулевое колесо крепится с помощью двух винтов, расположенных с тыльной стороны рулевой ступицы. Чтобы получить к ним доступ, необходимо повернуть руль на 90 градусов влево или вправо, в зависимости от того, к какому винту требуется подойти.
Перед началом работ обязательно отключите минусовую клемму аккумулятора и подождите не менее 10 минут, чтобы исключить случайное срабатывание подушки безопасности.
Винты, удерживающие модуль подушки безопасности, скрыты в углублениях за рулем. Для их откручивания потребуется отвертка Torx T30. Обратите внимание, что винты не всегда выкручиваются полностью – в некоторых версиях они фиксированы в корпусе подушки и лишь освобождают её от посадочного места.

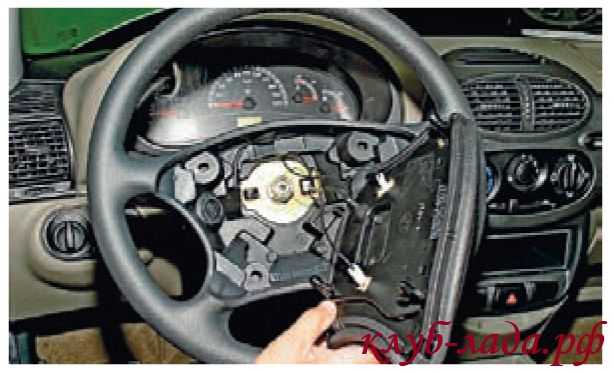

После освобождения обеих сторон, аккуратно потяните модуль подушки безопасности на себя, придерживая его двумя руками. Не отсоединяйте разъемы резко – фиксаторы хрупкие. Сначала отсоедините разъем заземления, затем – главный разъем активации.
Доступ к центральному крепежному болту рулевого колеса (Torx T50 или шестигранник на 10 мм, в зависимости от года выпуска) открывается только после снятия модуля подушки. Для удержания рулевого вала при откручивании используйте ассистента или зафиксируйте рулевое колесо с помощью стопора, чтобы не повредить шлейф подрулевого переключателя.
Безопасное отключение и демонтаж подушки безопасности
Перед началом работ необходимо обесточить систему. Отключите аккумулятор, начиная с минусовой клеммы. Выждите не менее 15 минут – за это время конденсаторы модуля SRS полностью разрядятся.
Руль Mercedes A140 оснащён фронтальной подушкой безопасности, закреплённой с тыльной стороны двумя винтами Torx T30. Для доступа к ним поверните руль на 90 градусов влево и вправо, поочерёдно откручивая каждый винт через специальные отверстия сзади.
После ослабления винтов подушка освободится. Осторожно потяните модуль на себя и зафиксируйте его, не вытягивая шлейф на натяг. Снимите разъём, отжав фиксатор-замок (обычно жёлтого или оранжевого цвета). Не применяйте усилий – контакты легко ломаются.
Храните модуль подушки лицевой стороной вверх, вдали от источников тепла и электромагнитных полей. Не оставляйте его на жёстких поверхностях – срабатывание при ударе возможно даже вне системы.
Фиксация рулевого вала перед снятием руля
Перед снятием рулевого колеса на Mercedes A140 необходимо надежно зафиксировать рулевой вал, чтобы избежать его проворачивания и повреждения спирального кабеля (контактной ленты) подушки безопасности. Нельзя допускать даже минимального смещения вала после отсоединения рулевого колеса.
Первым делом выставьте передние колеса строго прямо. Убедитесь визуально, что положение рулевого колеса соответствует этому направлению. Далее отключите аккумулятор, чтобы исключить срабатывание подушки безопасности. Ждите не менее 10 минут до начала работ с рулевым узлом.
Используйте фиксатор рулевого вала. На A140 это можно сделать с помощью штатной блокировки замка зажигания: поверните ключ в положение 0 и извлеките его – рулевая колонка заблокируется. Если замок не фиксирует колонку или требуется дополнительная фиксация – зафиксируйте вал через сервисное отверстие с помощью подходящего штифта или стопора, не создавая давления на элементы рулевого управления.
Не пытайтесь удерживать вал вручную или с помощью внешнего упора на корпус рулевого механизма – это приведёт к повреждению шлицев или износу втулок. После фиксации убедитесь, что рулевой вал не имеет люфта и не смещается при приложении усилия.

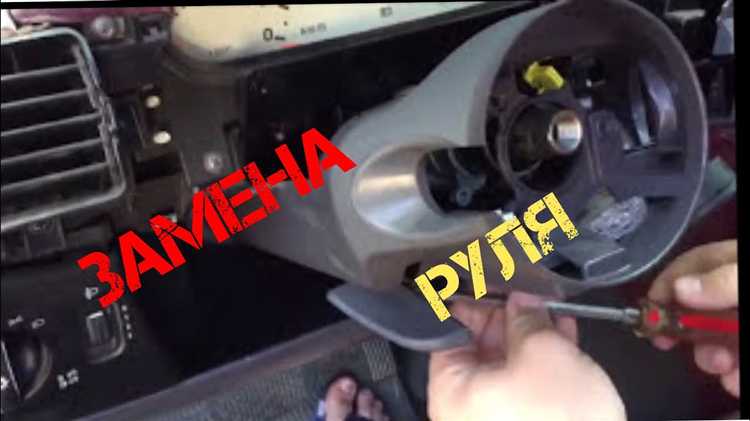

Снятие рулевого колеса с соблюдением правильной последовательности
Перед началом работ отключить аккумулятор, дождавшись не менее 15 минут для полной разрядки системы SRS. Это критично для исключения срабатывания подушки безопасности.
Установить рулевое колесо в положение “прямо”, чтобы избежать смещения шлейфа подрулевых переключателей. Убедиться, что замок зажигания находится в положении 0 и ключ извлечён.
На обратной стороне рулевого колеса находятся два отверстия под торкс T30. С помощью отвертки аккуратно освободить защёлки модуля подушки безопасности. Поддерживать модуль рукой, чтобы избежать падения.
Осторожно отсоединить разъёмы подушки безопасности, при необходимости воспользовавшись пластиковым съёмником. Не применять усилие, чтобы не повредить разъёмы.
После снятия подушки отсоединить центральную гайку рулевого вала (ключ на 10 мм, головка E12 или E14 в зависимости от года выпуска). Не снимать гайку полностью до ослабления рулевого колеса – это предотвратит резкое соскальзывание.
С усилием раскачать рулевое колесо, потянув его на себя. После ослабления посадки открутить гайку до конца и снять руль, стараясь не повредить спиральный кабель и направляющие.
Сохранять положение рулевого шлейфа в центральной позиции. При его прокручивании может потребоваться калибровка или замена детали.
Проверка шлицов и состояния контактного кольца после демонтажа
После снятия руля с Mercedes A140 необходимо внимательно осмотреть шлицы рулевого вала. Шлицы должны быть без деформаций, трещин и заметного износа. Любые сколы или забоины ухудшают посадку и могут вызвать люфт руля, что недопустимо.
Контактное кольцо (шлейф) требует тщательной проверки на отсутствие повреждений проводников и следов перегрева. Следы обгорания, разрывы или изломы дорожек влияют на работу подушки безопасности и кнопок управления на руле. При обнаружении механических повреждений кольцо нужно заменить.
Для диагностики можно использовать мультиметр с функцией измерения сопротивления. Контактное кольцо не должно иметь разрывов цепи и показывать стабильное сопротивление в пределах технической нормы, указанной в сервисной документации Mercedes A140.
Перед повторной установкой убедитесь в чистоте шлицов и кольца от загрязнений, которые могут вызвать плохой контакт. Используйте мягкую щетку и изопропиловый спирт для очистки.
Игнорирование проверки и ремонта контактного кольца или шлицов часто приводит к ошибкам в системах безопасности и сигнализации, что требует повторного демонтажа руля и дополнительных затрат.
Вопрос-ответ:
Какие инструменты понадобятся для снятия руля на Mercedes A140?
Для работы потребуется крестовая и плоская отвертки, торцевой ключ или головка на 13 мм для болтов крепления, а также съемник рулевого колеса для облегчения демонтажа. Рекомендуется подготовить также пассатижи и чистую тряпку для защиты деталей.
Как правильно отключить подушку безопасности перед снятием руля?
Сначала следует отключить аккумулятор, чтобы исключить подачу питания на систему безопасности. После этого подождать около 10–15 минут, чтобы конденсаторы полностью разрядились. Затем аккуратно снять накладку с подушкой безопасности, используя пластиковую лопатку или отвертку, стараясь не повредить крепления. Только после этого можно приступать к дальнейшим действиям.
Что делать, если руль не снимается после откручивания болтов?
Если руль не выходит легко, не стоит применять чрезмерную силу. Лучше использовать съемник рулевого колеса, который равномерно распределит усилие и предотвратит повреждение вала и обода руля. В случае отсутствия съемника можно осторожно постучать по ободу с обратной стороны, но только после полного откручивания крепежа и проверки отсутствия дополнительных фиксирующих элементов.
Есть ли особенности снятия руля на Mercedes A140, связанные с электроникой?
Да, у модели присутствует электрическое соединение для подушки безопасности и управления кнопками на руле. После отсоединения подушки безопасности нужно аккуратно отсоединить разъемы, чтобы не повредить провода. При установке руля следует проверить правильность подключения всех разъемов и аккуратно зафиксировать их, чтобы избежать проблем с системой управления или безопасности.
Какие ошибки чаще всего допускают при снятии руля на этой модели?
Одна из распространённых ошибок — это попытка снять руль, не отключив аккумулятор, что может привести к срабатыванию подушки безопасности. Также часто забывают дождаться полного разряда конденсаторов в системе, что создаёт риск короткого замыкания. Еще ошибка — применение силы без использования съемника, что может повредить рулевой вал или сам руль. Неправильное подключение проводки при обратной установке тоже приводит к сбоям в работе кнопок и подушки безопасности.
Какие инструменты понадобятся для правильного снятия руля на Mercedes A140?
Для демонтажа руля на Mercedes A140 потребуется набор ключей (обычно шестигранных и торкс), отвертка, а также специальный съемник рулевого колеса. Кроме того, желательно иметь средства для обезвреживания подушки безопасности, если она установлена в руле. Важно работать аккуратно, чтобы не повредить элементы электрооборудования и систему безопасности.
