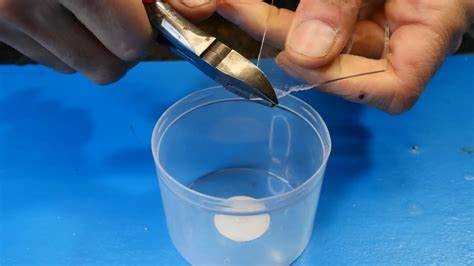

Повреждение пластика с утратой фрагмента встречается не только в бытовой технике и интерьере, но и в корпусах автомобилей, электронике, сантехнике. Если отсутствует часть детали, склеивание не поможет – потребуется моделирование недостающего участка с точным воспроизведением формы.
В зависимости от назначения и нагрузки на элемент подбирается способ восстановления: для декоративных частей подходят двухкомпонентные эпоксидные составы, а для конструктивных – армированные ремонтные смеси на основе полиэфирной или эпоксидной смолы с наполнителями. При восстановлении мелких фрагментов применяют ремонтные комплекты с оттиском формы, что особенно удобно при работе с симметричными деталями.
Перед восстановлением необходимо зачистить края повреждения, удалить остатки старого клея или краски и создать шероховатую поверхность для лучшего сцепления. В качестве подложки удобно использовать пластилин, фольгу или силиконовые формы. Затвердевший материал после набора прочности поддается обработке – его шлифуют, сверлят и окрашивают. Чтобы достичь совпадения по тону, краску подбирают с использованием колеровочной таблицы либо спектрофотометра.
Если нагрузка на участок велика, следует усилить восстановленную часть – для этого используют закладные металлические элементы или армирующую сетку. При работе с корпусами бытовых приборов важно соблюдать термостойкость восстанавливающего состава: некоторые пластмассы деформируются уже при температуре около 70 °C.
Как определить тип пластика перед восстановлением
Перед восстановлением фрагмента важно точно определить тип пластика, так как от этого зависит выбор клея, материала для заплаты и способ термической обработки. В большинстве случаев информация о типе пластика указана на самой детали в виде маркировки: комбинации букв, например, ABS, PP, PE, PVC, PC или PA.
Если маркировка отсутствует или неразборчива, можно провести тест с нагревом. Небольшой образец или незаметный участок детали нагревается паяльником или зажигалкой. ABS при плавлении издает запах жженой резины, полиэтилен (PE) – парафина, а полипропилен (PP) практически не пахнет. При этом ПВХ (PVC) выделяет резкий запах хлора и дым с белым налетом, что свидетельствует о наличии хлорсодержащих компонентов.
Другой способ – проверка плавкости и упругости. Полиэтилен и полипропилен легко гнутся и не ломаются, а полистирол (PS) хрупкий и может треснуть. ABS при изгибе демонстрирует умеренную гибкость и высокую прочность.
Если нет возможности провести термический тест, можно использовать метод плотности. Пластиковый фрагмент опускается в воду: полиэтилен и полипропилен всплывают, так как их плотность ниже 1 г/см³. АБС, ПВХ и ПК тонут, что указывает на их более высокую плотность.
При наличии доступа к лабораторному оборудованию можно воспользоваться спектральным анализом или инфракрасной спектроскопией – эти методы дают точный результат, но требуют специальных приборов.
Определение типа пластика необходимо для правильного подбора ремонтного состава. Например, для ABS подойдет пайка с добавлением аналогичного пластика, для PP – только специальный полипропиленовый клей или экструзионная сварка.
Чем заменить отсутствующий участок пластиковой детали
Выбор замещающего материала зависит от условий эксплуатации детали, механических нагрузок и типа пластика. Один из наиболее универсальных вариантов – использование аналогичного по составу пластика, полученного от донорской детали. Например, если деталь изготовлена из ABS, то кусок корпуса от старого пылесоса или принтера подойдет для воссоздания фрагмента.
Для временного или малонагруженного ремонта можно использовать двухкомпонентные эпоксидные смолы с наполнителем. Они легко формуются, обеспечивают приемлемую адгезию и могут быть отшлифованы после отвердевания. Подходящие варианты – эпоксидные пасты с армирующими волокнами или стеклошариками. Их можно использовать, если точное совпадение по механике не критично.
В случае работы с термопластами применяются прутки для 3D-печати (PLA, PETG, ABS), особенно если есть возможность формовать участок с помощью паяльника или экструзионной сварки. Важно подобрать диаметр и температуру подачи материала, чтобы обеспечить прочное соединение и отсутствие внутренних напряжений.
Если требуется высокая точность формы, допустимо использовать силиконовую форму и отлить недостающий участок из литейного пластика. Подобный метод целесообразен при наличии оригинального шаблона или зеркальной детали.
Для элементов, подверженных постоянному механическому воздействию, лучше избегать мягких полиуретанов и акрилов – они уступают по износостойкости и могут деформироваться при температурных колебаниях.
Перед вживлением замещающего сегмента обязательно провести механическую зачистку краёв и обезжиривание ацетоном или изопропанолом – это повышает прочность соединения и предотвращает расслоение в процессе эксплуатации.

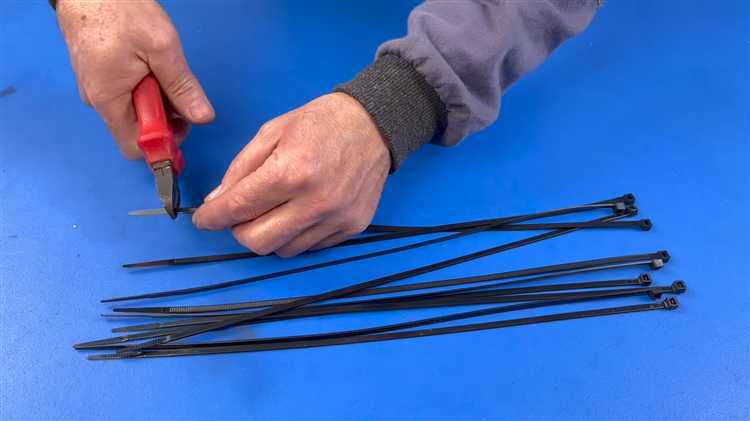

Как снять слепок для воссоздания формы
Для точного восстановления утерянного участка пластиковой детали необходимо сначала создать форму с оригинального элемента (если сохранилась симметричная сторона или аналогичная деталь). Наиболее доступный способ – использование двухкомпонентного силиконового компаунда, обеспечивающего точную передачу геометрии.
Перед началом работ деталь очищают от грязи, масел и пыли. Поверхность должна быть сухой и обезжиренной. При необходимости можно использовать изоляционный лак или вазелин как разделительный слой, чтобы силикон не прилип к основе.
Силикон смешивается в соответствии с инструкцией производителя. Полученную массу наносят на участок детали, равномерно распределяя и прижимая. Если элемент мелкий или сложной формы, можно использовать форму из пластиковой или картонной опалубки, чтобы удерживать компаунд в заданных границах.
Полимеризация силикона занимает от 20 минут до нескольких часов, в зависимости от состава. После затвердевания форма аккуратно снимается. Полученный слепок можно использовать как оттиск для литья восстановленного участка из эпоксидной смолы, полиэфирной шпаклёвки или другого совместимого материала.
Для улучшения точности подгонки и предотвращения деформации рекомендуется использовать армирующую вставку при создании отливки, особенно если предполагается механическая нагрузка на восстановленный участок.
Какие материалы подойдут для воссоздания фрагмента
Выбор материала зависит от характеристик исходной детали – прочности, гибкости, устойчивости к температуре и влаге. Ниже перечислены наиболее подходящие варианты, которые можно использовать в бытовых и мастерских условиях.
- Эпоксидная смола с наполнителем. Подходит для твердых, неэластичных пластиков. После отверждения обеспечивает прочность и хорошую адгезию к большинству пластиков. Для повышения прочности можно добавить стеклянный порошок, микросферы или металлическую стружку.
- Двухкомпонентный полиуретан. Используется для гибких и ударопрочных деталей. Быстро застывает, сохраняет форму и устойчив к влаге. Особенно полезен при ремонте пластиков с низкой адгезией.
- ABS-пластик в виде гранул или прутка. Совместим с оригинальными деталями из ABS. Может быть сварен горячим воздухом или растворён в ацетоне для создания пасты, повторяющей геометрию утерянного участка.
- PLA или PETG для 3D-печати. При наличии 3D-принтера можно изготовить точную копию фрагмента. PLA легко печатается, но менее термостойкий; PETG – более прочный и устойчив к механическим нагрузкам.
- Холодная сварка (эпоксидный пластилин). Применяется для грубой реконструкции, особенно когда эстетика не важна. Легко формуется руками, не требует инструментов, застывает за 10–15 минут.
- Полиморфус (термопластик). При нагреве становится мягким, затем застывает. Удобен для временного или быстрого ремонта, но плохо переносит высокие температуры и постоянные нагрузки.
Перед применением любого материала важно зачистить поверхность, обезжирить её и при необходимости обеспечить механическое сцепление (насечки, отверстия, армирование). Выбор материала должен учитывать условия эксплуатации восстановленного участка.
Как соединить новый фрагмент с основной деталью
Перед соединением убедитесь, что кромки как у восстановленного фрагмента, так и у основной детали ровные, без заусенцев и загрязнений. Любые неровности могут ослабить сцепление. Обе поверхности следует обезжирить изопропиловым спиртом или ацетоном.
- Если фрагмент напечатан на 3D-принтере, обработайте контактные поверхности мелкой наждачной бумагой (зернистость 400–600), чтобы обеспечить лучшее сцепление с клеем.
- Для деталей из ABS и PLA применяйте дихлорэтан или ацетон как растворитель, если соединение выполняется методом «холодной сварки» – он частично растворяет пластик, создавая прочную монолитную связь.
- При использовании клея выбирайте состав в зависимости от материала:
- ABS: эпоксидный клей или дихлорэтан.
- PLA: двухкомпонентный эпоксидный клей.
- Полиэтилен/полипропилен: клеи с праймером на основе полиолефинов.
Клей наносите тонким слоем на обе поверхности. После соединения деталей прижмите их с усилием и зафиксируйте минимум на 30 минут. Полная прочность достигается через 12–24 часа в зависимости от типа клея.
- Зафиксируйте соединённые части струбциной или пластиковыми зажимами.
- Избегайте попадания клея в функциональные отверстия и пазы.
- После высыхания проверьте шов на прочность лёгким изгибом или нажатием (без избыточной силы).
Если внешний вид детали важен, после склеивания шов можно прошпаклевать пластиковой шпаклёвкой и зачистить мелкой наждачкой, после чего нанести краску, подобранную по RAL или визуально.
Как выровнять и обработать место соединения
Перед соединением нового фрагмента с основной деталью необходимо тщательно подготовить место соединения. Для начала удалите остатки старого материала, включая неровности, сколы и загрязнения. Используйте шлифовальный брусок с зернистостью от 120 до 220 или мелкозернистую наждачную бумагу для ровного снятия верхнего слоя пластика.
Если края повреждены сильно, дополнительно примените точильный камень или специализированные фрезы для пластика, чтобы убрать глубокие дефекты и создать ровную плоскость для приклеивания или сварки.
После механической обработки поверхность обезжирьте спиртовым раствором или ацетоном. Это обеспечит хорошее сцепление с клеящим составом или сварочным материалом. Важно полностью удалить пыль и масло – для этого используйте безворсовые салфетки.
При необходимости примените мелкую шлифовку с зернистостью 400-600 для создания легкой шероховатости, которая улучшит адгезию. Не допускайте чрезмерного сглаживания, чтобы не ослабить структуру соединения.
Для выравнивания больших перепадов используйте пластичный ремонтный состав или шпатлевку, подходящую для данного типа пластика. Наносите ее тонкими слоями с равномерным распределением, давая каждому просохнуть согласно инструкции производителя.
После полного высыхания шпатлевки снова отшлифуйте поверхность до ровного состояния. Все работы должны выполняться аккуратно, чтобы сохранить геометрию детали и подготовить место соединения к надежной фиксации нового фрагмента.
Чем покрасить восстановленную часть под оригинал
Для покраски восстановленного участка пластика следует использовать специальные краски, предназначенные для пластиковых поверхностей. Идеальный выбор – акриловые или двухкомпонентные полиуретановые краски с хорошей адгезией и устойчивостью к внешним воздействиям.
Перед нанесением краски рекомендуется обезжирить поверхность с помощью изопропилового спирта или специализированного очистителя для пластика. Это улучшит сцепление краски с основой.
Для достижения точного совпадения цвета используют колеровку по оригинальному коду цвета детали. Его можно найти на маркировке изделия или в документации производителя. Колеровку лучше доверить профессионалам в автомастерских или специализированных центрах по подбору красок.
Грунтовка для пластика обязательна, чтобы предотвратить отслоение краски и повысить её износостойкость. Обычно применяют акриловые грунты с высокой адгезией к пластику. Грунтовку наносят в несколько тонких слоев с промежуточной сушкой.
После покраски основной цвет фиксируют прозрачным лаком, устойчивым к ультрафиолету и механическим нагрузкам. Лак обеспечивает сохранение цвета и блеска, а также защищает поверхность от царапин и выцветания.
Наносить краску и лак рекомендуется с помощью аэрографа или краскопульта для равномерного распределения. При отсутствии такого оборудования допустимо использовать качественные баллончики с краской, но важно соблюдать технологию нанесения и выдерживать необходимое время сушки между слоями.

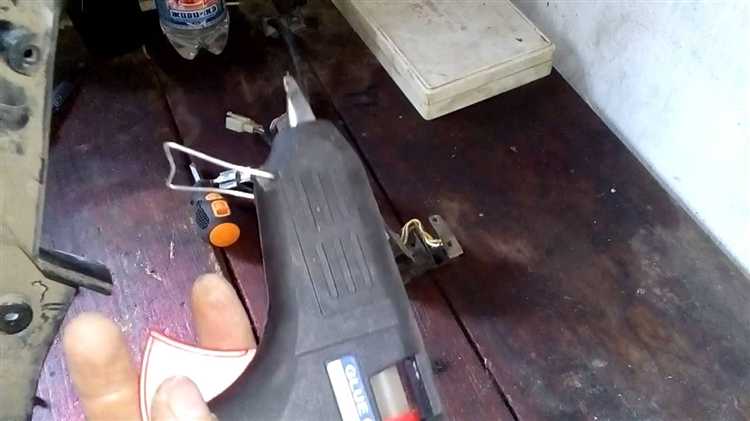

Как проверить прочность восстановленного участка
Первый этап – визуальный осмотр на наличие трещин, неровностей и расслоений. Участок должен быть ровным, без видимых дефектов, которые снижают прочность.
Для проверки адгезии соединения применяют метод локального надавливания пальцем или инструментом с контролем отсутствия отслоений и деформаций. Если восстановленный участок прогибается или отслаивается, требуется доработка или повторное склеивание.
Для оценки механической прочности проводят тест на изгиб. Несильно, но ощутимо сгибают деталь в месте восстановления, следя за отсутствием трещин или появления новых повреждений. Такой тест выявляет недостатки сцепления материала.
При возможности используют динамическую нагрузку – легкие удары по восстановленному участку молотком с резиновым бойком или подобным инструментом. Отсутствие звуков отслоения и трещин указывает на качественное соединение.
Если участок отвечает требованиям по форме и механическим свойствам, можно проверить стойкость к термическим воздействиям. Аккуратно нагревают зону паяльником или феном до температуры около 60–80 °C, следя, чтобы не произошло деформаций или отделения материалов.
Контроль прочности стоит завершить проверкой устойчивости к растворителям, если деталь будет подвергаться воздействию химикатов. Для этого на небольшом участке наносят растворитель (ацетон или спирт) и наблюдают за изменениями поверхности.
При сложных нагрузках и повышенных требованиях к прочности рекомендуют провести нагрузочные испытания с использованием измерительных приборов, например, динамометра, для точной оценки усилий разрушения.
Регулярное документирование результатов позволяет проследить качество восстановления и выявить слабые места до эксплуатации детали.
Вопрос-ответ:
Как правильно подобрать клей для восстановления пластиковой детали?
Выбор клея зависит от типа пластика, из которого сделана деталь. Для полиэтилена и полипропилена подходят специальные клеи на основе растворителей или двухкомпонентные эпоксидные составы с адгезивными добавками. Акриловые и полиамидные пластики обычно хорошо соединяются цианоакрилатами или полиуретановыми клеями. Рекомендуется определить пластик перед ремонтом и выбрать клей с подходящей химической основой и температурным режимом эксплуатации детали.
Как восстановить форму отсутствующего фрагмента, если оригинал утерян?
Если оригинал отсутствует, можно снять слепок с аналогичной детали или использовать 3D-моделирование для создания формы. Для слепка применяют силиконовые или полиуретановые составы, которые точно копируют поверхность. После этого готовят основу из пластика или эпоксидной смолы, повторяющей контур. Если технические возможности позволяют, проще создать деталь с помощью 3D-печати, используя точные размеры и чертежи.
Какие методы обработки применяют для выравнивания места соединения после склейки?
После соединения фрагментов участок шва обычно шлифуют наждачной бумагой с разной зернистостью, начиная с крупной и заканчивая мелкой для гладкости. Затем применяют полировальные пасты для устранения микротрещин и восстановления однородной поверхности. Иногда используют шпаклевку для пластика, чтобы заполнить неровности и добиться ровного перехода между основой и восстановленным фрагментом.
Можно ли покрасить восстановленную часть пластика так, чтобы цвет совпал с оригиналом?
Да, можно, но задача требует тщательной подготовки поверхности и правильного подбора краски. Сначала восстанавливаемый участок грунтуют, чтобы обеспечить адгезию. Затем используют аэрозольные или кистевые краски, специально разработанные для пластика, часто с добавлением колеров для точного соответствия оттенка. Иногда применяют базовые цвета с прозрачным лаком для достижения нужного блеска и текстуры, приближенной к оригиналу.
Как проверить прочность восстановленного участка пластиковой детали?
Прочность проверяют несколькими способами. Визуально оценивают отсутствие трещин и деформаций после склейки и шлифовки. Для более точной проверки проводят механические испытания — легкое надавливание или сгибание в зоне ремонта, чтобы увидеть, держится ли соединение без разрушения. Можно использовать контрольную нагрузку, близкую к рабочей, если это безопасно. При необходимости выполняют тесты с помощью инструментов — например, микротвердомер или нагрузочные испытания, чтобы убедиться в надежности соединения.
Какие инструменты и материалы нужны для восстановления утерянного фрагмента пластиковой детали?
Для восстановления понадобятся: шлифовальная бумага с разной зернистостью (от крупной до мелкой), клей для пластика или эпоксидная смола, наполнитель (например, специальная шпаклёвка для пластика), а также инструмент для формирования и выравнивания – это может быть нож или надфиль. Важно подготовить поверхность — очистить от загрязнений и обезжирить. Если планируется покраска, потребуется краска, соответствующая типу пластика, и лак для защиты поверхности после окрашивания.
Как проверить качество и прочность восстановленного участка пластиковой детали?
Проверку прочности проводят в несколько этапов. Сначала визуально оценивают отсутствие трещин и дефектов после высыхания клея или наполнителя. Затем проводят легкое механическое воздействие – например, аккуратное надавливание или сгибание в месте соединения. Если восстановленный участок не деформируется и не трескается, значит, ремонт выполнен качественно. Для важных деталей можно провести более тщательные тесты, например, нагрузочное испытание с весом или вибрацией, соответствующими условиям эксплуатации.
Загрузка...
