Диагностический сканер это прибор который

Диагностический сканер – это электронное устройство, предназначенное для считывания данных с бортовой системы автомобиля через разъём OBD-II. Его основная задача – быстрое выявление ошибок, связанных с работой двигателя, трансмиссии, тормозной системы, подушек безопасности и других электронных компонентов. Современные модели поддерживают не только чтение, но и расшифровку кодов неисправностей, а также предоставляют доступ к параметрам в реальном времени.

Большинство легковых автомобилей, произведённых после 2000 года, оснащаются стандартным разъёмом OBD-II. Подключив сканер к этому порту, пользователь получает доступ к информации, которую обычно считывают в автосервисах. Некоторые устройства могут отображать данные на экране, другие – передают информацию на смартфон через Bluetooth или Wi-Fi.

Сканеры делятся на два основных типа: профессиональные и бытовые. Первые имеют расширенные функции, такие как адаптация блоков управления и тесты исполнительных механизмов. Бытовые модели, как правило, ориентированы на чтение и сброс кодов ошибок, а также мониторинг базовых параметров, включая температуру охлаждающей жидкости, обороты двигателя, напряжение аккумулятора и давление в системе впрыска.

Перед покупкой сканера важно проверить его совместимость с маркой и моделью автомобиля, а также с используемым программным обеспечением. Некоторые модели поддерживают только определённые протоколы связи, такие как CAN или ISO 9141-2. При работе с любым сканером следует учитывать, что сброс ошибок без устранения их причины может привести к повторному появлению проблемы или некорректной работе системы.

Разновидности автомобильных диагностических сканеров и их отличия

Автомобильные сканеры различаются по функциональности, протоколам подключения и назначению. От выбора модели зависит глубина диагностики и совместимость с конкретными марками автомобилей.

• Кодовые считыватели (OBD-II Reader). Базовые устройства, которые подключаются к разъёму OBD-II и отображают коды ошибок без расшифровки. Подходят для водителей, которым требуется просто сбросить ошибку или уточнить её код.
• Мультимарочные сканеры. Совместимы с различными брендами и обеспечивают расширенную диагностику систем ABS, SRS, АКПП и других узлов. Оснащены встроенным экраном и меню на русском языке. Популярны у автосервисов с разнопрофильной специализацией.
• Сканеры, работающие через смартфон. Это адаптеры, которые передают данные по Bluetooth или Wi-Fi на мобильное приложение. Они недорогие, но зависят от качества софта. Подходят для базового мониторинга параметров двигателя.
• OEM-сканеры. Разработаны для конкретных брендов (например, VCDS для Volkswagen, Techstream для Toyota). Обеспечивают максимально полную диагностику, включая доступ к заводским функциям, кодированию блоков и обновлению прошивок. Используются в специализированных сервисах.
• Профессиональные диагностические станции. Полноценные устройства с собственным ПО, сенсорным экраном, аккумулятором и поддержкой большого количества протоколов. Предназначены для постоянной работы в условиях сервиса. Обновляются через интернет и позволяют выполнять адаптацию, тесты исполнительных механизмов и обучение блоков.

При выборе стоит учитывать не только цену, но и задачи. Для личного пользования подойдёт Bluetooth-адаптер с проверенным приложением, а для работы с автомобилями разных производителей – универсальный мультимарочный сканер с обновляемой базой данных. Если работа ведётся с одной конкретной маркой, лучше использовать OEM-устройство, совместимое с внутренними протоколами производителя.

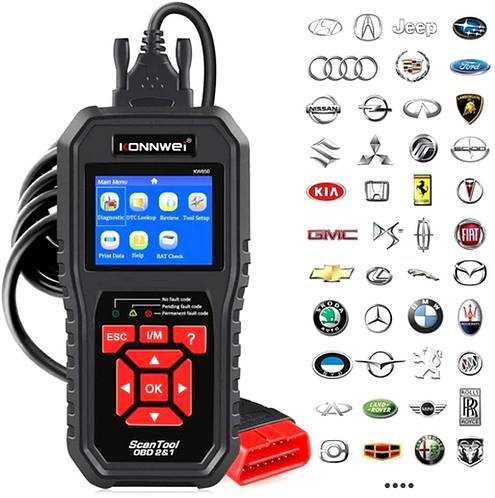

Подключение сканера к автомобилю: какие разъёмы и протоколы используются

На старых моделях, выпущенных до введения стандарта OBD-II, могут использоваться нестандартизированные интерфейсы, например, разъёмы 20-pin у BMW, 38-pin у Mercedes или 12-pin у некоторых моделей Toyota. В таких случаях требуется переходник, совместимый с конкретной маркой и моделью.

После физического подключения сканера через диагностический разъём начинается передача данных по одному из поддерживаемых протоколов. Наиболее распространённые: ISO 9141-2, ISO 14230 (KWP2000), ISO 15765 (CAN), SAE J1850 PWM и VPW. Выбор протокола зависит от года выпуска, производителя и рынка, на который ориентирован автомобиль. Например, CAN используется во всех автомобилях, сертифицированных в ЕС после 2008 года.

Перед подключением сканера важно убедиться в его совместимости с нужным протоколом. Универсальные устройства автоматически определяют тип протокола после подключения. Некоторые профессиональные модели позволяют вручную выбрать протокол или отобразить диагностическую информацию о текущем сеансе связи.

Для стабильной связи рекомендуется отключить зажигание перед подключением, а включить его только после подключения сканера. Это снижает риск сбоев в инициализации и повреждения оборудования. Некоторые устройства требуют активного соединения с мобильным приложением или ПК по Bluetooth, Wi-Fi или USB – это также нужно учитывать перед началом диагностики.

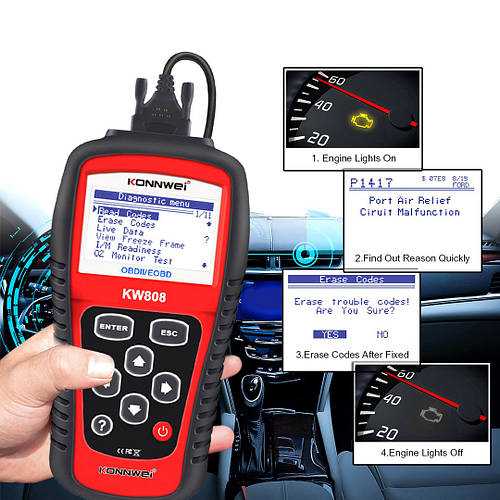

Как сканер считывает и расшифровывает коды ошибок

Код состоит из пяти символов. Первый символ обозначает область системы:

Второй символ показывает тип кода: «0» – стандартный (SAE), «1» – производительский. Остальные три цифры указывают на конкретную проблему. Например, код P0171 означает «бедная смесь (ряд 1)» – избыток воздуха в топливно-воздушной смеси.

Сканер расшифровывает код, сверяя его с базой, встроенной в программное обеспечение устройства. В продвинутых моделях база охватывает как стандартные коды, так и коды конкретных производителей. Некоторые сканеры также предлагают пояснение причины и рекомендации по устранению.

Важно учитывать, что наличие кода не всегда указывает на конкретный неисправный узел. Например, код P0300 (многократные пропуски воспламенения) может быть вызван неисправной свечой, катушкой зажигания, подсосом воздуха или проблемами с топливоподачей. Поэтому интерпретация кодов должна опираться на сопутствующие данные – показания датчиков, условия появления ошибки и поведение автомобиля.

Точная диагностика возможна только при анализе как кодов, так и параметров в реальном времени. Современные сканеры позволяют просматривать графики работы датчиков, что помогает локализовать источник неисправности до замены деталей.

Функции в режиме реального времени: что можно узнать во время движения

Диагностический сканер в режиме реального времени отображает рабочие параметры электронных систем автомобиля без задержки, что позволяет отслеживать поведение узлов при нагрузке и на разных скоростях. Это особенно полезно для выявления нестабильной работы двигателя, нарушений в подаче топлива и отклонений в системах управления.

• Обороты двигателя (RPM): фиксируются с точностью до каждой сотни оборотов. Резкие скачки могут указывать на сбои в зажигании или подаче топлива.
• Температура охлаждающей жидкости: позволяет контролировать прогрев двигателя. Перегрев во время движения сигнализирует о проблемах с термостатом или радиатором.
• Скорость автомобиля: данные передаются напрямую с датчика скорости. Это используется, например, при проверке отклонений в работе коробки передач.
• Положение дроссельной заслонки: показывает, насколько водитель нажимает на педаль газа. Отклонения между усилием и реакцией двигателя могут говорить о неисправностях в системе подачи воздуха.
• Краткосрочная и долгосрочная коррекция топлива: помогает выявить неправильное смесеобразование. Если коррекция превышает допустимые границы, возможно засорение форсунок или утечка воздуха.
• Работа кислородных датчиков: отображается в виде графиков напряжения. Стабильное поведение указывает на нормальное сгорание топлива.
• Нагрузка на двигатель: выражается в процентах и отражает, насколько используется ресурс двигателя в текущий момент.
• Угол опережения зажигания: отклонения от нормы говорят о сбоях в датчике коленвала или неправильной работе блока управления.

Сканер позволяет записывать поток данных для последующего анализа. Это удобно при плавающих неисправностях, которые не фиксируются в статических условиях. Использование графиков помогает наглядно сравнивать изменение параметров во времени, например – рост температуры при движении в горку или колебания кислородных датчиков на холостом ходу и под нагрузкой.

Во время тест-драйва с подключённым сканером рекомендуется обращать внимание на синхронность изменений параметров. Несоответствие между подачей топлива и реакцией лямбда-зонда может сигнализировать о неправильной работе датчиков или утечке во впускной системе.

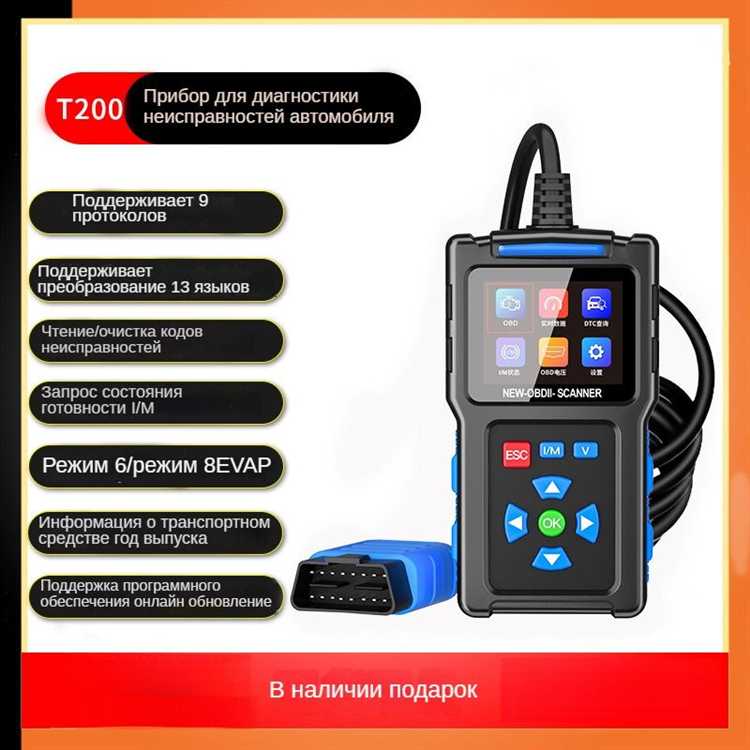

Совместимость диагностического сканера с разными марками автомобилей

Перед выбором диагностического сканера важно учитывать, с какими марками и моделями автомобилей он работает. Универсальные OBD-II сканеры подходят для большинства машин, выпущенных после 2001 года (бензин) и после 2004 года (дизель) на территории Европы. Однако поддержка отдельных систем – таких как ABS, ESP, подушки безопасности, климат-контроль – зависит от производителя автомобиля и используемого протокола.

Наиболее распространённые протоколы – ISO 9141-2, KWP2000, CAN и SAE J1850. Например, автомобили VAG-группы (Volkswagen, Audi, Skoda, SEAT) часто используют KWP2000 и CAN, тогда как американские марки вроде Ford и GM могут использовать SAE J1850 PWM/VPW. Китайские и корейские автомобили (Chery, Hyundai, Kia) поддерживают CAN, но нередко требуют специализированного программного обеспечения.

Некоторые сканеры работают только с ограниченным числом брендов, предоставляя расширенный доступ к данным конкретных производителей. Например, устройства, заточенные под BMW или Mercedes-Benz, дают доступ к фирменным блокам управления, тогда как универсальные модели ограничены базовыми функциями – чтением и удалением ошибок двигателя.

Перед покупкой стоит проверить список поддерживаемых автомобилей на сайте производителя сканера. Также важно убедиться, что устройство обновляется и поддерживает новые модели. При использовании Bluetooth- или Wi-Fi-сканеров желательно уточнить совместимость мобильного приложения с конкретными марками и годами выпуска автомобилей.

Программное обеспечение сканера: что влияет на точность диагностики

Обновления ПО обеспечивают поддержку новых моделей автомобилей и адаптацию к изменяющимся протоколам обмена данными. Пренебрежение обновлениями приводит к несовместимости и ошибкам при чтении параметров.

Алгоритмы обработки данных влияют на скорость и точность интерпретации сигналов с электронных блоков управления. Продвинутые сканеры применяют фильтрацию шума и корреляцию параметров для снижения ложных срабатываний.

Поддержка нескольких протоколов обмена (например, ISO 9141, CAN, KWP2000) расширяет возможности сканера и повышает вероятность правильного взаимодействия с электроникой конкретного автомобиля.

Интерфейс программного обеспечения должен предоставлять понятное и структурированное отображение информации, позволяя быстро выявлять критичные ошибки и анализировать динамические параметры.

Рекомендуется выбирать сканеры с возможностью подключения к ПК или мобильным устройствам, что расширяет функционал за счёт специализированных программ с более детальной диагностикой и анализом.

Как выбрать диагностический сканер для личного или профессионального использования

Обратите внимание на совместимость сканера с марками и моделями автомобилей, которыми вы планируете работать. Некоторые устройства ограничены определёнными производителями, другие поддерживают широкий спектр транспортных средств, включая легковые, грузовые и коммерческие автомобили.

Для профессионалов важна возможность работы с расширенными кодами ошибок, функционалом адаптаций, сбросом сервисных интервалов и тестированием отдельных узлов. Такие функции есть в сканерах с поддержкой протоколов SAE J2534 и фирменных протоколов производителей.

Интерфейс и удобство подключения влияют на скорость диагностики. Сканеры с беспроводным подключением по Bluetooth или Wi-Fi подходят для мобильного использования, а проводные варианты обычно обеспечивают стабильность передачи данных.

Качество программного обеспечения влияет на точность и скорость обработки информации. Обновления прошивки и базы данных кодов ошибок должны быть доступны регулярно, чтобы устройство не устаревало вместе с развитием автомобильных систем.

Для личного использования оптимально выбирать сканеры с интуитивно понятным интерфейсом и базовым набором функций: чтение и стирание ошибок, просмотр параметров в реальном времени. Профессиональные модели требуют расширенных возможностей, удобных в работе с разными марками и поддержкой диагностических тестов.

Цена сканера зависит от комплектации и функционала. При ограниченном бюджете следует ориентироваться на модели с необходимым минимумом функций, а при покупке для автосервиса – выбирать устройства с максимально широким функционалом и качественной технической поддержкой производителя.

Вопрос-ответ:

Что такое диагностический сканер и для чего он применяется?

Диагностический сканер — это устройство, предназначенное для считывания и анализа данных, получаемых с электронных систем автомобиля. Его основное назначение — выявление неполадок в работе двигателя, трансмиссии и других систем за счёт чтения специальных кодов ошибок и параметров работы в реальном времени.

Каким образом диагностический сканер получает информацию с автомобиля?

Сканер подключается к стандартному разъёму автомобиля, обычно OBD-II, и устанавливает связь с электронным блоком управления (ЭБУ). Он запрашивает данные, которые ЭБУ передаёт в виде кодов ошибок, а также текущие показатели работы различных узлов — например, температуры, давления, оборотов и других параметров.

Можно ли использовать один и тот же диагностический сканер для разных марок автомобилей?

Совместимость зависит от поддерживаемых протоколов и функций сканера. Некоторые устройства работают только с определёнными производителями, в то время как универсальные сканеры распознают большинство протоколов, используемых в современных автомобилях. Перед покупкой важно проверить, поддерживает ли сканер нужные модели и системы.

Какие основные функции кроме чтения кодов ошибок выполняет диагностический сканер?

Помимо считывания и очистки ошибок, многие сканеры позволяют просматривать данные в реальном времени, запускать тесты компонентов, сбрасывать сервисные индикаторы и отображать информацию о состоянии аккумулятора, уровне топлива и других параметрах. Это помогает более точно оценить состояние автомобиля.

Нужно ли специальное обучение для работы с диагностическим сканером?

Базовые операции — считывание и сброс кодов ошибок — обычно доступны даже новичкам и интуитивно понятны благодаря интерфейсу устройств. Для расширенных функций, таких как тестирование систем или интерпретация сложных данных, полезно ознакомиться с инструкцией и основами автомобильной электроники, чтобы правильно понять полученную информацию и избежать ошибок при ремонте.
