На двигателях ВАЗ 2114 с объемом 1.5 и 1.6 литра применяется зубчатый ремень газораспределительного механизма, который напрямую влияет на синхронную работу коленчатого и распределительного валов. Преждевременный износ или обрыв ремня может привести к серьезным повреждениям клапанного механизма. Средний ресурс ремня составляет 50 000–60 000 км пробега, но рекомендуется осматривать его уже после 40 000 км.
Типичный двигатель ВАЗ 2114 – восьмиклапанный инжекторный (2111), где замена ремня производится без снятия двигателя и не требует использования спецоборудования. Однако важно учитывать состояние обводного и натяжного роликов. При наличии свиста, люфта или следов износа ролики подлежат обязательной замене.
Для работы потребуется набор головок и ключей, фиксатор шкива коленвала, домкрат, опора под двигатель и ремкомплект. Замена должна проводиться только на холодном двигателе при отключенной аккумуляторной батарее. Оптимальное место – ровная площадка с доступом к правой стороне моторного отсека.
Перед началом работ необходимо установить верхнюю мертвую точку первого цилиндра и убедиться в совпадении меток на шкиве и крышке ГРМ. Нарушение фаз грозит нестабильной работой двигателя и увеличенным расходом топлива. Процесс замены должен проводиться строго по порядку, с контролем усилия натяжения и последующей проверкой работы двигателя.
Подготовка автомобиля и инструментов к замене ремня ГРМ
Перед началом работ необходимо установить автомобиль на ровную поверхность и зафиксировать его стояночным тормозом. Под передние колёса рекомендуется подложить противооткатные упоры. Отсоедините клемму «минус» от аккумулятора для исключения короткого замыкания.
Для удобства потребуется снять правое переднее колесо и защиту двигателя, чтобы получить доступ к шкивам и кожуху ГРМ. Также стоит подготовить ёмкость для слива охлаждающей жидкости, так как в процессе возможна её частичная утечка при демонтаже помпы или натяжного ролика.
Из инструментов потребуется: головки на 10, 13, 17 и 19 мм, вороток, удлинитель, ключ-трещотка, шестигранники, съёмник для шкива коленвала (если используется), отвёртка с плоским лезвием, монтировка, индикатор натяжения ремня (при наличии), а также динамометрический ключ для точной затяжки крепежа.
Новый ремень ГРМ должен соответствовать каталожному номеру, указанному для двигателя ВАЗ-2111 (1.5 л, 8 клапанов). Рекомендуется использовать продукцию проверенных производителей – Contitech, Bosch, Gates или аналогичные. Также желательно заменить натяжной ролик, обводной ролик (при наличии) и при необходимости помпу.
Проверьте наличие всех необходимых расходников: герметика для крышки ГРМ, болтов с резьбовым фиксатором (если предусмотрено заменой), тряпок для удаления загрязнений и перчаток для работы с масляными поверхностями.
Снятие кожуха привода газораспределительного механизма
Перед демонтажем необходимо отключить аккумуляторную батарею, чтобы исключить случайный запуск стартера. Далее потребуется демонтировать правое переднее колесо и пластиковую защиту двигателя для удобного доступа к приводу ГРМ.
Для снятия верхней части кожуха используйте головку на 10 мм. Открутите три болта, расположенных в верхней части кожуха, после чего аккуратно снимите его, отводя в сторону жгут проводки датчика фаз, если он мешает.
Чтобы добраться до нижней части кожуха, необходимо освободить пространство, сняв шкив коленчатого вала. Для этого зафиксируйте маховик через смотровое окно в картере сцепления и открутите центральный болт шкива ключом на 17 с удлинителем. Снимите шкив, приложив усилие с помощью монтажки или съёмника.
После этого открутите болты нижнего кожуха (их два), расположенные сбоку и снизу. Извлеките кожух, следя за тем, чтобы не повредить прокладку, если она имеется. При сильных загрязнениях рекомендуется предварительно очистить поверхность привода ГРМ от пыли и масла сжатым воздухом или ветошью.
Особое внимание уделите состоянию пластиковых фиксаторов и посадочных мест кожуха: при наличии трещин или деформации деталь подлежит замене во избежание попадания загрязнений на ремень.
Выставление меток ГРМ и фиксация коленвала

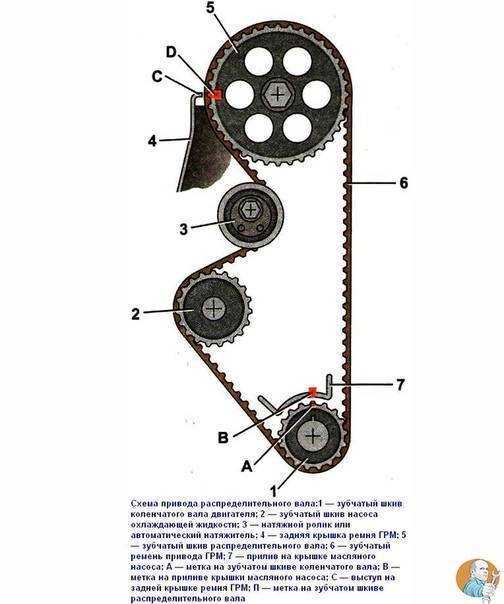

После демонтажа кожуха и снятия старого ремня необходимо точно выставить метки газораспределительного механизма. На ВАЗ 2114 используются два основных ориентира: шкив распределительного вала и зубчатый шкив коленчатого вала.
Поверните коленвал за болт по часовой стрелке до совпадения метки на шкиве распредвала с выступом на задней крышке ГРМ. Метка представляет собой риску на шкиве, совмещающуюся с отливом на крышке головки блока цилиндров.
Далее проверьте нижнюю метку. На шкиве коленвала должна быть видна риска, совмещающаяся с выступом на блоке цилиндров, расположенным около датчика положения коленвала. Чтобы упростить процесс, можно использовать зеркальце и фонарь для точного визуального контроля совпадения меток.
После выставления меток важно зафиксировать коленчатый вал от проворота. Для этого используйте штатный фиксатор или временно установите коробку передач на 5-ю передачу и затормозите автомобиль стояночным тормозом. При отсутствии фиксатора возможна установка упора через свечное отверстие первого цилиндра, но это менее надёжный способ и требует особой осторожности, чтобы не повредить поршень.
При выполнении этих операций важно исключить даже минимальное смещение шестерён. Неправильное положение хотя бы одной из меток приведёт к нарушению фаз газораспределения и нестабильной работе двигателя после сборки.
Снятие старого ремня и роликов привода ГРМ
Перед снятием ремня убедитесь, что коленчатый и распределительный валы зафиксированы в положении ВМТ первого цилиндра. Это предотвратит смещение фаз газораспределения при демонтаже.

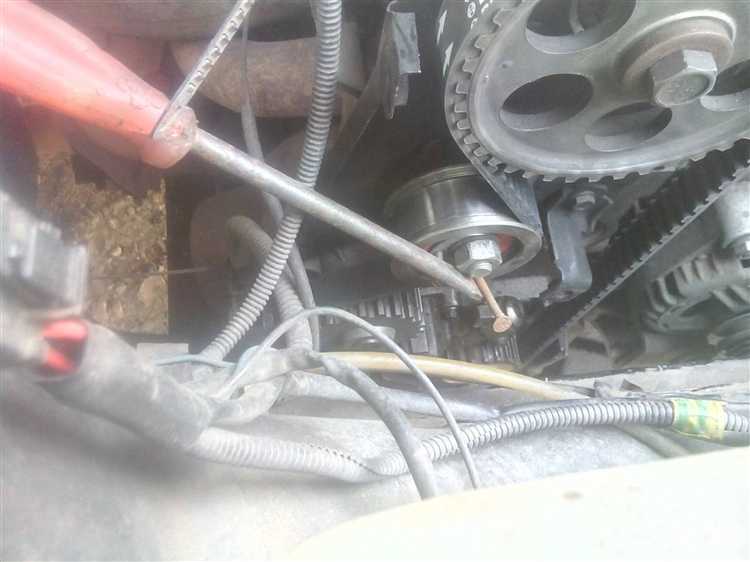

- Ослабьте крепёж натяжного ролика с помощью ключа на 15, провернув болт против часовой стрелки. Натяжение ремня ослабнет, и его можно будет снять без усилий.
- Снимите ремень привода ГРМ с зубчатых шкивов распределительного и коленчатого вала, а также с роликов. Ремень может немного «прикипеть» к шкивам – при необходимости аккуратно пошевелите его руками, не используя острые инструменты.
- Открутите болт крепления натяжного ролика. При наличии направляющей втулки аккуратно извлеките её.
- При наличии обводного ролика выполните аналогичные действия: открутите болт крепления и снимите ролик.
После снятия проверьте состояние роликов: наличие люфта, постороннего шума при вращении, следов износа. Даже при нормальном внешнем виде рекомендуется замена роликов при каждой смене ремня.
Удалите остатки пыли и загрязнений с зоны установки ремня. Очистка должна быть сухой, без применения растворителей – попадание масла или влаги на новый ремень снижает его ресурс.
Установка нового ремня ГРМ с учетом меток
Перед установкой нового ремня необходимо убедиться, что метки на шкиве распределительного вала, звездочке коленчатого вала и корпусе двигателя совпадают. Проверка производится повторно после демонтажа старого ремня и установки новых роликов.
Натянуть ремень следует начиная с участка между коленчатым валом и шкивом распределительного вала. Именно этот участок должен быть максимально натянут без провисаний. Затем ремень оборачивается вокруг помпы и обводного ролика.
Важно не сдвинуть метки при установке: шестерни нельзя поворачивать после совмещения. Если ремень не надевается без усилий, его нужно аккуратно подать на шкив, избегая использования отверток и других инструментов, которые могут повредить зубья.
После надевания ремня ослабляется крепление натяжного ролика, чтобы он автоматически натянул ремень. Затем фиксируется болт ролика в новом положении. Проверка натяжения выполняется вручную: ремень должен поворачиваться на 90 градусов усилием пальцев на прямом участке между валами.
Завершающий этап – проверка правильности установки. Для этого проворачивают коленчатый вал на два оборота по часовой стрелке за болт шкива, затем повторно сверяют метки. Совпадение подтверждает корректную установку. При расхождении процедура повторяется с начала.
Регулировка натяжения ремня и проверка совмещения меток
После установки нового ремня ГРМ необходимо правильно отрегулировать его натяжение. Для ВАЗ 2114 оптимальное натяжение обеспечивается перемещением натяжного ролика.
- Ослабьте крепеж натяжного ролика, чтобы он мог свободно смещаться.
- С помощью монтажной лопатки или ключа аккуратно переместите ролик в сторону увеличения натяжения ремня до момента, когда ремень будет иметь прогиб около 3–5 мм при усилии примерно 5 кг на середине между шкивами.
- Зафиксируйте ролик, затянув крепежный болт с моментом 25–30 Н·м.
Проверка правильности натяжения выполняется вручную, без инструмента:
- Ремень должен быть туго натянут, но без излишнего напряжения, которое может привести к преждевременному износу подшипников роликов и помпы.
- Излишне ослабленный ремень вызовет проскальзывание и нарушение фаз газораспределения.
Далее необходимо проверить совмещение меток ГРМ для точного положения фаз газораспределения:
- Проверьте совпадение метки на шкиве коленвала с соответствующей меткой на корпусе двигателя.
- Убедитесь, что метки на шкивах распределительных валов совпадают с фиксированными метками на крышке ремня ГРМ.
- Поверните коленвал вручную два полных оборота по часовой стрелке и повторно проверьте положение всех меток.
Любое смещение меток указывает на неправильную установку ремня или неточное натяжение, что требует повторной регулировки.
После успешной проверки рекомендуется проконтролировать натяжение ремня после первых 500 км пробега, так как он может немного ослабнуть.

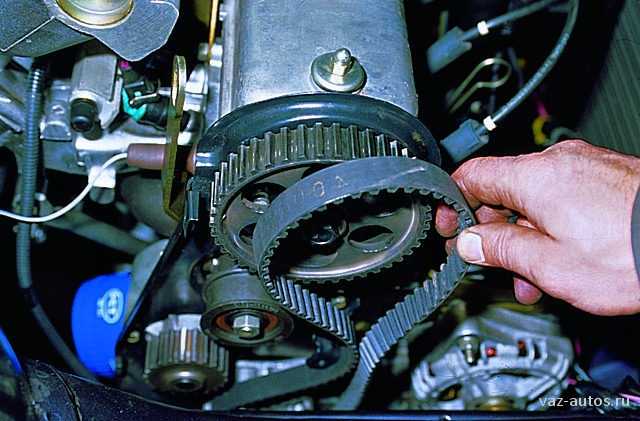

Пробный запуск двигателя и контроль работы ГРМ
После установки ремня ГРМ и затяжки натяжного ролика необходимо вручную провернуть коленчатый вал на 2 полных оборота по часовой стрелке с помощью головки на 19. Проверка позволяет убедиться в правильном совмещении меток и отсутствии заеданий ремня.
Подключите аккумулятор и снимите со свечей зажигания высоковольтные провода. Это исключит запуск двигателя при первом старте и позволит прокрутить мотор стартером без риска повреждения.
Включите зажигание и кратковременно прокрутите двигатель стартером, наблюдая за поведением ремня и роликов. Отсутствие посторонних шумов, дерганий и провисаний свидетельствует о правильной натяжке и монтаже.
Если все нормально, подключите высоковольтные провода на свечи и выполните полный запуск двигателя. Первые 30 секунд работы мотора прослушивайте на наличие шумов со стороны ремня и роликов, а также контролируйте стабильность холостого хода.
Проверьте совпадение меток на шкивах ГРМ после остановки двигателя – они должны совпадать точно, без смещения. При малейшем отклонении следует повторно проверить натяжение и положение ремня.
Рекомендуется также проверить давление масла и температуру двигателя в рабочем режиме, так как эти параметры влияют на работу механизма ГРМ и долговечность ремня.
Вопрос-ответ:
Как правильно выставить метки ГРМ перед снятием ремня на ВАЗ 2114?
Перед демонтажем ремня ГРМ нужно проверить совпадение меток на коленвале и распредвалах с метками на корпусе двигателя. Для этого нужно повернуть коленчатый вал по часовой стрелке до совмещения меток: на шкиве коленвала и на корпусе должна совпасть отметка «0», а на шестернях распредвалов — соответствующие метки. Это гарантирует правильное положение механизмов для дальнейшей работы и предотвратит нарушение фаз газораспределения.
Какие инструменты понадобятся для замены ремня ГРМ на ВАЗ 2114?
Для работы потребуется набор ключей (обычно 8, 10, 13 мм), торцевые головки, отвертка, съёмник шкива коленвала, а также специальный фиксатор для распредвалов и коленвала, если есть возможность. Желательно иметь динамометрический ключ для точной затяжки болтов, чтобы избежать повреждений деталей.
Нужно ли менять ролики вместе с ремнём ГРМ на ВАЗ 2114?
Рекомендуется одновременно менять натяжной и паразитные ролики при замене ремня ГРМ. Эти элементы испытывают значительные нагрузки и износ, поэтому замена ремня без замены роликов может привести к быстрому выходу из строя всей системы. Новый ремень с новыми роликами обеспечит более надёжную работу механизма и снизит риск обрыва ремня.
Как проверить правильность натяжения ремня после установки на ВАЗ 2114?
После установки ремня следует проверить его натяжение с помощью специального щупа или методом прогиба ремня. Прогиб должен составлять примерно 10-15 мм при приложении усилия пальцем посередине между роликами. Если ремень слишком слабый, есть риск проскальзывания, если слишком натянут — повышенный износ подшипников и самого ремня.
Какие признаки указывают на необходимость замены ремня ГРМ на ВАЗ 2114?
Основные признаки износа ремня ГРМ — трещины на поверхности, потертости, выработка зубьев и посторонние шумы при работе двигателя. Также сигналом может служить возраст ремня — производители рекомендуют заменять ремень каждые 60-90 тысяч километров. Несвоевременная замена может привести к серьезным повреждениям двигателя.
Как определить, что ремень ГРМ на ВАЗ 2114 нуждается в замене?
Ремень газораспределительного механизма следует заменить при появлении видимых признаков износа: трещин, расслаивания, выработки зубьев или значительного загрязнения. Кроме того, если пробег с момента последней замены превышает 60 тысяч километров, лучше не откладывать замену. Неисправный ремень грозит серьёзными повреждениями двигателя при его обрыве, поэтому регулярная проверка и своевременная замена — залог надежной работы автомобиля.
Какие инструменты и материалы необходимы для самостоятельной замены ремня ГРМ на ВАЗ 2114?
Для замены потребуется комплект нового ремня ГРМ, ролики натяжения и, при необходимости, помпа. Из инструментов понадобятся набор гаечных ключей (включая головки на 13, 17 мм), крестовая отвертка, съемник для шкива коленвала, приспособление для фиксации распредвала и коленвала, а также динамометрический ключ для правильного затягивания болтов. Не забудьте про чистую ветошь и обезжириватель для очистки рабочих поверхностей. Грамотная подготовка помогает избежать ошибок во время монтажа.
