Клапан управления наддувом, или актуатор турбины, играет ключевую роль в регулировке давления наддува на двигателях Volvo с турбонаддувом. Его работа напрямую влияет на тяговые характеристики и стабильность работы силового агрегата. При возникновении провалов тяги, нестабильного разгона или ошибок по давлению наддува в системе, проверка клапана становится первоочередной задачей.
Для начала осмотрите шланги, подходящие к клапану управления турбиной. Часто причиной неправильной работы оказывается негерметичность соединений или растрескавшиеся вакуумные трубки. Следующий этап – проверка самого клапана с помощью мультиметра. На большинстве моделей Volvo (например, XC60, V70, S80 с дизельными двигателями D5) номинальное сопротивление управляющей катушки клапана должно составлять от 14 до 20 Ом. При значительном отклонении от этих значений клапан требует замены.
Дополнительно рекомендуется протестировать клапан на подачу питания – при подаче 12 В он должен щелкать. При отсутствии характерного звука клапан неисправен. Проверку желательно выполнять при отключённой батарее, соблюдая меры электробезопасности. Также стоит убедиться, что сигнал на клапан поступает с блока управления – для этого замеряется напряжение на разъёме при включённом зажигании и нагрузке двигателя.
Игнорирование неисправностей клапана турбины может привести к постоянной работе в аварийном режиме, снижению мощности, увеличению расхода топлива и ускоренному износу турбокомпрессора. Поэтому при первых признаках некорректной работы системы наддува проверку следует провести незамедлительно, используя базовые диагностические средства и доступ к электроцепи автомобиля.
Определение типа турбокомпрессора и управляющего клапана
Перед началом диагностики необходимо точно определить, какой тип турбокомпрессора установлен на конкретной модели Volvo. В зависимости от модификации двигателя могут применяться разные конфигурации: турбокомпрессоры с изменяемой геометрией (VGT), классические турбины с перепускным клапаном (wastegate), а также системы с двумя ступенями наддува (twin-turbo). Для точной идентификации следует воспользоваться VIN-кодом автомобиля и технической документацией производителя.
Клапан управления наддувом может быть вакуумным, электрическим (электромагнитным) или пневматическим. На большинстве дизельных двигателей Volvo (например, D5) применяются вакуумные актуаторы в сочетании с VGT. Для бензиновых моторов чаще используется электрический клапан управления давлением наддува.

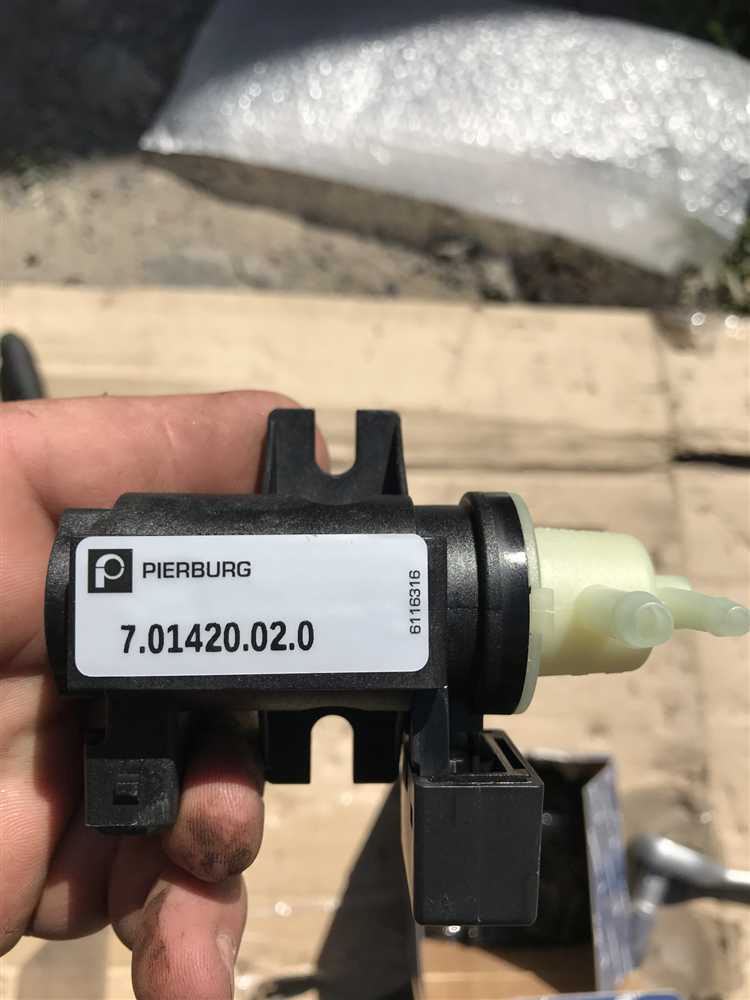

Чтобы определить тип управляющего клапана, необходимо осмотреть турбокомпрессор и трассу управления. Если от актуатора отходит вакуумный шланг, а рядом с ним установлен вакуумный модуль с электромагнитным клапаном (N75), то система вакуумная. Если клапан установлен непосредственно на корпусе турбины и подключён к разъёму жгута проводки, это указывает на электрическое управление.

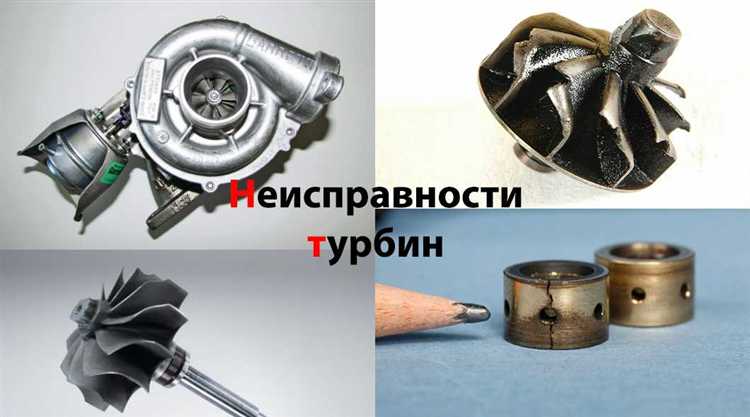

Признаки неисправности клапана турбины на Volvo
Если клапан подклинивает в открытом или закрытом положении, бортовой компьютер может зафиксировать ошибку, связанную с системой наддува. На панели приборов в этом случае появляется индикатор Check Engine. Диагностический сканер покажет коды неисправностей, например P0244, P0299 или P0034 – в зависимости от модели и года выпуска автомобиля.
Нестабильная работа двигателя при равномерном движении также может быть следствием некорректной работы клапана. В некоторых случаях наблюдаются кратковременные провалы мощности при нажатии на педаль газа, сопровождающиеся лёгкими вибрациями.
Дополнительным симптомом считается повышенный расход топлива при сохранении привычного стиля вождения. Это происходит из-за неправильного регулирования давления наддува, при котором двигатель работает в неоптимальном режиме.
Если клапан управляется вакуумом, утечка в вакуумной системе приводит к аналогичным симптомам. Свистящие звуки под капотом при разгоне или сбросе газа также указывают на возможные проблемы с управляющим элементом турбины.
Для точного подтверждения неисправности рекомендуется замерить давление наддува на разных режимах работы двигателя и сравнить полученные значения с заводскими параметрами. При наличии отклонений следует проверить герметичность системы и работоспособность клапана с помощью диагностического оборудования.
Проверка работы вакуумного клапана с помощью ручного насоса
Для диагностики вакуумного управляющего клапана турбины на Volvo целесообразно использовать ручной вакуумный насос с манометром. Он позволяет точно оценить герметичность системы и реакцию исполнительного механизма на разрежение.
Сначала необходимо отсоединить вакуумный шланг от клапана управления актуатором турбины. К свободному патрубку подключается насос. При создании разрежения порядка –0,5 бар шток актуатора (если он в поле зрения) должен начать перемещаться плавно и без рывков. При достижении разрежения около –0,7 бар перемещение, как правило, завершается.
Если при накачивании разрежения давление не удерживается и быстро падает, это указывает на утечку в клапане, мембране или соединительных шлангах. При стабильном разрежении, но отсутствии движения актуатора, возможна его заклинившая механика либо неисправность самого клапана управления.
Важно проводить проверку на полностью заглушённом двигателе, чтобы избежать влияния системы наддува. При обнаружении негерметичности следует поэтапно проверять каждый элемент цепи: шланги, соединения, сам клапан и вакуумную камеру актуатора.
После завершения диагностики обязательно восстановить герметичность всех соединений и проверить работоспособность системы в динамике – например, с помощью OBD-сканера, фиксирующего давление наддува при разгоне.

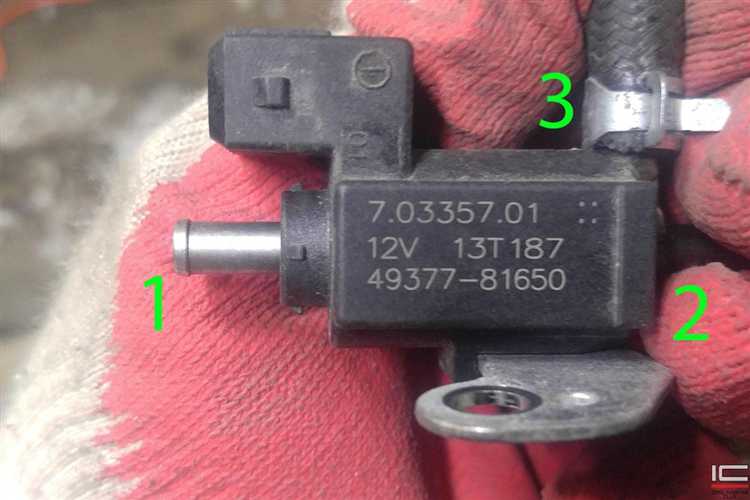

Диагностика электронного клапана турбины через OBD-II
Для проверки электронного клапана управления турбиной на автомобилях Volvo через OBD-II требуется совместимый сканер с поддержкой чтения параметров в реальном времени (Live Data) и доступом к системе управления двигателем (ECM). Подключение осуществляется через диагностический разъём OBD-II, расположенный под рулевой колонкой или в нише центральной консоли.
После подключения необходимо считать текущие и сохранённые ошибки. На неисправность электронного клапана могут указывать коды P003A, P0045, P0244, P2562 и P2563. Каждый из них указывает на конкретные отклонения: нарушение сигнала управления, недостаточный ход привода, зависание актуатора или несоответствие давления наддува ожидаемым значениям.
Следующим шагом следует перейти в режим отображения параметров в реальном времени. В зависимости от модели двигателя, в списке параметров следует найти Boost Pressure Control Valve Duty Cycle или Turbo Actuator Position. Значение скважности (duty cycle) при разных нагрузках должно изменяться от 10% до 90%. Если показатель остаётся статичным или выходит за пределы диапазона, это признак неисправности клапана или цепи его управления.
Также полезно сравнить заданное давление наддува (Target Boost Pressure) и фактическое (Measured Boost Pressure). При неисправном клапане эти значения могут значительно расходиться даже на стабильных оборотах.
Рекомендация: при обнаружении некорректных показателей целесообразно провести проверку электрической цепи клапана: разъём, напряжение питания (обычно 12 В при включённом зажигании), сигнальный провод (контроль с помощью осциллографа или мультиметра в режиме PWM).
В случаях, когда диагностика через OBD-II указывает на стабильную работу клапана, но давление наддува всё равно не соответствует норме, возможны механические неисправности геометрии турбины, утечки в вакуумной системе (если используется гибридный привод) или программные отклонения в прошивке блока управления.
Проверка герметичности вакуумных шлангов и соединений
Нарушение герметичности вакуумной системы может привести к нестабильной работе клапана турбины и ошибкам в управлении наддувом. Проверку следует начинать с визуального осмотра и прощупывания всех шлангов на предмет трещин, рассыхания или ослабленных хомутов.
- Проверяйте соединения шлангов у клапана управления турбиной, вакуумного насоса и вакуумного резервуара.
- Обратите внимание на участки, где шланги контактируют с металлическими деталями – возможен механический износ.
- При обнаружении масляных следов на внешней поверхности шлангов возможна внутренняя деградация материала и утечка давления.
Для точной диагностики рекомендуется использовать ручной вакуумный насос с манометром:
- Отсоедините подозреваемый шланг от клапана или актуатора.
- Подключите насос к свободному концу и создайте разрежение (например, -0.6 бар).
- Наблюдайте за показаниями манометра в течение 30–60 секунд. Давление не должно падать.
Если давление уменьшается, значит, есть утечка. Шланг подлежит замене, даже если повреждение не видно визуально. Аналогичным образом проверяются тройники и соединительные фитинги. Любое слабое соединение или трещина нарушает корректную работу вакуумного контура, что напрямую влияет на управление геометрией турбины.
После замены элементов необходимо повторно проверить систему на утечки, чтобы убедиться в восстановлении герметичности. Регулярная проверка вакуумных магистралей снижает вероятность отказа системы наддува при нагрузке.
Анализ работы клапана при помощи мультиметра и подачи питания
Для проверки исправности клапана турбины Volvo требуется измерить сопротивление его обмотки и проверить реакцию на подачу питания.
- Отключите разъем клапана и извлеките проводку для доступа к контактам.
- Подайте постоянное напряжение 12 В напрямую на контакты клапана, соблюдая полярность, используя внешний источник питания и провода с зажимами. Важно ограничить время подачи питания до 2-3 секунд, чтобы избежать повреждения.
- Во время подачи питания проверьте механическое перемещение клапана – он должен изменять положение штока или заслонки без заеданий.
- Отсутствие реакции при подаче питания либо отсутствие изменения сопротивления свидетельствует о неисправности клапана и необходимости его замены.
При измерении используйте мультиметр с точностью не ниже 1 Ом и тщательно контролируйте контакты для исключения ошибок замера.
Рекомендуется проверить также целостность проводки и разъемов, чтобы исключить внешние причины сбоев работы клапана.
Интерпретация результатов и последующие действия при выявленных отклонениях
Если при проверке клапана турбины обнаружено отсутствие подачи управляющего сигнала или его нестабильность, необходимо проверить состояние электрических разъемов и проводки на предмет окисления, повреждений или коротких замыканий. В случае неисправности цепи управления следует заменить поврежденные элементы.
При выявлении неправильного сопротивления обмотки клапана (значения вне диапазона 10–15 Ом для большинства моделей Volvo) вероятен внутренний обрыв или замыкание. В таких случаях клапан подлежит замене.
Если вакуумная проверка показывает отсутствие удержания разряжения более 10 секунд, это указывает на износ или деформацию мембраны клапана. Ремонт, как правило, нецелесообразен, рекомендуется замена детали.
При диагностике через OBD-II и наличии ошибок P0299 или P0234 (низкое или высокое давление наддува) следует убедиться в исправности клапана и системы его управления, поскольку эти ошибки часто связаны с некорректной работой клапана турбины.
При обнаружении механических повреждений, например, заедания штока или закоксовки клапана, необходима разборка и очистка узла. Если после очистки проблемы сохраняются, замените клапан.
После проведения ремонта или замены обязательна повторная проверка всех параметров, включая измерение сопротивления, герметичности и сигналов управления, чтобы подтвердить устранение неисправности.
Вопрос-ответ:
Какие основные признаки указывают на неисправность клапана турбины на автомобиле Volvo?
Неисправность клапана турбины часто проявляется снижением динамики разгона, нестабильной работой двигателя на холостом ходу и появлением дымности из выхлопной трубы. Также могут возникать ошибки в блоке управления двигателем, связанные с давлением наддува. При визуальном осмотре стоит обратить внимание на повреждения, загрязнения или заедания рычага клапана.
Как проверить работоспособность клапана турбины с помощью мультиметра и подачи питания?
Для проверки клапана сначала отключают его от электрической цепи автомобиля. Затем с помощью мультиметра измеряют сопротивление обмотки клапана: значение должно соответствовать техническим данным производителя. После этого можно подать напряжение, соответствующее рабочему (обычно 12 В), чтобы убедиться в срабатывании клапана — он должен изменять положение штока или клапанного механизма. Отсутствие изменений говорит о неисправности электромагнита.
Какие методы существуют для проверки герметичности вакуумных шлангов, связанных с клапаном турбины?
Проверка герметичности выполняется визуальным осмотром на предмет трещин, потертостей и повреждений. Для более точной диагностики используют ручной вакуумный насос: шланг подключают к клапану и создают вакуум. Если вакуум быстро падает, значит в системе есть утечки. Также можно использовать мыльный раствор для обнаружения пузырьков на месте возможных повреждений. Важно проверить все соединения и переходники, так как именно они чаще всего становятся причиной потери герметичности.
Какие действия нужно предпринять после выявления отклонений в работе клапана турбины на Volvo?
Если проверка выявила неисправность клапана или утечки в системе управления турбиной, необходимо заменить поврежденные детали или весь клапан целиком. Перед установкой нового элемента рекомендуется очистить места крепления и проверить состояние вакуумных шлангов. После замены проводят повторную диагностику для подтверждения устранения проблемы и сбрасывают коды ошибок в блоке управления. Важно избегать эксплуатации автомобиля с неисправным клапаном, чтобы не вызвать дополнительные повреждения турбины и двигателя.
