Генератор Тесла – высокочастотный резонансный трансформатор, способный создавать высоковольтные импульсы с напряжением в десятки и сотни тысяч вольт. Основная задача при самостоятельном изготовлении – точное соблюдение параметров катушек и элементов схемы для достижения максимальной эффективности и безопасности.
Ключевыми компонентами являются первичная и вторичная катушки, воздушный зазор искрового промежутка и конденсаторы с определённой ёмкостью. Правильный выбор провода, диаметров катушек и число витков напрямую влияет на частоту резонанса, которую следует рассчитывать с точностью до десятых долей герца.
В этом руководстве представлен детальный алгоритм сборки с указанием инструментов и материалов, а также советы по настройке и тестированию устройства. Особое внимание уделено мерам безопасности и контролю за электромагнитными помехами, что критично при работе с высоковольтным оборудованием.
Выбор и подготовка материалов для катушки Тесла
Основные компоненты катушки Тесла – первичная и вторичная катушки, а также конденсаторы и разрядник. Качество и правильная подготовка материалов напрямую влияют на эффективность и безопасность устройства.
Для вторичной катушки необходим изолированный медный провод диаметром 0,2–0,4 мм. Оптимальная длина провода – 100–150 м, намотка должна быть плотной, без перекрутов. Каркас лучше использовать из непроводящего материала – полипропилен или ПВХ трубки диаметром 5–7 см и длиной 20–30 см. Поверхность каркаса должна быть гладкой, чтобы предотвратить повреждение изоляции.
Первичная катушка выполняется из толстого медного провода диаметром 3–6 мм. Число витков зависит от диаметра вторичной катушки, обычно 5–10 витков. Витки нужно наматывать аккуратно, равномерно распределяя по высоте катушки. Для защиты провода применяйте лакоткань или термоусадочную трубку.
Для конденсаторов подходят специализированные высоковольтные типы с номинальным напряжением не менее 10 кВ. Часто применяют конденсаторы типа К75-2 или пленочные металлизированные конденсаторы, соединённые последовательно или параллельно для достижения требуемой ёмкости и напряжения.
Разрядник рекомендуется собирать из медных или латунных электродов диаметром 6–10 мм с возможностью регулировки расстояния между ними от 2 до 6 мм. Это позволяет тонко настраивать искровой промежуток под нужды генератора.
- Проверяйте изоляцию проводов перед намоткой, повреждённые участки удаляйте.
- При намотке вторичной катушки избегайте натяжения провода, чтобы не повредить лак.
- Используйте подходящий клей или фиксирующие элементы для закрепления витков.
- Все соединения делайте с помощью пайки для обеспечения низкого сопротивления.
- Перед сборкой проверяйте все компоненты мультиметром на целостность и отсутствие коротких замыканий.

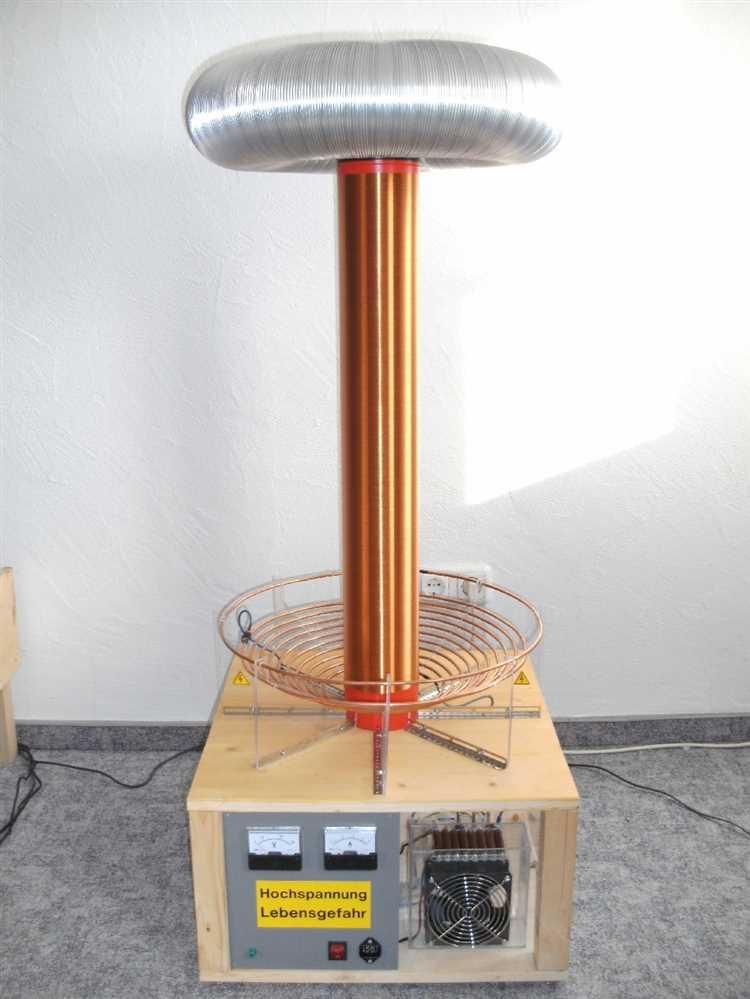

Сборка первичной обмотки и её подключение
Первичная обмотка генератора Тесла обычно выполняется из медного трубчатого или толстого провода сечением 6–10 мм². Количество витков варьируется от 3 до 8, в зависимости от диаметра вторичной катушки и требуемой индуктивности. Рекомендуется использовать медную трубку для лучшего теплоотвода, особенно при высоких токах.
Диаметр первичной обмотки должен быть примерно на 15–20% больше диаметра вторичной катушки, чтобы избежать непосредственного контакта и обеспечить необходимую взаимную индукцию. Обмотка выполняется равномерно и плотно, с аккуратным укладом витков на непроводящую основу из фибры или оргстекла.
Для подключения первичной обмотки необходимы два выхода – начало и конец. Один из концов подключается к выходу высокого напряжения трансформатора питания (например, дросселя или импульсного трансформатора), второй – к разряднику или ключевому элементу цепи (например, транзистору или искровому промежутку).
Важно обеспечить надежное крепление проводов и минимизировать сопротивление контактов. Для этого применяют клеммы или пайку с использованием припоев с низким сопротивлением. Контактная группа должна выдерживать ток до 20–30 А без нагрева.
Следует контролировать расстояние между первичной обмоткой и металлическими элементами корпуса, чтобы избежать нежелательных пробоев и искрения. Также рекомендуется использовать высоковольтные изоляторы в местах крепления обмотки.
Для оптимальной работы генератора Тесла первичная обмотка должна быть подключена через регулируемый конденсатор или варикап, позволяющий подстраивать резонансную частоту системы и повышать КПД.

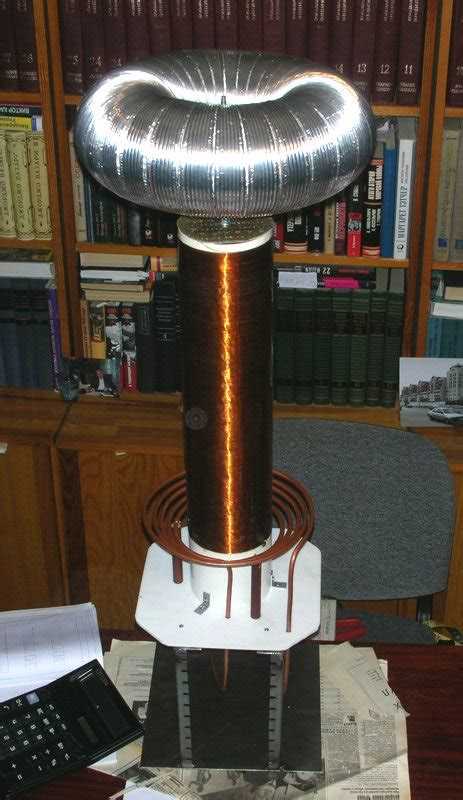

Изготовление и намотка вторичной катушки
Вторичная катушка должна иметь тонкий провод с высокоизоляцией, обычно эмалированный медный провод диаметром 0,2–0,3 мм. Длина провода рассчитывается исходя из необходимого количества витков – обычно от 800 до 1500 витков для катушки высотой 25–30 см и диаметром 5–7 см.
Для намотки используется каркас из пластика или оргстекла с ровной цилиндрической формой. Его поверхность тщательно обезжиривают и покрывают слоем лакового изолятора для уменьшения трения и защиты провода. Намотку следует выполнять равномерно, без перекрещиваний, с плотным прилеганием витков друг к другу.
Процесс намотки лучше всего вести вручную или с помощью простой катушки-держателя, поддерживая постоянное натяжение провода. При достижении заданного числа витков концы провода фиксируются и дополнительно покрываются изоляционной лентой или лаком для предотвращения повреждений.
Для обеспечения высокой индуктивности и минимальных потерь важно избегать зазоров между витками и не использовать провод с нарушенной изоляцией. После намотки катушку оставляют сушиться при комнатной температуре не менее суток, чтобы лак полностью затвердел и обеспечил стабильную изоляцию.
Создание и настройка искрового промежутка
Искровой промежуток – ключевой элемент в генераторе Тесла, обеспечивающий переключение высоковольтных разрядов. Для его изготовления используют два электродa из меди или латунного прутка диаметром 6–10 мм. Расположите их на изолирующей основе из стеклотекстолита или фторопласта с возможностью точной регулировки расстояния между электродами.
Оптимальное расстояние для искрового промежутка зависит от напряжения и типа разряда. Для генератора с выходным напряжением 15–20 кВ начальная величина должна составлять 3–5 мм. Регулируйте зазор так, чтобы искра возникала стабильно, но без постоянного пробоя. Постоянный искровой разряд приведёт к потере энергии и быстрому износу электродов.
Для настройки промежутка используйте винтовой механизм с шагом не менее 0,5 мм, обеспечивающий плавное изменение зазора. Проверяйте искровой промежуток при минимальной нагрузке, постепенно увеличивая напряжение. При слишком большом зазоре искра будет редкой и слабой, при слишком маленьком – возможен постоянный ток и повреждение элементов.
Поверхность электродов должна быть гладкой, без окислов и трещин. При необходимости зачистите их мелкой наждачной бумагой и обезжирьте спиртом. Для повышения стабильности разряда рекомендуется использовать полукруглые или конические формы электродов с радиусом закругления около 2–3 мм.
В условиях повышенной влажности и пыли целесообразно установить искровой промежуток внутри защитного корпуса с вентиляцией для предотвращения образования конденсата и коррозии. При длительной работе контролируйте температуру электродов – перегрев ускоряет деградацию металла и снижает качество искрового разряда.
Рекомендуется периодически проверять и корректировать зазор, так как вибрации и тепловое расширение могут изменять расстояние между электродами во время работы генератора. Точная настройка искрового промежутка напрямую влияет на эффективность и стабильность работы всего устройства.

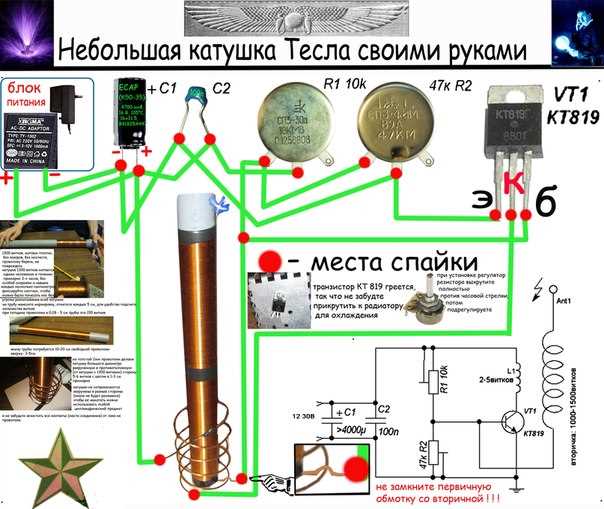

Подключение и установка конденсатора высокой ёмкости
Для генератора Тесла необходим конденсатор с высоким номинальным напряжением, обычно от 15 до 30 кВ, и ёмкостью в диапазоне 0,01–0,1 мкФ. Важно выбирать конденсаторы с малым внутренним сопротивлением и способностью выдерживать быстрые разряды.
Чаще всего применяются мультиконденсаторные сборки, состоящие из нескольких последовательно и параллельно соединённых конденсаторов для достижения требуемых параметров. Последовательное соединение повышает максимальное рабочее напряжение, параллельное – суммарную ёмкость.
Конденсатор размещают на негорючей, термостойкой изоляционной подложке с расстоянием не менее 2–3 см от металлических частей и корпуса генератора. Это предотвращает возникновение паразитных разрядов и пробоев.
Перед запуском системы конденсатор необходимо проверить на пробой под рабочим напряжением с использованием специализированного тестера или источника высокого напряжения с ограниченным током. При обнаружении пробоев или повышенного тока конденсатор подлежит замене.
Безопасное подключение источника питания и запуск устройства
Перед подключением источника питания убедитесь, что напряжение соответствует расчетным параметрам генератора Тесла. Рекомендуется использовать трансформатор с изоляцией и защитой от перегрузок, обеспечивающий стабильное напряжение в пределах 9–15 кВ для типичных катушек малого и среднего размера.
Подключение выполняйте через плавкий предохранитель на стороне первичной обмотки для предотвращения повреждений при коротком замыкании или перегрузках. Используйте толстые изолированные провода с медными жилами сечением не менее 2,5 мм² для снижения потерь и нагрева.
Для безопасности обязательно заземлите корпус и металлические части генератора. Заземление должно иметь сопротивление не выше 10 Ом, чтобы эффективно отводить пробойные токи и предотвращать электрические удары.
Перед подачей питания проверьте отсутствие повреждений изоляции и надежность контактов. Искровой промежуток настройте на минимальное расстояние, обеспечивающее стабильный разряд, избегая чрезмерных искр и перегрева элементов.
Запуск генератора выполняйте плавно, подавая питание через регулируемый трансформатор или автотрансформатор для постепенного повышения напряжения. Это снижает нагрузку на обмотки и уменьшает вероятность пробоя диэлектриков.
Во время работы контролируйте температуру катушек и конденсаторов, чтобы исключить перегрев и выход из строя компонентов. В случае сильного нагрева отключите питание и проведите проверку элементов схемы.
Для дополнительной защиты установите автоматический выключатель с током срабатывания на 1,5–2 раза выше расчетного тока устройства. Это предотвратит повреждения при аварийных режимах.
Не допускайте присутствия посторонних предметов в зоне искрового промежутка и держите от генератора на безопасном расстоянии людей и горючие материалы. Соблюдение этих мер позволит обеспечить стабильную и безопасную работу устройства.
Регулировка частоты и тестирование работы генератора
Для эффективной работы генератора Тесла критично точное согласование частоты первичной и вторичной обмоток. Основной метод настройки – изменение индуктивности первичной цепи и ёмкости конденсатора.
- Подключите осциллограф или частотомер к выходу генератора для мониторинга частоты колебаний.
- Регулируйте положение контактов первичной катушки или используйте подвижный отвод, чтобы изменить индуктивность. С уменьшением индуктивности частота возрастает, с увеличением – снижается.
- Параллельно с конденсатором можно установить несколько последовательно-параллельных конденсаторов с возможностью переключения для точной настройки емкости, что также влияет на резонансную частоту.
- Отслеживайте амплитуду сигнала на вторичной катушке – максимальная амплитуда указывает на совпадение резонансных частот.
Для тестирования работоспособности:
- Убедитесь в отсутствии коротких замыканий и надежности всех соединений.
- Запустите генератор на минимальной мощности и постепенно увеличивайте напряжение, контролируя стабильность искры в искровом промежутке.
- Используйте электрическую нагрузку (например, газоразрядную лампу) для визуальной проверки генерации высокочастотного напряжения.
- Проверьте температуру компонентов при работе – перегрев укажет на неправильную настройку или необходимость улучшения охлаждения.
Оптимальная частота резонанса для типичных катушек находится в диапазоне 100–300 кГц, что достигается при настройке индуктивности первичной обмотки от 5 до 20 мкГн и емкости конденсатора в пределах 10–50 нФ. Точная настройка требует последовательных измерений и корректировок.
Меры безопасности при работе с генератором Тесла
Генератор Тесла работает с высоковольтными импульсами, способными вызывать серьезные электротравмы. Обязательно используйте диэлектрические перчатки с высоким классом изоляции (не ниже 1000 В) и обувь с непроводящей подошвой.
Не прикасайтесь к катушкам и элементам первичной и вторичной обмоток во время работы. Искровой промежуток и антенна создают напряжение свыше 100 кВ, что может пробить стандартную защиту.
Запускайте устройство только на негорючей поверхности, удаленной минимум на 2 метра от стен и предметов из легковоспламеняющихся материалов. Рабочее пространство должно быть проветриваемым, без избыточной влажности.
Используйте медное заземление с сопротивлением не более 10 Ом, чтобы избежать накопления статического электричества и снизить риск поражения током.
Перед включением отключайте питание и разряжайте конденсаторы с помощью специализированного резистора с номиналом около 1 МОм, чтобы исключить остаточные заряды.
Запрещается работать с генератором Тесла при наличии повреждений изоляции проводов, трещин в конденсаторах или нарушений целостности компонентов.
Для визуального контроля используйте защитные очки с плотным прилеганием и экранирующую маску, так как искры могут вызвать микроповреждения глаз.
Работу с устройством рекомендуется выполнять одному, без присутствия посторонних, особенно детей и животных.
При обнаружении перегрева элементов или нестабильной работы сразу отключайте питание и проверяйте состояние системы.
Вопрос-ответ:
Как выбрать правильные материалы для изготовления вторичной катушки генератора Тесла?
Для вторичной катушки важна высокая электрическая прочность и минимальные потери. Обычно используется эмалированный медный провод диаметром от 0,2 до 0,4 мм. Каркас делают из изоляционного материала с хорошей механической прочностью, например, из ПВХ-трубки. Намотка должна быть плотной и ровной, без пропусков и перекрутов. Качество изоляции провода и равномерность намотки напрямую влияют на стабильность и выходное напряжение устройства.
Как правильно настроить искровой промежуток для стабильной работы устройства?
Искровой промежуток следует отрегулировать так, чтобы искра пробивала зазор при достижении необходимого напряжения, но не слишком часто или редко. Оптимальное расстояние зависит от мощности генератора и напряжения питания. Если зазор слишком мал, искра будет слабой и генератор не сможет накапливать энергию, если слишком велик — разряд не произойдет. Для настройки рекомендуется постепенно изменять расстояние между электродами, наблюдая за частотой и длиной искры, чтобы получить стабильный и ровный разряд.
Какие меры безопасности нужно соблюдать при тестировании самодельного генератора Тесла?
При работе с высоковольтным устройством необходимо исключить контакт с активными частями, использовать диэлектрические подставки и защитные экраны. Важно обеспечить заземление металлических элементов и применять защитные очки. Также не следует оставлять генератор без присмотра во время работы и держать вблизи легковоспламеняющиеся материалы. Перед включением следует проверить качество всех соединений, чтобы избежать коротких замыканий и перегрева.
Можно ли использовать генератор Тесла для беспроводной передачи энергии и как это реализовать?
Принцип беспроводной передачи энергии с помощью генератора Тесла основан на резонансной передаче электромагнитных колебаний между первичной и вторичной катушками. Для реализации необходимо точно настроить резонансные частоты обеих катушек и минимизировать потери излучения. На практике расстояния передачи энергии ограничены, а эффективность зависит от правильной настройки и качества компонентов. Для опытов обычно используют небольшие расстояния — от нескольких сантиметров до метра.
Как проверить правильность сборки и работоспособность собранного генератора Тесла?
После сборки следует проверить все электрические соединения на отсутствие коротких замыканий и правильность полярности. Затем подключают источник питания с регулируемым напряжением и внимательно наблюдают за появлением искр и свечения вокруг верхнего вывода вторичной катушки. Дополнительно можно измерить выходное напряжение с помощью высоковольтного пробника или осциллографа. Если генератор не запускается, нужно проверить настройку искрового промежутка и качество намотки катушек.
Какие материалы и инструменты понадобятся для изготовления катушки Тесла своими руками?
Для сборки катушки потребуется медный эмалированный провод с диаметром около 0,2–0,5 мм для вторичной обмотки и более толстый провод для первичной обмотки. Каркас для намотки обычно делают из ПВХ-трубки или изоляционного материала диаметром 5–10 см и длиной около 30 см. Помимо провода, нужны конденсаторы высокой ёмкости, искровой разрядник (например, два металлических шарика на регулируемом расстоянии), а также источник питания — часто используют высоковольтный трансформатор типа неонового или микроволнового. Инструменты включают паяльник, мультиметр для проверки цепей, изоляционную ленту, а также защитные перчатки и очки для безопасности. Особое внимание уделите качеству изоляции и точности намотки катушек, чтобы избежать пробоев и обеспечить стабильную работу устройства.
Как правильно настроить искровой промежуток для стабильной работы генератора?
Искровой промежуток играет ключевую роль, обеспечивая прерывистое переключение высокого напряжения, необходимого для работы катушки. Его длина подбирается экспериментально: слишком маленький промежуток приведёт к частым, но слабым искрам, что снизит мощность, а слишком большой — к пропуску искр и нестабильной работе. Для настройки следует постепенно увеличивать расстояние между электродами, наблюдая за искрой — она должна быть яркой, широкой и иметь стабильную частоту разрядов. Также важно, чтобы электроды были изготовлены из металла с высокой теплопроводностью и устойчивостью к износу, например, меди или латуни. При эксплуатации не допускайте перегрева и контролируйте состояние электродов, периодически очищая их от нагара и окислов для сохранения надёжности.
