Магнитола в Пежо 308 прочно закреплена с помощью штатных креплений и разъемов, требующих аккуратного обращения при демонтаже. Для успешного снятия потребуется набор специальных инструментов: съемники для магнитолы, крестовая отвертка и пластиковые панели-отщипыватели.
Перед началом работ обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники. Первым этапом следует аккуратно снять декоративные накладки вокруг магнитолы, избегая сильного давления на пластик.
После освобождения корпуса магнитолы откручиваются крепежные болты, а затем отсоединяются электрические разъемы и антенный кабель. При отключении разъемов стоит проверить фиксаторы, чтобы не повредить проводку и контакты.
Рекомендуется сохранять все детали в порядке и помнить последовательность демонтажа для упрощения последующей установки. Соблюдение точной последовательности и осторожность минимизируют риск повреждений и сэкономят время.
Необходимые инструменты для снятия магнитолы Пежо 308
Для безопасного и корректного демонтажа магнитолы Пежо 308 потребуется следующий набор инструментов:
- Набор съемников для радиомагнитол – пластиковые или металлические фиксаторы с заостренным концом. Именно они позволяют аккуратно извлечь устройство без повреждения панели.
- Отвёртка с плоским лезвием шириной около 5–7 мм для поддевания декоративных панелей и защёлок вокруг магнитолы.
- Крестовая отвертка PH1 или PH2 для отвинчивания крепёжных винтов магнитолы, если они присутствуют.
- Небольшой торцевой ключ или головка на 8 мм – необходимы для откручивания болтов, фиксирующих магнитолу в корпусе, если предусмотрено конструкцией.
- Перчатки из тонкой ткани или нитрила для защиты рук от острых краёв и предотвращения загрязнений на деталях.
- Фонарик или светодиодный налобный фонарь для улучшенного освещения рабочей зоны внутри панели приборов.
Важно использовать только инструменты с точными размерами, чтобы избежать повреждений крепежа и элементов отделки. Наличие съемников значительно упрощает процесс и снижает риск сломать фиксаторы или царапать пластик.
Подготовка автомобиля перед демонтажем магнитолы
Перед началом работ необходимо отключить отрицательную клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электроники.
Выключите зажигание и убедитесь, что ключ извлечён из замка зажигания, чтобы предотвратить случайное включение электрооборудования.
Снимите декоративные панели вокруг магнитолы с помощью пластиковых монтажных лопаток, чтобы не повредить поверхность и фиксаторы.
Освободите пространство для доступа к магнитоле, убрав предметы с приборной панели и передних сидений.
Подготовьте набор инструментов: ключи Torx, отвертки и специальные съёмники магнитолы для Peugeot 308, чтобы избежать повреждений крепежа.
При необходимости отключите разъёмы USB, антенны и дополнительные кабели, аккуратно отщелкивая фиксаторы.
Как отключить питание магнитолы для безопасности
Перед началом демонтажа магнитолы необходимо отключить питание автомобиля, чтобы избежать короткого замыкания и повреждения электроники. Для этого первым делом следует выключить зажигание и снять ключ из замка.
Далее рекомендуется отключить минусовую клемму аккумулятора. Используйте гаечный ключ на 10 мм, чтобы ослабить крепление и снять клемму. Это предотвращает подачу тока на все электрические цепи, включая магнитолу.
После отсоединения клеммы проверьте отсутствие напряжения мультиметром на контактах магнитолы, если есть доступ. Это исключит риск случайного удара током или короткого замыкания при работе с разъемами.
Не пытайтесь отключать питание непосредственно у магнитолы через предохранители или кнопки, так как это может привести к сбоям в бортовой электронике. Стандартная процедура – работа с аккумулятором.
По окончании демонтажа перед подключением новой магнитолы подключайте аккумулятор только после установки всех разъемов на место, чтобы избежать скачков напряжения.

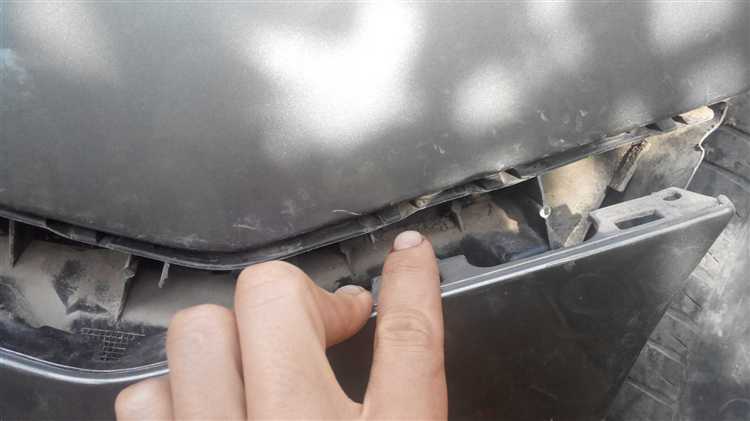

Последовательность снятия декоративной панели вокруг магнитолы
Перед началом работы убедитесь, что зажигание выключено, а ключ извлечён. Для снятия декоративной панели потребуется пластиковая лопатка или специальный инструмент для демонтажа обшивок, чтобы не повредить элементы интерьера.
Аккуратно вставьте лопаточку в щель между панелью и торпедо с одной из сторон магнитолы. Легким рывком сдвиньте панель, чтобы освободить защёлки. Начинайте со стороны, где проще всего получить доступ к защёлкам – обычно это верхний или нижний угол панели.
Продвигайтесь по периметру панели, последовательно освобождая все фиксаторы. Не прикладывайте излишнюю силу – если защёлки сопротивляются, попробуйте немного изменить угол воздействия или аккуратно поддеть с другой стороны.
После освобождения всех защёлок осторожно снимите панель, отводя её на себя. Обратите внимание на наличие проводов подсветки или кнопок, подключенных к панели – отключите их, если необходимо, перед полным снятием.
После снятия декоративной панели обеспечьте безопасное место для её хранения, чтобы избежать деформаций и царапин.
Способы извлечения магнитолы из креплений в Пежо 308
Магнитола в Пежо 308 закреплена с помощью специальных металлических защёлок, расположенных по бокам устройства. Для её извлечения необходимы ключи-скобы или плоские инструменты подходящего размера, позволяющие разблокировать фиксирующие зажимы.
Первый способ предполагает использование штатных ключей, входящих в комплект автомобиля. Их следует вставить в отверстия по обеим сторонам магнитолы до упора, чтобы защёлки раскрылись. После этого аккуратно потянуть устройство на себя, удерживая панели для предотвращения повреждений.
Альтернативный метод – применение узких плоских лопаток из пластика или металла. Инструмент вставляют между рамкой магнитолы и корпусом панели, сдвигая защёлки внутрь. Важно действовать равномерно с двух сторон, чтобы избежать перекоса и поломки креплений.
В случае затруднений с извлечением магнитолы рекомендуется проверить отсутствие дополнительных фиксирующих винтов или защёлок, особенно на модификациях с заводской противоугонной системой. Их следует предварительно открутить с помощью отвертки соответствующего типа.
После освобождения защёлок магнитолу вынимают плавным движением, не допуская резких рывков и чрезмерного усилия. Это предотвратит повреждение разъёмов и проводки на задней панели устройства.
Отключение разъёмов и проводки магнитолы
Перед отсоединением проводки необходимо убедиться, что питание магнитолы отключено – снята клемма с аккумулятора или выключен зажигание.
Для безопасного отключения следуйте инструкции:
- Аккуратно снимите магнитолу из креплений, освободив доступ к задней части устройства.
- Идентифицируйте основные разъёмы: питание (обычно крупный пластиковый разъём), антенну и разъёмы аудиосистемы.
- Осмотрите фиксирующие защёлки на каждом разъёме. Для их разблокировки потребуется нажать или сдвинуть защёлку, чтобы избежать повреждений.
- Отсоединяйте разъёмы строго по направлению от корпуса магнитолы, не дергая за провода.
Особенности отключения некоторых типов разъёмов:
- Основной силовой разъём – оснащён блокировкой, требует нажатия защёлки для высвобождения.
- Разъём антенны – чаще всего металлический штекер с защёлкой, снимается с лёгким вращением или прямым вытягиванием.
- Разъёмы аудиовыходов и дополнительных устройств – могут иметь разные формы, важно не допускать перекоса при отключении.
После отключения всех разъёмов проверьте целостность проводов и разъёмов, при необходимости очистите контакты от пыли и коррозии перед повторной установкой.
Особенности снятия штатной магнитолы с навигацией и сенсорным экраном
Перед началом демонтажа необходимо отключить аккумулятор для предотвращения короткого замыкания и сбоев в электронике. У штатных магнитол с навигацией и сенсорным экраном часто присутствуют дополнительные разъёмы, отвечающие за питание экрана, сенсорную панель и GPS-модуль. Для доступа к ним требуется аккуратно снять декоративную панель вокруг магнитолы.
Используйте специальные пластиковые монтажные лопатки, чтобы избежать повреждения пластика и царапин. Отсоединение разъёмов требует осторожности: штекеры фиксируются защёлками, которые нужно сжать или слегка поддеть, не тянув за провода.
Навигационный модуль часто подключён отдельным разъёмом, иногда с антенным кабелем, который следует отсоединять аккуратно, не допуская перегибов. Сенсорный экран связан с платой через шлейф, который фиксируется защёлкой. Для снятия шлейфа защёлку нужно поднять вверх, а не тянуть.
При снятии магнитолы с сенсорным экраном важно избегать резких движений и давления на экран, так как он хрупкий и может повредиться. Магнитолу нужно извлекать плавно, удерживая корпус за прочные части, чтобы не деформировать.
После отключения всех разъёмов и шлейфов магнитолу можно вынимать из креплений. Если магнитола удерживается дополнительными крепёжными элементами, их нужно открутить или освободить с помощью штатных ключей для извлечения магнитол Peugeot.
Сохраните все крепежные элементы и защёлки для обратной установки. При повторном монтаже обязательно проверить правильность подключения всех разъёмов, чтобы избежать сбоев в работе навигации и сенсорного экрана.

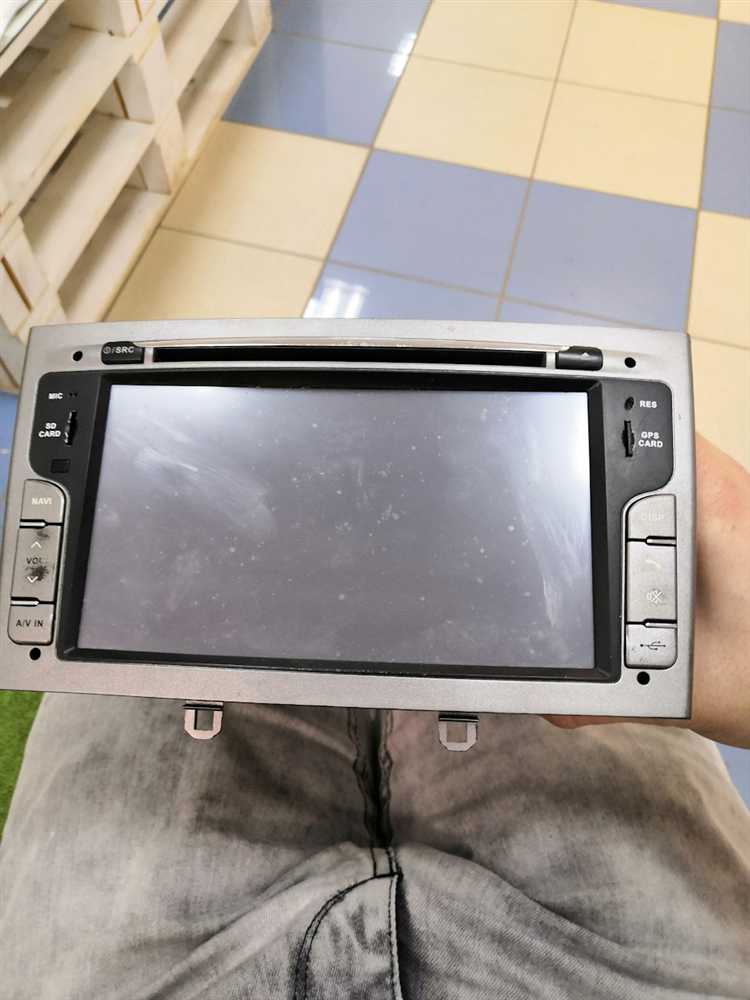

Советы по хранению и дальнейшему использованию снятой магнитолы
Перед хранением магнитолы необходимо тщательно осмотреть корпус на наличие повреждений и загрязнений. Очистите поверхность от пыли и остатков монтажного материала с помощью мягкой ткани и спиртового раствора. Контактные группы разъёмов рекомендуется обработать специальным очистителем для электроники, чтобы избежать окисления.
Хранить магнитолу следует в оригинальной упаковке или плотной коробке с амортизирующими материалами (пенопласт, пузырчатая плёнка). Поместите устройство в сухое место с температурой от +5°C до +25°C, вдали от источников тепла и прямого солнечного света. Недопустимо хранение во влажных или пыльных помещениях, а также вблизи химически активных веществ.
Если планируется повторная установка, сохраните все снятые крепёжные элементы и адаптеры вместе с магнитолой. Их рекомендуется упаковать в отдельный герметичный пакет и подписать. Также стоит сохранить документацию, серийный номер и информацию об исходной конфигурации подключения, особенно если магнитола имела нестандартные разъёмы или адаптер CAN-шины.
В случае продажи или передачи другому владельцу, желательно провести проверку работоспособности устройства до сделки. Подключите магнитолу к лабораторному блоку питания с выходом 12 В и протестируйте основные функции: включение, дисплей, радиомодуль, USB-входы и реакцию на команды с панели управления.
Если магнитола больше не планируется к использованию, её можно сдать в специализированный пункт приёма электроники или использовать в качестве донора компонентов – дисплея, тюнера, разъёмов или микросхем, подходящих для других проектов.
