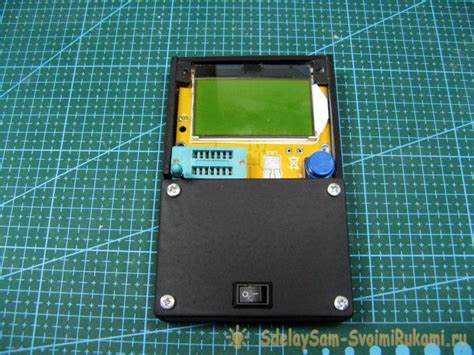

Как собрать корпус для тестера из китая

Большинство недорогих китайских тестеров поставляются без корпуса – покупатель получает плату с дисплеем и набором штырьков или клемм. Такое исполнение неудобно для регулярного использования: отсутствует защита от замыканий, высокая вероятность повреждения элементов и контактов. Решить эту проблему можно изготовлением корпуса своими руками.

Для сборки корпуса потребуется определить точные размеры платы с учётом всех выступающих элементов – дисплея, кнопок, разъёмов и крепёжных отверстий. Замеры лучше всего выполнять штангенциркулем. Если у платы нет отверстий под винты, придётся предусмотреть зажимы или фиксацию с помощью клея или прокладок.

Материал корпуса выбирается в зависимости от доступных инструментов и условий эксплуатации. Наиболее популярны PLA и ABS для печати на 3D-принтере, а также листовой пластик (например, ПВХ или полистирол) для ручной сборки. Альтернативой может стать готовый корпус подходящего размера с доработкой вырезов под элементы платы.

Особое внимание нужно уделить вентиляции: при длительной работе некоторые модели тестеров ощутимо нагреваются. Если корпус герметичный, следует предусмотреть отверстия или прорези в области силовых компонентов. Также необходимо предусмотреть вырезы для дисплея, кнопки управления и портов подключения щупов или клемм.

Закрепление дисплея внутри корпуса должно исключать давление на стекло или шлейф. Рекомендуется использовать дистанционные стойки или мягкие прокладки. Для кнопки желательно предусмотреть подвижную втулку или отдельный элемент, передающий нажатие без перекоса.

Выбор подходящего корпуса по размеру и типу платы тестера

Перед подбором корпуса необходимо точно измерить габариты используемой платы: длину, ширину и высоту с учетом элементов, выступающих над поверхностью (например, разъемов, дисплея, кнопок). Наиболее распространенные размеры плат китайских тестеров колеблются в пределах 70–100 мм по длине и 50–80 мм по ширине. Высота сборки с дисплеем и установленными компонентами может достигать 30–35 мм.

Важно учитывать расположение крепежных отверстий на плате. При использовании стандартных монтажных стоек желательно подобрать корпус с соответствующей системой крепления или возможностью самостоятельного сверления. При отсутствии штатных креплений можно зафиксировать плату с помощью клеевых стоек, эпоксидного клея или монтажного скотча, но при этом необходимо предусмотреть амортизацию для исключения вибраций.

Оптимально использовать пластиковые корпуса из ABS или поликарбоната, так как они легко поддаются механической обработке, обеспечивают достаточную прочность и электрическую изоляцию. При наличии дисплея рекомендуется выбирать корпус с прозрачной крышкой или предусматривать вырез под экран, чтобы не ограничивать читаемость информации.

Для тестеров с кнопочным управлением и боковыми разъемами важно заранее определить, где будут размещены отверстия под органы управления и подключение щупов. В случае разъемов типа ZIF или microUSB следует убедиться, что корпус допускает удобный доступ к ним без смещения платы внутрь.

Если планируется размещение аккумулятора, дополнительной индикации или усиленного охлаждения, это также влияет на выбор габаритов. В таких случаях предпочтительны корпуса с запасом по высоте не менее 10 мм от общего уровня компонентов.

Для компактных версий тестеров, устанавливаемых на одной плате без выступающих частей, подойдут готовые корпуса от сетевых адаптеров, небольших маршрутизаторов или даже модифицированные коробки от электроники. Важно обеспечить вентиляционные отверстия при высокой плотности размещения компонентов.

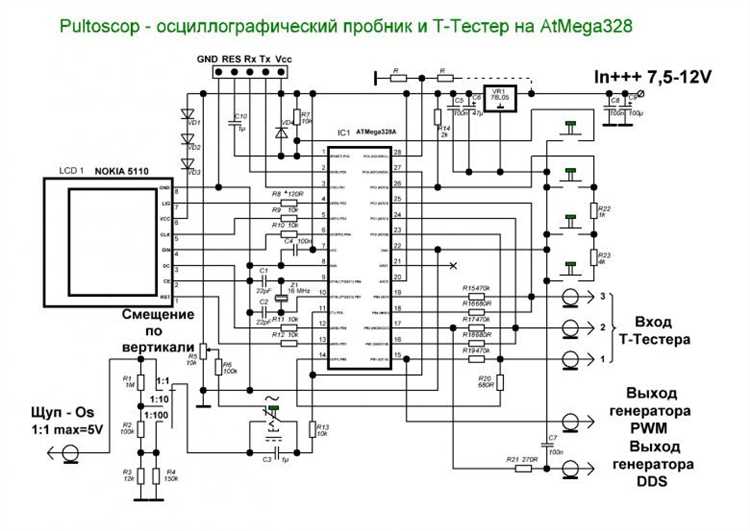

Разметка отверстий под разъёмы, дисплей и кнопки

Перед началом разметки необходимо определить точное расположение элементов на плате. Используйте линейку или штангенциркуль для снятия размеров. Учитывайте допуски, чтобы избежать перекосов при установке в корпус.

• Сначала измерьте расстояние от краёв платы до центра каждого разъёма, дисплея и кнопки. Зафиксируйте значения для переноса на корпус.
• Расположите плату внутри корпуса в предполагаемом положении и временно зафиксируйте с помощью двустороннего скотча или термоклея, чтобы избежать смещений.
• Через плату тонким маркером или шилом отметьте на корпусе центр каждого элемента, выходящего наружу.

Для дисплеев с прямоугольным вырезом:

1. После центровки обведите границы дисплея с учётом рамки и крепёжных отверстий.
2. Добавьте зазор 0,5–1 мм по периметру, чтобы избежать напряжения на стекле при установке.
3. Если предусмотрена защита экрана, например, оргстекло, делайте разметку под неё отдельно.

Разъёмы (USB, штыревые колодки, гнёзда питания):

1. Разметку делайте строго по центру разъёма, а не по краю корпуса.
2. Добавьте зазор 0,2–0,5 мм в зависимости от типа разъёма, чтобы избежать закусывания кабеля или повреждений корпуса.
3. При использовании нестандартных разъёмов предварительно изготовьте шаблон из картона для точной подгонки.

Кнопки:

• Определите диаметр и высоту выступа кнопки над платой.
• Разметьте отверстие строго по оси кнопки, учитывая допустимый люфт не более 0,3 мм.
• При использовании тактовых кнопок с малым ходом допускается дополнительный диаметр отверстия до 1 мм для удобства нажатия.

Проверяйте каждую метку дважды. После завершения разметки рекомендуется просверлить пробные отверстия меньшего диаметра и провести примерку, прежде чем делать финальные вырезы.

Подготовка пластикового или металлического корпуса к доработке

Перед началом доработки корпуса необходимо оценить его материал и толщину стенок. Для пластиковых корпусов подходит обычный ABS или поликарбонат толщиной от 2 до 4 мм. Металлические варианты чаще всего выполнены из алюминия толщиной 1–2 мм. Эти параметры влияют на выбор инструмента и способ фиксации элементов.

Пластик удобно обрабатывать ручным лобзиком, надфилем и мини-дрелью с фрезами. При резке следует избегать перегрева материала, чтобы не допустить расплавления краёв. Предварительную разметку удобно наносить маркером с тонким стержнем или шилом. После вырезания необходимо снять фаски и заусенцы наждачной бумагой зернистостью 200–400.

Алюминиевые корпуса требуют сверлильного станка или дрели с твердосплавными сверлами. Отверстия под крепления следует предварительно накернить, чтобы исключить смещение при сверлении. При вырезании прямоугольных отверстий под дисплей используют набор надфилей или лобзик с мелким зубом. Обработка кромок обязательна во избежание порезов и короткого замыкания.

Перед доработкой корпус необходимо очистить от пыли, защитной плёнки и следов смазки. Пластиковые детали протираются изопропиловым спиртом, металлические – уайт-спиритом. Это обеспечит хорошее сцепление при последующей установке деталей на клей или двухсторонний скотч.

Для защиты поверхности корпуса от царапин и сколов целесообразно оклеить зоны обработки малярным скотчем. Он также облегчает нанесение разметки и предотвращает скольжение инструмента.

Использование шаблонов для точной сверловки корпуса

Для сверловки отверстий под компоненты тестера удобно использовать бумажные шаблоны, распечатанные в масштабе 1:1. Такой способ позволяет точно совместить будущие отверстия с расположением элементов на плате, особенно при нестандартном размещении разъёмов и дисплея.

Оптимальный способ – распечатать шаблон на самоклеящейся бумаге. После выравнивания по корпусу, он временно фиксируется без смещения, а линии центров отверстий видны напрямую сквозь прозрачные пластиковые крышки, если корпус полупрозрачный. При использовании обычной бумаги её можно приклеить тонким слоем малярного скотча по периметру.

Перед печатью шаблона необходимо убедиться, что масштаб не искажен – при распечатке в PDF отключить автоматическое подгоняние и установить масштаб 100 %. Контрольный прямоугольник 10×10 мм на шаблоне должен соответствовать реальному размеру на бумаге. Если отклонения превышают 0,5 мм, возможны несовпадения при сборке.

После фиксации шаблона керном или тонким шилом аккуратно обозначаются центры будущих отверстий. Для пластиковых корпусов лучше использовать острый металлический керн с лёгким нажимом, чтобы избежать трещин. На металлическом корпусе можно сразу сделать небольшие углубления под сверло.

При изготовлении собственного шаблона рекомендуется фотографировать плату сверху с минимальным искажением перспективы и обводить контуры отверстий в графическом редакторе (например, Inkscape или LibreCAD). Размеры проверяются по штангенциркулю, а итоговый файл сохраняется в векторном формате для точной печати.

Точность шаблона напрямую влияет на внешний вид и удобство сборки корпуса, особенно если планируется плотная установка дисплея и кнопок без дополнительных рамок.

Крепление платы тестера внутри корпуса без напряжения элементов

Перед установкой платы необходимо определить её плоскость крепления и проверить соответствие расстояний между крепёжными отверстиями платы и стойками корпуса. Если плата не имеет стандартных отверстий, следует заранее предусмотреть места под крепёж или использовать пластиковые держатели с клеевой основой.

Идеальный вариант крепления – через пластиковые стойки с винтовыми соединениями, при этом винты не должны прижимать плату с усилием. Между платой и стойкой рекомендуется установить пластиковые шайбы толщиной 0,5–1 мм, чтобы исключить деформацию текстолита при закручивании.

Если корпус не имеет готовых стоек, их можно вклеить с помощью эпоксидного клея или цианоакрилата. При этом важно, чтобы расстояние между стойками соответствовало геометрии платы с допуском не более 0,2 мм. Нарушение допусков приводит к изгибу платы и риску повреждения дорожек или компонентов.

Запрещено фиксировать плату только с одной стороны – это создаёт перекос. Минимум два крепления по диагонали – обязательное условие для равномерного распределения нагрузки. Если в конструкции корпуса предусмотрены направляющие, плата должна входить в них свободно, без усилий. При трении или зажатии лучше сточить края направляющих или платы.

Изоляция контактов и защита от замыканий

Для надежной изоляции контактов платы тестера применяйте термоусадочную трубку диаметром, немного превышающим толщину проводов. Перед надеванием трубки очистите провода от окислов и тщательно облудите. После усадки трубки контакт будет защищен от механического воздействия и коротких замыканий.

В местах, где плата контактирует с корпусом, используйте изолирующие прокладки из фторопласта, полиамида или тонкого полиэтилена толщиной 0,2–0,5 мм. Это предотвращает прямой контакт металла с дорожками и уменьшает риск повреждения при вибрации.

Обязательно покрывайте оголённые контакты и паяные соединения электроизоляционным лаком или диэлектрической смазкой. Лак обеспечивает защиту от коррозии и микрозамыканий, а смазка снижает трение и защищает от пыли.

При размещении платы в корпусе избегайте сдавливания элементов, особенно проводников и клемм. Для дополнительной защиты применяйте пластиковые или резиновые втулки в местах прохождения проводов через отверстия, что исключает повреждение изоляции.

Если используется многоразовое соединение, лучше предпочесть разъемы с фиксатором и герметичными уплотнителями, чтобы минимизировать попадание влаги и пыли внутрь контактов.

Сборка корпуса с учётом вентиляции и доступа к элементам

Обеспечение вентиляции корпуса критично для предотвращения перегрева тестера. Рекомендуется размещать вентиляционные отверстия в местах с максимальным теплоотводом – около микросхем, стабилизаторов и других нагревающихся компонентов.

Диаметр отверстий варьируется от 3 до 5 мм для оптимального баланса между вентиляцией и защитой от пыли. Отверстия делают в верхней и боковых стенках корпуса, чтобы обеспечить естественную циркуляцию воздуха: холодный поток снизу, горячий – выходит сверху.

Если тестер предполагается использовать в пыльных условиях, стоит предусмотреть мелкую сетку или фильтр с внутренней стороны вентиляционных отверстий, чтобы предотвратить попадание частиц внутрь.

Доступ к элементам должен быть максимально удобным. Кнопки, разъёмы и дисплей размещают с учётом свободного пространства вокруг них, чтобы обеспечить возможность подключения проводов и замены элементов без разборки корпуса.

Для быстрого доступа к плате лучше использовать съёмную крышку на защёлках или винтах, а крепеж выбирают так, чтобы не создавать напряжения на корпус и элементы платы.

При монтаже внутренних компонентов учитывают свободное пространство для прокладки проводов, избегая перегибов и сжатия, что упрощает обслуживание и снижает риск повреждений.

Проверка доступности кнопок и читаемости дисплея после сборки

После сборки корпуса обязательно проверяйте свободный ход кнопок. Для этого:

• Нажмите каждую кнопку несколько раз, фиксируя отсутствие залипаний и перекосов.
• Проверьте, чтобы кнопки не упирались в корпус или элементы платы.
• Обратите внимание на усилие нажатия: оно должно быть равномерным и комфортным.

Для оценки читаемости дисплея выполните следующие действия:

1. Включите тестер и отобразите максимально полный экран с текстом и цифрами.
2. Осмотрите дисплей под разными углами, убедитесь в отсутствии бликов и затемнений.
3. Проверьте, что передняя панель корпуса не закрывает важные участки экрана.

Если наблюдается затемнение или отражения, рекомендуется:

• Использовать матовую или антибликовую пленку на внутренней стороне крышки.
• Слегка скорректировать положение дисплея или высоту посадочного места.

Проверка работоспособности кнопок и дисплея должна проходить в реальных условиях эксплуатации, чтобы исключить ошибки сборки и повысить удобство использования.

Вопрос-ответ:

Как правильно выбрать корпус для китайского тестера по размеру и материалу?

Размер корпуса должен строго соответствовать габаритам платы и элементов тестера, чтобы обеспечить надежную фиксацию и избежать напряжений при сборке. Материал корпуса выбирается исходя из условий эксплуатации: пластиковые подходят для бытового использования, а металлические — для защиты от электромагнитных помех и более прочной конструкции. Перед покупкой рекомендуется измерить плату и учесть расположение кнопок, разъёмов и дисплея.

Какие методы использовать для точной разметки отверстий под кнопки, дисплей и разъёмы в корпусе?

Для разметки удобно применить шаблоны из бумаги или тонкого пластика, вырезанные по размерам элементов. Их прикладывают к корпусу и отмечают места отверстий с помощью маркера. Если есть возможность, стоит использовать сверлильный станок или сверлильный шаблон, чтобы отверстия получились ровными и совпадали с платой. Важно учитывать толщину корпуса и место установки кнопок, чтобы обеспечить удобство пользования и герметичность.

Как обеспечить хорошую вентиляцию корпуса при сборке тестера своими руками?

Для вентиляции делают отверстия в корпусе в местах, где нет контакта с электроникой. Часто используют перфорированные вставки или сетки, которые предотвращают попадание пыли и влаги внутрь. Если корпус металлический, стоит предусмотреть изоляционные прокладки, чтобы вентиляционные отверстия не вызывали коротких замыканий. Важно, чтобы воздух свободно циркулировал, но при этом не снижалась защита от внешних воздействий.

Какие способы крепления платы внутри корпуса обеспечивают минимальное напряжение на элементы?

Чаще всего используют пластиковые стойки с винтами, которые фиксируют плату в нескольких точках, равномерно распределяя нагрузку. Можно добавить амортизирующие прокладки из силикона или резины между платой и корпусом для гашения вибраций и предотвращения механических повреждений. При выборе крепежа важно не затягивать винты слишком сильно, чтобы не деформировать плату и не повредить элементы.

Как защитить контакты и внутренние цепи тестера от случайных замыканий после сборки корпуса?

Для изоляции используют термоусадочные трубки на проводах, а также специальные изолирующие ленты или прокладки между контактами и металлическими частями корпуса. В местах с повышенным риском замыкания применяют защитные кожухи или корпуса с перегородками. Также рекомендуется проверить схему сборки, чтобы все соединения были надежно заизолированы и не имели оголённых участков, особенно вблизи крепёжных элементов и вентиляционных отверстий.

Как правильно выбрать корпус для китайского тестера с учётом размеров и размещения платы?

Выбор корпуса начинается с точного измерения платы тестера — длины, ширины и высоты вместе с установленными компонентами. Нужно предусмотреть небольшой запас по всем параметрам, чтобы обеспечить свободное размещение платы и удобство монтажа. Обратите внимание на расположение разъёмов, кнопок и дисплея, чтобы их можно было вывести на корпус без искажений и ограничений. Желательно выбирать корпус из материала, который легко поддаётся доработке — например, пластик или алюминий с достаточной прочностью. Корпус должен обеспечивать не только защиту элементов, но и удобный доступ для обслуживания и подключения.

Какие методы лучше использовать для точной разметки и сверловки отверстий в корпусе?

Для разметки отверстий рекомендуется применять шаблоны, изготовленные на основе размеров платы и расположения компонентов. Их можно распечатать на бумаге или сделать из тонкого пластика. Это поможет избежать смещения и неточностей. Перед сверловкой обязательно отметьте центры отверстий острым инструментом, чтобы сверло не скользило. Для работы используйте сверла подходящего диаметра и низкие обороты, особенно если корпус пластиковый, чтобы не повредить материал. Если есть возможность, рекомендуется сверлить сначала отверстия меньшего диаметра, а затем постепенно расширять их до нужного размера. После сверловки края отверстий следует обработать, чтобы убрать заусенцы и обеспечить аккуратный внешний вид.
