Усиление СВЧ мощности основано на преобразовании входного сигнала с малой амплитудой в мощный выходной сигнал без искажения его формы. В радиочастотных трактах усилители мощности работают в диапазоне от 300 МГц до десятков ГГц и используются для передачи сигналов на большие расстояния, например, в РЛС, спутниковой связи и мобильных сетях.
Ключевой элемент усилителя – активный компонент (транзистор на GaAs, GaN или Si LDMOS), обеспечивающий необходимый коэффициент усиления и КПД. Тип полупроводника влияет на тепловую устойчивость, рабочую частоту и выходную мощность. Например, усилители на GaN достигают плотности мощности более 10 Вт/мм при частотах выше 10 ГГц.
Для обеспечения стабильного усиления критична согласованность по входу и выходу. Используются специальные согласующие цепи на микрополосковых линиях или в виде поверхностно-монтируемых компонентов. Неправильное согласование приводит к отражению сигнала и снижению эффективности.
Особое внимание уделяется режиму работы усилительного каскада: классы A, AB, B и C различаются по линейности и КПД. В СВЧ применяются также импульсные и Doherty-конфигурации для оптимизации работы при переменной нагрузке. При выборе режима учитывают характеристики предшествующих и последующих каскадов, температурные ограничения и требования к линейности.
Как формируется входной СВЧ сигнал для усиления
Формирование входного СВЧ сигнала начинается с генерации высокочастотного колебания заданной частоты и амплитуды. Для этой цели применяются генераторы сигналов, работающие в диапазоне от сотен мегагерц до десятков гигагерц. Наиболее распространены синтезаторы частоты с фазовой автоподстройкой (PLL-схемы), обеспечивающие высокую стабильность частотного сигнала и минимальный уровень фазовых шумов.
После генерации сигнал проходит через цепи согласования и фильтрации. Согласующие цепи необходимы для обеспечения оптимальной передачи мощности между источником и входом усилителя, что особенно критично в СВЧ-диапазоне. Фильтры (чаще всего полосовые) подавляют побочные гармоники и внеполосные компоненты, снижая уровень интермодуляционных искажений на выходе усилителя.
Если сигнал поступает с антенны, он предварительно усиливается малошумящим усилителем (LNA), расположенным как можно ближе к антенному входу. Это снижает влияние внешних шумов и внутренних потерь тракта на итоговое отношение сигнал/шум. Выход LNA напрямую подключается к следующей каскадной цепочке, включающей основной усилитель мощности.
При необходимости сигналы модулируются до требуемого формата – амплитудного, фазового или квадратурного. Модуляция осуществляется с применением смесителей и гетеродинов, обеспечивая перенос частоты из базового диапазона в рабочий СВЧ-диапазон. Такой подход используется, например, в системах радиосвязи и радарах.
Для прецизионного управления амплитудой на входе применяются регулируемые аттенюаторы и фазовращатели. Это позволяет адаптировать сигнал к динамическим характеристикам усилителя, предотвращая его перегрузку и обеспечивая линейный режим работы в допустимом диапазоне входной мощности.
Точность формирования СВЧ сигнала на входе напрямую влияет на эффективность и спектральную чистоту усиления, поэтому каждый этап – от генерации до согласования – требует строгого соблюдения параметров импеданса, частоты и фазы.
Роль активных компонентов в процессе усиления СВЧ
HEMT-транзисторы, выполненные на основе арсенида галлия (GaAs) или нитрида галлия (GaN), обеспечивают высокое усиление при минимальных потерях благодаря высокой подвижности носителей заряда и малым паразитным ёмкостям. Они используются в усилителях мощности, работающих на частотах выше 10 ГГц, включая диапазон миллиметровых волн.
Биполярные транзисторы с гетеропереходом (HBT) обеспечивают высокую линейность и используются в приложениях, где важна точность передачи амплитудной модуляции, например в сотовой связи и спутниковых каналах. HBT-компоненты эффективны в условиях высокой плотности мощности и обеспечивают устойчивую работу при температурных перепадах.
Критическим параметром активного компонента является коэффициент усиления (S21), который характеризует отношение мощности выходного сигнала к входной. Для большинства современных СВЧ-транзисторов этот параметр должен превышать 10 дБ в рабочем диапазоне частот. Также учитываются параметры шума и устойчивости, определяющие качество усиления без возникновения самовозбуждения.
Выбор конкретного активного компонента зависит от рабочей частоты, требуемого усиления, допустимого уровня шума и допустимой температуры корпуса. Например, для усилителей СВЧ-мощности в системах РЛС применяются GaN-транзисторы с высокой допустимой мощностью рассеяния и термостойкостью, а для широкополосных малошумящих усилителей – HEMT на основе GaAs с низким уровнем фазовых шумов.
Монтаж активных компонентов требует соблюдения требований по импедансному согласованию и минимизации паразитных элементов. Это достигается использованием точных моделей S-параметров при проектировании схем и тщательной разводкой печатных плат с контролем волнового сопротивления линий передачи.

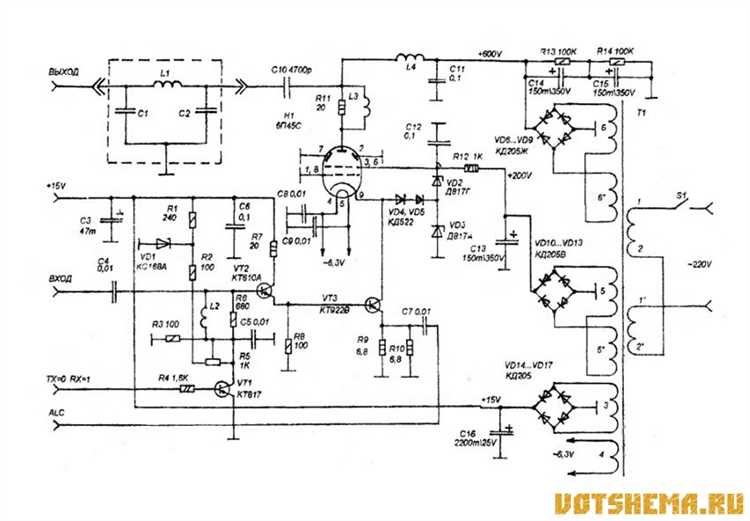

Механизм увеличения амплитуды сигнала в линейном режиме
В линейном режиме усиления СВЧ сигнала активный компонент работает в пределах своей линейной характеристики передачи, обеспечивая пропорциональное усиление амплитуды входного сигнала без искажений формы. Увеличение амплитуды достигается за счёт подачи на затвор (в случае полевого транзистора) или базу (в случае биполярного транзистора) напряжения, соответствующего линейной области ВАХ.
Коэффициент усиления по напряжению определяется соотношением выходного и входного сигналов: \( A_v = \frac{V_{out}}{V_{in}} \). В типичных СВЧ усилителях на базе GaAs MESFET или GaN HEMT коэффициент линейного усиления может достигать 10–15 дБ, при этом уровень искажений (IMD3) сохраняется на приемлемом уровне до точки 1 дБ компрессии.
Поддержание линейного режима требует стабилизации режима смещения, что реализуется с помощью схем с температурной компенсацией. Рабочая точка транзистора устанавливается так, чтобы усиление происходило в пределах малосигнальной области. Это критично при работе в диапазоне частот выше 10 ГГц, где малейшее отклонение может привести к модуляционным искажениям.
Для оптимизации линейности применяются многокаскадные схемы с равномерным распределением усиления и согласующие цепи, минимизирующие отражения. Эффективность усиления также зависит от качества фильтрации входных и выходных цепей, что позволяет избежать перегрузки активного элемента паразитными компонентами спектра.
Увеличение амплитуды сигнала в линейном режиме сопровождается обязательным контролем рабочей температуры и импедансного согласования. При отклонении от оптимального импеданса наблюдается рост КСВ и снижение эффективности усиления, что особенно критично в усилителях СВЧ мощностей выше 1 Вт.
Влияние согласования импеданса на усиление СВЧ мощности
Согласование импеданса на входе и выходе усилителя СВЧ напрямую влияет на коэффициент передачи мощности и эффективность всей системы. При несоответствии импедансов между источником сигнала, усилительным каскадом и нагрузкой часть энергии отражается, что снижает уровень выходной мощности и может привести к нестабильной работе каскада.
Оптимальное согласование достигается, когда входной импеданс усилителя точно соответствует выходному импедансу источника сигнала, а выходной – импедансу нагрузки. Например, в большинстве СВЧ-трактов используется стандартное значение 50 Ом. При его соблюдении коэффициент отражения стремится к нулю, и передача мощности достигает максимума.
Особенно критично согласование вблизи границ рабочих диапазонов усилителя. Малейшее отклонение от согласованных условий в диапазоне 1–10 ГГц может вызвать уменьшение усиления на несколько децибел и появление паразитных колебаний. Это требует точной настройки согласующих цепей, таких как четвертьволновые трансформаторы, П- и Т-образные структуры, а также использование измерительного оборудования (например, векторного анализатора цепей) для контроля коэффициента стоячей волны (КСВ).
На практике рекомендуется выполнять согласование при помощи S-параметров, рассчитанных или измеренных в реальных условиях. Использование диаграмм Смита позволяет визуализировать и скорректировать соответствие комплексных импедансов. Особенно важно учитывать влияние паразитных элементов и взаимных связей на печатной плате, поскольку они способны внести искажения в импедансную картину и ухудшить усиление на высоких частотах.
Для широкополосных усилителей задача усложняется необходимостью обеспечения согласования на всём рабочем диапазоне. В этом случае применяются широкополосные согласующие структуры с компенсацией реактивных составляющих, либо активные схемы адаптации. Неправильное согласование в таких системах приводит не только к потере мощности, но и к искажению формы сигнала.

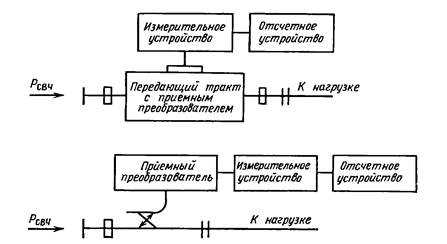

Функции каскадов усиления и их влияние на выходную мощность
Каскадное построение СВЧ-усилителя обеспечивает оптимальное распределение усиления, линейности и стабильности по тракту. Каждый каскад выполняет конкретную задачу, определяя итоговую выходную мощность и качество усиленного сигнала.
Первичный каскад работает на уровне минимальных входных уровней сигнала. Его задача – обеспечить максимальное усиление при минимальном шуме. Использование малошумящих транзисторов (например, GaAs pHEMT) позволяет достичь коэффициента шума ниже 1 дБ и усиления в диапазоне 10–15 дБ, что критично для чувствительности тракта.
Промежуточные каскады формируют основную часть усиления. Их конфигурация зависит от требуемой полосы пропускания и линейности. Для СВЧ диапазонов (2–18 ГГц) применяются каскады на основе полевых транзисторов с каскодной структурой, что позволяет достичь высокого усиления без ухудшения устойчивости. Типичное усиление на каскад – 8–12 дБ.
Выходной каскад обеспечивает передачу максимальной мощности на нагрузку. Он проектируется с учетом допустимого уровня нелинейных искажений, тепловых ограничений и импедансного согласования. На этом этапе используются мощные компоненты, например, GaN-транзисторы, обеспечивающие до 10 Вт при КПД более 60%. Важна точная настройка выходного согласующего контура для передачи энергии без отражений при требуемом коэффициенте стоячей волны (КСВ) менее 1.5.
Критически важно соблюдать баланс между усилением каждого каскада и общим уровнем межмодуляционных искажений. Увеличение усиления промежуточных каскадов без адаптации выходного тракта приводит к компромиссу между линейностью и мощностью. Рекомендуется проводить оптимизацию с использованием модели по методу малых сигналов и анализа стабильности по параметрам S.
Таким образом, выходная мощность напрямую зависит от корректной архитектуры каскадной структуры, параметров активных элементов и согласующих цепей. Пренебрежение характеристиками отдельных каскадов приводит к снижению эффективности всего усилителя.
Ограничения, связанные с тепловыми режимами усилителя
- Максимальная допустимая температура перехода полупроводника обычно не превышает 150–175 °C. Превышение приводит к необратимым повреждениям.
- Тепловое сопротивление перехода–корпус (R_θJC) напрямую влияет на температуру кристалла при заданной рассеиваемой мощности.
- При мощности рассеивания свыше нескольких ватт без эффективного теплоотвода наблюдается термическое пробуждение, вызывающее скачкообразное увеличение тока и искажение сигнала.
Реализация эффективного теплоотвода требует:
- Использование материалов с высокой теплопроводностью (например, медные или аллюминиевые радиаторы).
- Обеспечение плотного теплового контакта через термопасты и прокладки с минимальным тепловым сопротивлением.
- Применение активного охлаждения (вентиляторы, жидкостное охлаждение) для усилителей с мощностью более 10 Вт.
Режимы работы усилителя необходимо проектировать с запасом по мощности и температуре, учитывая:
- Повышение температуры приводит к снижению усиления и увеличению шума.
- Рост температуры ускоряет процессы старения материалов, ухудшая надёжность.
- Для стабильной работы рекомендуется держать температуру перехода минимум на 20–30 °C ниже критической.
Мониторинг температуры с помощью датчиков и защита по температуре обязательны в схемах усилителей для предотвращения выхода из строя при перегреве.

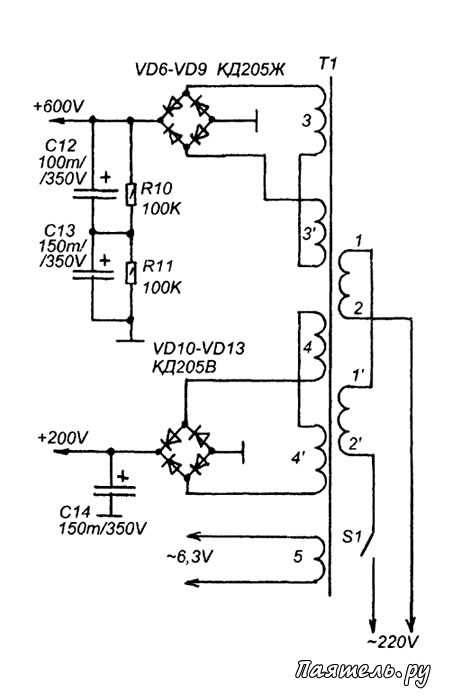

Как параметры питания влияют на усиление СВЧ сигнала
Напряжение питания определяет рабочую точку активного элемента, напрямую влияя на коэффициент усиления и линейность усилителя СВЧ. Изменение напряжения в пределах ±5% от номинала может вызвать изменение усиления на 0,5–1 дБ, что критично для точных приложений.
Ток потребления связан с уровнем смещения транзисторов или ламп в каскадах усиления. Недостаточный ток приводит к снижению усиления и росту искажений, тогда как превышение тока увеличивает тепловыделение и может привести к деградации параметров.
- Фильтрация питания уменьшает пульсации и шумы, снижая фазовый шум и нестабильность усиления.
- Импеданс источника питания влияет на устойчивость каскадов: высокий импеданс приводит к флуктуациям напряжения и снижению коэффициента усиления.
- Температурная зависимость параметров питания требует использования стабилизаторов с минимальным температурным коэффициентом (не более 50 ppm/°C).
Рекомендуется применять стабилизированные источники питания с точностью ±1% и низким уровнем шумов (менее 1 мВ пульсаций). Для усилителей с высокой выходной мощностью важно контролировать ток в режиме перегрузки, чтобы предотвратить тепловой дрейф и уменьшить деградацию усиления.
Использование конденсаторов большого номинала и низкого ESR на входе питания обеспечивает стабильность и предотвращает самовозбуждение каскадов усиления.
- Поддерживать стабильное напряжение питания для сохранения рабочего режима транзисторов.
- Обеспечивать фильтрацию и минимальные пульсации для снижения фазового шума.
- Использовать стабилизаторы с низким температурным коэффициентом.
- Контролировать ток для предотвращения перегрева и деградации параметров.
Вопрос-ответ:
Как физически происходит усиление сигнала в СВЧ-усилителе?
Усиление СВЧ-сигнала происходит за счёт передачи энергии от источника питания к входному сигналу через активные компоненты, такие как транзисторы. При этом амплитуда колебаний электрического поля увеличивается, что приводит к росту мощности сигнала. Активный элемент работает в режиме, обеспечивающем передачу энергии на высоких частотах, минимизируя потери и искажения. Для поддержания устойчивости и линейности усиления используются схемы согласования импедансов и фильтры.
Почему важно согласование импедансов на входе и выходе усилителя СВЧ?
Согласование импедансов позволяет максимально эффективно передавать энергию между каскадами и внешними цепями, снижая отражения сигнала. Неправильное согласование вызывает стоячие волны, потери мощности и ухудшение качества усиления. Для СВЧ частот это особенно критично из-за высокой чувствительности к малейшим изменением параметров цепи. Поэтому соблюдение точного соответствия входного и выходного импеданса помогает сохранить стабильный коэффициент усиления и минимизировать паразитные эффекты.
Как тепловые процессы влияют на работу СВЧ-усилителя и его параметры?
При усилении сигнала на высоких частотах происходит заметный нагрев активных элементов из-за выделения мощности. Повышение температуры меняет параметры транзисторов и других компонентов, вызывая сдвиг рабочих точек и ухудшение линейности усиления. Если тепло не отводится эффективно, это может привести к снижению мощности, искажению сигнала и даже выходу из строя усилителя. Для контроля температуры применяют радиаторы, теплоотводы и режимы работы, ограничивающие перегрев.
Какая роль каскадов усиления в общей мощности СВЧ-усилителя?
Каждый каскад обеспечивает увеличение амплитуды сигнала, причем мощность возрастает последовательно от одного каскада к другому. Разбиение на несколько ступеней помогает контролировать и поддерживать стабильность работы, уменьшать шумы и искажения. Входной каскад обычно оптимизирован для минимизации шума, а выходной — для достижения максимальной выходной мощности. Совокупное влияние каскадов определяет итоговое усиление и качество сигнала на выходе устройства.
Какие параметры питания оказывают влияние на усиление сигнала в СВЧ-усилителе?
Напряжение питания и ток напрямую влияют на рабочие точки активных элементов, определяя их способность усиливать сигнал. Недостаточное напряжение приводит к снижению коэффициента усиления и нестабильной работе, избыточное — может вызвать перегрев и выход из строя компонентов. Стабильность питания, отсутствие пульсаций и помех также важны для сохранения качества усиления, так как любые колебания могут вносить шумы и ухудшать линейность усиления.
