Управление потоком XON/XOFF – это программный метод контроля передачи данных между устройствами по последовательному порту. Он используется для предотвращения потери информации при перегрузке буфера приемника, посылая специальные управляющие символы: XOFF (обычно код 0x13) для остановки передачи и XON (0x11) для её возобновления.
Этот протокол не требует выделенных линий управления и полностью реализуется в самом потоке данных, что упрощает аппаратную часть, но требует точной настройки программного обеспечения. Ключевой момент – правильная конфигурация размера буфера и пороговых значений, при достижении которых генерируются команды XON или XOFF, чтобы избежать задержек и переполнения.
При настройке XON/XOFF важно учитывать скорость передачи и специфику передаваемых данных. Например, для высокоскоростных интерфейсов минимальное время реакции на XOFF должно быть как можно короче. Рекомендуется задать размер приемного буфера не менее 256 байт и порог срабатывания XOFF при заполнении около 75% буфера, чтобы обеспечить своевременную паузу в передаче.
В случаях с нестабильным соединением или большими задержками XON/XOFF может приводить к значительным задержкам в передаче, поэтому целесообразно комбинировать программное управление с аппаратным (RTS/CTS) или использовать более современные методы управления потоком.
Как XON XOFF регулирует передачу данных на уровне последовательного порта
Протокол XON/XOFF управляет передачей данных, передавая специальные управляющие символы внутри последовательного потока. При переполнении внутреннего буфера приёмника устройство отправляет символ XOFF (обычно 0x13, ASCII «Ctrl-S»), который заставляет передатчик приостановить отправку данных.
После освобождения места в буфере приёмник передаёт символ XON (обычно 0x11, ASCII «Ctrl-Q»), сигнализируя о готовности продолжить передачу. Этот механизм исключает потерю данных при перегрузке канала без использования аппаратных линий управления.
На уровне последовательного порта XON/XOFF работает полностью внутри передаваемых данных, поэтому необходимо учитывать возможность совпадения управляющих символов с реальными данными. Для предотвращения ошибок рекомендуется использовать этот протокол только в средах, где данные не содержат этих символов или применяются специальные методы экранирования.
Настройка XON/XOFF обычно включает включение программного управления потоком в драйвере последовательного порта и корректную обработку символов в принимающем и передающем ПО. Важно правильно установить размер буфера приёмника и минимальный порог для отправки XOFF, чтобы своевременно блокировать передачу и избежать переполнения.
Использование XON/XOFF подходит для медленных соединений или когда аппаратные линии RTS/CTS отсутствуют, однако этот метод увеличивает задержки и снижает пропускную способность из-за задержек обработки управляющих символов. Для критичных по скорости приложений рекомендуется рассмотреть аппаратное управление потоком.

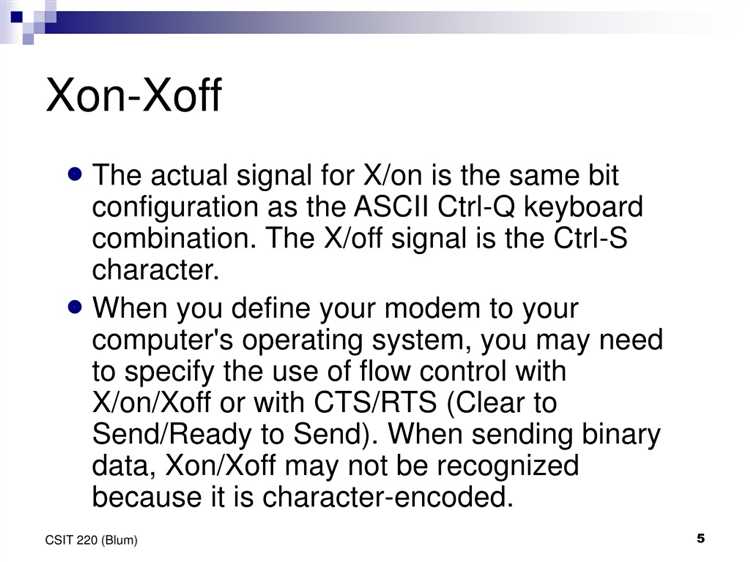

Выбор и подключение оборудования для поддержки протокола XON XOFF
Для корректной работы управления потоком XON XOFF необходима совместимость последовательных интерфейсов и периферийных устройств с этим протоколом. При выборе оборудования учитывайте следующие параметры:
- Поддержка программного управления потоком. Устройства должны иметь возможность обработки управляющих символов XON (0x11) и XOFF (0x13) на уровне драйвера или аппаратной реализации UART.
- Конфигурируемый UART. Последовательные порты с возможностью настройки аппаратного или программного управления потоком обеспечат гибкость и стабильность передачи.
- Качество драйверов и встроенного ПО. Наличие корректно реализованных драйверов, способных фильтровать и передавать управляющие символы без искажений.
- Совместимость с ОС и приложениями. Устройства должны поддерживаться используемой операционной системой и ПО, которое реализует XON XOFF на уровне передачи данных.
Для подключения оборудования соблюдайте следующие рекомендации:
- Используйте экранированные последовательные кабели с правильным экранированием и минимальной длиной для снижения помех, особенно при скорости передачи выше 115200 бод.
- Подключайте устройства напрямую или через совместимые интерфейсные преобразователи, поддерживающие передачу управляющих символов без преобразований, искажающих XON/XOFF.
- Настройте параметры последовательного порта на стороне ПК и периферии: скорость, биты данных, четность, стоп-биты и включение программного управления потоком.
- Проверьте отсутствие конфликтов с аппаратным управлением потоком RTS/CTS, если оно не используется, чтобы избежать ошибок в передаче XON/XOFF.
- Тестируйте передачу в реальных условиях с учетом длины кабеля, скорости и нагрузки, контролируя правильность обработки управляющих символов и отсутствие потерь данных.
При выборе оборудования рекомендуются модели UART с расширенными возможностями настройки программного управления потоком, например, чипы FTDI или Prolific с поддержкой XON/XOFF в драйверах. Для промышленных применений стоит отдавать предпочтение сертифицированным интерфейсам с проверенной совместимостью и документацией по работе с программным управлением потоком.

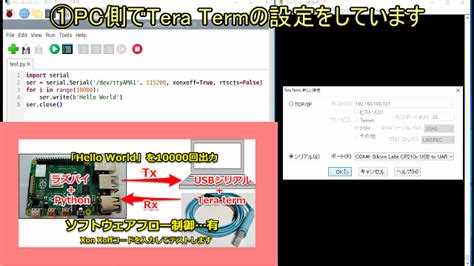

Настройка параметров терминального ПО для работы с XON XOFF
Для корректного использования управления потоком XON/XOFF необходимо активировать соответствующую опцию в настройках терминального программного обеспечения. Обычно она обозначается как «Программное управление потоком» или «Software Flow Control». Без включения этой функции передача и приём управляющих символов XON (0x11) и XOFF (0x13) не будет работать.
Важным параметром является скорость передачи данных (baud rate). Она должна совпадать с настройками подключаемого устройства. При неправильной скорости возможна потеря управляющих символов, что нарушит управление потоком.
Кроме того, следует проверить, что терминал не фильтрует управляющие символы, иначе XON и XOFF не смогут передаваться как управляющие команды. В некоторых программах для этого существует отдельная опция, например «Отображать управляющие символы» или «Передавать управляющие символы напрямую».
В настройках терминала стоит отключить аппаратное управление потоком (RTS/CTS), чтобы не возникало конфликтов с программным управлением XON/XOFF. Аппаратное и программное управление потоками должны использоваться отдельно.
Для устойчивой работы рекомендуется настроить буферы приема и передачи так, чтобы терминал мог своевременно отправлять XOFF при переполнении буфера и возобновлять передачу после очистки, посылая XON. В некоторых терминалах можно задать пороговые значения для срабатывания XOFF и XON.
В случае нестабильной передачи следует проверить кодировку символов и режимы перевода строки, так как неверные настройки могут влиять на интерпретацию управляющих символов XON/XOFF.

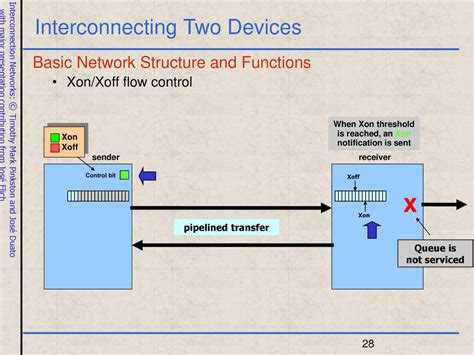

Обработка сигналов XON и XOFF в программном обеспечении
Сигналы XON (0x11) и XOFF (0x13) реализуются как управляющие символы для программного управления потоком данных через последовательный порт. В программном обеспечении обработка этих сигналов сводится к мониторингу входящего потока на предмет приема XOFF для приостановки отправки и XON для ее возобновления.
При получении XOFF со стороны приемника программа должна немедленно приостановить передачу данных, сохранив состояние буфера отправки. Игнорирование XOFF приводит к переполнению приемного буфера и потере данных. После получения XON передача продолжается с того же места без повторной инициализации соединения.
Для корректной обработки требуется выделять символы XON и XOFF отдельно от обычных данных, чтобы не интерпретировать их как полезную нагрузку. Обычно это реализуется на уровне драйвера или сериализационного интерфейса, но при необходимости может обрабатываться и в пользовательском приложении через фильтрацию входящего потока.
Рекомендуется настраивать программное обеспечение на немедленную реакцию на XON/XOFF, без буферизации команд, чтобы снизить задержки и обеспечить своевременное управление потоком. Также важно поддерживать флаг состояния передачи, позволяющий отслеживать текущий статус – «передача разрешена» или «передача приостановлена».
В многопоточных приложениях обработка сигналов должна синхронизироваться с потоками, отвечающими за отправку, чтобы избежать гонок и рассогласований. Для этого используются механизмы блокировок или событий, сигнализирующих о смене состояния потока.
В некоторых реализациях предусмотрена возможность переопределения стандартных символов XON и XOFF для работы с кастомными протоколами, однако это требует одновременной поддержки на принимающей и передающей сторонах.

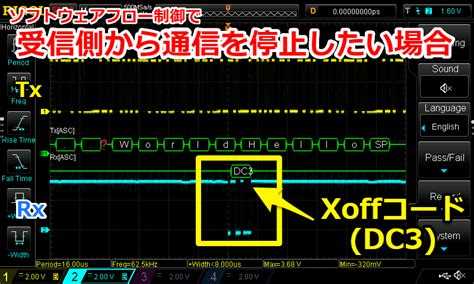

Диагностика и устранение проблем с управлением потоком XON XOFF
Первичный шаг при диагностике – проверить правильность конфигурации терминального ПО и оборудования. Частая ошибка – неправильное назначение управляющих символов XON (0x11) и XOFF (0x13) или их конфликт с данными в потоке.
Для выявления проблем используйте логирование или мониторинг последовательного порта с помощью специализированных программ (например, PuTTY, RealTerm). Обратите внимание на отправку и получение символов XON и XOFF: отсутствие сигналов либо их неожиданные повторения свидетельствуют о сбоях в управлении потоком.
Если передача останавливается и не возобновляется, вероятна потеря или искажение символа XON. В этом случае необходимо проверить целостность линии и качество кабеля, а также убедиться в отсутствии помех и перекрестных помех, влияющих на последовательный интерфейс.
Неправильная скорость передачи данных или несоответствие настроек (бит данных, стоп-биты, четность) приводит к некорректной интерпретации управляющих символов. Рекомендуется сверить параметры в обеих системах, участвующих в обмене.
Если программное обеспечение не реагирует на XOFF и продолжает принимать данные, следует проверить логику обработки потоковых событий. Часто ошибка возникает из-за отсутствия поддержки аппаратного прерывания или недостаточной приоритетности обработчика входящих символов.
Рекомендуется использовать встроенные средства диагностики драйверов последовательного порта и обновлять драйверы до последних версий. В ряде случаев устаревшее ПО ведёт к сбоям управления потоком.
При подозрении на программные ошибки полезно протестировать коммуникацию с минимальной конфигурацией: отключить все дополнительные фильтры, обработчики и попробовать обмен в режиме эха, чтобы убедиться в базовой работоспособности XON/XOFF.
Если проблема сохраняется, стоит рассмотреть переход на аппаратное управление потоком (RTS/CTS) или использовать программные библиотеки с улучшенной поддержкой протокола, чтобы исключить системные ограничения.
Совместимость XON XOFF с другими методами управления потоком
Управление потоком XON XOFF относится к программным методам контроля передачи данных, используя символы ASCII для приостановки и возобновления передачи. В отличие от аппаратных методов, таких как RTS/CTS и DTR/DSR, XON XOFF не требует выделенных сигнальных линий, что облегчает его внедрение на существующем оборудовании.
При совместном использовании XON XOFF с аппаратными методами необходимо учитывать особенности каждого подхода. Аппаратные методы обеспечивают более низкую задержку реакции и снижают вероятность потери данных, так как сигналы проходят по отдельным линиям и не конфликтуют с основным потоком данных. В то же время XON XOFF может создавать задержки из-за передачи управляющих символов в том же канале, что и данные.
Для систем, где задействованы оба метода, рекомендуется строго разделять управление потоком: аппаратный контроль оставить для физического уровня (например, RTS/CTS для подтверждения готовности оборудования), а XON XOFF использовать для программного контроля внутри программного обеспечения. Важно обеспечить корректную обработку управляющих символов XON (0x11) и XOFF (0x13) в приёмнике, чтобы они не интерпретировались как данные.
Некоторые устройства и драйверы позволяют комбинировать методы управления потоком. При этом следует убедиться, что параметры последовательного порта правильно настроены, исключая дублирование команд паузы передачи, которое может привести к зависаниям. В частности, включение аппаратного и программного управления одновременно требует тестирования на предмет конфликтов и задержек.
В случае ограниченного оборудования, где отсутствуют дополнительные сигнальные линии, XON XOFF остаётся единственным доступным способом контроля потока, но его использование вместе с аппаратным управлением может привести к избыточности и усложнению логики передачи.
Для оптимизации работы рекомендуется выбрать один метод управления потоком, соответствующий аппаратной конфигурации и требованиям к задержкам. Если необходима высокая производительность и минимальная задержка, предпочтительнее аппаратный метод RTS/CTS. Если важна простота и универсальность, XON XOFF обеспечивает достаточный контроль без дополнительного оборудования.
Вопрос-ответ:
Как работает протокол XON XOFF для управления потоком данных?
Протокол XON XOFF используется для регулирования потока данных между устройствами через последовательные порты. Он работает с использованием управляющих символов XON (код 17) и XOFF (код 19). Когда приемное устройство готово получать данные, оно отправляет сигнал XON, позволяя передатчику продолжить передачу. Если буфер приемного устройства переполнен, оно отправляет XOFF, приостанавливая передачу данных до получения следующего сигнала XON.
Какие преимущества и недостатки имеет XON XOFF по сравнению с другими методами управления потоком, например, RTS/CTS?
Преимущества XON XOFF заключаются в его простоте и легкости в настройке, так как не требует дополнительного оборудования и дополнительных линий связи, в отличие от методов RTS/CTS, которые требуют наличия дополнительных проводов для передачи сигналов. Однако XON XOFF менее надежен на высоких скоростях передачи данных или в условиях сильных помех, поскольку контролируется только программно, и задержки в передаче могут быть значительными.
Как настроить терминальное ПО для использования XON XOFF?
Для настройки терминального ПО под XON XOFF нужно в меню настроек коммуникации активировать опцию управления потоком XON XOFF. Обычно это делается в разделе «Flow Control» или «Serial Settings». Важно также правильно настроить скорость передачи данных и другие параметры, такие как количество стоп-битов, чтобы обеспечить корректную работу протокола.
Можно ли использовать XON XOFF в реальном времени для регулирования потока данных между устройствами?
Да, XON XOFF может быть использован для управления потоком данных в реальном времени, но его эффективность зависит от скорости передачи и задержек в канале. Этот метод работает хорошо на низких и средних скоростях передачи, где важна надежность, а не высокая пропускная способность. Однако на очень высоких скоростях передачи данных рекомендуется использовать более сложные методы, такие как RTS/CTS, чтобы минимизировать задержки.
Какие проблемы могут возникнуть при настройке XON XOFF, и как их устранить?
Одной из основных проблем при настройке XON XOFF может быть некорректная настройка скорости передачи или несоответствие между передатчиком и приемником, что может привести к потере данных или неверной интерпретации сигналов. Чтобы устранить эти проблемы, нужно убедиться, что параметры порта (скорость, биты данных, стоп-биты) одинаковы на обоих устройствах, а также проверить наличие помех в канале передачи данных. В случае длительных задержек или потери сигнала следует проверить наличие ошибок в аппаратных компонентах или настройках программного обеспечения.
