Нестабильное включение охлаждающих вентиляторов на Volkswagen Touran (платформа 1T/1T2) проявляется по-разному: вентиляторы не стартуют при температуре охлаждающей жидкости выше ~95–100 °C, запускаются с задержкой, работают только на высокой скорости, самопроизвольно продолжают вращаться после выключения зажигания или резко останавливаются. При температуре окружающего воздуха около +30 °C перегрев в городском трафике может наступить менее чем за 15 минут, а эффективность кондиционера падает, если вентилятор не обдувает конденсор.
Термин «плавающая» указывает на непостоянный характер сбоя: ошибка фиксируется в памяти блока, затем исчезает; вентилятор реагирует на одни условия и игнорирует другие. Часто зависимость от вибрации, влажности или температурного диапазона корпуса модуля управления приводит к тому, что стандартная «проверил – всё работает» ничего не показывает. Для поиска причины нужен захват живых данных: температура G62, давление хладагента (сигнал для ступеней вентилятора), команды блока управления вентиляторами J293 (или встроенного в моторный вентилятор драйвера), статус моторов V7/V177 и фактический ток.
Минимальный набор инструментов: диагностический сканер VCDS/ODIS (доступ к адресам 01 Engine, 08 HVAC, 16 Steering Wheel при наличии релевантных данных), мультиметр с режимом проверки под нагрузкой, пробная лампа ~55 Вт для быстрой оценки питания под током, игольчатые щупы для обратного пробоя разъёмов, термопара или OBD-адаптер для наблюдения температуры в реальном времени. При подозрении на отказ по линии кондиционера полезен манометр или лог давления из блока климат-контроля: рост давления свыше ~16–20 бар обычно вызывает команду на высокую скорость вентилятора.
Слабые места по питанию и управлению: коррозия крупных предохранителей (30–40 А) на плюсовой шине над аккумулятором (позиции SA*), подгорание контактов массы на лонжероне, повреждение или растяжение жгута перед радиатором после мелких ударов/ремонта бампера, влага в разъёмах модуля вентилятора, перетёртые провода в районе рамки радиатора. На вариантах с внешним блоком J293 часто встречаются трещины пайки силовых транзисторов; на интегрированных модулях – внутренняя деградация ШИМ-драйвера.
Температура ОЖ растёт в пробке, нормальна в движении. На комбинации приборов удерживается ~90 °C, но в диагностике видны скачки до 105–110 °C перед включением вентилятора или перегрев при полном отсутствии его запуска. Проверяй фактическую температуру в блоке двигателя и сравнивай с моментом старта крыльчаток.
Вентиляторы срабатывают не каждый цикл. После прогрева выше порога включения один раз запускаются, при следующем таком же условии молчат. Пересматривай состояние реле/модуля управления (J293 на большинстве Touran), контакты в разъёме под АКБ и провод массы на лонжероне.
Работа только на высокой скорости без низкой ступени. Длительное молчание, затем резкий шум и сильный поток воздуха при уже высокой температуре. Это указывает на обрыв/высокое сопротивление цепи низкой скорости или износ резисторного каскада в блоке управления.
Запуск вентиляторов при холодном моторе сразу после включения зажигания. Часто связано с ложными данными датчика температуры или коротким замыканием в жгуте сигнальной линии. Сравни показания нескольких датчиков (ОЖ, наружный воздух, температура ГБЦ) в диагностике.
Нестабильное охлаждение кондиционера. При включённом A/C давление в контуре подскакивает и компрессор отключается; вентиляторы то стартуют, то нет. Проверь команду на включение от блока климата к модулю вентиляторов и питание на вентилятор конденсора (если отдельный).
Шум кратких импульсов. Крыльчатки дёргаются на доли секунды и останавливаются. Частая причина – просадка питания при коррозии плюсовой клеммы или перегретый транзистор в модуле. Измерь напряжение на разъёме вентилятора при попытке запуска.
Диагностические коды управления вентилятором. В памяти ECU или климат-блока фиксируются прерывающиеся ошибки типа P0480/P0481 (Fan Control Circuit) или записи со статусом Intermittent. Сохраняй freeze-frame: температура, напряжение, нагрузка A/C помогут сузить поиск.
Неравномерное вращение двух крыльчаток. На Touran с парой вентиляторов один может останавливаться раньше второго или не запускаться вовсе. Визуально наблюдай при прогреве; при необходимости подай питание напрямую через предохранённый провод для проверки моторчика.
Колебания стрелки температуры после резкой нагрузки. После подъёма или буксировки стрелка поднимается выше обычного сектора и возвращается рывками. Проверь, включается ли вентилятор при отключении термостата (ощутимое охлаждение верхнего патрубка) и нет ли воздуха в системе.
Запах перегретого антифриза или следы закипания в расширительном бачке. Вентиляторы не компенсируют тепловую нагрузку на низких скоростях; внутри бачка видны пузырьки. Срочно диагностика: работоспособность вентилятора, циркуляция помпы, герметичность крышки бачка.
Рекомендации по первичной проверке. Сканер VCDS/ODIS: считай блоки с фактической температурой и статусом команд на вентиляторы; активируй принудительный тест исполнительных механизмов. Прозвони цепи питания от предохранительного блока, оцени падение напряжения под нагрузкой, проверь сопротивление обмоток и состояние щёток моторчиков. После вмешательств проведи прогрев до включения обоих скоростей и контроль с включённым кондиционером.
Проверка кодов ошибок через диагностический сканер
Подключи интерфейс к OBD‑II разъёму под нижней частью панели слева от рулевой колонки. Зажигание включено (ключ в положение ON, двигатель по желанию не запускать на этапе чтения). Используются VCDS, ODIS или совместимые приложения, поддерживающие протоколы VW/Audi Group.
Зайди в блок 01‑Engine. Выполни чтение DTC (Fault Codes). Сохрани полный лог: текст кода, числовой идентификатор (например P0480, P0481, P0691‑P0694), статус (Static/Intermittent), счётчик срабатываний, пробег при фиксации, Freeze Frame с температурой охлаждающей жидкости, напряжением бортсети и нагрузкой двигателя.
Коды по цепям вентиляторов встречаются как: P0480 – управление вентилятором 1; P0481 – управление вентилятором 2; P0691/P0692 – цепь привода вентилятора 1 низкое/высокое напряжение; P0693/P0694 – цепь привода вентилятора 2 высокое/низкое. В логах VAG они могут сопровождаться описанием компонентов J293 (модуль управления вентилятором) или V7/V177 (ступени вентиляторов в сборке радиатора).
Отметь, при какой температуре ОЖ зарегистрирован кадр Freeze Frame. Если >105 °C и одновременно фиксируется команда на включение вентилятора, но обороты отсутствуют (некоторые ЭБУ показывают «Fan Duty = 0%» или «Requested = 100%, Actual = 0%»), подозрение на отказ модуля J293, обрыв питания или заедание щёток.
Проверь напряжение в Freeze Frame. Значение <11 В при попытке запуска вентилятора указывает на просадку питания: изношенный аккумулятор, плохой контакт массы, окисленные клеммы в жгуте к вентиляторному модулю.
Статус Intermittent (Sporadic) при низком счётчике событий часто связан с трещинами дорожек или коррозией в коннекторе вентилятора. Если счётчик растёт при каждом запуске кондиционера, неисправна цепь первой ступени или внутренняя электроника J293.
Запусти выходные тесты (Output Tests / Basic Settings) в блоке 01‑Engine: поочерёдно активируй ступени вентилятора. Слушай изменение оборотов и фиксируй ток потребления токовыми клещами: типично 10‑18 А для первой ступени и до ~30 А для высокой (значения варьируются по модели вентилятора). Отсутствие изменения тока при переключении ступеней указывает на зависание реле/транзистора модуля.
Если доступно измерение PWM (некоторые адаптеры показывают Duty Cycle), сравни команду ЭБУ и фактический сигнал на разъёме вентилятора. Расхождение >20 % при сохранённом DTC по управлению – повод прозвонить сигнальный провод управления (линия управления J293).
После фиксации логов очисти коды и проведи провокационный тест: прогрей двигатель до ~95‑100 °C на холостом, затем включи кондиционер (нагрузка радиатора возрастёт). Следи в реальном времени за температурой и статусом вентиляторов; при повторном появлении кода сразу сохрани свежий Freeze Frame для сравнения.
Переходи к проверке проводки: измерь сопротивление между массой кузова и массой разъёма вентилятора (допуск до 0,2 Ом). Под нагрузкой падение напряжения по минусовому или плюсовому проводу не должно превышать ~0,5 В. Значения выше говорят о сопротивлении контактов или повреждённом кабеле.
Проверь связанные блоки: 08‑Auto HVAC фиксирует перегрузки при принудительном включении вентилятора через кондиционер; 09‑Central Electrics иногда хранит сообщения о перегреве моторного отсека вследствие неэффективного охлаждения. Сопоставление данных из нескольких блоков помогает отследить периодичность «плавающего» отказа.
Сохраняй экспорт логов до и после ремонта: удобен формат CSV из VCDS. Сравнение температур включения, длительности работы и повторных DTC позволит подтвердить устранение проблемы в вентиляторном узле Touran.

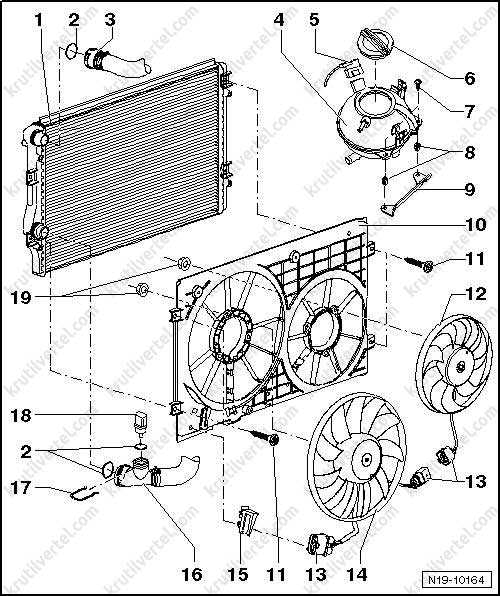

Тестирование реле и предохранителей системы охлаждения
На Тоуран силовые предохранители вентиляторов расположены в высокотоковом блоке SA на плюсовой клемме аккумулятора и в моторном блоке SB слева от батареи; управляющие цепи вентиляторов и климат-блока проходят через салонный блок SC за перчаточным ящиком. Конкретные позиции меняются по году и двигателю, проверяйте по схеме по VIN; типовой пример – SA3 (50–80 A) питает блок управления/вентиляторы. :contentReference[oaicite:0]{index=0}
Снимите крышку блока, осмотрите предохранители и посадочные гнёзда: потемнение пластика, следы расплавления, бело-зелёная коррозия на ножках или контактных пластинах указывают на перегрев и повышенное сопротивление в высокотоковой цепи вентилятора; эти же дефекты часто появляются из‑за паров аккумулятора и высокой температуры под капотом. Перед извлечением силового предохранителя отключите питание (снимите минусовую клемму либо выньте соответствующий фан‑пред) для исключения дуги. :contentReference[oaicite:1]{index=1}
Проверьте питание модуля/реле вентилятора (J293) на его 4‑контактном разъёме: толстый провод B+ (обычно чёрный) должен иметь напряжение аккумулятора (питание от SA3); масса (коричневый) – сопротивление к кузову менее ~0.1 Ом; зажигание (часто бело‑красный) – напряжение при KL15/стартер; сигнальная линия от ЭБУ (жёлто‑лиловый) меняет состояние при запросе вентилятора (включение A/C или температура охлаждающей жидкости ~90‑95 °С ≈197 °F). Нет B+ – проверяйте SA3 и шину; есть B+ и команда, но вентилятор не крутится – модуль/вентилятор под замену. :contentReference[oaicite:3]{index=3}
Логические и датчиковые цепи вентилятора проходят через малотоковые предохранители: в моторном блоке предусмотрены позиции, где вместе с клапанами и прочими исполнительными элементами запитан контур радиаторного вентилятора; в салонном блоке рядом с цепями климат‑управления (Climatronic/Climatic) также встречаются линии, влияющие на включение вентилятора. При поиске плавающего отказа проверяйте эти малые преды на непрерывность и отсутствие окислов, даже если они визуально целы. :contentReference[oaicite:4]{index=4}
Диагностика через VCDS: подключитесь к [01‑Engine], выберите [Output Tests‑03] и активируйте шаг с вентиляторами; управляющий блок сам прогонит доступные выходы, что позволяет увидеть, приходит ли команда на модуль. Помните, что последовательность тестов задаёт контроллер; функция часто доступна только при неработающем двигателе; повторный прогон иногда требует закрыть сеанс и заново подключиться. Используйте измерения напряжения/тока во время теста, чтобы локализовать обрыв между предохранителем и модулем. :contentReference[oaicite:5]{index=5}
Быстрый практичный приём: включите зажигание и кондиционер (A/C ON) – большинство модулей J293 получает команду на низкую скорость вентиляторов немедленно; наблюдайте изменение сигнальной линии и запуск вентилятора. Если сигнала нет, проверяйте питание и предохранитель высокотокового контура, а также цепи климат‑управления. :contentReference[oaicite:6]{index=6}
Плавающие ошибки часто связаны с термонагруженным и корродирующим высокотоковым блоком над аккумулятором: повышенное сопротивление, локальный перегрев, деформация крышки, подплавленные шины и повреждённая изоляция кабелей приводят к периодическим обрывам питания вентилятора. При обнаружении тепловых следов замените блок вместе с повреждёнными жгутами; измерьте ток вентиляторов и сравните с эталоном, чтобы исключить повышенное потребление, способное повторно перегреть контакты. Проверяйте также реле питания ЭБУ (J271) при жалобах на фан, работающий вне режима. :contentReference[oaicite:7]{index=7}
После ремонта очистите коды DTC и сделайте повторный выходной тест; возврат кодов по цепи вентилятора (например, P0480 или P1660) означает, что в цепи остался дефект питания, управления или самого модуля J293, и требуется углублённая проверка проводки и контактов. :contentReference[oaicite:8]{index=8}
::contentReference[oaicite:9]{index=9}
Осмотр проводки и разъемов на наличие повреждений
Перед началом: отключи минусовую клемму АКБ, дождись разрядки остаточного напряжения в системе (30–60 секунд), чтобы исключить короткие замыкания при разъединении крупных питания вентиляторов.
Зоны, которые чаще всего дают плавающий обрыв на Touran:
- Жгут у рамки радиатора между вентиляторами и блоком управления/резисторным модулем в нижней части передка.
- Переход через левый лонжерон к блоку реле и предохранителей под площадкой АКБ: изгиб, контакт с острыми кромками.
- Массовые точки на кузове в районе левого лонжерона и под фарой: коррозия под болтом, ослабленное соединение.
- Разъемы вентиляторов (влагозащищенные, но уязвимы к попаданию грязи после ремонта бампера).
Визуальная проверка жгута:
- Сними защитные кожухи и гофру; ищи потемнение изоляции, сплющенные участки, следы перетирания о металл.
- Пощупай проводку на изгибах: мягкие «переломы» часто скрывают частичный разрыв жилы.
- Проверь фиксаторы клипс: если жгут болтается, вибрации вызывают прерывистую связь.
Разъемы:
- Разблокируй фиксаторы, не тяни за провода; используй пластиковый съемник.
- Осмотри контакты под увеличением: зеленый налет (медь), белый кристаллический (алюминий/цинк), почернение от перегрева.
- Проверь уплотнительные резинки; трещины ведут к влаге и окислению.
- Легко покачай жгут при подключенном тестере: если сигнал пропадает, контакт разжат или треснула обжимка.
Электрические измерения (12 В система):
- Падение по массе: измерь между корпусом вентилятора и минусом АКБ на нагрузке; цель <0,2–0,3 В.
- Прозвонка отключенного жгута: сопротивление силового провода при длине ~1,5–2 м – доли Ома (<0,1 Ом). Переменное значение при сгибании – частично ломаная жила.
- Изоляция на корпус: мегаомметр 100 В или тест «пищалкой» на неактивной цепи; утечка укажет на перетертую изоляцию.
Ремонт:
- Локальные повреждения: вырежь ослабленный участок, используй ремонтные провода VAG с уже обжатой клеммой или медный провод того же сечения (питание вентиляторов обычно 2,5–4 мм², сигнальные 0,5–1 мм²).
- Соединение пайкой + термоусадка с клеевым слоем либо обжимные гильзы с герметиком; скрутки без фиксации не допускаются.
- При замене контактов в разъеме ориентируйся на номер клеммы в корпусе; не меняй полярность питания и сигналов управления PWM/управляющей шины.
- После ремонта восстанови гофру и водоотвод; закрой стык текстильной лентой, чтобы исключить вибрационный износ.
Контроль после сборки:
- Прогрей двигатель до включения вентилятора; следи, исчезла ли плавающая ошибка и нет ли новых кодов по низкому напряжению/обрыву.
Если ошибка проявляется только во влажную погоду, повтори проверку после орошения подозрительных участков водой из пульверизатора: всплывающий код после намокания почти всегда указывает на микротрещину уплотнения или капиллярную коррозию в разъеме.
