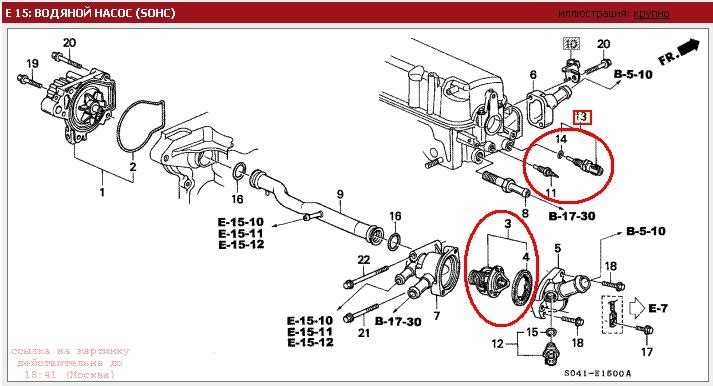

Датчик температуры двигателя устанавливается в местах, обеспечивающих стабильный контакт с охлаждающей жидкостью. На большинстве бензиновых и дизельных двигателей внутреннего сгорания он расположен в головке блока цилиндров или в корпусе термостата. Такое размещение позволяет точно фиксировать изменения температуры, особенно в условиях нагрузки и прогрева.
В моторах с распределённым впрыском датчик обычно монтируется в передней части двигателя, рядом с выходом охлаждающей жидкости к радиатору. Это даёт возможность отслеживать температуру до момента открытия термостата. В системах с электронным управлением датчик напрямую влияет на корректировку угла опережения зажигания и состава топливной смеси, поэтому его размещение критично для стабильной работы.
При обслуживании важно учитывать ориентацию корпуса датчика и наличие уплотнительных элементов. Нарушение герметичности в месте установки приводит к утечкам и ложным показаниям. При замене датчика на аналог необходимо сверять параметры резьбы, длину зонда и рабочий диапазон температур.
Где находится датчик температуры на бензиновом двигателе
Датчик температуры охлаждающей жидкости (ДТОЖ) на бензиновом двигателе устанавливается в непосредственной близости к головке блока цилиндров или во впускном патрубке системы охлаждения. Конкретное место зависит от модели двигателя и компоновки системы охлаждения.
У большинства двигателей ВАЗ, Toyota, Ford, Hyundai и других распространённых марок, датчик располагается на корпусе термостата или в резьбовом отверстии в блоке цилиндров ближе к первому цилиндру. Это обеспечивает точную фиксацию температуры на выходе из зоны интенсивного теплообмена.
Для доступа к датчику требуется отсоединить электрический разъём и при необходимости демонтировать элементы впускного коллектора или шланги системы охлаждения. При наличии пластикового корпуса термостата – осторожность обязательна, так как чрезмерное усилие может привести к его повреждению.
На некоторых моделях (например, Opel, Volkswagen) датчик может быть совмещён с термостатом или устанавливаться в отдельном пластиковом корпусе, подключённом к магистрали охлаждающей жидкости. В таких случаях поиск следует начинать с нижней части двигателя, ближе к радиатору или насосу охлаждения.
Для точного определения местоположения рекомендуется использовать техническую документацию по конкретной модели двигателя или электронные каталоги с иллюстрациями. При замене важно использовать термостойкую смазку для герметизации резьбы и исключения утечки антифриза.

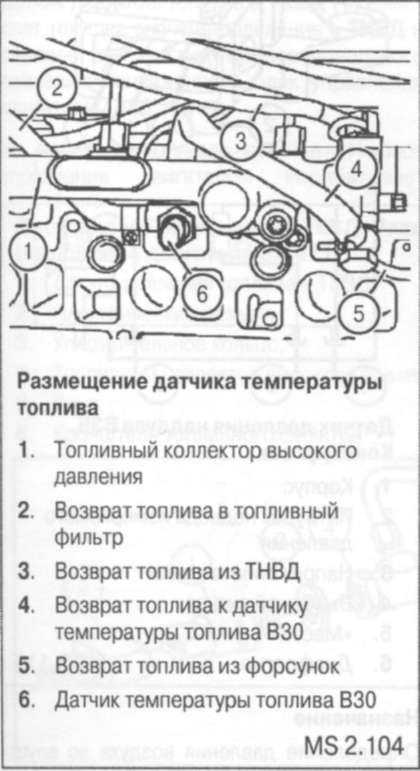

Расположение датчика температуры на дизельном двигателе
Датчик температуры охлаждающей жидкости на дизельных двигателях чаще всего устанавливается в головке блока цилиндров или в верхней части термостата. Такое размещение обеспечивает быстрый отклик на изменение температуры и точные показания при запуске и прогреве двигателя.
В двигателях с верхним расположением термостата датчик монтируется непосредственно в его корпус или рядом с ним. Это позволяет контролировать температуру до открытия термостата и корректно управлять системой охлаждения и подачей топлива.
На некоторых дизельных силовых агрегатах датчик размещён в водяной рубашке между первым и вторым цилиндрами. Это место выбрано из-за равномерного прогрева в этом участке и минимального влияния внешних факторов на измерения.
Подключение датчика осуществляется через резьбовое соединение или с помощью фланца с уплотнительным кольцом. При замене или диагностике важно учитывать момент затяжки и наличие термопасты или герметика, если это предусмотрено конструкцией.
Для доступа к датчику на дизельных моторах с плотной компоновкой необходимо снять патрубки или корпус воздушного фильтра. Важно проводить проверку на холодном двигателе во избежание ожогов и повреждений элементов системы охлаждения.

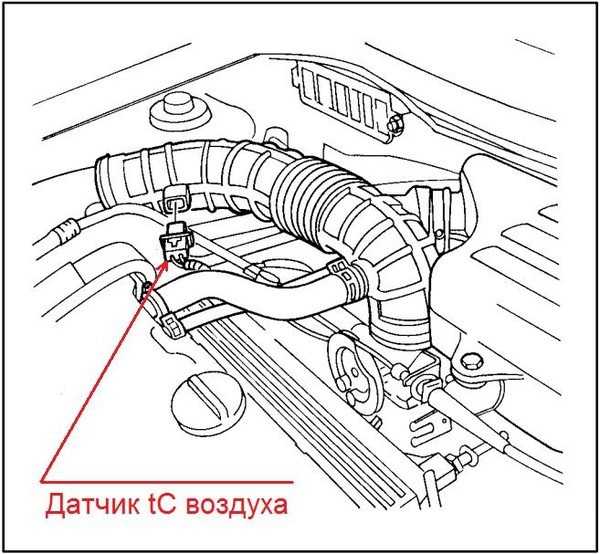

Размещение датчика в зависимости от марки автомобиля
У автомобилей VAG-группы (Volkswagen, Audi, Skoda, SEAT) датчик температуры охлаждающей жидкости обычно установлен на фланце, соединённом с головкой блока цилиндров, рядом с термостатом. У моделей с двигателями EA211 он располагается со стороны выпускного коллектора.
У автомобилей BMW большинство бензиновых моторов имеют датчик в задней части головки блока, возле выхода патрубка системы охлаждения. В дизельных модификациях датчик часто встроен в модуль термостата и может быть недоступен без демонтажа корпуса термостата.
У Toyota и Lexus датчик располагается непосредственно на головке блока цилиндров рядом с термостатом, вне зависимости от типа двигателя. У гибридных моделей он может быть установлен дополнительно в теплообменнике системы рекуперации тепла.
У автомобилей Renault с моторами K4M и H4M датчик врезан в металлический корпус возле впускного коллектора. У дизельных версий он встроен в термостатный узел, что требует полной разборки модуля для замены.
На автомобилях Mercedes-Benz с моторами M271 и M274 температурный датчик установлен на металлическом фланце в районе выхода охлаждающей жидкости, в непосредственной близости от выпускного коллектора. У дизелей OM651 он монтируется в нижней части термостатного блока.
У моделей Ford с моторами Duratec датчик обычно размещён в верхней части блока цилиндров, ближе к правой стороне моторного отсека. В дизельных версиях с моторами TDCi он интегрирован в пластиковый патрубок, соединяющий блок двигателя с радиатором.
У автомобилей Hyundai и Kia с бензиновыми моторами серии G4FC и G4KD датчик устанавливается на металлическом корпусе, соединённом с ГБЦ, рядом с термостатом. В дизельных версиях CRDi он часто размещён в нижней части блока охлаждения, ближе к радиатору.
У автомобилей Mazda с двигателями Skyactiv температурный датчик обычно встроен в верхний фланец термостатного узла и не подлежит замене отдельно от всего корпуса. У более старых моторов типа LF или L3 он устанавливается в верхней части головки блока, рядом с выпускным коллектором.
Как определить местоположение датчика без снятия деталей
Датчик температуры охлаждающей жидкости чаще всего устанавливается в верхней части двигателя, вблизи термостата или на корпусе головки блока цилиндров. Чтобы точно определить его расположение, достаточно выполнить визуальный осмотр и использовать несколько технических приёмов.
- Откройте капот и найдите радиатор. От него отходит верхний патрубок к двигателю. Следуйте по этому патрубку до соединения с головкой блока – рядом обычно находится датчик.
- Ищите элемент с электрическим разъёмом на один или два провода, ввернутый в металлическую часть двигателя. Контакт часто закреплён скобой или пластиковым фиксатором.
- На холодном двигателе подключите зажигание (не заводя мотор) и отследите показания температуры на панели приборов. Если стрелка реагирует, датчик работает, и его местоположение можно уточнить по электросхеме автомобиля.
- Используйте фонарик и небольшое зеркальце на штанге для осмотра труднодоступных участков возле впускного коллектора и термостата.
- Скачайте техническую документацию на конкретную модель двигателя. В ней обычно указана точка установки с точной привязкой к конструктивным элементам.
Не подключайте мультиметр или другое оборудование к контактам датчика при включённом зажигании – это может вызвать повреждение блока управления. Достаточно визуальной идентификации и логического анализа маршрута охлаждающей системы.
Как визуально отличить датчик температуры от других элементов
Датчик температуры двигателя обычно установлен в головке блока цилиндров или рядом с термостатом. Он вкручен в металлическую часть двигателя и имеет компактный резьбовой корпус из латуни или стали.
Основной визуальный признак – небольшая цилиндрическая форма с пластиковым разъёмом на конце. Разъём чаще всего двух- или трёхконтактный, стандартной формы, защищён резиновой манжетой. Цвет пластика может варьироваться, но чаще всего встречаются чёрный, серый или тёмно-зелёный корпус.
Отличие от других датчиков: в отличие от кислородного датчика, температура которого измеряется в выхлопной системе, температурный датчик никогда не имеет длинного провода или резьбы большого диаметра. Он не устанавливается в выпускном коллекторе и не имеет встроенного нагревательного элемента.
Отличие от датчика давления масла: температурный не имеет контактной гайки под ключ большого размера и не соединяется с системой смазки. Кроме того, у него отсутствует металлический “грибок” или каплевидная форма, характерная для датчика давления.
Для идентификации: найдите элемент, ввинченный в блок двигателя с коротким пластиковым разъёмом и тонким корпусом, подключённый к жгуту проводки, идущему к ЭБУ. Это и будет датчик температуры охлаждающей жидкости.
Сложности при доступе к датчику в разных моделях
В двигателях с продольным расположением датчик температуры зачастую размещается в головке блока цилиндров, что ограничивает доступ из-за плотной компоновки элементов. В моделях с поперечным расположением силового агрегата датчик часто установлен вблизи термостата, за впускным коллектором или рядом с топливной рампой, что требует снятия дополнительных компонентов для доступа.
В некоторых современных двигателях датчик интегрирован в корпус термостата или установлен внутри патрубка системы охлаждения, что усложняет его замену без слива охлаждающей жидкости. Модели с турбонаддувом добавляют сложности за счет ограниченного пространства и необходимости демонтажа трубопроводов турбины.
Рекомендуется использовать удлинённые или гибкие инструменты для работы в труднодоступных местах. Перед заменой датчика важно оценить необходимость снятия сопутствующих узлов и подготовить ёмкости для слива ОЖ. В ряде случаев облегчает доступ частичная разборка передней части двигателя или снятие декоративных кожухов.
Что учитывать при замене датчика в неудобном месте
Перед началом работ убедитесь в наличии ключей с правильным размером и удлинителей для доступа к ограниченным участкам. Использование трещотки с гибким переходником значительно упрощает демонтаж и установку датчика.
Обязательно отключите питание двигателя и дайте ему остыть, чтобы избежать ожогов и повреждения электроники. Работайте в хорошо освещенном месте или используйте направленный свет, чтобы контролировать процесс замены.
При выкручивании датчика применяйте равномерное усилие, чтобы не повредить резьбу в корпусе. В случаях плотной посадки рекомендуется использовать проникающую смазку заранее, чтобы снизить риск срыва резьбы.
После демонтажа датчика осмотрите посадочное место на наличие загрязнений, коррозии и остатков герметика. При необходимости очистите поверхность и нанесите подходящий герметик или уплотнительное кольцо, рекомендованные производителем.
Устанавливайте новый датчик без перекосов, аккуратно затягивая ключом с моментом, указанным в сервисной документации. Перетяжка вызывает деформацию корпуса и неисправность датчика.
Проверьте целостность и надежность подключения проводов, избегая перегибов и натяжений кабелей, особенно в ограниченном пространстве. После установки запустите двигатель и контролируйте показания температуры для подтверждения корректной работы.
Вопрос-ответ:
Где обычно располагается датчик температуры двигателя в автомобиле?
Датчик температуры двигателя чаще всего устанавливается в головке блока цилиндров или около термостата. Это связано с тем, что там можно получить наиболее точные данные о температуре охлаждающей жидкости, которая отражает реальное состояние двигателя.
Почему важно правильно выбрать место для установки датчика температуры двигателя?
Местоположение датчика влияет на точность показаний температуры. Если датчик установлен слишком далеко от потока охлаждающей жидкости или в зоне с недостаточным теплообменом, он может давать искажённые данные. Это ведёт к неправильной работе систем управления двигателем и может повлиять на его ресурс и расход топлива.
Можно ли самостоятельно проверить или заменить датчик температуры двигателя, ориентируясь на его расположение?
Да, расположение датчика обычно достаточно доступно для проверки и замены своими силами. Чаще всего датчик находится на видном месте в моторном отсеке, что облегчает доступ. Однако перед началом работ следует убедиться в полном охлаждении двигателя и отсоединении аккумулятора для безопасности.
Как влияет расположение датчика температуры на работу системы охлаждения двигателя?
Датчик температуры передаёт данные блоку управления, который регулирует работу вентилятора и термостата. Если сигнал с датчика поступает с задержкой или с неправильным значением из-за плохого расположения, система охлаждения может не срабатывать вовремя. Это приводит к перегреву двигателя или, наоборот, к излишнему охлаждению.
Какие признаки указывают на неправильное функционирование датчика температуры, возможно связанное с его расположением?
Если датчик установлен неудачно или повреждён, приборная панель может показывать нестабильные или неверные значения температуры. Иногда двигатель может работать с перебоями, наблюдается повышенный расход топлива или проблемы с запуском. В таких случаях стоит проверить положение и состояние самого датчика.
Где обычно устанавливают датчик температуры двигателя в современных автомобилях?
Датчик температуры двигателя чаще всего размещают в блоке цилиндров или около головки блока, в местах, где происходит наиболее точное измерение температуры охлаждающей жидкости. Такое расположение позволяет оперативно получать данные о состоянии двигателя и предотвращать его перегрев. Также некоторые модели автомобилей могут иметь несколько датчиков, установленных в разных точках системы охлаждения для более детального контроля.
Почему важно правильно выбрать место установки датчика температуры двигателя?
Правильное расположение датчика температуры влияет на точность показаний и, как следствие, на работу системы управления двигателем. Если датчик установлен не в подходящем месте, он может фиксировать неверные данные, что приведёт к неправильному регулированию подачи топлива и работы охлаждающей системы. В результате возможны перегревы или, наоборот, чрезмерное охлаждение двигателя, что отрицательно скажется на его ресурсе и эксплуатационных характеристиках. Поэтому производители тщательно определяют место установки, чтобы обеспечить стабильную и надёжную работу мотора.
