Как одеть ремень грм на ваз 2112 16 клапанов

Ремень газораспределительного механизма на двигателе ВАЗ 2112 с 16-клапанной головкой – ключевой элемент, отвечающий за синхронную работу коленчатого и распределительных валов. Нарушение фаз грозит изгибом клапанов и капитальным ремонтом. Заводской ресурс ремня составляет 45–60 тыс. км, но при активной эксплуатации или установке неоригинальных комплектующих замена может потребоваться раньше.

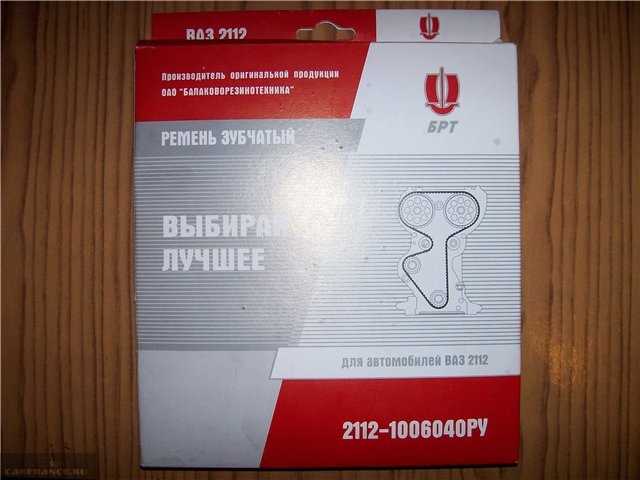

Для этой модели применим ремень с маркировкой 111RU25.4×137, рассчитанный на шкивы с числом зубьев: 20 на коленвале, 44 на впускном и выпускном распредвалах и 56 на шестерне насоса. Перед установкой нового ремня обязательно проверяют состояние роликов, натяжителя и помпы. Люфт или шум подшипников в любом из узлов – повод заменить весь комплект.

Работа проводится при снятом правом опоре двигателя и демонтированных кожухах. Коленвал выставляется в положение ВМТ первого цилиндра по метке на маховике, а распредвалы – по рискам на шестернях и задней крышке. Нарушение хотя бы одного из этих положений приведёт к сбою фаз и нестабильной работе мотора. Правильное натяжение ремня после установки проверяется по положению стрелки на натяжном ролике – она должна находиться в центре окна индикатора.

После сборки рекомендуется вручную провернуть коленвал на два оборота по часовой стрелке и снова сверить все метки. Это исключает перескок зубьев или ошибку при натяжении. Запуск двигателя без этой проверки может привести к повреждению клапанного механизма даже при новой и исправной сборке.

Как выставить метки ГРМ на двигателе ВАЗ 2112

Для правильной установки ремня ГРМ необходимо точно совместить метки на распределительных валах и коленчатом валу. Несоблюдение этих положений может привести к повреждению клапанов. Работа проводится на холодном двигателе, при снятом ремне ГРМ.

1. Положение коленчатого вала: проверни коленвал по часовой стрелке за болт шкива до совпадения метки на шкиве с выступом на нижней крышке ГРМ. Это положение соответствует ВМТ первого цилиндра. Дополнительно можно проверить совмещение шпонки коленвала: она должна быть ориентирована строго вверх, примерно на 12 часов.

2. Метки на распределительных валах: метки находятся на шестернях впускного и выпускного валов. На каждой из них есть риска, которая должна быть совмещена с выступом на задней крышке ремня ГРМ. Метки должны быть направлены горизонтально навстречу друг другу. Если они не совпадают, проверни коленчатый вал еще на один оборот (360°).

3. Фиксация положения валов: чтобы облегчить установку, можно использовать фиксатор распределительных валов. Если его нет, следует аккуратно удерживать шестерни от проворота при установке ремня, особенно при натяжении.

4. Проверка после установки ремня: после установки и натяжения ремня проверни коленвал вручную на два оборота и вновь убедись в точном совпадении всех меток. Если метки сбились – ремень необходимо переустановить.

Важно: не допускается проворачивание коленчатого вала при неснятом ремне и рассинхронизированных распредвалах, это может привести к встрече клапанов с поршнями.

Подготовка инструмента и разборка защитных кожухов

Для замены ремня ГРМ на ВАЗ 2112 с 16-клапанным двигателем потребуется минимальный набор инструментов: торцевые головки на 10, 13 и 17 мм, трещотка с удлинителем, ключ на 19 для прокручивания коленчатого вала, а также отвёртка с плоским жалом. Желательно использовать динамометрический ключ при последующей сборке, чтобы выдержать нужный момент затяжки болтов.

Перед началом работ отключается минусовая клемма аккумулятора. Далее демонтируется пластиковый кожух воздушного фильтра и патрубки, ограничивающие доступ к правой стороне двигателя. Чтобы добраться до ГРМ, нужно снять правое переднее колесо и пластиковую защиту моторного отсека снизу.

Верхний кожух ремня ГРМ крепится тремя болтами под головку на 10 мм. После их откручивания кожух аккуратно извлекается вверх. Средняя часть кожуха удерживается болтами в области опоры двигателя. Чтобы получить к ним доступ, потребуется поддомкратить двигатель снизу через деревянную прокладку и снять правую опору силового агрегата. Нижний кожух крепится тремя болтами и снимается после снятия шкива коленвала. Шкив фиксируется болтом на 17 мм, который часто затянут с большим усилием – для его откручивания двигатель необходимо заблокировать от проворачивания, например, с помощью помощника и включённой пятой передачи при затянутом ручнике.

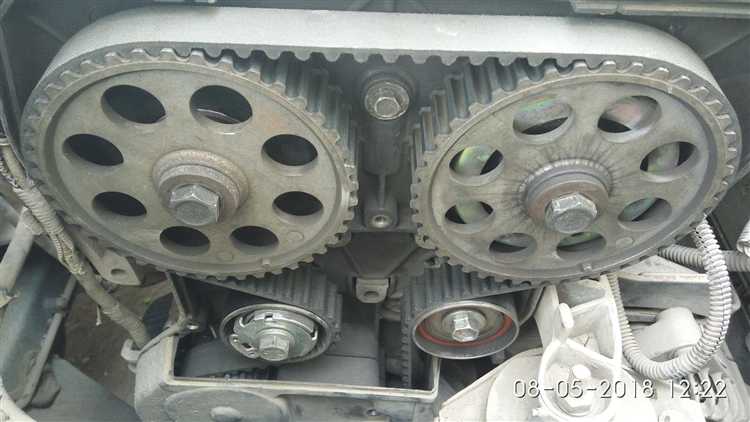

После демонтажа всех кожухов открывается доступ к ремню ГРМ, натяжному и обводному ролику, а также шестерням распределительных валов и коленчатого вала. При наличии масляных загрязнений все поверхности очищаются обезжиривателем, чтобы не допустить проскальзывания нового ремня.

Фиксация коленвала и распредвалов перед установкой

Перед установкой нового ремня ГРМ необходимо надёжно зафиксировать коленчатый и распределительные валы во избежание смещения фаз газораспределения. На двигателе ВАЗ 2112 с 16 клапанами используются два распределительных вала – впускной и выпускной.

Коленвал фиксируется в положении верхней мёртвой точки (ВМТ) первого цилиндра. Для этого снимается свеча зажигания первого цилиндра и с помощью длинной отвёртки или штифта определяется положение поршня. При приближении к ВМТ на шкиве коленвала совмещается метка с выступом на масляном насосе. После совмещения метки можно использовать штатное отверстие в блоке цилиндров для фиксации маховика фиксатором или подходящим болтом М6 с гладким стержнем.

Распредвалы фиксируются через шпоночные пазы на торцах валов, расположенные под крышками 1 и 5 коренных шеек. После снятия крышек удобно установить специальное приспособление – фиксатор валов, представляющий собой пластину с прорезями, которая устанавливается между валами. Альтернативно можно использовать два гаечных ключа на 22 мм и зафиксировать их, уперев в жёсткую опору, но такой способ менее надёжен.

Важно, чтобы при совмещении меток на шестернях распределительных валов зубцы ремня точно совпадали с ними – это исключает смещение фаз при натяжении. После фиксации всех элементов можно переходить к установке натяжного ролика и самого ремня.

Как правильно надеть новый ремень ГРМ

Перед установкой убедитесь, что метки на коленвале и распредвалах точно совмещены. Натяжной ролик должен быть ослаблен, чтобы ремень свободно надевался, но не провисал. Ремень надевается строго по направлению – сначала на шкив коленвала, затем последовательно на правый распредвал, левый распредвал, обводной ролик, натяжной ролик и помпу. Последним элементом должен быть натяжной ролик.

Нельзя допускать провисания ремня между шкивами коленвала и распредвалов. Этот участок должен быть максимально натянут во время установки. Запрещено проворачивать валы после установки ремня, пока не будет выставлено начальное натяжение.

После надевания ремня зафиксируйте его положение, затем натяните с помощью ключа натяжной ролик, совмещая указатель с прорезью. Убедитесь, что метки не сбились – при необходимости повторите установку. После натяжки проверните коленвал вручную на два оборота по часовой стрелке и снова проконтролируйте совпадение всех меток.

Если после проворота хотя бы одна метка не совпадает, ремень нужно снять и установить заново. Натяжение проверяется по короткому участку ремня между шкивами – он должен с небольшим усилием поворачиваться на 90 градусов пальцами. Слишком слабое или чрезмерное натяжение приведёт к ускоренному износу подшипников роликов и самому ремню.

Регулировка натяжителя ремня после установки

После установки ремня ГРМ на двигатель ВАЗ 2112 с 16 клапанами необходимо корректно отрегулировать его натяжение с помощью автоматического или ручного натяжителя, в зависимости от версии двигателя. На большинстве моделей используется автоматический натяжитель с пружинным механизмом.

Порядок действий:

1. Ослабить болт крепления натяжного ролика, чтобы механизм мог самостоятельно создать необходимое усилие натяжения. Пружина внутри натяжителя начнёт действовать сразу после ослабления фиксации.

2. Прокрутить коленвал вручную на два оборота по часовой стрелке с помощью торцевого ключа за болт шкива. Это позволяет ремню равномерно распределиться по шкивам и принять рабочее положение.

3. После прокрутки – повторно проверить совпадение всех меток ГРМ. Они должны точно совмещаться, отклонения недопустимы.

4. Если натяжитель автоматический, болт фиксируется в момент, когда указатель на корпусе совмещается с прорезью на основании. В случае ручного натяжителя натяжение проверяется по изгибу ремня между шкивами распредвалов: допустимое отклонение – не более 5 мм при умеренном нажатии пальцем.

5. Затянуть болт крепления ролика с моментом 27–30 Н·м и проверить, не изменилось ли положение указателя натяжителя. При необходимости – повторить регулировку.

Нельзя запускать двигатель без проверки натяжения. Слишком слабый ремень может проскочить, а перетянутый ускорит износ подшипников роликов и сам ремень.

Проверка совпадения меток и натяжения ремня вручную

После установки ремня ГРМ на ВАЗ 2112 16 клапанов важно убедиться в правильном совмещении всех меток и корректном натяжении ремня без помощи специальных приборов.

1. Повернуть коленчатый вал вручную ключом по часовой стрелке два полных оборота. Это необходимо для проверки свободного вращения без заеданий и для установки распредвалов и коленвала в исходное положение.
2. Совместить метки на шкивах распредвалов с отметками на корпусе. Метка на шкиве коленвала должна совпадать с меткой на блоке цилиндров. Если метки не совпадают, ремень установлен неправильно и требует повторной установки.
3. Проверить натяжение ремня по провисанию между шкивами. В центральной части ремня при нажатии пальцем на усилие около 10–15 Н провисание должно составлять примерно 7–10 мм.
4. При обнаружении чрезмерного провисания ослабить натяжитель, подтянуть ремень и вновь проверить метки после поворота коленвала.
5. Если ремень слишком натянут, это может привести к быстрому износу подшипников и ремня. В таком случае ослабить натяжитель до рекомендуемого уровня.
6. После проверки меток и натяжения дополнительно убедиться, что натяжитель плотно фиксирован и не имеет люфта.

Правильная проверка вручную гарантирует синхронизацию работы клапанов и поршней, что исключит повреждение двигателя при запуске.

Запуск двигателя и проверка работы после установки

После установки ремня ГРМ и закрепления натяжителя следует вручную провернуть коленчатый вал на два полных оборота (720°) по часовой стрелке. Это позволит убедиться в отсутствии заеданий и правильном совпадении меток на шкивах распредвалов и коленвала.

Если метки совпадают, переходят к запуску двигателя. Перед этим проверяют наличие моторного масла и охлаждающей жидкости в норме, а также подключают все отсоединённые электрические разъёмы и датчики.

Запускать двигатель необходимо с отключённым зажиганием на несколько секунд для прокачки масла по системе. Затем включают зажигание и запускают мотор, не давая ему работать более 10 секунд на высоких оборотах.

Во время первого запуска обращают внимание на:

После короткой работы двигателя его выключают и вновь проверяют натяжение ремня ГРМ. При необходимости проводят корректировку. Затем запускают мотор повторно и контролируют стабильность оборотов холостого хода.

При любых подозрениях на неправильную работу ремня или сбои в работе двигателя рекомендуется повторно проверить метки ГРМ и натяжение ремня до дальнейшей эксплуатации.

Вопрос-ответ:

Как проверить правильность установки ремня ГРМ на ВАЗ 2112 с 16 клапанами?

После установки ремня ГРМ необходимо проверить совпадение меток на коленвале и распредвалах. Для этого вращайте коленвал вручную (например, с помощью головки на шкиве) не менее двух полных оборотов и следите, чтобы все метки совпадали точно. При расхождении меток ремень стоит переустановить. Также нужно проверить натяжение ремня – оно должно быть без излишнего провисания, но и не чрезмерно тугим. Неправильное положение ремня или его натяжение может привести к сбоям в работе двигателя и повреждению клапанов.

Какой инструмент потребуется для замены ремня ГРМ на ВАЗ 2112 16 клапанов?

Для замены ремня ГРМ понадобятся: набор ключей (в том числе торцевые на 17 и 19 мм), отвертки, съемник для шкива коленвала (если требуется), фиксатор распредвалов или самодельные фиксаторы для установки правильного положения валов, а также новый ремень и комплект роликов с натяжителем. Важно иметь динамометрический ключ для точного затягивания крепежа. Кроме того, может пригодиться средство для очистки деталей от масла и грязи перед сборкой.

Как правильно натянуть ремень ГРМ на ВАЗ 2112 после установки?

Натяжение ремня регулируется натяжным роликом, который устанавливается с определенным усилием. После монтажа ремня и предварительной натяжки ролик фиксируют в рабочем положении. Для проверки натяжения нажмите на ремень между роликом и шкивом: прогиб не должен превышать примерно 1 см при умеренном нажатии пальцем. Слишком свободный ремень может проскальзывать, а чрезмерное натяжение приводит к быстрому износу деталей. После установки и регулировки рекомендуется повернуть двигатель вручную на два оборота и повторно проверить натяжение.

Какие признаки указывают на износ ремня ГРМ на ВАЗ 2112 с 16 клапанами?

Основные признаки износа ремня включают трещины и потертости на поверхности, расслоение или порванные зубцы, видимые масляные загрязнения, а также необычные шумы при работе двигателя, особенно свист или вибрацию в районе ремня. Если при визуальном осмотре ремень выглядит изношенным, либо пробег превысил рекомендуемый производителем срок (обычно около 60 000 км), необходимо заменить ремень без промедления, чтобы избежать серьезных повреждений двигателя.

Можно ли самостоятельно установить ремень ГРМ на ВАЗ 2112 16 клапанов без специального оборудования?

Самостоятельная замена ремня возможна при наличии базового набора инструментов и понимании процесса. Однако отсутствие фиксаторов для коленвала и распредвалов усложняет точное выставление меток. Без правильной фиксации и контроля позиционирования существует риск смещения ремня, что приведет к неправильной работе двигателя и возможным повреждениям клапанов. Если нет опыта и специальных приспособлений, лучше обратиться к специалистам или тщательно подготовиться, изучив инструкции и обзоры по замене ремня на этой модели.

Как правильно выставить метки ГРМ перед установкой ремня на ВАЗ 2112 с 16 клапанами?

Перед монтажом ремня нужно выставить метки на шкивах коленвала и распределительных валов точно по инструкции. Для этого поворачивают коленвал до совпадения метки на шкиве с указателем на блоке двигателя. Аналогично проверяют метки на распредвалах, чтобы они совпали с метками на корпусе. Это гарантирует синхронизацию фаз газораспределения. Ошибка в выставлении ведёт к неправильной работе двигателя и может привести к повреждению клапанов.

Как определить правильное натяжение ремня ГРМ после установки на двигатель ВАЗ 2112 16 клапанов?

После установки ремня необходимо проверить его натяжение. Слишком слабый натяг ведёт к проскальзыванию и срыву синхронизации, а чрезмерный – к быстрому износу и возможному разрыву ремня. Для проверки натяжения обычно используется специальный индикатор или натяжитель регулируется вручную, ориентируясь на прогиб ремня под средним усилием пальца. Ремень должен иметь небольшой прогиб, но не провисать. Рекомендуется повернуть коленвал несколько раз и повторно проверить натяжение, чтобы исключить смещение ремня.
