Пульт дистанционного управления может выйти из строя по разным причинам – из-за разряженных батареек, загрязнённых контактов или неисправного инфракрасного передатчика. Прежде чем покупать новый, стоит выполнить несколько простых действий, чтобы определить источник проблемы.
Первым шагом следует заменить элементы питания. Даже если они кажутся рабочими, напряжение может быть недостаточным для стабильной работы передатчика. Рекомендуется использовать новые батарейки одного типа и производителя, избегая смешивания старых и новых элементов.
Если замена батареек не помогла, проверьте, подаёт ли пульт инфракрасный сигнал. Для этого можно использовать цифровую камеру или камеру смартфона. Направьте пульт на объектив и нажмите любую кнопку: рабочий передатчик будет виден как мерцающий свет на экране. Отсутствие свечения говорит о неисправности передающего диода или других внутренних компонентов.
Дополнительно стоит осмотреть кнопки: если некоторые из них залипают или срабатывают только при сильном нажатии, проблема может быть в загрязнении контактной платы. Разборка корпуса и аккуратная очистка спиртом помогает восстановить работу в большинстве таких случаев. Однако при следах окисления дорожек или трещинах на плате ремонт может оказаться невозможным без замены деталей.

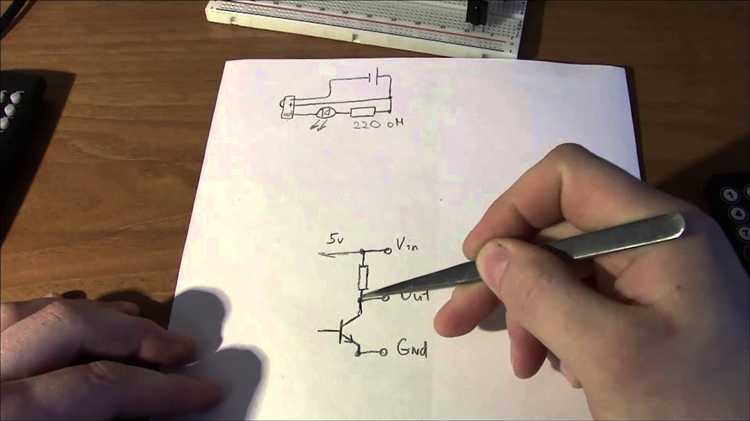

Проверка наличия сигнала ИК-датчика с помощью камеры
Инфракрасный (ИК) сигнал, который излучает пульт дистанционного управления, невидим для глаза, но его можно зафиксировать с помощью камеры, нечувствительной к ИК-фильтрации. Подойдут старые модели цифровых фотоаппаратов, видеокамер или фронтальные камеры смартфонов, в которых отсутствует блокировка инфракрасного диапазона.
Чтобы проверить пульт, выполните следующие действия:
- Включите камеру на смартфоне или другом устройстве.
- Направьте ИК-датчик пульта прямо в объектив с расстояния 10–20 см.
- Нажмите любую кнопку на пульте и удерживайте её.
Если камера регистрирует инфракрасный сигнал, на экране появится мигающее или постоянное свечение на конце пульта. Цвет может варьироваться от белого до светло-фиолетового, в зависимости от матрицы камеры.
Если сигнал не виден:
- Проверьте работоспособность камеры, наведя её, например, на другой пульт, заведомо рабочий.
- Убедитесь, что батарейки в пульте установлены правильно и имеют достаточный заряд.
- Попробуйте использовать другую камеру – задние камеры современных смартфонов часто оснащены ИК-фильтрами и могут не фиксировать сигнал.
Если на нескольких камерах сигнал от пульта не виден даже при замене батареек, велика вероятность неисправности ИК-светодиода или электронной схемы пульта.
Проверка срабатывания кнопок на мультиметре
Для проверки кнопок пульта дистанционного управления с помощью мультиметра потребуется устройство с функцией прозвонки цепи или измерения сопротивления. Проверка проводится при частичном разборе пульта, чтобы получить доступ к контактным площадкам под кнопками.
Порядок действий:
1. Снимите крышку корпуса пульта и аккуратно достаньте плату, не повредив резиновую клавиатуру и контакты.
2. Установите мультиметр в режим измерения сопротивления (омметр) или прозвонки. При замыкании контактов мультиметр должен издавать звуковой сигнал (если эта функция поддерживается).
3. Касайтесь щупами пар контактных площадок, соответствующих нужной кнопке. Для точности лучше использовать тонкие щупы или заострённые иглы, особенно при компактной разводке платы.
4. Нажмите соответствующую кнопку на резиновой клавиатуре, при этом должно наблюдаться уменьшение сопротивления до нуля или срабатывание звукового сигнала. Это свидетельствует о корректной работе контактной группы кнопки.
5. Если при нажатии сопротивление остаётся бесконечным или отсутствует звуковой сигнал, контакт может быть загрязнён или повреждён. В этом случае целесообразно очистить площадку изопропиловым спиртом и повторить проверку.
Проверку следует проводить для каждой подозрительной кнопки. Если все кнопки дают отклик на мультиметре, но пульт не работает, причина может быть в других компонентах – ИК-диоде, микросхеме или питании.
Диагностика питания: тест батареек и контактов
Первым шагом следует измерить напряжение на элементах питания. Для этого извлеките батарейки из корпуса пульта и проверьте их мультиметром в режиме постоянного напряжения. Стандартные значения:
- 1,5 В для элементов типа AAA или AA;
- 3,0 В для литиевых CR2032 и аналогичных.
Если напряжение ниже 1,2 В (для щелочных) или 2,7 В (для литиевых), батарейку стоит заменить. Даже при слабо просевшем напряжении возможны перебои в работе пульта.
После проверки самих элементов питания осмотрите контакты внутри батарейного отсека. Коррозия, налёт или загрязнение на пружинных или плоских контактах может прерывать цепь питания. При наличии окислов используйте ватную палочку, смоченную изопропиловым спиртом, или аккуратно зачистите контакт ластиком или мелкой наждачной бумагой.
Проверьте плотность прилегания батареек к контактам. Если пружины ослаблены или батарейки не фиксируются надёжно, может возникать кратковременное пропадание питания при нажатии кнопок. Для временного решения можно слегка подогнуть пружины пинцетом или вставить подложку из фольги под плоский контакт.
Наличие напряжения на батарейках не гарантирует их исправность. При высоком внутреннем сопротивлении они могут проседать под нагрузкой. Если пульт продолжает сбоить, даже с «проверенными» батарейками, стоит попробовать новые, свежие элементы другого бренда.

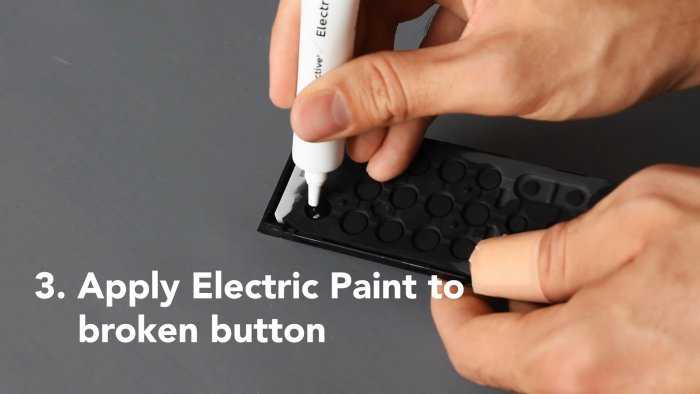

Проверка на нажатие залипших или изношенных кнопок
Первичный признак залипания – отсутствие характерного щелчка при нажатии. У исправной кнопки чувствуется упругий отклик, даже при легком нажатии. Если кнопка уходит внутрь корпуса без сопротивления или не возвращается в исходное положение, есть вероятность механического износа или загрязнения под контактной мембраной.
Для проверки можно использовать любой мультиметр с функцией прозвонки. Необходимо разобрать пульт, подключить щупы к контактным площадкам проверяемой кнопки и поочерёдно нажимать. Звуковой сигнал должен появляться только в момент нажатия. Если сигнал сохраняется без нажатия – кнопка залипла. Отсутствие сигнала при явном нажатии указывает на обрыв мембраны или окисление контактов.
Дополнительно стоит сравнить усилие при нажатии разных кнопок. Изношенные требуют большего давления или нажимаются с перекосом. Такие кнопки лучше заменить – даже при очистке восстановить их работу удаётся не всегда.
После диагностики рекомендуется очистить плату и контактные площадки спиртосодержащим составом. Для этого используют ватную палочку или мягкую щётку. Если кнопка физически повреждена, её следует демонтировать и установить аналогичную. Подходящие кнопки легко найти по размеру и типу монтажа (чаще всего SMD).
Испытание пульта с заведомо рабочим устройством
Если имеется аналогичное устройство, точно реагирующее на сигналы того же типа пульта, его можно использовать как эталон для проверки. Это особенно удобно при наличии нескольких телевизоров, кондиционеров или других одинаковых моделей техники.
Поднесите проверяемый пульт к заведомо рабочему устройству на стандартное расстояние – около 1,5–2 метров. Направьте пульт точно на ИК-приемник и нажмите функциональные кнопки: включение, громкость, переключение каналов или другие, характерные для данного оборудования.
Реакция устройства (включение, изменение параметров, появление меню) свидетельствует о работоспособности пульта. Если реакции нет, но пульт корректно проходит тест на ИК-сигнал через камеру и батарейки исправны, возможно, проблема в кодировке пульта. Некоторые модели поддерживают несколько режимов, которые переключаются комбинацией кнопок. В этом случае проверьте инструкцию к пульту или найдите схему переключения режимов.
Проверка платы на наличие обрывов и окислов
Перед проверкой необходимо разобрать пульт, аккуратно сняв крышку корпуса. Плата извлекается после отсоединения резиновой клавиатуры и извлечения элементов питания. Работы желательно проводить при хорошем освещении с использованием увеличительного стекла или микроскопа.
На что обращать внимание при визуальном осмотре:
- Потемнение или побеление контактных дорожек.
- Наличие зелёного налёта – признак окисления меди.
- Чёрные или серые точки на пайке – возможные микротрещины.
- Разрывы или отслоение дорожек от текстолита.
- Следы подтёков от батареек (особенно на дорожках, идущих от контактных пружин).
Для проверки электрических обрывов необходимо использовать мультиметр в режиме прозвонки:
- Выбрать два участка одной дорожки, расположенных на удалении друг от друга.
- Установить щупы на эти точки – при исправной дорожке должен прозвучать сигнал.
- При отсутствии сигнала – дорожка повреждена и требует восстановления.
Места с окислением нужно аккуратно зачистить:
- Использовать мягкий ластик или ватную палочку с изопропиловым спиртом.
- Не применять грубые абразивы, чтобы не повредить тонкие дорожки.
- При сильном повреждении – восстановить участок с помощью токопроводящего лака или пайки перемычки.
Особое внимание стоит уделить контактам кнопок и пайке ИК-светодиода. Окисление или трещина в этих зонах – частая причина отказа пульта. После очистки и восстановления повреждённых участков рекомендуется повторно прозвонить всю цепь сигнальной дорожки от кнопки до светодиода.

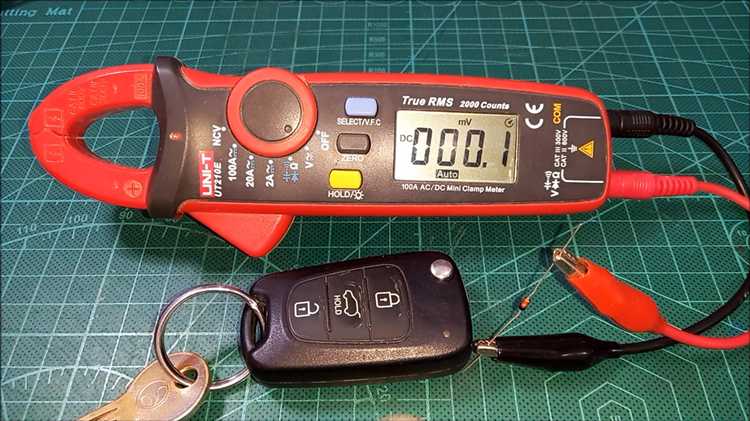

Тестирование радиопульта на частоту передачи сигнала
Радиопульты, в отличие от инфракрасных, работают на определённой радиочастоте, чаще всего 315 МГц или 433,92 МГц. Для проверки их работоспособности необходимо убедиться, что передатчик действительно излучает сигнал на заявленной частоте.
Для измерения частоты применяется радиочастотный частотомер или широкополосный приёмник, настроенный на нужный диапазон. Подойдёт и портативный частотомер с диапазоном до 1 ГГц. Пульт подносится к антенне прибора, после чего нажимается кнопка. При исправном передатчике на дисплее появится значение частоты с небольшой погрешностью.
Если прибора нет, можно использовать SDR-приёмник (например, RTL-SDR) и программу, такую как SDR# или HDSDR. Пульт размещается рядом с антенным модулем, после чего в программе осуществляется сканирование частотного диапазона. При передаче сигнала будет виден характерный пик.
Если сигнал отсутствует, возможны следующие причины: неисправность генератора, отсутствие питания, повреждённая дорожка на плате или неисправный кварцевый резонатор. При наличии сигнала, но на другой частоте, нужно проверить, соответствует ли она технической документации. Несовпадение может указывать на замену кварца или отклонение характеристик с течением времени.
