4 контактное реле – это электромеханическое устройство, предназначенное для управления различными электрическими цепями. Оно состоит из катушки, которая, при подаче тока, создаёт магнитное поле, активируя контактные группы. Эти группы могут замыкаться или размыкаться, что позволяет реле переключать электрические цепи, обеспечивая управление мощными устройствами с помощью слабых сигналов.
Основное назначение 4 контактного реле заключается в распределении электрических потоков и изоляции различных цепей. Такое реле обычно используется в автомобильной технике, системах автоматизации, а также в различных электронных устройствах для управления выходными сигналами. Благодаря четырём контактам, оно позволяет осуществлять более сложные схемы переключений, чем реле с меньшим количеством контактов.
Контакты реле могут быть выполнены в различных вариантах: нормально открытые (NO) и нормально закрытые (NC). Это даёт возможность гибко регулировать работу электрических цепей. Важно отметить, что выбор реле зависит от нагрузки, схемы подключения и требований к безопасности системы.
В целом, 4 контактное реле является незаменимым элементом в тех случаях, когда требуется надежное переключение нескольких цепей с возможностью контроля их состояния, что делает его важным компонентом в различных сферах инженерии и техники.
Как устроено 4 контактное реле и какие элементы в нем важны
Основные элементы реле:
- Катушка – магнитная часть реле, которая при подаче тока создаёт магнитное поле, необходимое для переключения контактов. Важно, чтобы катушка была правильно рассчитана на нужное напряжение и мощность.
- Контакты – это элементы, которые замыкаются или размыкаются в зависимости от состояния катушки. 4 контактное реле обычно имеет два основных и два вспомогательных контакта. Основные контакты управляют основной цепью, а вспомогательные – дополнительными функциями.
- Корпус – защищает внутренние компоненты от внешних воздействий, таких как пыль или влага, и обеспечивает механическую изоляцию.
- Система управления – электрическая схема, которая подаёт сигнал на катушку для её активации. Она может включать в себя транзисторы или другие устройства для контроля тока и напряжения.
Реле с четырьмя контактами используется в ситуациях, когда необходимо управлять несколькими цепями одновременно. Например, два контакта могут работать с основной силовой цепью, а другие два – с сигнализацией или индикаторами состояния.
Ключевым моментом в эксплуатации 4 контактного реле является правильный выбор типа контактов и напряжения катушки. Это гарантирует стабильную работу устройства, а также предотвращает повреждения из-за неправильной работы контактов или перегрева катушки.
Для надёжности рекомендуется регулярно проверять состояние контактов, поскольку они могут изнашиваться со временем из-за частых переключений. Также важна правильная установка реле в системе для минимизации потерь энергии и предотвращения коротких замыканий.
Назначение каждого контакта в 4 контактном реле
Четырехконтактное реле обычно используется для управления электрическими цепями, где требуется замкнуть или разомкнуть несколько соединений одновременно. Каждый из контактов в реле имеет свою задачу, которая напрямую влияет на функциональность устройства.
Контакт 1 — Коммутируемый контакт (обычно NO — нормально открытый) служит для подключения нагрузки в момент активации реле. Когда катушка реле получает питание, этот контакт замыкается, позволяя току протекать по цепи. Этот контакт используется в схемах, где требуется включить нагрузку только при активации реле.
Контакт 2 — Коммутируемый контакт (обычно NC — нормально закрытый) является противоположностью первого контакта. Когда реле неактивно, этот контакт замкнут. При активации реле он размыкается, прекращая ток. Этот контакт часто используется в системах безопасности, где требуется обесточить цепь при определенных условиях.
Контакт 3 — Общий контакт (Common, COM) представляет собой общий проводник, который соединяет катушку реле с остальными контактами. Этот контакт служит для распределения питания между всеми другими контактами реле, обеспечивая корректную работу всей системы управления.
Контакт 4 — Катушка реле не является коммутируемым, но важен для функционирования реле. Она управляет замыканием и размыканием других контактов. Этот контакт подключается к источнику питания, который активирует реле и изменяет его состояние. Без подачи напряжения на катушку реле не выполнит свои функции.
Как подключить 4 контактное реле к электрической цепи
Для подключения 4 контактного реле к электрической цепи необходимо учитывать схему его работы и особенности контактов. Реле с четырьмя контактами обычно имеет два типа контактов: нормально замкнутые (NC) и нормально разомкнутые (NO), а также общий контакт (COM). Все они играют важную роль в функционировании устройства.
Перед началом подключения убедитесь, что напряжение и ток, указанные на реле, соответствуют требованиям вашей цепи. Обычно это указано в технической документации устройства.
1. Подключение катушки реле: Катушка реле подключается к управляющей цепи, которая будет управлять его включением и выключением. Один из проводов катушки соединяется с положительным источником питания, а другой – с управляющим контактом, через который будет подаваться сигнал.
2. Подключение контактных групп: Контакты NO и NC используются для переключения нагрузки в зависимости от состояния катушки. Если реле неактивно, контакты NO будут разомкнуты, а NC – замкнуты. Когда катушка активирована, состояние контактов изменится: NO замкнут, а NC разомкнется.
3. Подключение общего контакта (COM): Этот контакт служит для соединения с нагрузкой. Он будет подключен к одной из цепей – как к входу, так и к выходу – в зависимости от назначения реле.
4. Соединение с нагрузкой: Для подключения нагрузки (например, двигателя, лампы или другого устройства) выберите подходящий контакт – обычно это NO или NC. От этого зависит, будет ли нагрузка работать при активации реле или в его неактивном состоянии.
5. Проверка работы реле: После подключения проверяйте работу реле, подавая управляющий сигнал на катушку и наблюдая за состоянием контактов. Это поможет убедиться в правильности подключения и работоспособности устройства.
Используя эти рекомендации, вы сможете правильно подключить 4 контактное реле в своей электрической цепи, обеспечив надежную работу системы. Убедитесь, что соблюдены все требования безопасности при работе с электрическими цепями.
Типичные схемы подключения 4 контактного реле
Для правильного подключения 4 контактного реле важно понимать его особенности и предназначение каждого контакта. Реле обычно имеет два нормально замкнутых (NC) контакта, один нормально открытый (NO) и один общий (COM). Схемы подключения зависят от того, какие функции необходимо реализовать в цепи.
Одной из типичных схем является использование реле для управления двумя независимыми цепями. В этом случае, общий контакт (COM) соединяется с источником питания, а два других контакта (NO и NC) – с нагрузкой. Когда реле активируется, один из замкнутых контактов размыкается, а второй замкнут.
Для управления моторами или другими высокомощными нагрузками используется схема с реле, в которой одно из контактов реле переключает питание мотора между двумя цепями: в одной цепи реле подключает нормальное питание, в другой – при переключении меняется направление тока.
Существуют также схемы, где 4 контактное реле используется для работы в автоматических системах, например, для управления отоплением, вентиляцией и кондиционированием воздуха. В таком случае реле управляет несколькими независимыми цепями, меняя условия работы различных приборов в зависимости от внешних факторов, например, температуры или времени суток.
В электрических схемах для управления освещением 4 контактное реле подключается таким образом, чтобы одно из реле отвечало за включение, а другое – за выключение света. Эта схема позволяет автоматически или вручную управлять несколькими источниками света одновременно.
Также важно учитывать, что схема подключения 4 контактного реле может варьироваться в зависимости от типа устройства, с которым оно используется. Для более сложных автоматизированных систем часто используются реле с дополнительными функциями, такими как защита от перегрузок или ошибки в цепи.
Как правильно выбрать 4 контактное реле для различных приложений
При выборе 4 контактного реле для конкретных приложений необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную работу и соответствие требованиям системы. Важно учитывать тип нагрузки, рабочие параметры и специфические условия эксплуатации.
Тип нагрузки: Выбор реле зависит от того, какая нагрузка будет управляться. Для слабых нагрузок, таких как сигнализация или индикаторы, достаточно реле с низким током. Для более мощных устройств, например, для управления электродвигателями или нагревательными элементами, необходимо выбирать реле с более высокой номинальной мощностью.
Рабочее напряжение и ток: Убедитесь, что реле соответствует номинальному рабочему напряжению и току, которые предполагается использовать в электрической цепи. Применение реле с недостаточной мощностью может привести к перегреву и выходу из строя устройства. Для большинства приложений используются реле на 12 В, 24 В или 220 В в зависимости от системы.
Тип контактов: Важно обратить внимание на типы контактов реле: нормально замкнутые (NC) или нормально разомкнутые (NO). Это определяет, будет ли цепь замкнута или разомкнута в исходном состоянии. Выбор зависит от конкретной схемы управления.
Механическая и электрическая износостойкость: Для часто включаемых и выключаемых систем стоит выбирать реле с высокой износостойкостью. Это поможет избежать преждевременного выхода из строя контактов при интенсивной эксплуатации.
Рабочие условия: Температура окружающей среды, влажность и степень загрязнения воздуха могут существенно повлиять на выбор реле. Для работы в жестких условиях, таких как высокие температуры или влажные помещения, выбирайте реле с защитой от влаги или специальными покрытиями контактов.
Тип установки: Разные реле могут иметь различные способы монтажа, такие как на DIN-рейку, панельный монтаж или монтаж на плату. Выбор зависит от конструкции устройства или системы, в которую будет интегрироваться реле.
Понимание этих характеристик и их правильное сочетание позволяет обеспечить надежную и долгосрочную работу реле в различных приложениях. От неправильного выбора реле зависит не только эффективность работы системы, но и безопасность эксплуатации оборудования.

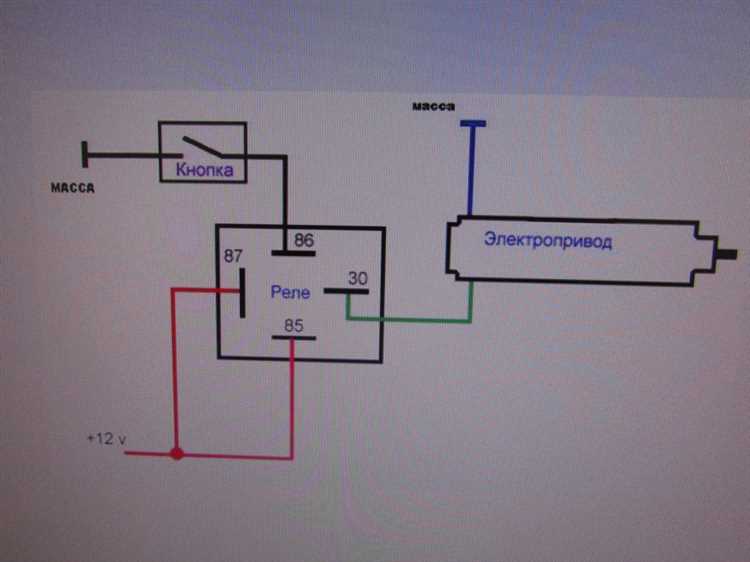

Ошибки при использовании 4 контактного реле и способы их избежать
Одна из распространенных ошибок – использование реле с недостаточной нагрузочной способностью. При неправильном расчете мощности подключаемых устройств существует риск перегрева реле и выхода его из строя. Чтобы избежать этой проблемы, необходимо точно учитывать рабочие характеристики реле, включая максимальный ток, напряжение и тип контактов. Использование реле, которое соответствует требованиям системы, критично для долговечности и безопасности устройства.
Другой распространенный момент – неправильное подключение контактов. Реле с четырьмя контактами предполагает правильную идентификацию «общих», «нормально замкнутых» и «нормально разомкнутых» контактов. Часто при ошибочной подключении реле не выполняет свою функцию, что может привести к повреждению элементов цепи или неправильной работе оборудования. Для исключения ошибок всегда стоит сверяться с технической документацией реле и схемой подключения.
Не менее важной ошибкой является игнорирование условий окружающей среды, в которых работает реле. Влага, пыль и высокая температура могут существенно снизить его эффективность и привести к сбоям. Для предотвращения таких проблем рекомендуется использовать реле с защитой от внешних воздействий или в случае необходимости установить дополнительные защитные элементы, такие как герметичные корпуса.
Кроме того, частая ошибка – это неправильный выбор типа реле для конкретной задачи. Например, использование реле с контактом, предназначенным для переключения низких токов, в высокоскоростных системах может вызвать проблемы с переключением и надежностью. Важно выбирать реле, соответствующее не только по количеству контактов, но и по его назначению в конкретной системе.
Необходимость регулярного технического обслуживания также часто игнорируется. Пыль, коррозия и загрязнение контактов могут привести к повышенному сопротивлению и перегреву реле. Периодическая проверка и очистка контактных площадок помогут поддерживать работоспособность устройства и избежать его поломки.
Как тестировать и диагностировать неисправности 4 контактного реле
Для диагностики неисправностей 4 контактного реле необходимо провести несколько тестов, чтобы точно определить его состояние и выявить возможные дефекты. В первую очередь, важно проверить реле с использованием мультиметра для измерения сопротивления и тестирования контактов.
1. Проверка целостности катушки реле
Измерьте сопротивление катушки реле. Для этого подключите мультиметр в режиме измерения сопротивления (Ом). Ожидаемое значение сопротивления катушки должно быть в пределах от 50 до 200 Ом, в зависимости от типа реле. Если сопротивление значительно отклоняется от нормы или равно бесконечности, катушка повреждена, и реле не будет работать.
2. Проверка работы контактов реле
Чтобы проверить работу контактов, подайте напряжение на катушку реле. В момент срабатывания реле должны измениться состояния контактов. Используйте мультиметр в режиме проверки проводимости (диодный режим) или измерения сопротивления для проверки замкнутых и разомкнутых контактов. Например, если на нормальных контактах «общий» и «нормально открытый» при срабатывании реле появляется проводимость, значит, контакт функционирует правильно.
3. Тестирование работы реле в реальной цепи
Подключите реле к нагрузке в реальной цепи. Проверьте, срабатывает ли реле при подаче питания, и правильно ли переключаются контакты. Если реле не срабатывает или срабатывает нерегулярно, это может свидетельствовать о проблемах с катушкой, контактами или проводкой.
4. Проверка питания катушки
Убедитесь, что на катушку реле подается правильное напряжение. Недостаточное или нестабильное напряжение может привести к некорректной работе реле. Используйте мультиметр для измерения напряжения, подаваемого на катушку, и убедитесь, что оно соответствует техническим характеристикам реле.
5. Осмотр на физические повреждения
Тщательно осмотрите реле на наличие признаков перегрева, трещин, деформаций или следов коррозии. Повреждения корпуса или следы окисления на контактах могут привести к плохому контакту и неисправности реле. Если такие повреждения присутствуют, реле следует заменить.
6. Использование внешних устройств для диагностики
Если стандартные методы диагностики не помогают выявить неисправность, можно использовать специальные тестеры реле, которые позволяют проверить его работу под нагрузкой. Эти устройства могут определить, на каких именно стадиях происходит сбой в работе реле.
Вопрос-ответ:
Что такое 4 контактное реле и где оно используется?
4 контактное реле представляет собой электрический компонент, который используется для управления цепями с помощью электромагнитного поля. Оно обладает четырьмя контактами, два из которых являются основными, а два других — дополнительными для переключения или замыкания разных цепей. Реле часто применяется в автомобилях, системах управления и автоматики, где нужно переключать различные устройства в зависимости от состояния цепи.
Как правильно подключить 4 контактное реле?
Подключение 4 контактного реле зависит от его назначения в схеме. Обычно два контакта служат для питания катушки реле, а два других используются для переключения внешних цепей. Нужно внимательно следить за полярностью при подключении катушки и выбирать контакты в зависимости от того, какой режим переключения вам требуется — нормально замкнутый (NO) или нормально разомкнутый (NC) контакт.
Какие типичные неисправности могут возникнуть в 4 контактном реле?
Основные проблемы, с которыми сталкиваются владельцы 4 контактных реле, — это износ контактов и недостаточное переключение. Это может быть вызвано загрязнением, перегрузкой или старением. В случае механических повреждений или неправильного подключения катушка реле может не активироваться, что приведет к отказу работы всей системы. Также встречается замыкание цепей из-за перегрева реле, что требует его замены.
Как протестировать работоспособность 4 контактного реле?
Для тестирования 4 контактного реле можно использовать мультиметр. Сначала проверяется напряжение на катушке реле — оно должно соответствовать номинальному значению. Далее проверяется переключение контактов при подаче напряжения: они должны замыкаться или размыкаться в зависимости от типа реле. Также можно замерить сопротивление между контактами, чтобы убедиться в отсутствии короткого замыкания или обрыва.
Как выбрать подходящее 4 контактное реле для конкретной задачи?
При выборе 4 контактного реле важно учитывать напряжение и ток, с которым оно будет работать. Нужно обратить внимание на его номинальную мощность, а также на тип контактов, которые могут быть нормально замкнутыми или разомкнутыми. Если реле используется в специфических условиях, например, в автомобиле или промышленности, следует также учитывать его устойчивость к вибрациям, температурным колебаниям и возможным механическим повреждениям.
