Самодельный индикатор напряжения позволяет быстро определить наличие и уровень электрического потенциала в цепи без сложных измерительных приборов. В основе устройства обычно используется светодиод или неоновая лампа, которые реагируют на поданное напряжение изменением яркости или свечением. Такой индикатор полезен при проверке батарей, адаптеров питания, автомобильных цепей и бытовой проводки.
Для работы в диапазоне постоянного напряжения от 3 до 24 В достаточно светодиода, токоограничительного резистора и источника питания. При проверке переменного тока 220 В применяют неоновую лампу с резистором мощностью не менее 0,25 Вт и сопротивлением от 470 кОм. Компоненты подбираются с учетом максимального напряжения, которое будет измеряться, чтобы избежать перегрева или пробоя элементов.

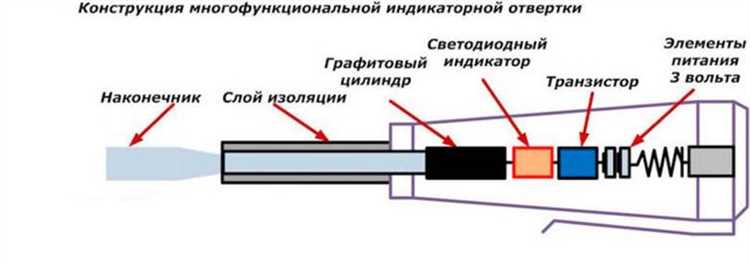

Выбор типа индикатора для измерения переменного или постоянного напряжения
Для контроля постоянного напряжения целесообразно применять светодиодные или стрелочные индикаторы. Светодиоды удобны при работе с фиксированными уровнями, например 5 В, 12 В или 24 В, обеспечивая мгновенную индикацию наличия питания. Стрелочные приборы позволяют отслеживать плавные изменения, что полезно при регулировке источников питания.
Для измерения переменного напряжения подходят неоновые лампы, аналоговые вольтметры или цифровые индикаторы на основе микроконтроллеров с АЦП. Неоновые лампы эффективны при напряжениях выше 70 В, обладают высокой наглядностью и устойчивостью к перепадам. Цифровые индикаторы обеспечивают высокую точность и позволяют работать с широким диапазоном частот, что важно при тестировании бытовых и промышленный сетей.
При выборе учитывают диапазон измерений, точность и безопасность подключения. Для сетей 220 В обязательна гальваническая развязка или использование трансформатора. В схемах с низким напряжением можно применять прямое подключение с ограничительными резисторами, подобранными по расчету тока для конкретного типа индикатора.
Подбор светодиодов, резисторов и других компонентов по рабочему диапазону
Для светодиодов необходимо учитывать прямое напряжение и ток. Красные и жёлтые обычно имеют падение 1,8–2,2 В, зелёные – 2,0–3,0 В, синие и белые – 3,0–3,4 В. Рабочий ток для большинства индикаторных моделей составляет 10–20 мА. Превышение тока сокращает срок службы, поэтому выбор резистора обязателен.
Сопротивление рассчитывается по формуле R = (Uпит − Uсв) / I, где Uпит – напряжение питания, Uсв – падение на светодиоде, I – рабочий ток в амперах. Например, при питании 12 В и использовании зелёного светодиода с падением 2,1 В и током 15 мА потребуется резистор примерно 660 Ом, ближайшее стандартное значение – 680 Ом.
Для работы с широким диапазоном входных напряжений применяют стабилизирующие элементы: стабилитроны с напряжением стабилизации чуть выше суммарного падения на светодиодах, или линейные стабилизаторы, если требуется постоянная яркость. При питании выше 24 В целесообразно добавить предварительный резистор большой мощности или транзисторный ключ для снижения тепловой нагрузки.
При выборе резисторов важно учитывать допустимую мощность: P = I² × R. Для расчётного значения, превышающего 0,2 Вт, стоит использовать элементы мощностью 0,5 Вт и выше. Конденсаторы применяются для сглаживания пульсаций, особенно в схемах с выпрямителями; ёмкость подбирают так, чтобы напряжение на индикаторе не изменялось более чем на 5% в рабочем диапазоне.
При использовании нескольких светодиодов в последовательном включении необходимо, чтобы их суммарное падение напряжения было меньше минимального рабочего напряжения источника. При параллельном подключении каждый канал оснащают отдельным токоограничивающим резистором, что предотвращает неравномерное распределение тока.
Расчёт сопротивления ограничивающего резистора для светодиода
Для правильной работы светодиода необходимо ограничить протекающий через него ток, так как прямое подключение к источнику питания приведёт к его выходу из строя. Сопротивление резистора рассчитывается по формуле: R = (Uпит − Uсв) / Iсв, где Uпит – напряжение источника питания, Uсв – прямое падение напряжения на светодиоде, Iсв – допустимый прямой ток.
Например, при питании от 12 В и использовании красного светодиода с падением напряжения Uсв = 2 В и номинальным током Iсв = 0,02 А расчёт будет следующим: R = (12 − 2) / 0,02 = 500 Ом. Ближайшее стандартное значение – 510 Ом.
Для увеличения срока службы светодиода рекомендуется выбирать ток на 10–20 % ниже максимального. Если напряжение питания нестабильно, лучше использовать резистор с запасом по мощности. Мощность рассчитывается по формуле: P = Iсв2 × R. Для приведённого примера: P = 0,022 × 510 ≈ 0,204 Вт, что требует применения резистора мощностью не менее 0,25 Вт.

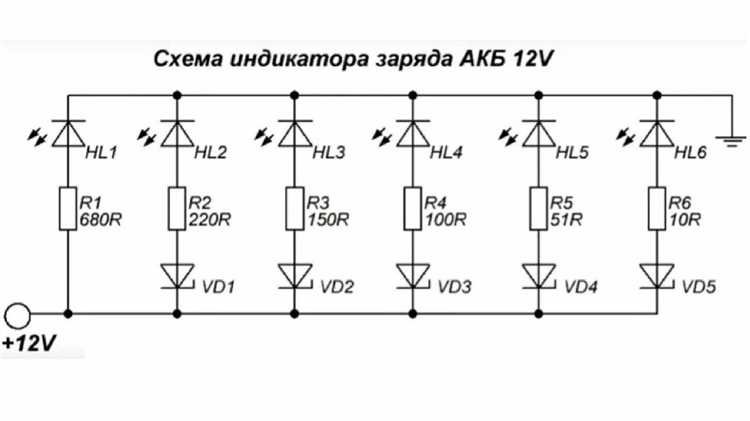

Схема подключения индикатора к источнику напряжения
Подключение индикатора выполняется по схеме, обеспечивающей корректную работу при заданном диапазоне напряжений. Питание подаётся через токоограничивающий резистор, рассчитанный по формуле R = (Uист − Uин) / Iин, где Uист – напряжение источника, Uин – рабочее напряжение индикатора, Iин – ток потребления. При использовании светодиодного индикатора номинал резистора подбирается с учётом допустимой мощности рассеяния.
Если источник постоянного тока нестабилен, рекомендуется установка стабилитрона параллельно входу индикатора для ограничения максимального напряжения. В цепях переменного тока перед выпрямителем размещается диодный мост, за которым ставится фильтрующий конденсатор с ёмкостью, обеспечивающей отсутствие заметного пульсационного мерцания.
Сборка индикатора на макетной плате или в корпусе
При монтаже на макетной плате используйте жёсткие соединительные провода диаметром 0,5–0,6 мм для надёжного контакта. Размещайте элементы так, чтобы минимизировать длину соединений между микросхемой, резисторами и светодиодами, что снизит наводки и падение напряжения.
При установке в корпус используйте монтаж на печатной плате или навесным способом с фиксацией деталей с помощью пластиковых стоек или втулок. Обеспечьте доступ к клеммам для измерений и вентиляционные отверстия при работе с высокими токами.

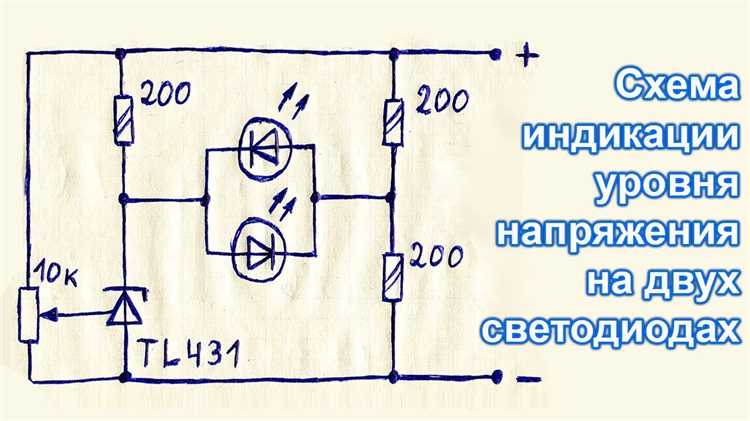

Проверка работы индикатора с разными уровнями напряжения
Для тестирования индикатора подготовьте источник питания с регулируемым выходным напряжением. Начните с минимального значения, близкого к порогу срабатывания индикатора, обычно это 3 В. Подключите индикатор и последовательно увеличивайте напряжение с шагом 0,5 В, фиксируя изменения в его работе.
Обратите внимание на точность срабатывания при каждом уровне: индикатор должен четко реагировать на достижение установленного порога без задержек. При напряжении ниже порога индикатор не должен включаться, а при превышении – показывать стабильный сигнал.
При достижении верхней границы допустимого напряжения устройства (например, 12 В для большинства бытовых схем) проверьте, что индикатор не выходит из строя и корректно отображает сигнал. Если устройство использует светодиоды, следите за равномерностью свечения без мерцания.
Важным этапом является проверка на плавность перехода: резкое включение и выключение индикатора при изменении напряжения должно отсутствовать. Если такой эффект наблюдается, добавьте в схему фильтрующие элементы или корректируйте порог срабатывания.
Для оценки устойчивости к помехам подайте на вход небольшие пульсации напряжения (до ±0,2 В) и проследите, чтобы индикатор сохранял стабильность сигнала без ложных срабатываний. В случае нестабильной работы увеличьте уровень гистерезиса или внесите дополнительные элементы стабилизации.
Меры безопасности при работе с электрическими цепями
Перед началом сборки или проверки индикатора напряжения необходимо убедиться, что источник питания отключен и конденсаторы разряжены.
Для измерений используйте только инструменты с классом защиты не ниже IP44 и мультиметры с соответствующим уровнем CAT (CAT II или выше), рассчитанные на измерение напряжений в выбранном диапазоне.
- Рабочее место должно быть сухим и освещённым, без посторонних металлических предметов.
- Изолируйте оголённые провода термоусадочной трубкой или изоляционной лентой.
- Всегда надевайте диэлектрические перчатки, если работаете с напряжением выше 12 В.
- Перед подключением индикатора проверьте целостность и качество пайки, чтобы избежать коротких замыканий.
- Не допускайте касания измерительных зон и элементов схемы голыми руками во включённом состоянии.
При работе с сетевым напряжением (220 В и выше) используйте защитные устройства – автоматические выключатели и УЗО, чтобы минимизировать риск поражения током.
- Проверьте правильность подключения полярности и соблюдение номиналов компонентов.
- Установите предохранитель в цепь питания согласно расчетам, чтобы предотвратить перегрузки.
- Работайте с индикатором только на неэлектропроводной поверхности, например, на деревянном столе.
- Если возникает подозрение на перегрев компонентов, отключите питание и проверьте элементы.
Запрещается выполнять монтаж и измерения влажными или мокрыми руками и в присутствии горючих газов.
Вопрос-ответ:
Какие компоненты нужны для создания простого индикатора напряжения своими руками?
Для изготовления простого индикатора напряжения обычно требуются: несколько светодиодов разных цветов, резисторы подходящих номиналов, плата для монтажа или макетная плата, провода и источник питания. Иногда используют транзисторы или микросхему компаратора, чтобы улучшить чувствительность. Наличие мультиметра поможет проверить работу собранной схемы.
Как выбрать сопротивление резисторов для индикатора, чтобы светодиоды не сгорели?
Для расчёта сопротивления резистора нужно знать напряжение питания и характеристики светодиода — обычно прямое напряжение и ток. Например, если светодиод рассчитан на ток 20 мА и питание 9 В, а падение напряжения на светодиоде около 2 В, то сопротивление вычисляют по формуле: R = (9 В — 2 В) / 0,02 А = 350 Ом. Резистор помогает ограничить ток, чтобы светодиод работал безопасно и не перегревался.

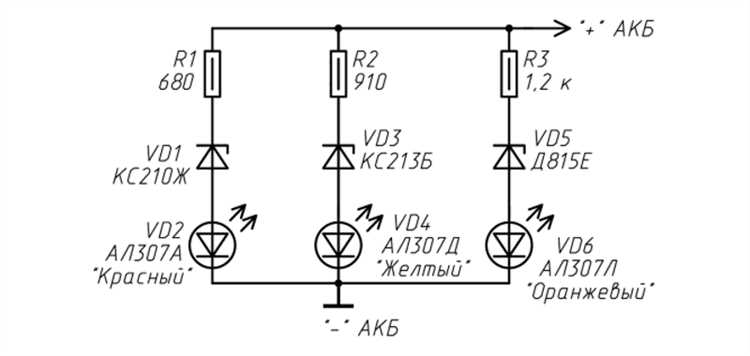

Можно ли использовать самодельный индикатор для проверки аккумулятора автомобиля?
Да, такой индикатор часто применяется для быстрой проверки состояния автомобильного аккумулятора. Например, светодиоды разного цвета могут показывать, достаточно ли заряжен аккумулятор — зелёный для нормального уровня, жёлтый для пониженного и красный для критического. Однако для более точного анализа лучше использовать профессиональный тестер, так как самодельный индикатор даёт лишь приблизительную оценку.
Как проверить правильность работы собранного индикатора напряжения?
Проверку можно провести с помощью мультиметра: сначала измерьте напряжение на входе индикатора, затем посмотрите, какие светодиоды загораются при этом напряжении. Если индикатор показывает разные цвета при изменении напряжения, значит схема собрана правильно. Важно также убедиться, что светодиоды не перегреваются и не горят слишком ярко — это может указывать на неправильный подбор резисторов.

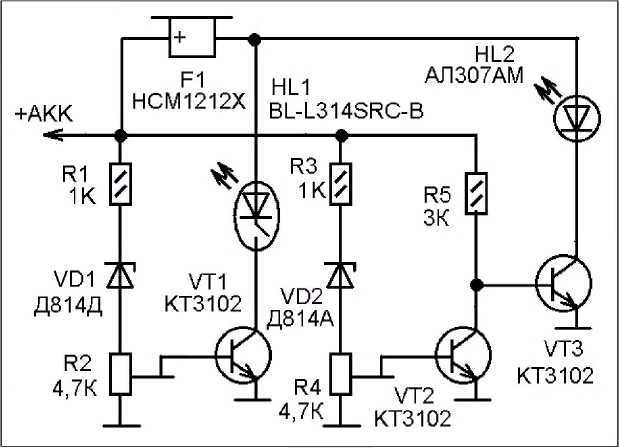

Какие варианты индикаторов напряжения можно сделать без использования сложных микросхем?
Самый простой вариант — использовать несколько светодиодов с резисторами, подключённых параллельно через делитель напряжения. Такой индикатор показывает примерный уровень напряжения по цвету светодиода. Ещё можно собрать схему на транзисторах, которые будут включать светодиоды при достижении определённого порога напряжения. Такой подход не требует микроконтроллеров и достаточно прост для повторения в домашних условиях.
