Как снять фару на i40

Для замены лампы или ремонта блок-фары на Hyundai i40 необходимо демонтировать всю фару целиком. Конструкция креплений не предусматривает доступа к лампам без снятия узла. Процедура отличается в зависимости от типа кузова (седан или универсал) и года выпуска, однако общая последовательность действий схожа.

Фара крепится болтами и направляющими внутри моторного отсека и частично за бампером. Чтобы обеспечить свободный доступ к крепежу, потребуется частичный демонтаж переднего бампера. Наличие подъемника или ямы упростит задачу, но выполнить работу можно и на ровной поверхности, используя набор головок и пластиковую лопатку для снятия клипс.

Перед началом работ необходимо отключить аккумулятор, чтобы исключить короткое замыкание при отсоединении разъёмов. Важно запомнить расположение всех элементов и крепежа, особенно при разборке в условиях ограниченного пространства. Для моделей с ксеноновыми или светодиодными фарами потребуется особая осторожность при работе с блоками розжига и охлаждением.

В статье разобраны действия поэтапно, с акцентом на нюансы, которые вызывают трудности у владельцев i40. Представленные рекомендации помогут избежать повреждения крепежей, упрощают обратную сборку и повышают безопасность ремонта.

Какие инструменты понадобятся для демонтажа фары

Для снятия фары на Hyundai i40 потребуется минимальный, но конкретный набор инструментов, который обеспечит быстрый и безопасный демонтаж без риска повреждения крепежа или пластиковых элементов.

Трещотка с удлинителем необходима для откручивания болтов, расположенных в глубине посадочного места фары. Используйте удлинитель длиной от 100 мм, чтобы добраться до креплений, скрытых за элементами кузова.

Головка на 10 мм – основной размер для крепежа фары на Hyundai i40. Желательно использовать шестигранную головку, чтобы исключить срыв граней болта при чрезмерном усилии.

Плоская пластиковая лопатка или съёмник для клипс облегчит снятие пластиковых накладок и защиты без повреждения креплений. Не рекомендуется использовать металлическую отвёртку – она оставляет следы на ЛКП и пластиковых деталях.

Фонарь или налобный светильник обеспечит хорошую видимость в подкапотном пространстве, особенно при работе в условиях недостаточного освещения.

Перчатки с прорезиненным покрытием повысят сцепление с инструментом и защитят руки от острых кромок и загрязнений.

Перед началом работы также убедитесь, что автомобиль остыл, а зажигание выключено, чтобы избежать ожогов и коротких замыканий при отключении разъёмов проводки.

Как получить доступ к креплениям фары через капот

Откройте капот, зафиксировав его упором. Убедитесь, что двигатель остыл, чтобы избежать ожогов при контакте с элементами подкапотного пространства.

Для доступа к верхним креплениям фары снимите пластиковую защитную панель, если она перекрывает область крепления. Обычно она держится на клипсах или саморезах. Используйте плоскую отвертку или съёмник для пистонов, чтобы аккуратно извлечь крепежи.

После снятия панели станут видны два болта крепления фары по верхнему краю. Они, как правило, имеют головку под ключ на 10 мм. Используйте трещотку с удлинителем для удобства работы в ограниченном пространстве.

В некоторых комплектациях может быть установлен дополнительный пластиковый кожух или направляющая, частично перекрывающая доступ. В этом случае снимите мешающие элементы, открутив соответствующие крепежи.

Не допускайте усилий при демонтаже: если болт не поддается, обработайте его резьбу проникающей смазкой и подождите несколько минут. Это снизит риск повреждения резьбы в пластиковой втулке корпуса фары.

Как снять передний бампер для доступа к нижним болтам

Откройте капот и демонтируйте пластиковую накладку, закрывающую пространство между фарами и радиаторной решёткой. Она фиксируется клипсами – аккуратно подденьте их плоской отвёрткой или съёмником.

Открутите винты вдоль верхнего края бампера, расположенные под снятой накладкой. Обычно их количество – от четырёх до шести, головка – на 10 мм или крестовая.

Поверните передние колёса в одну сторону, чтобы получить доступ к подкрылку. Открутите саморезы, соединяющие бампер с подкрылком. При необходимости снимите часть подкрылка или отогните его для доступа к внутренним фиксаторам.

Под автомобилем найдите нижние крепления бампера – они соединяют его с защитой двигателя и нижней частью усилителя. Используйте трещотку с удлинителем и головкой на 10 мм для их откручивания.

С обеих сторон бампер защёлкнут в кронштейны под фарами. Осторожно, но с усилием потяните его на себя, начиная со стороны крыла, чтобы высвободить фиксаторы. Не тяните резко – возможен излом креплений.

Перед окончательным снятием отключите разъёмы противотуманных фар и датчиков парковки, если они установлены. Разъёмы фиксируются пластиковыми защёлками – нажмите на фиксатор и отсоедините проводку.

Снятие бампера полностью открывает доступ к нижним болтам крепления фары, которые недоступны при установленной облицовке.

Как отключить разъёмы питания и ламп

Перед отключением любых разъёмов убедитесь, что зажигание выключено, а клемма минус снята с аккумулятора. Это исключит риск короткого замыкания.

На Hyundai i40 доступ к разъёмам осуществляется после частичного или полного демонтажа фары. После снятия креплений и извлечения фары из посадочного места приступайте к отключению кабелей.

1. Найдите основной разъём питания фары. Он расположен на задней части корпуса, ближе к верхнему краю. Разъём фиксируется защёлкой, которую необходимо аккуратно отжать плоской отвёрткой или пальцем.
2. Потяните разъём строго по оси без перекосов. Не допускайте рывков – пластиковые направляющие легко повреждаются.

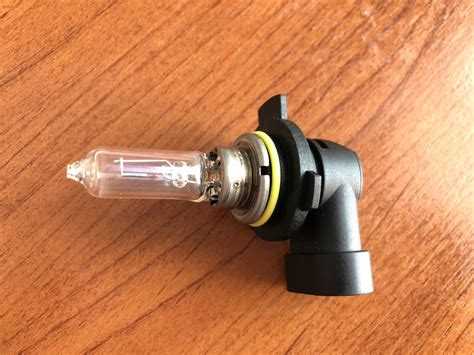

3. После отключения основного разъёма переходите к лампам. В зависимости от комплектации, в блоке может быть несколько ламп: ближний/дальний свет, габаритные огни, поворотник и ДХО.

Для отключения ламп выполните следующие действия:

• Снимите резиновые пыльники с задней части фары, если они установлены. Они легко вытаскиваются вручную.
• Найдите цоколь лампы – он может быть фиксирован поворотом (на 30–45°) или защёлкой. Освободите фиксацию и аккуратно извлеките лампу.
• Разъёмы ламп H7, H1 и W5W вытаскиваются простым вытягиванием. Если используется лампа с цоколем типа H11 или HB3, на разъёме будет боковая защёлка. Её нужно прижать и отсоединить разъём.

Не прикасайтесь к стеклянной части ламп голыми руками. Попадание жира сокращает срок службы колбы. Используйте перчатки или чистую ткань при демонтаже и установке.

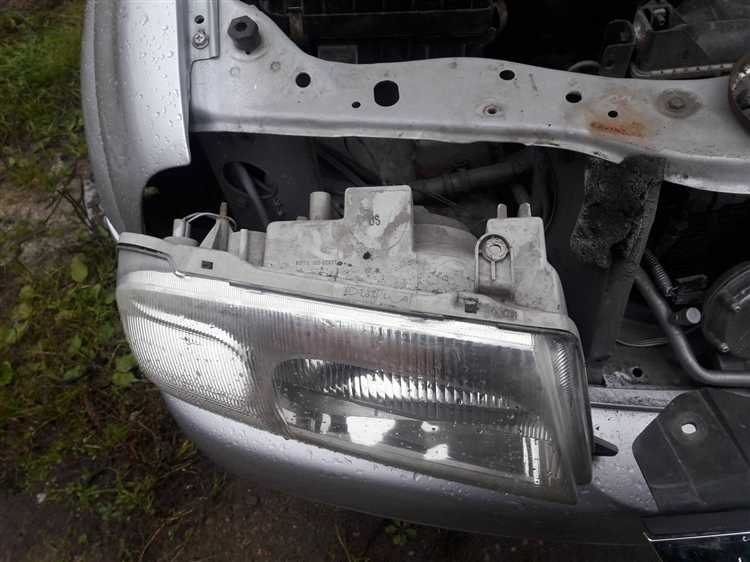

Как открутить болты крепления и извлечь фару

Сначала выкрутите два верхних болта, расположенных под капотом, рядом с усилителем передней панели. Один из них находится ближе к радиаторной решётке, второй – ближе к крылу. При демонтаже важно придерживать фару, чтобы избежать её падения после удаления последнего крепежа.

Затем аккуратно открутите нижний болт, расположенный под блок-фарой. Доступ к нему возможен только после снятия бампера. Примените удлинённый вороток или гибкий удлинитель, так как пространство ограничено.

После удаления всех болтов аккуратно потяните фару на себя. При сопротивлении не применяйте силу – проверьте, не остался ли дополнительный фиксатор или защёлка. Иногда корпус фары зацепляется за направляющую или резиновую втулку, удерживающую её на месте. В таком случае слегка раскачайте фару в стороны, чтобы освободить её.

Извлеките блок-фару и отложите её на чистую мягкую поверхность, чтобы не повредить стекло и корпус. После этого можно переходить к дальнейшему обслуживанию или замене элемента.

Что осмотреть при снятии фары на наличие повреждений

Осмотрите уплотнительные резинки и прокладки. Они должны сохранять эластичность и целостность, отсутствие трещин и изломов. Нарушение герметичности уплотнений часто вызывает запотевание и коррозию внутри фары.

Проверьте состояние отражателя и стекла внутри фары. Отражатель не должен иметь потускнений, царапин или следов коррозии, так как это снижает яркость света. Стекло или пластиковая линза должны быть прозрачными без мутности и царапин.

Особое внимание уделите электропроводке и разъемам. Осмотрите провода на предмет оголенных участков, трещин изоляции, следов коррозии контактов и надежности соединений. Поврежденные контакты вызывают нестабильную работу ламп.

Проверьте крепежные элементы – болты, защелки и винты. Убедитесь в отсутствии ржавчины, деформаций и повреждений резьбы, которые могут осложнить последующую установку фары.

При обнаружении повреждений важно определить их характер и степень влияния на работу фары. Например, мелкие царапины на корпусе можно отполировать, а для трещин или сколов лучше заменить поврежденные элементы или всю фару.

Как установить фару обратно и отрегулировать свет

Перед установкой убедитесь в целостности уплотнителей и правильном положении разъёмов. Неплотное прилегание ухудшит герметичность и приведёт к запотеванию.

1. Подсоедините все электрические разъёмы к фаре, проверяя фиксирующие защёлки.
2. Аккуратно вставьте фару в посадочное место, совместив монтажные отверстия с крепежными точками кузова.
3. Закрутите болты крепления в следующем порядке: сначала верхний, затем нижний, не затягивая окончательно.
4. Выставьте фару по месту, проверяя зазоры с кузовом с обеих сторон.
5. После точной подгонки затяните все болты с рекомендованным моментом затяжки – 8-10 Н·м.
6. Установите обратно декоративные крышки и элементы, снятые для доступа.

Для регулировки света понадобится ровная вертикальная поверхность и расстояние около 5 метров от неё.

• Установите автомобиль на ровной площадке, приблизительно перпендикулярно стене.
• Отметьте на стене уровень центра фары и вертикальную ось, соответствующую середине автомобиля.
• Включите ближний свет и откройте капот для доступа к регулировочным винтам на фаре.
• Поворачивайте горизонтальный винт для сдвига пучка света влево или вправо до совмещения с вертикальной отметкой.
• Поворачивайте вертикальный винт, чтобы линия светового пучка совпала с горизонтальной отметкой или была немного ниже, обеспечивая безопасное освещение дороги без ослепления встречных водителей.
• Проверьте симметрию света обеих фар и при необходимости повторите регулировку.

После завершения установки и регулировки выполните пробный выезд в тёмное время для контроля правильности освещения и устранения возможных дефектов.

Вопрос-ответ:

Какие инструменты потребуются для снятия фары на Hyundai i40?

Для демонтажа фары понадобятся крестовая и плоская отвертки, набор ключей (обычно 10 и 12 мм), а также торцевой ключ с удлинителем. Иногда пригодится пластиковая лопатка, чтобы аккуратно отсоединить разъёмы и снять клипсы без повреждений. Все инструменты должны быть под рукой, чтобы не отвлекаться в процессе работы.

Как правильно отключить электропитание перед снятием фары?

Перед началом работы необходимо отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электрической системы. После этого следует аккуратно отсоединить разъёмы питания от фары, нажав фиксирующие защёлки и не тянув за провода напрямую. Только после этого можно приступать к откручиванию креплений фары.

Нужно ли снимать передний бампер для доступа к болтам крепления фары?

В большинстве случаев доступ к верхним и боковым болтам крепления фары есть через капот, а нижние болты могут быть скрыты под передним бампером. Для Hyundai i40 часто требуется частичное снятие бампера, чтобы добраться до нижних крепежных элементов, особенно если речь идёт о более старых моделях. Снятие бампера выполняется после откручивания фиксирующих винтов и снятия крепёжных клипс, с осторожностью, чтобы не повредить детали.

Какие признаки указывают на необходимость проверки состояния фары при её снятии?

При демонтаже фары следует внимательно осмотреть корпус на наличие трещин, царапин и помутнений, проверить герметичность уплотнителей и отсутствие влаги внутри. Также важно осмотреть разъёмы и проводку на признаки коррозии или повреждений. Если обнаружены дефекты, рекомендуется заменить повреждённые элементы или саму фару, чтобы сохранить правильную работу осветительной системы.

Как правильно установить фару обратно и настроить свет после монтажа?

После установки фары на место нужно затянуть все крепежные болты равномерно, избегая перекосов. Затем подключить все разъёмы питания. Для настройки угла света необходимо использовать специальные регулировочные винты — один для вертикального, другой для горизонтального положения луча. Настройку проводят на ровной поверхности перед стеной на расстоянии примерно 3–5 метров, ориентируясь на заводские отметки, чтобы свет не слепил встречных водителей и обеспечивал хорошее освещение дороги.

Какие инструменты нужны для снятия фары на Hyundai i40?

Для выполнения этой задачи потребуются крестовая отвертка, набор ключей или трещотка с головками на 10 мм, а также пластиковая лопатка для аккуратного отсоединения клипс и разъемов. Наличие перчаток поможет избежать повреждений рук и загрязнений на поверхности фары. Иногда понадобится домкрат и подставки, если для удобства придется приподнять переднюю часть автомобиля. Также полезно иметь под рукой чистую тряпку для защиты краски и детали во время работы.

Как правильно отключить электропроводку при снятии фары на Hyundai i40, чтобы избежать повреждений?

Перед отключением проводов важно убедиться, что зажигание выключено и ключ вынут из замка. Разъемы следует аккуратно разъединять, нажав фиксирующие защелки, не применяя чрезмерной силы, чтобы не повредить пластиковые части. Если соединение кажется тугим, можно слегка покачать разъем из стороны в сторону, избегая рывков. Во время работы желательно держать проводку за корпус разъема, а не за провода, чтобы не нарушить контакт. После отсоединения рекомендуется осмотреть разъемы на предмет загрязнений и при необходимости очистить их сухой кисточкой или сжатым воздухом.
