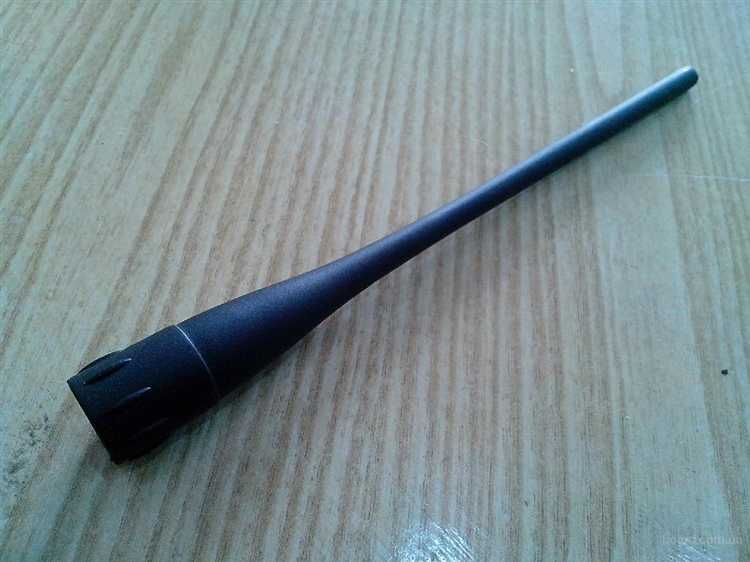

Противовес для антенны портативной рации как работает

Антенна портативной рации не всегда имеет эффективную связь с землёй. Особенно это касается четвертьволновых антенн, которые по конструкции требуют наличия второго полюса – виртуального зеркала, компенсирующего отсутствие заземления. Эту функцию выполняет противовес, представляющий собой проводник определённой длины, подключённый к «земле» антенны.

Противовес необходим для формирования полноценной системы излучения. Без него часть энергии отражается обратно в передатчик, что снижает дальность связи и может повредить выходной каскад. Для раций на частоте 144 МГц длина противовеса должна составлять приблизительно 50 см, а для частоты 27 МГц – около 2,7 м. Использование провода другой длины или неправильное подключение приводит к смещению резонанса и росту КСВ (коэффициента стоячей волны).

Наилучший эффект достигается при использовании нескольких противовесов, расположенных веером под углом 120–150° друг к другу. Это создаёт симметричное поле и улучшает согласование. В условиях городской застройки, где антенна часто располагается вблизи металлоконструкций, наличие правильно выполненного противовеса позволяет существенно снизить влияние помех и нестабильного заземления.

Если корпус рации соединён с антенной напрямую, противовес подключают к минусу антенны или к соответствующему контакту антенна-разъёма. При использовании внешней антенны с кабелем желательно подключать противовес на стороне антенны, а не на корпусе рации, чтобы избежать паразитных токов на оплётке.

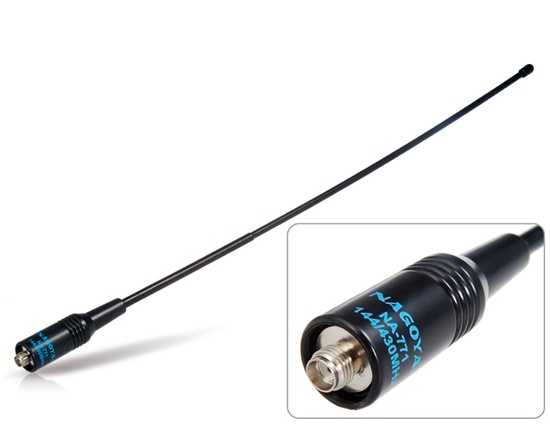

Зачем нужен противовес в портативной антенне

Противовес в портативной антенне выполняет функцию электрического эквивалента второй половины диполя. Поскольку корпус рации и сама антенна не образуют полноценной антенной системы, противовес компенсирует это ограничение, обеспечивая путь возврата для токов, протекающих по антенне во время передачи.

Отсутствие или неэффективность противовеса приводит к значительным потерям. Часть мощности не излучается, а рассеивается в виде тепла, что снижает дальность связи. Кроме того, ухудшается согласование антенны с передатчиком, повышается КСВ, возрастает нагрузка на выходной каскад рации.

Оптимальная длина провода-противовеса зависит от рабочей частоты. Например, для диапазона 144 МГц эффективен провод длиной около 50 см, а для 27 МГц длина должна быть около 2,6 м. Подключение противовеса осуществляется к общему (минусовому) контакту антенного разъёма, при этом важно обеспечить хороший электрический контакт.

Использование нескольких проводов, расположенных под углом друг к другу, улучшает диаграмму направленности и снижает уровень излучения в нижние полусферы. На практике это особенно полезно при работе из помещений или с земли, где отражения могут вносить искажения.

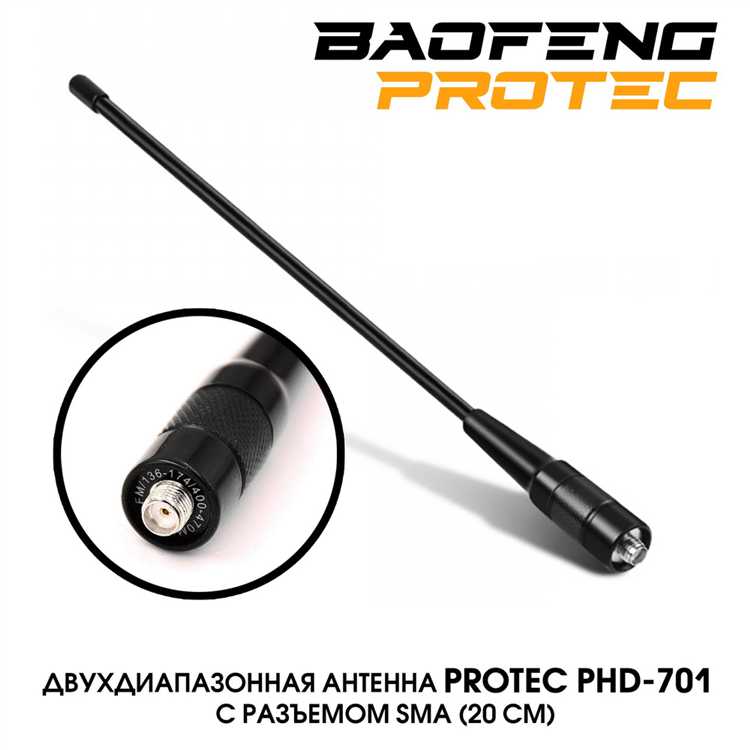

Принцип работы противовеса с четвертьволновой антенной

Четвертьволновая антенна представляет собой вертикальный проводник длиной λ/4, подключённый к передатчику или приёмнику. При отсутствии заземления такая антенна требует использования противовеса, выполняющего функцию отражающего элемента для формирования полной волновой структуры.

Противовес компенсирует отсутствие второй половины диполя. Он создаёт имитацию зеркального продолжения антенны, обеспечивая симметричное распределение тока относительно точки питания. Без него часть ВЧ энергии теряется в корпусе рации или в теле оператора, что снижает КПД и ухудшает согласование.

Электрически противовес должен иметь сопоставимую длину с длиной самой антенны – около λ/4. Например, для диапазона 145 МГц (VHF) длина противовеса должна быть около 50 см. При использовании нескольких противовесов (обычно 2–4) они размещаются под углом 120–180 градусов относительно антенны, что улучшает диаграмму направленности и снижает сопротивление в точке питания.

Контакт между противовесом и общим проводом питания должен быть максимально надёжным. Использование плетёного кабеля или медных проводников предпочтительно. При питании антенны через коаксиальный кабель экран должен быть соединён с точкой подключения противовеса, иначе токи на оплётке приведут к искажению диаграммы и нежелательным излучениям.

В условиях портативного использования (например, при размещении антенны на штативе) противовесы можно закрепить на нижней части крепления и расправить по земле. При использовании на ходу допустимо применить гибкий провод длиной λ/4, опущенный вертикально вниз от точки подключения.

Как влияет длина противовеса на согласование антенны

Длина противовеса напрямую влияет на волновое сопротивление антенны и её способность эффективно передавать и принимать сигнал. При использовании четвертьволновой антенны оптимальная длина противовеса должна быть сопоставима с длиной самой антенны, то есть около 1/4 длины волны на рабочей частоте.

Например, для диапазона 144 МГц длина волны составляет примерно 2,08 метра. Четверть этой длины – около 52 см. Такой противовес создаёт необходимую зеркальную плоскость и приближает входное сопротивление антенны к 50 Ом, что соответствует импедансу большинства портативных радиостанций и коаксиальных кабелей.

Если противовес слишком короткий, реактивная составляющая импеданса возрастает, и согласование ухудшается. Это приводит к увеличению КСВ, снижению выходной мощности и ухудшению приёма. Слишком длинный противовес также вызывает смещение резонансной частоты и увеличение потерь.

Рекомендуется использовать один или несколько противовесов длиной в диапазоне от 0,23 до 0,27 длины волны в зависимости от окружающих условий. Более точная настройка возможна с использованием антеннного анализатора: длину противовеса подбирают экспериментально, добиваясь минимального значения КСВ в нужной точке диапазона.

Также важно учитывать ориентацию провода: он должен быть максимально прямолинейным и удалённым от тела оператора и металлических предметов. Неровности, изгибы и контакт с рукой могут существенно повлиять на эффективность согласования.

Типы проводов и материалов для изготовления противовеса

Для изготовления противовеса подходят одножильные и многожильные провода из меди, меди с лужением или нержавеющей стали. Наиболее предпочтителен медный провод сечением от 1 до 2,5 мм². Он обладает низким сопротивлением и устойчив к коррозии при использовании вне помещений.

Медный одножильный провод удобен для стационарного размещения. Он сохраняет форму и легко фиксируется в нужном положении. Для временного применения, например, в походных условиях, лучше подойдёт многожильный гибкий провод – его проще сматывать и транспортировать.

Если необходима повышенная устойчивость к влаге и механическим повреждениям, используют лужёную медь. Лужение защищает от окисления, особенно в условиях повышенной влажности. При отсутствии меди возможна замена на нержавеющую сталь, но следует учитывать, что её сопротивление выше, что может повлиять на согласование.

Длина провода выбирается в зависимости от рабочей частоты. Например, для диапазона 145 МГц длина провода противовеса составляет около 50 см (четверть длины волны). Для универсальности можно использовать провод длиной до 1 метра с возможностью укорочения.

Изоляция провода необязательна, но при прокладке рядом с токопроводящими или острыми поверхностями рекомендуется использовать провод в ПВХ-оболочке или термоусадке. Это снижает риск короткого замыкания и повышает долговечность.

Способы подключения противовеса к антенне рации

Для подключения противовеса к антенне портативной рации чаще всего используется точка заземления на корпусе разъёма антенны. В большинстве моделей с разъёмом SMA применяется внешняя металлическая резьба (SMA-female), к которой можно напрямую подсоединить провод противовеса с помощью обжатого клеммного кольца или зажима типа «крокодил».

Если разъём закрыт пластиковой оболочкой, и доступ к металлической части ограничен, практикуется установка тонкой металлической пластины между корпусом рации и гайкой крепления антенны. К этой пластине припаивается или прикручивается провод противовеса. Это обеспечивает контакт с «землёй» антенны без модификации самой рации.

При использовании внешнего переходника (например, SMA-female to BNC), удобным вариантом является пайка провода противовеса к металлической оплётке переходника. Такой способ обеспечивает стабильный контакт и удобен в полевых условиях.

Для временного подключения допустимо использовать самодельный зажим, фиксирующий провод противовеса к металлической части антенны. Однако этот способ нестабилен и может привести к ухудшению параметров антенны при малейшем смещении контакта.

Независимо от способа подключения, длина провода должна соответствовать расчётной четверти длины волны рабочей частоты. Контакт должен быть надёжным, с минимальным переходным сопротивлением. При использовании многожильного провода рекомендуется лужение концов во избежание ослабления соединения.

Как правильно разместить противовес при использовании рации

Размещение противовеса влияет на эффективность антенны и качество связи. Его положение должно обеспечивать оптимальный баланс и согласование с излучателем.

Основные правила размещения противовеса:

• Противовесы следует располагать горизонтально или с минимальным наклоном от точки крепления антенны.
• Длина каждого противовеса должна соответствовать четверти длины волны рабочего диапазона.
• Если используется несколько противовесов, они должны быть равномерно разведены под углом 90–120° для формирования симметричной системы.
• Минимальное расстояние от металлических предметов и земли – не менее 0,5 метра, чтобы избежать влияния на параметры антенны.

Варианты размещения противовеса на практике:

1. Один противовес – закрепляется горизонтально или с небольшим уклоном вниз от основания антенны.
2. Несколько противовесов – разводятся по сторонам, создавая подобие «земельного экрана» для улучшения согласования.
3. При использовании переносных или накидных антенн противовесы могут быть уложены на ткань или другую изолирующую поверхность, избегая прямого контакта с металлом.

Дополнительные рекомендации:

• Провода противовесов должны быть максимально прямыми и без резких перегибов.
• Крепление должно быть надежным, без люфта, чтобы противовес не менял положение во время работы.
• При частом переносе рации удобно использовать складные или съемные противовесы, позволяющие быстро настроить антенну на место.

Правильное размещение противовеса минимизирует потери сигнала, снижает уровень помех и обеспечивает стабильную связь в различных условиях эксплуатации.

Ошибки при использовании противовеса и их последствия

Неправильный монтаж противовеса снижает эффективность работы антенны и увеличивает потери сигнала. Основные ошибки:

• Отсутствие противовеса приводит к нарушению баланса антенны, увеличению КСВ и перегреву выходного каскада рации.
• Неподходящая длина провода вызывает искажения импеданса. Слишком короткий противовес ухудшает согласование, слишком длинный – создает паразитные резонансы.
• Некачественное соединение вызывает дополнительные потери и нестабильность сигнала. Контакты должны быть надежными и минимально окисленными.
• Размещение противовеса вблизи металлических предметов и других проводников изменяет радиационную диаграмму, снижает дальность связи и увеличивает уровень помех.
• Использование неподходящих материалов (тонкий или плохо экранированный провод) увеличивает сопротивление, что снижает эффективность излучения.

Последствия ошибок проявляются в виде:

1. Повышенного КСВ, что может привести к выходу из строя передатчика.
2. Сниженного радиуса действия рации из-за ухудшения передачи и приема сигнала.
3. Увеличения уровня помех и ухудшения качества связи.
4. Нестабильной работы устройства при изменении положения или окружения.

Для предотвращения ошибок следует:

• Точно рассчитывать длину противовеса в соответствии с рабочей частотой.
• Использовать качественные соединения и защищать контакты от коррозии.
• Избегать контакта провода с металлом и других проводящих объектов.
• Применять провода с минимальным сопротивлением и прочной изоляцией.

Вопрос-ответ:

Для чего нужен противовес в антенне портативной рации?

Противовес служит балансирующим элементом, который компенсирует отсутствие земли или металлической поверхности при работе антенны. Он помогает сформировать правильный токовый режим и улучшает излучение сигнала, обеспечивая более стабильную и качественную связь.

Как влияет длина противовеса на работу антенны рации?

Длина противовеса тесно связана с частотой передачи и согласованием антенны. Если длина слишком мала или велика, появляется несоответствие импедансов, что ведет к отражению сигнала и снижению дальности связи. Оптимальная длина противовеса часто близка к четверти длины волны, используемой в диапазоне работы рации.

Можно ли использовать любые материалы для изготовления противовеса?

Материал противовеса должен обладать хорошей электропроводностью и механической прочностью. Обычно используют медь или алюминий, реже — сталь с покрытием. Изоляция и защита от коррозии важны для сохранения работоспособности и долговечности противовеса в условиях эксплуатации.

Как правильно разместить противовес относительно антенны портативной рации?

Противовес обычно располагается так, чтобы отходить от основания антенны под прямым углом или немного вниз. Это обеспечивает минимальное влияние на излучение и снижает потери. Неровности и изгибы провода противовеса могут ухудшать характеристики, поэтому его нужно располагать максимально ровно и свободно, избегая контакта с металлическими предметами.

Какие ошибки при подключении противовеса чаще всего снижают качество связи?

Частые ошибки — неправильная длина провода, плохой контакт с антенной, а также укладка провода с перекрутками или близко к металлическим поверхностям. Эти ошибки приводят к искажению согласования, увеличению коэффициента стоячей волны, и в итоге уменьшают дальность и стабильность передачи сигнала.
