Коленчатый вал – ключевой элемент двигателя Лады Приоры, преобразующий возвратно-поступательное движение поршней в вращательное. В Приоре используются коленвалы с различной конструкцией и материалами, что влияет на долговечность и динамику автомобиля.
Стандартный коленвал изготовлен из высокопрочной стали методом ковки, обеспечивает надежную работу при стандартных нагрузках. Его масса и балансировка рассчитаны на моторы объемом 1.6 литра, распространенные в Приоре.
Усиленные варианты применяются в тюнинге или при эксплуатации в жестких условиях. Они отличаются увеличенным диаметром шеек и улучшенной обработкой поверхности для снижения износа. Такие коленвалы выдерживают повышенные обороты и нагрузку, снижая риск деформаций.
Характеристики коленчатого вала – диаметр шеек, количество противовесов, масса и балансировка – определяют вибрации и ресурс двигателя. При выборе запчастей важно учитывать модель двигателя и условия эксплуатации, чтобы сохранить оптимальную работу и предотвратить поломки.
Особенности конструкций коленчатого вала для двигателя Приоры
Коленчатый вал двигателя Приоры выполнен из стали с повышенной прочностью, что обеспечивает долговечность при стандартных нагрузках. Конструкция включает четыре коренных и три шатунных шейки, расположенных с равномерным углом 90 градусов, что характерно для рядного четырехцилиндрового мотора ВАЗ-21126.
Особенностью является применение балансировочных грузов на противовесах, снижающих вибрации при оборотах до 6000 в минуту. Допустимый износ шеек коленвала ограничен 0,03 мм, превышение этого значения требует проточки с последующим подбором ремонтных вкладышей.
Коленвал имеет два маслонасоса: один для подачи масла в шатунные и коренные подшипники, второй – для системы смазки фаз газораспределения. При замене рекомендуется выбирать детали с заводским клеймом и техническими допусками, чтобы избежать преждевременного износа.
Рекомендуется соблюдать зазор между шатунной шейкой и подшипником в пределах 0,015–0,040 мм. При большем зазоре возрастает риск гидроударов и быстрого износа. Конструкция позволяет ремонт с помощью наплавки и проточки, но частая необходимость ремонта указывает на проблемы с системой смазки или перегрев.
В отдельных модификациях Приоры применяются облегчённые коленвалы с уменьшенной массой противовесов для улучшения динамики двигателя, однако их ресурс ниже стандартных деталей. При тюнинге рекомендуется учитывать изменение баланса и возможно дополнительное уравновешивание.
Материалы изготовления и их влияние на ресурс коленвала
Для коленчатого вала двигателей ВАЗ-2170, 2171 и 2172 (Приора) применяются два типа материалов: высокопрочный чугун и легированная сталь. Выбор конкретного материала напрямую влияет на прочность узла, устойчивость к износу и срок эксплуатации.
Чугунные коленвалы используются на большинстве стандартных версий Приоры с атмосферными моторами. Основной материал – высокопрочный чугун марки ВЧ50 или аналогичный, отличающийся хорошей обрабатываемостью и достаточной механической прочностью для штатных режимов работы двигателя. Такой вал рассчитан на пробег около 150–200 тысяч километров при условии регулярного обслуживания и использования качественного масла.
Для версий с увеличенной мощностью или при доработках устанавливаются кованые стальные коленвалы. Обычно используется легированная сталь 40Х или 38ХН3МФА. Эти материалы обеспечивают высокую прочность на кручение и усталостную стойкость. Стальные коленвалы выдерживают повышенные нагрузки, подходят для турбированных и спортивных конфигураций моторов. Их ресурс может превышать 250 тысяч километров при грамотной эксплуатации.
При выборе коленчатого вала для замены или тюнинга важно учитывать тип материала и его соответствие планируемому режиму эксплуатации двигателя. Для стандартных моторов Приоры достаточно чугунного вала, тогда как при увеличении мощности рекомендуется переходить на кованый стальной аналог.
Размеры и геометрия коленвала: что важно учитывать при замене
При замене коленчатого вала на Приоре необходимо строго соблюдать заводские параметры детали. Несоответствие размеров может привести к сбоям в работе двигателя и ускоренному износу сопрягаемых элементов.
Основные размеры, требующие проверки:
- Диаметр коренных и шатунных шеек. Для стандартного коленвала ВАЗ-2170 (Приора) диаметр коренных шеек составляет 52 мм, шатунных – 45 мм. Допустимые ремонтные размеры уменьшаются на 0,25 мм, 0,5 мм, 0,75 мм или 1,0 мм, в зависимости от степени износа и предыдущих ремонтов.
- Конусность и овальность шеек. Максимально допустимое отклонение – не более 0,005 мм. Превышение этого показателя ведёт к падению давления масла и риску задиров.
- Соосность коренных шеек. При нарушении соосности возникают повышенные вибрации, что негативно влияет на ресурс мотора.
- Длина коленвала. Для стандартного мотора Приоры длина коленвала – около 590 мм, но при установке коленвалов с изменённым ходом поршня (например, для увеличения объёма) длина может отличаться.
- Радиус кривошипа (половина хода поршня). Стандартный ход – 75,6 мм, что соответствует рабочему объему 1,6 литра. Если устанавливается вал с увеличенным или уменьшенным ходом, требуется адаптация поршней и блока.
Дополнительно проверяют:
- Качество обработки масляных каналов. Засоры или заусенцы снижают циркуляцию масла.
- Состояние шпоночных пазов и посадочных мест для шкивов и маховика. Износ этих зон приводит к смещению фаз газораспределения.
Перед установкой нового или восстановленного коленчатого вала обязательно выполняется балансировка сборки. Это исключает вибрации и увеличивает срок службы двигателя.
Типы шпоночных и балансировочных устройств на коленвале Приоры
На коленчатом валу двигателя ВАЗ-2170 (Приора) предусмотрены шпоночные и балансировочные элементы, которые обеспечивают правильное положение шкивов, маховика и балансировку узла в целом. От исправности этих компонентов зависит стабильность работы силового агрегата и снижение вибраций.
Шпоночное соединение применяется для фиксации шкива коленчатого вала относительно его оси. На валу предусмотрен один шпоночный паз, куда устанавливается металлическая шпонка призматической формы длиной около 22 мм. Она фиксирует положение шкива газораспределительного механизма, исключая его проворот при работе двигателя. При износе шпонки или паза может возникать сбой фаз ГРМ, что приводит к нестабильной работе мотора и риску повреждения клапанов.
Балансировка коленвала на Приоре выполняется за счет специальных противовесов, отлитых вместе с шатунными и коренными щеками вала. Противовесы компенсируют вращательные и колебательные силы, возникающие при работе двигателя. Масса и геометрия противовесов рассчитаны таким образом, чтобы минимизировать вибрации на штатных оборотах. Дополнительно балансировка проводится на заводе методом сверления компенсационных отверстий в теле противовесов.
В некоторых модификациях Приоры (особенно с двигателями 1.6 16-клапанными) встречаются модели коленчатых валов, рассчитанные под установку балансирных валов. Эти элементы устанавливаются в блоке цилиндров и синхронизированы с коленчатым валом через отдельный привод. Их задача – гасить вторичные колебания и повысить плавность работы двигателя, особенно на высоких оборотах.
При замене или ремонте коленвала важно контролировать состояние шпоночного соединения и наличие всех балансировочных элементов. Поврежденная шпонка или ослабленная посадка шкива приводят к смещению фаз и повреждению двигателя. Нарушенная балансировка увеличивает вибрации и ускоряет износ опорных подшипников.
Признаки износа и повреждений коленчатого вала
Другой важный симптом – падение давления масла. При значительном износе шеек увеличиваются зазоры, что приводит к ухудшению смазки и падению давления в системе. Если индикатор давления масла загорается при горячем моторе или на холостом ходу, стоит проверить состояние коленвала и вкладышей.
Избыточные вибрации двигателя, особенно на средних и высоких оборотах, могут указывать на деформацию или биение коленвала. При диагностике с помощью микрометра или индикатора часового типа отклонение биения не должно превышать 0,03 мм.
Также настораживающим фактором является наличие металлической стружки в поддоне картера или на сливном магнитном болте. Это свидетельствует о разрушении антифрикционного слоя вкладышей и износе шеек.
Проверка состояния коленчатого вала проводится визуально и с использованием измерительного инструмента. На поверхностях шеек не должно быть задиров, царапин, раковин и следов перегрева. Синеватый оттенок металла указывает на перегрев, что снижает прочность и срок службы детали.
При капитальном ремонте обязательно измеряются диаметры коренных и шатунных шеек. Номинальные размеры для двигателя ВАЗ-21126 составляют 47,8 мм для коренных и 43,8 мм для шатунных шеек. Допустимый износ – не более 0,02 мм. Если износ превышает указанные допуски, вал необходимо шлифовать или заменять.
Несвоевременное выявление износа может привести к провороту вкладышей, заклиниванию двигателя и повреждению блока цилиндров. Регулярный контроль состояния коленчатого вала позволяет избежать дорогостоящего ремонта и сохранить ресурс мотора.
Совместимость коленчатого вала с разными модификациями двигателя Приоры
Двигатели ВАЗ-2170, устанавливаемые на Приору, имеют несколько модификаций, отличающихся по объему, системе питания и конструкции ГБЦ. Это влияет на выбор коленчатого вала при ремонте или замене.
На автомобилях Приора применяются моторы объемом 1.6 литра с индексами ВАЗ-21126 (16 клапанов), ВАЗ-21127 (с системой ЭСУД Bosch ME17.9.7) и ВАЗ-21116 (8 клапанов). Несмотря на схожую архитектуру, коленчатые валы между ними не всегда взаимозаменяемы.
Для 16-клапанных двигателей ВАЗ-21126 и ВАЗ-21127 используется коленчатый вал с ходом поршня 75,6 мм. Диаметр шатунных и коренных шеек составляет 43,5 мм и 47,8 мм соответственно. Эти валы взаимозаменяемы, но при замене необходимо учитывать комплектацию по маховику и шкиву – они могут отличаться по крепежным отверстиям.
Для 8-клапанного двигателя ВАЗ-21116 применяется коленвал с аналогичными параметрами, но возможны конструктивные отличия по шпонке, посадочным местам под шкив и маховик. При замене рекомендуется проверять совместимость конкретной партии запчасти.
Коленчатые валы от моторов ВАЗ-11183 (Калина) и ВАЗ-21114 частично схожи с валами Приоры, но их использование без точных замеров не рекомендуется – есть отличия в балансировке и обработке шеек.
Важно учитывать, что коленвалы для Приоры выпускаются как в стандартном размере, так и в ремонтных с увеличенным диаметром коренных и шатунных шеек. При установке нового вала требуется замер и подбор вкладышей соответствующего размера.
При планировании замены детали необходимо сверять маркировку коленвала, параметры посадочных мест и комплектацию привода ГРМ. Несоблюдение этих требований приведет к несоответствию по фазам газораспределения или проблемам с балансировкой двигателя.

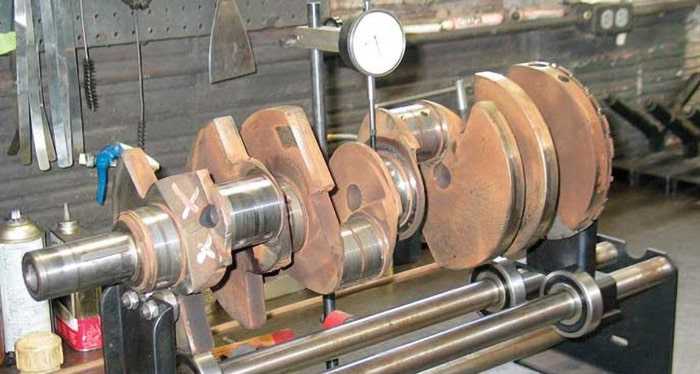

Рекомендации по выбору коленвала при ремонте и тюнинге
При замене или модернизации коленчатого вала на Приоре необходимо учитывать характеристики двигателя и цели эксплуатации автомобиля. Стандартные и усиленные варианты отличаются материалами, обработкой и параметрами балансировки.
Для базового ремонта штатного мотора 21126, 21127 или 21128 рекомендуется устанавливать оригинальный коленвал ВАЗ с маркировкой 11183-1005015 или 21126-1005015, если нет необходимости увеличивать мощность. Эти валы рассчитаны на стандартную нагрузку и сохраняют ресурс двигателя.
При выборе коленвала для тюнинга следует учитывать:
- Длина хода поршня. Для увеличения объёма двигателя применяют коленвалы с увеличенным радиусом кривошипа (83 мм и выше вместо стандартных 75,6 мм).
- Материал изготовления. Кованые или термообработанные валы (например, продукции «СТК», «АвтоВАЗ-Спорт») обеспечивают повышенную прочность при форсировании мотора.
- Балансировка. Для стабильной работы на высоких оборотах выбирают динамически отбалансированные модели с улучшенной обработкой шеек и противовесов.
Для турбированных версий и моторов, рассчитанных на обороты свыше 7000 об/мин, предпочтительны коленвалы из хромомолибденовой стали с повышенной жёсткостью. Стоит учитывать, что их установка требует тщательной подгонки сопряжённых деталей – вкладышей, маховика и шкива.
Также важно проверять соответствие размеров посадочных поверхностей. Допуск по диаметру шатунных и коренных шеек должен соответствовать классу двигателя (номинал, ремонтные размеры +0,25 мм, +0,5 мм и др.). Несоблюдение этого параметра приводит к ускоренному износу и снижению ресурса мотора.
Выбор коленвала должен учитывать совместимость с конкретной модификацией двигателя, типом блока цилиндров и конфигурацией поршневой группы. Для спортивных и гражданских версий оптимальные решения различаются, поэтому подбор выполняется индивидуально с учётом планируемых нагрузок.
Вопрос-ответ:
Какие типы коленчатого вала устанавливались на Приору с заводской сборки?
На заводе ВАЗ для автомобилей Лада Приора использовались стандартные коленчатые валы из высокопрочного чугуна или стали, в зависимости от модификации двигателя. Например, для моторов ВАЗ-21126 (1.6 литра, 16 клапанов) устанавливали вал со стандартным ходом поршня 75,6 мм. На Приорах с двигателями 1.6 8-клапанными также применялись валы аналогичной конструкции, но с упрощённой балансировкой.
Отличаются ли коленвалы Приоры 8 и 16 клапанов по конструкции?
Да, есть отличия. Коленчатые валы для 8-клапанных и 16-клапанных двигателей Приоры имеют одинаковый ход поршня — 75,6 мм, но разная балансировка и качество обработки поверхности. Валы для 16-клапанных моторов, как правило, точнее сбалансированы, поскольку двигатель развивает более высокие обороты. Также на некоторых версиях применяется дополнительная шпоночная фиксация для шестерни ГРМ.
Можно ли установить коленвал с увеличенным ходом на стандартный двигатель Приоры?
Да, установка так называемых «длинноходных» коленвалов возможна, но требует доработки двигателя. Например, часто ставят коленвал с ходом 82 мм от ВАЗ-21128 или аналогичных тюнинг-комплектов. При этом нужно учитывать высоту поршня, длину шатунов и возможное увеличение объёма камеры сгорания. Без таких доработок двигатель может не собрать правильные зазоры, что приведёт к поломкам.
Из какого материала изготавливаются коленчатые валы для Приоры?
Большинство стандартных коленвалов для Приоры производятся из ковкого чугуна с высокими прочностными характеристиками. Для усиленных версий и спортивных модификаций применяют кованую сталь, которая отличается большей устойчивостью к нагрузкам и износу. Такие детали стоят дороже, но лучше подходят для доработанных или форсированных моторов.
Как понять, что коленвал на Приоре требует замены?
Обычно поводом для замены коленвала служат следующие признаки: металлический стук в нижней части двигателя, сильная вибрация, повышенный расход масла, снижение давления масла и появление задиров на шейках коленвала при разборке. Также причиной может стать трещина или износ посадочных мест под сальники и шестерни. Если при демонтаже обнаруживаются серьёзные повреждения, вал менять обязательно.
