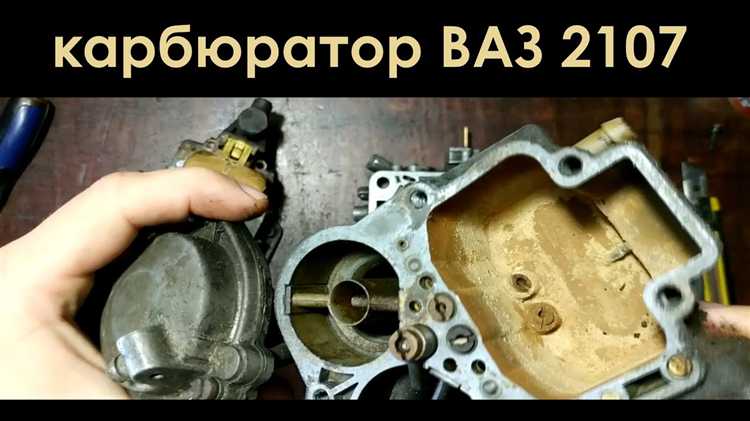

Карбюратор ВАЗ 2107 оснащён двухкамерной конструкцией, где первая камера работает постоянно, а вторая подключается только при необходимости. Основная задача второй камеры – обеспечить дополнительное количество топливной смеси при интенсивном нажатии на педаль газа. Это позволяет избежать обеднения смеси и провалов в тяге на высоких оборотах.
Вторая камера начинает открываться после достижения определённого положения дроссельной заслонки первой камеры. Это регулируется системой рычагов и вакуумным приводом. При частичном нажатии на педаль газа задействована только первая камера, что способствует экономичному расходу топлива. При дальнейшем открытии дроссельной заслонки, включается вакуумный механизм, который приоткрывает дроссель второй камеры, увеличивая подачу воздуха и топлива.
На моделях с карбюратором типа «Озон» вакуумный привод включает вторую камеру по разрежению во впускном коллекторе. При снижении давления за дроссельной заслонкой первой камеры создаётся вакуум, который втягивает мембрану и приводит в движение тягу второй камеры. Это обеспечивает плавное подключение второй ступени без рывков и резких изменений в динамике автомобиля.
Перед регулировкой карбюратора рекомендуется проверить работу вакуумного привода: при снятом шланге и нажатии на акселератор перемещения тяги второй камеры быть не должно. При подключении шланга и увеличении оборотов должно происходить плавное открытие второй заслонки. Наличие рывков, задержек или её полного отсутствия указывает на неисправность привода или утечку вакуума.

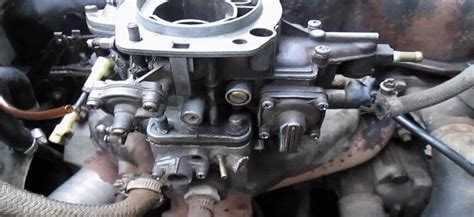

Когда и при каких условиях открывается вторая камера
Вторая камера карбюратора ВАЗ 2107 подключается к работе не сразу, а при достижении определённых условий, связанных с нагрузкой на двигатель и положением дроссельной заслонки. Её открытие контролируется механическим приводом, а также вакуумным устройством, обеспечивающим плавное срабатывание.
Основным фактором, запускающим вторую камеру, является значительное открытие дроссельной заслонки первой камеры – приблизительно на 60–70 %. В этот момент тяги и рычаги карбюратора приводят в действие вторую заслонку, и она начинает открываться. Одновременно с этим вакуумный корректор обеспечивает постепенное открытие, предотвращая резкое падение давления во впускном коллекторе.
В реальных условиях эксплуатации это происходит при интенсивном ускорении, резком нажатии на педаль газа или при движении в гору. Если водитель использует малую или среднюю нагрузку, вторая камера остаётся закрытой, чтобы сохранить экономичность. Таким образом, её работа включается только при необходимости увеличения объёма топливно-воздушной смеси.
Для корректной работы второй камеры важна герметичность вакуумной магистрали, правильная настройка рычажных тяг и отсутствие износа в оси заслонки. Нарушения в этих элементах могут привести к запаздыванию или преждевременному открытию, что негативно скажется на динамике и расходе топлива.

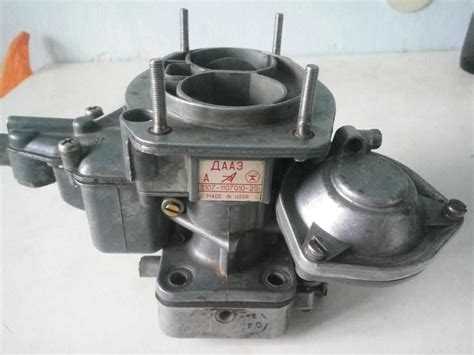

Механизм привода второй дроссельной заслонки
Начальная фаза открытия заслонок реализуется через педаль акселератора, при движении которой трос передаёт усилие на рычаг первой камеры. До определённого угла поворота вторая камера остаётся закрытой. Как только угол открытия первой заслонки достигает установленного значения (примерно 60–70% хода), задействуется кулачковый или рычажный упор, связанный с валом второй заслонки.
В этом моменте начинает срабатывать жёсткая передача усилия через переходной рычаг, который приводит в движение вал второй камеры. Таким образом, вторая заслонка начинает открываться неплавно, а резко, чтобы обеспечить резкое увеличение подачи воздушно-топливной смеси при высокой нагрузке.
Для стабильности работы и устранения рывков используются возвратные пружины, стабилизирующие положение заслонок в закрытом состоянии и при частичном открытии. Они подбираются по жёсткости таким образом, чтобы исключить преждевременное открытие второй камеры при незначительном нажатии на педаль газа.
Регулировка механизма возможна путём настройки длины тяги и положения упорных винтов. При некорректной регулировке может наблюдаться провал при резком нажатии на газ или, наоборот, преждевременное открытие второй камеры с последующим перерасходом топлива. Проверка точности срабатывания осуществляется визуально при полном ходе дроссельного рычага – открытие второй заслонки должно начинаться в конце хода первой.

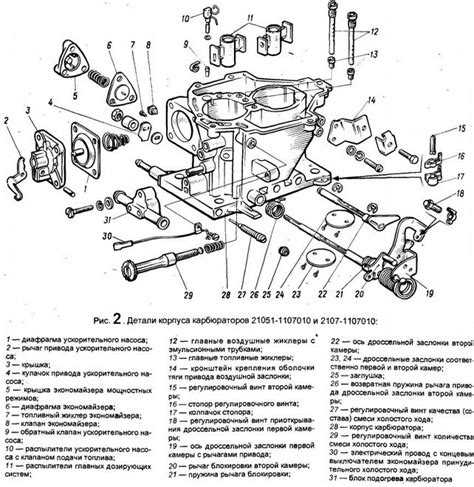

Роль вакуумного привода во включении второй камеры
Во второй камере карбюратора ВАЗ 2107 применяется вакуумный привод, обеспечивающий автоматическое открытие дроссельной заслонки при возрастании нагрузки на двигатель. Этот механизм активируется без участия водителя и зависит от уровня разрежения во впускном коллекторе.
Основные элементы вакуумного привода:
- вакуумная камера (диафрагменный механизм);
- тяга, соединяющая диафрагму с осью дроссельной заслонки второй камеры;
- вакуумный канал, идущий от смесительной камеры первой ступени к камере привода.
Принцип работы основан на изменении разрежения при резком открытии дроссельной заслонки первой камеры. Когда водитель нажимает педаль газа, поток воздуха через первую камеру возрастает, создавая сильное разрежение в соответствующем канале. Это разрежение передаётся в вакуумную камеру, вызывая деформацию диафрагмы.
Диафрагма перемещает тягу, которая, в свою очередь, поворачивает ось дроссельной заслонки второй камеры. Заслонка открывается плавно, в зависимости от степени разрежения и сопротивления возвратной пружины. Это позволяет избежать резкого перепада в подаче топливовоздушной смеси.
Корректная работа вакуумного привода зависит от герметичности мембраны, чистоты каналов и правильной регулировки длины тяги. Нарушение в одном из этих узлов может привести к запаздыванию открытия второй камеры или её полному отказу.
Для диагностики рекомендуется:
- проверить целостность вакуумного шланга и наличие разрежения на входе в камеру;
- убедиться в свободе хода тяги при создании разрежения вручную (через шприц);
- оценить отклик заслонки второй камеры при резком нажатии на газ на холостом ходу.
Своевременное обслуживание вакуумного привода гарантирует стабильную работу второй камеры и точное дозирование смеси при высоких нагрузках.
Отличия работы первой и второй камер в режиме нагрузки
При частичной нагрузке двигателя ВАЗ 2107 топливно-воздушная смесь поступает исключительно через первую камеру. Она оснащена экономайзером, системой холостого хода и дозирующими элементами, оптимизированными для экономичного расхода топлива. Смесь формируется более бедной, что снижает расход и обеспечивает устойчивую работу двигателя при небольших нагрузках.
При увеличении нагрузки и нажатии педали газа на 50–60% включается вторая камера. Её заслонка открывается за счёт вакуумного привода, реагирующего на разрежение во впускном коллекторе. Это происходит не мгновенно, а с задержкой, позволяющей избежать резкого перерасхода топлива.
Особенности работы второй камеры при нагрузке:
- Диффузор большего диаметра пропускает увеличенный объём воздуха.
- Форсунки обеспечивают обогащённую смесь для интенсивного разгона.
- Отсутствие системы холостого хода – вторая камера активна только при высоких оборотах и нагрузке.
- Быстрый отклик на изменение положения педали газа за счёт более агрессивной подачи топлива.
Таким образом, при высокой нагрузке обе камеры работают одновременно: первая – обеспечивает базовую подачу топлива, вторая – компенсирует дефицит смеси и улучшает динамику. При этом переход между режимами должен быть плавным, без провалов, что требует исправной работы вакуумного привода и чистых жиклёров.
Влияние второй камеры на расход топлива при ускорении
При резком нажатии на педаль газа дроссельная заслонка второй камеры начинает открываться, что приводит к поступлению дополнительного объёма воздуха и топлива в цилиндры. Это обеспечивает прирост мощности, но одновременно увеличивает мгновенный расход топлива. На карбюраторе типа ДААЗ-2107 с механическим или вакуумным приводом включения второй камеры расход возрастает на 15–25 % по сравнению с работой только первой камеры.
Основное влияние второй камеры проявляется при нагрузках, превышающих средние. На оборотах выше 3000 об/мин и при значительном открытии дросселя первая камера уже не способна обеспечить необходимую подачу смеси, и подключение второй становится обязательным. При этом работает дополнительный топливный жиклёр, форсунка ускорительного насоса и открывается вторая воздушная заслонка.
Если водитель часто использует резкое ускорение, например при обгоне или подъёме в гору, активация второй камеры становится регулярной. В таких условиях расход топлива может достигать 13–14 л/100 км, в то время как при равномерной езде на первой камере он составляет около 8–9 л/100 км.
Для снижения влияния второй камеры на расход рекомендуется избегать резких ускорений и поддерживать стабильную скорость. Также важно следить за состоянием диафрагмы вакуумного привода и уплотнений, чтобы исключить преждевременное или чрезмерное открытие второй заслонки.
Дополнительным фактором является износ распылителя и иглы жиклёра второй камеры. Их загрязнение или механическое повреждение могут привести к обогащению смеси, что напрямую сказывается на расходе. Регулярная проверка и настройка карбюратора позволяют минимизировать избыточный расход при подключении второй камеры.

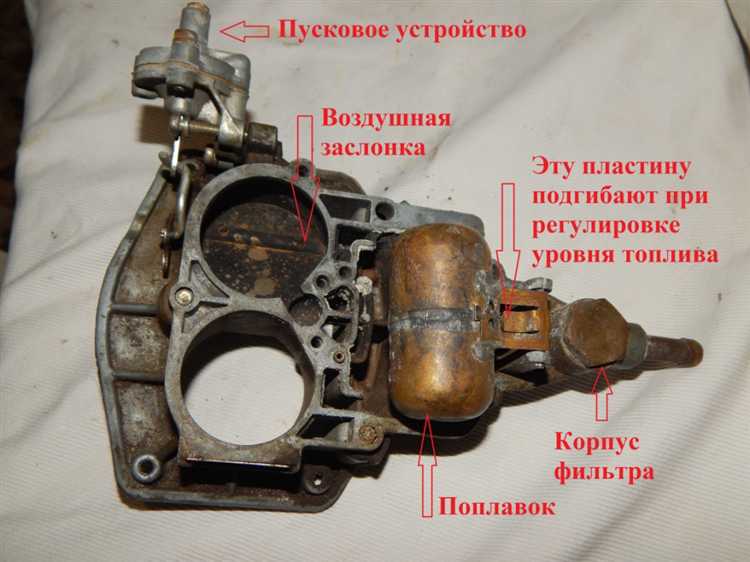

Регулировка момента открытия второй камеры
Момент открытия второй камеры карбюратора ВАЗ 2107 определяется положением вакуумного мембранного привода и упора заслонки. Для точной настройки необходимо обеспечить своевременное срабатывание вакуума, что влияет на динамику перехода с первой камеры на вторую.
Процесс регулировки начинается с проверки свободного хода рычага привода второй камеры. Оптимальный зазор между рычагом и упором должен составлять 1,5–2 мм. Если зазор меньше, вторая камера откроется преждевременно, что приведёт к чрезмерному расходу топлива при невысокой нагрузке.
Для регулировки ослабьте фиксирующий винт рычага и переместите упор таким образом, чтобы при положении дроссельной заслонки первой камеры на угол 50–60° вторая камера оставалась закрытой. При дальнейшем открытии заслонки вакуумный привод должен срабатывать и плавно раскрывать вторую камеру.
Проверку корректности настройки проводят на прогретом двигателе с использованием вакуумметра, подключаемого к камере мембранного привода. Давление вакуума должно достигать значения порядка 0,25–0,3 кгс/см² при угле открытия первой заслонки около 60°. При несоответствии – регулируют длину тяги или положение упора.
Недопустимо слишком позднее открытие второй камеры, так как это снижает мощность при высоких нагрузках и вызывает детонацию. Слишком раннее открытие увеличивает расход топлива и повышает токсичность выхлопа. После регулировки следует проверить плавность работы механизма и отсутствие заклиниваний.
Признаки неисправности второй камеры карбюратора
Нестабильная работа двигателя при увеличении нагрузки и ускорении указывает на проблемы во второй камере. При неисправности заметно снижение динамики разгона, двигатель может захлебываться или подергиваться.
Повышенный расход топлива без видимых причин свидетельствует о неправильной работе второй камеры, чаще всего из-за засорения жиклеров или нарушений регулировки момента её открытия.
Частые затруднения при переходе с первой камеры на вторую сопровождаются провалами оборотов и рывками. Это связано с несвоевременным или неполным открытием второй дроссельной заслонки.
Наличие чёрного сажи в выхлопных газах может указывать на чрезмерное обогащение смеси второй камерой вследствие неисправных игольчатых клапанов или изношенных уплотнений.
Рекомендуется проверить состояние мембраны вакуумного привода, так как её разрыв нарушает открытие второй камеры и снижает эффективность подачи топлива.
Для диагностики необходимо провести визуальный осмотр и чистку жиклеров, а также проверить регулировочные винты, контролируя момент открытия второй камеры в соответствии с заводскими нормами.
Проверка работы второй камеры без разборки
Для проверки функционирования второй камеры карбюратора ВАЗ 2107 без демонтажа следует провести несколько практических тестов на работающем двигателе.
1. Наблюдение за переходом на вторую камеру. При резком открытии дроссельной заслонки обороты двигателя должны кратковременно увеличиться, что указывает на срабатывание второй камеры. Отсутствие такого рывка часто свидетельствует о неполадках с вакуумным приводом или засорении жиклеров.
2. Проверка вакуумного привода. При работающем двигателе отсоедините вакуумный шланг от мембраны второй камеры и понюхайте воздух в этом месте. При исправном приводе в момент открытия второй камеры вакуум должен усиливаться. Если изменения вакуума нет, возможна протечка или разрыв мембраны.
3. Тест на изменение разрежения. Подключите к вакуумному штуцеру манометр или вакуумметр. При повышении нагрузки и открытии второй камеры на приборах должно наблюдаться характерное изменение давления. Отсутствие изменения указывает на неисправность в системе управления второй камерой.
4. Проверка динамики ускорения. При плавном увеличении подачи топлива и открытия второй камеры двигатель должен реагировать резче и без провалов. Задержка отклика или провал свидетельствует о частичной или полной блокировке второй камеры.
Все описанные способы позволяют оценить состояние второй камеры карбюратора без его разборки, что помогает быстро выявить причины нестабильной работы двигателя.
Вопрос-ответ:
Для чего вторая камера карбюратора ВАЗ 2107 и как она влияет на работу двигателя?
Вторая камера предназначена для подачи дополнительной топливовоздушной смеси при увеличении нагрузки на двигатель, например, при ускорении. Она открывается при определённых оборотах и давлении, обеспечивая более богатую смесь и повышая мощность мотора. Без работы второй камеры двигатель может испытывать недостаток топлива в динамических режимах, что снижает отзывчивость и динамику автомобиля.
Каким образом происходит открытие второй камеры карбюратора ВАЗ 2107?
Открытие второй камеры происходит за счёт вакуумного привода, связанного с диафрагмой. При достижении определённого уровня разрежения в первом канале, вакуум действует на мембрану, которая сдвигает рычаг и открывает дроссельную заслонку второй камеры. Это происходит при повышении нагрузки или увеличении оборотов двигателя, когда требуется дополнительное поступление смеси.
Какие признаки указывают на неисправность второй камеры карбюратора ВАЗ 2107?
Основные признаки неисправности включают провалы при разгоне, рывки, снижение мощности на высоких оборотах и нестабильную работу двигателя при нагрузке. Также может наблюдаться повышенный расход топлива или чёрный дым из выхлопной трубы. Такие симптомы часто связаны с заклиниванием заслонки, износом вакуумной мембраны или загрязнением жиклёров второй камеры.
Можно ли проверить работу второй камеры без разборки карбюратора?
Да, проверить можно несколькими способами. Один из методов — плавно нажать педаль газа и обратить внимание на момент изменения звука и изменения работы двигателя. При открытии второй камеры обороты должны немного повыситься, а отклик стать резвее. Также можно снять воздушный фильтр и визуально оценить движение дроссельной заслонки второй камеры при нажатии на газ. Если заслонка не открывается, вероятно, есть неполадки в приводе или вакуумной системе.
Как отрегулировать момент открытия второй камеры карбюратора ВАЗ 2107?
Регулировка момента открытия выполняется изменением натяжения возвратной пружины или положения рычага привода заслонки. Для этого необходимо ослабить фиксирующие элементы и сдвинуть рычаг так, чтобы заслонка открывалась при нужных оборотах двигателя — обычно это диапазон 3000–3500 об/мин. После регулировки нужно проверить работу на холостом ходу и под нагрузкой, чтобы исключить провалы или перебои в подаче топлива.
