Двухмассовый маховик (DMF) представляет собой компонент трансмиссии, предназначенный для снижения вибраций и ударных нагрузок, возникающих при работе двигателя внутреннего сгорания. В отличие от традиционного одномассового маховика, конструкция DMF состоит из двух частей, соединённых пружинной системой демпфирования. Это позволяет гасить крутильные колебания, передающиеся от коленчатого вала к коробке передач.
Наиболее часто двухмассовые маховики устанавливаются на дизельные двигатели, где крутящий момент значительно выше, а вибрации выражены сильнее. Однако они также применяются в бензиновых автомобилях, особенно в тех, где используются роботизированные и автоматические трансмиссии. Применение DMF улучшает плавность переключения передач и снижает шум при работе трансмиссии.
Срок службы двухмассового маховика обычно составляет от 150 000 до 200 000 км, однако при агрессивной манере вождения и частых перегрузках этот ресурс может сокращаться. Признаками износа служат характерные металлические стуки при запуске и остановке двигателя, вибрации при трогании, затруднённое переключение передач. При появлении таких симптомов рекомендуется провести диагностику, так как игнорирование может привести к разрушению маховика и повреждению коробки передач.
Ремонт DMF невозможен – при износе он подлежит полной замене. При замене рекомендуется устанавливать оригинальные детали или продукцию проверенных производителей, соответствующую OEM-спецификациям. В некоторых случаях допускается замена на комплект одномассового маховика с усиленным демпфером сцепления, однако такой подход оправдан только при существенной экономии и при отсутствии высоких требований к комфорту.
Принцип работы двухмассового маховика на примере сцепления
Двухмассовый маховик (DMF) используется в трансмиссии автомобилей с механической коробкой передач для сглаживания крутильных колебаний, передаваемых от двигателя на сцепление. Конструкция DMF включает две массы: первичную, соединённую с коленчатым валом, и вторичную, соединённую со сцеплением. Между ними располагается демпфирующий механизм, часто с несколькими пружинами различной жёсткости и масляным или консистентным наполнителем.
Во время работы двигателя пиковые крутильные колебания, возникающие на каждом такте сгорания, поглощаются демпфером между массами. Это снижает нагрузку на элементы сцепления и коробки передач, а также устраняет вибрации и шумы, особенно на низких оборотах.
Принцип действия DMF в связке со сцеплением можно описать поэтапно:
- Коленчатый вал передаёт вращение на первичную массу маховика.
- Пиковые моменты сглаживаются за счёт демпфирующих элементов между массами.
- Вторичная масса передаёт стабилизированное крутящeе усилие на диск сцепления.
- Диск сцепления соединяется с входным валом коробки передач, обеспечивая плавную передачу усилия.
Эффективность работы DMF во многом зависит от состояния демпфирующего блока. При износе пружин или утечке смазки происходит увеличение люфта между массами, что приводит к вибрациям, стукам и быстрому износу сцепления.
При диагностике неисправностей сцепления необходимо учитывать состояние DMF. Характерные признаки износа включают:
- металлические удары при запуске и выключении двигателя;
- плавающие обороты на холостом ходу;
- посторонние звуки при резком изменении нагрузки.
Замена DMF рекомендуется одновременно с заменой сцепления. При установке нового узла необходимо строго соблюдать момент затяжки болтов и порядок установки согласно рекомендациям производителя. Использование маховика с превышенным радиальным люфтом недопустимо – это приводит к разрушению демпфера и повреждению коробки передач.
Отличия двухмассового маховика от одномассового
Одномассовый маховик представляет собой цельный металлический диск, жестко связанный с коленчатым валом двигателя. Его основная функция – накопление и передача крутящего момента. Конструкция проста, износ минимален, но она плохо гасит вибрации, возникающие при работе двигателя на малых оборотах.
Двухмассовый маховик состоит из двух независимых масс, соединённых между собой демпферным механизмом. Его задача – гашение крутильных колебаний до попадания на сцепление и коробку передач. Это особенно важно для дизельных и турбированных бензиновых моторов с высоким моментом на низких оборотах.
- В конструкции двухмассового маховика используется пружинный демпфер, распределяющий нагрузку между первичной и вторичной массой. В одномассовом – вся нагрузка передаётся напрямую.
- Двухмассовый маховик снижает уровень шума и вибраций в трансмиссии, особенно при разгоне и на холостом ходу. Одномассовый этого не обеспечивает.
- Сцепление с двухмассовым маховиком подвержено меньшему износу, так как ударные нагрузки частично поглощаются во внутреннем демпфере. В случае с одномассовым они передаются прямо на ведомый диск сцепления.
- Ремонтопригодность выше у одномассового маховика: он поддаётся шлифовке, стоит дешевле и служит дольше. Двухмассовый не подлежит восстановлению и требует полной замены при износе.
- Установка двухмассового маховика рекомендуется при заводской комплектации автомобиля им. Замена на одномассовый может привести к повышенной шумности и снижению ресурса КПП.
При выборе между двухмассовым и одномассовым маховиком необходимо учитывать тип двигателя, стиль вождения и технические рекомендации производителя. Экономия на замене может обернуться увеличенным износом других элементов трансмиссии.

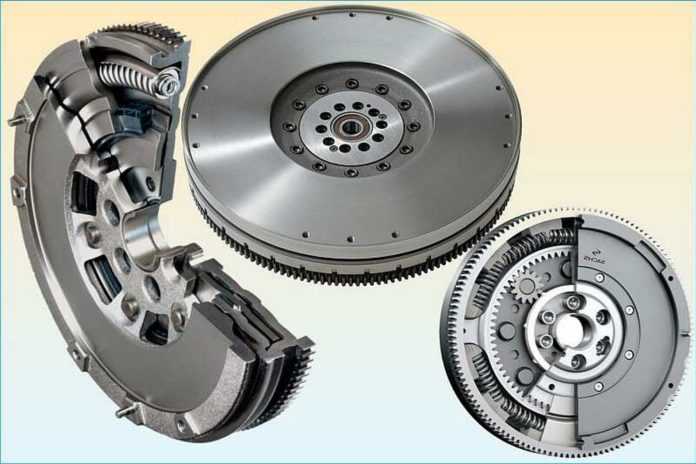

Для чего нужен двухмассовый маховик в конструкции трансмиссии
Двухмассовый маховик (ДММ) используется для гашения крутильных колебаний, возникающих в процессе работы двигателя внутреннего сгорания. Его основная функция – изоляция трансмиссии от пульсаций крутящего момента, что снижает вибрации и повышает плавность работы трансмиссионного узла.
На низких оборотах коленчатый вал двигателя испытывает наибольшие колебания. В классических схемах с одномассовым маховиком эти колебания передаются на коробку передач, вызывая гул, рывки и ускоренный износ шестерён. ДММ решает эту проблему за счёт разнесения массы на две части, соединённые между собой пружинной демпферной системой, которая работает как фильтр механических колебаний.
В конструкции трансмиссий с высоким передаточным числом, например, в шестиступенчатых и роботизированных КПП, ДММ позволяет избежать ударных нагрузок в моменты резкого изменения оборотов. Это особенно важно при частом движении в городских условиях, где мотор нередко работает на малых оборотах, а передача крутящего момента на сцепление должна быть максимально мягкой.
Применение ДММ также способствует снижению акустических шумов, особенно характерных для дизельных двигателей с высоким крутящим моментом. Это позволяет улучшить комфорт без необходимости в дополнительной шумоизоляции или перенастройке системы зажигания.
С точки зрения ресурса трансмиссии, ДММ уменьшает нагрузку на синхронизаторы, валы и шестерни, что даёт прибавку к долговечности узла при соблюдении заводских допусков и интервалов замены.
В условиях эксплуатации автомобилей с турбонаддувом, где момент резко возрастает уже с низких оборотов, ДММ играет ключевую роль в предотвращении пробуксовки сцепления и сокращает риск его перегрева при старте под нагрузкой.
Как двухмассовый маховик снижает вибрации и шум
Двухмассовый маховик состоит из двух отдельных масс, соединённых демпферной системой. Первая масса крепится к коленчатому валу двигателя, вторая – к сцеплению. Между ними размещаются пружины и демпфирующие элементы, поглощающие крутильные колебания.
Главная причина вибраций – неравномерность вращения коленчатого вала, особенно на низких оборотах. В классической конструкции эти колебания напрямую передаются на трансмиссию, что вызывает дрожание, шум и повышенную нагрузку на компоненты. В двухмассовом маховике энергия таких колебаний частично рассеивается за счёт подвижного соединения между массами и работы пружин. Это позволяет выровнять крутящий момент до того, как он поступит к сцеплению и КПП.
Эффект заметен при разгоне, трогании и движении на малых оборотах. Маховик сглаживает пики крутящего момента, снижая шум в коробке передач и устраняя механические удары, характерные для одномассовых решений.
Дополнительно уменьшается нагрузка на подшипники и синхронизаторы, поскольку отсутствуют резкие переходы между фазами вращения. Это особенно актуально в дизельных двигателях с высоким крутящим моментом, где вибрации проявляются интенсивнее.
Применение двухмассового маховика позволяет использовать более гибкие настройки двигателя – уменьшать холостые обороты без риска детонации или нестабильной работы. В результате повышается комфорт и снижается износ трансмиссионных компонентов.
Признаки неисправности двухмассового маховика
Один из первых признаков – металлический стук при запуске или остановке двигателя. Он может возникать из-за износа демпферных пружин, которые теряют способность гасить колебания.
При переключении передач может ощущаться рывок или вибрация, особенно на низких оборотах. Это связано с потерей эластичности внутреннего соединения между массами маховика.
Повышенный уровень вибраций в салоне или на рычаге КПП на холостом ходу указывает на разбалансировку или ослабление крепления маховика. В тяжелых случаях вибрации передаются на кузов и элементы подвески.
Длительное прокручивание стартера без уверенного запуска двигателя может быть вызвано тем, что одна из масс начинает проворачиваться относительно другой, снижая эффективность запуска.
Запах гари и перегрев сцепления могут появиться при сильном люфте между массами. Это приводит к некорректной работе сцепления и увеличению нагрузки на диск.
Если при нажатии на педаль газа на нейтральной передаче слышен нехарактерный гул, это может быть следствием разрушения внутреннего подшипника или чрезмерного износа поверхности маховика.
Игнорирование этих признаков ускоряет износ деталей трансмиссии и может привести к выходу из строя сцепления и коробки передач. При появлении хотя бы одного из описанных симптомов рекомендуется провести диагностику на СТО с использованием виброанализатора и проверки угла крутильного люфта маховика.
Диагностика состояния двухмассового маховика без разборки
Первичный метод оценки состояния двухмассового маховика – анализ вибраций и звуков при работе двигателя. Необходимо обратить внимание на металлический стук или дребезжание в зоне маховика, которые могут свидетельствовать о разрушении пружин демпфера.
Использование осциллографа для записи вибраций корпуса двигателя позволяет выявить аномалии в частотном спектре вращения. Появление резонансных пиков на частотах, кратных частоте вращения коленчатого вала, указывает на износ или повреждение элементов маховика.
Проверка люфта между ведущей и ведомой частью маховика возможна при помощи эндоскопа через технологические отверстия корпуса сцепления. Избыточный радиальный или осевой люфт превышает допустимые нормы и служит индикатором неисправности.
Диагностика с помощью сканера, считывающего данные с датчиков двигателя, помогает выявить нестабильную работу коленчатого вала, выражающуюся в ошибках по датчику коленвала и нестабильности оборотов холостого хода.
Тестирование на стенде или с помощью виброанализатора при имитации нагрузки позволяет оценить амплитуду и характер колебаний маховика. Повышенные вибрации на частоте вращения указывают на потерю демпфирующих свойств.
Регулярная диагностика без разборки позволяет выявить износ на ранних стадиях и избежать дорогостоящих ремонтов трансмиссии и двигателя.
Ресурс и условия, влияющие на срок службы двухмассового маховика
Средний ресурс двухмассового маховика в современных легковых автомобилях составляет от 120 до 180 тысяч километров пробега. Однако этот показатель существенно зависит от эксплуатации и технического обслуживания автомобиля.
Основным фактором, влияющим на износ, является стиль вождения. Частые резкие старты и остановки, а также неправильное использование сцепления ускоряют деградацию пружин и демпферных элементов маховика. При постоянных нагрузках на двигатель на низких оборотах повышается вероятность преждевременного выхода из строя компонентов.
Качество установки сцепления и грамотное техническое обслуживание напрямую влияют на срок службы. Неисправные или изношенные компоненты сцепления создают дополнительную вибрационную нагрузку на маховик, что приводит к его ускоренному износу.
В условиях эксплуатации с частыми пробками, городским циклом и постоянными остановками ресурс маховика снижается примерно на 30-40% по сравнению с движением по трассе с постоянной скоростью.
Рекомендуется регулярно контролировать состояние системы сцепления и своевременно заменять расходники, чтобы минимизировать нагрузку на двухмассовый маховик. Игнорирование вибраций, посторонних шумов и увеличенного люфта может привести к серьезным повреждениям и дорогостоящему ремонту.
Можно ли заменить двухмассовый маховик на обычный
Замена двухмассового маховика (ДММ) на одномассовый в большинстве случаев технически возможна, но требует тщательного анализа совместимости и условий эксплуатации. Двухмассовый маховик выполняет функцию гашения вибраций двигателя и снижает нагрузку на трансмиссию, чего одномассовый не обеспечивает.
При установке одномассового маховика необходимо учитывать изменение характеристик сцепления и работу трансмиссии. Часто требуется замена или доработка сцепления, так как конструкция сцепления для ДММ и обычного маховика отличается по усилиям и моменту инерции.
Также стоит проверить геометрические параметры маховика – диаметр, количество крепёжных отверстий, расстояние до нажимного диска, чтобы избежать несоответствий и проблем с посадкой деталей.
Преимуществом перехода на одномассовый маховик является более низкая стоимость замены и ремонта, а также упрощение конструкции. Однако увеличивается уровень вибраций и шумов, что влияет на комфорт и долговечность трансмиссии.
Рекомендуется проводить замену с использованием комплектов, специально разработанных для перехода с ДММ на одномассовый маховик, которые включают все необходимые детали и инструкции. Без такого подхода возможны преждевременный износ компонентов и поломки.
В некоторых случаях автопроизводители запрещают замену ДММ на одномассовый из-за конструктивных особенностей двигателя и трансмиссии. Перед выполнением замены важно ознакомиться с технической документацией и рекомендациями производителя конкретной модели автомобиля.
Вопрос-ответ:
Что такое двухмассовый маховик и зачем он устанавливается в автомобиль?
Двухмассовый маховик — это механизм, состоящий из двух соединённых между собой масс, которые могут вращаться с небольшим относительным смещением. Его основная задача — гасить вибрации и рывки, возникающие при работе двигателя, особенно на низких оборотах. Такой маховик снижает нагрузку на трансмиссию и сцепление, делая переключение передач более плавным и уменьшая износ деталей.
В чем основные отличия двухмассового маховика от обычного одномассового?
Основное отличие заключается в конструкции: одномассовый маховик — это единая жесткая деталь, которая соединяется с двигателем и трансмиссией напрямую. Двухмассовый маховик состоит из двух частей — первичной и вторичной массы, связанных упругим элементом. Благодаря этому двухмассовый маховик лучше поглощает вибрации и снижает шум, улучшая комфорт при вождении, особенно на автомобилях с мощными дизельными двигателями или турбированными бензиновыми моторами.
Как понять, что двухмассовый маховик нуждается в замене?
Признаки износа двухмассового маховика включают появление посторонних шумов — стуков или скрежета при работе двигателя, особенно на холостых оборотах, рывки и вибрации при переключении передач, а также нестабильную работу сцепления. Иногда возникает ощущение «подпрыгивания» или неравномерного вращения коленчатого вала. Для точного определения состояния маховика рекомендуется провести диагностику с использованием специального оборудования или проверить люфт между массами маховика.
Можно ли заменить двухмассовый маховик на обычный одномассовый?
Замена двухмассового маховика на одномассовый возможна, но не всегда целесообразна. Одномассовый маховик проще и дешевле, но он не гасит вибрации так эффективно. Это может привести к увеличенному износу трансмиссии и сцепления, а также снизить комфорт при езде. При замене стоит учитывать характеристики двигателя и трансмиссии, а также рекомендации производителя автомобиля.
Каков примерный срок службы двухмассового маховика и что влияет на его износ?
Средний ресурс двухмассового маховика зависит от условий эксплуатации и качества деталей, но обычно составляет от 100 до 150 тысяч километров пробега. Ускорить износ могут частые резкие разгоны и торможения, работа двигателя на повышенных оборотах, а также агрессивный стиль вождения. Эксплуатация автомобиля с неисправным сцеплением или неправильная установка маховика также сокращают срок службы.
Для чего в автомобиле устанавливают двухмассовый маховик?
Двухмассовый маховик служит для снижения вибраций и шумов, возникающих в трансмиссии. Он состоит из двух частей — основной массы, соединённой с двигателем, и ведомой части, связанной с коробкой передач. Между ними находится демпфер, который сглаживает колебания крутящего момента, передаваемого от двигателя. Это улучшает плавность хода, уменьшает нагрузку на элементы сцепления и коробки, а также способствует более комфортной работе силового агрегата.
Как определить, что двухмассовый маховик нуждается в замене?
Сигналом о неисправности могут стать посторонние звуки при работе двигателя, такие как гул, дребезжание или металлический стук в области сцепления. Также появляется ощущение вибраций на педали сцепления и рывки при переключении передач. Проверка проводится визуально и с помощью специальных приборов — измеряется люфт и состояние демпферных пружин. Если износ значительный, замена становится необходимой, так как неисправный маховик может привести к быстрому выходу из строя сцепления и других компонентов трансмиссии.
