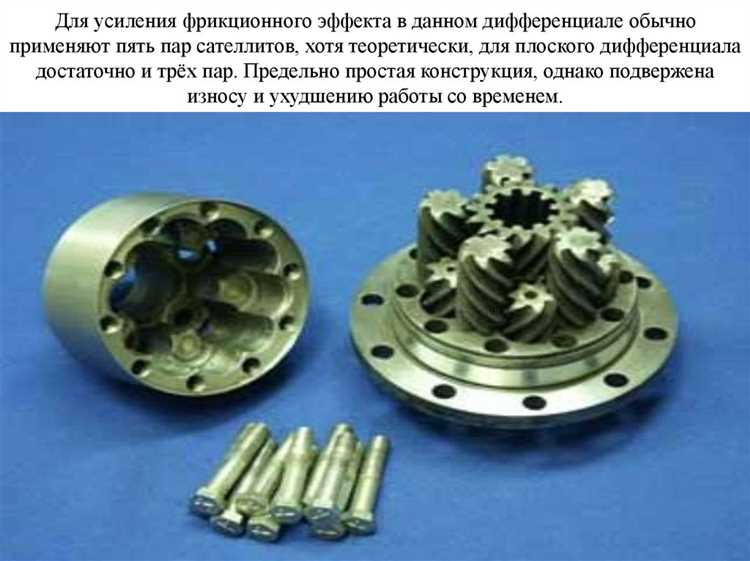

Что такое сателлит в автомобиле

Сателлит в автомобильной трансмиссии – это одна из ключевых деталей, обеспечивающая передачу крутящего момента между шестернями разного диаметра. Он входит в состав планетарной передачи и влияет на соотношение передач, что напрямую сказывается на динамике и экономичности работы двигателя.

В механизмах, где используется планетарная система, сателлиты вращаются вокруг своей оси и одновременно совершают движение вокруг центральной шестерни – солнечного колеса. Их точная геометрия и качество изготовления определяют плавность переключения передач и долговечность трансмиссии в целом.

Функции сателлитов включают распределение нагрузки между элементами передачи и обеспечение необходимого передаточного отношения. Для нормальной работы важно регулярное техническое обслуживание, включая контроль уровня и качества смазки, так как недостаток масла ведёт к ускоренному износу и выходу из строя.

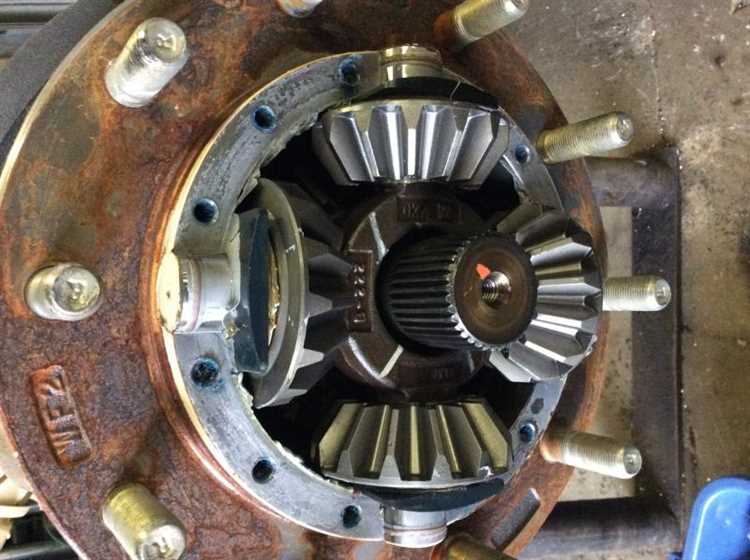

Конструкция сателлита и его место в коробке передач

Основные компоненты конструкции сателлита:

• Зубчатое колесо с высокой точностью обработки зубьев для обеспечения плавной передачи крутящего момента.
• Ось или штифт, на котором сателлит вращается внутри корпуса планетарной передачи.
• Подшипники или втулки, обеспечивающие минимальное трение и износ при вращении.

В коробке передач сателлиты размещаются вокруг солнечного колеса, между ним и внешним зубчатым колесом – короной. Такое расположение позволяет сателлитам одновременно контактировать с внутренней поверхностью короны и зубьями солнечного колеса, обеспечивая передачу и распределение вращательного движения.

Расположение и взаимодействие сателлитов в коробке передач:

1. Сателлиты закреплены на каретке, которая вращается вокруг оси всей планетарной передачи.
2. При вращении каретки сателлиты катятся по внутренней поверхности короны, передавая крутящий момент через зубья солнечному колесу.
3. Изменение скорости и направления вращения достигается за счет фиксации одного из элементов планетарного механизма – солнечного колеса, короны или каретки.

Рекомендуется контролировать состояние сателлитов при техническом обслуживании, так как износ зубьев или осевых втулок снижает эффективность передачи и увеличивает шумы в коробке передач.

Роль сателлита в передаче крутящего момента

В процессе работы сателлиты равномерно распределяют нагрузку по зубьям, что снижает износ и повышает долговечность трансмиссии. За счет вращения вокруг своей оси и движения вместе с планетарным мостом они обеспечивают плавное изменение передаточного отношения без прерывания передачи крутящего момента.

Конструктивно сателлиты обычно выполнены из легированных сталей с термообработкой, что гарантирует высокую прочность при сохранении точности зацепления. Размеры и число зубьев сателлитов напрямую влияют на итоговое передаточное число и эффективность передачи момента.

Для оптимальной работы важно обеспечить минимальные зазоры между сателлитами и сопряжёнными шестернями, что снижает потери энергии и предотвращает вибрации. Смазка сателлитов должна иметь стабильные вязкостные характеристики при рабочих температурах, чтобы поддерживать износостойкость и избежать перегрева.

Расположение и количество сателлитов выбираются исходя из требований к нагрузочной способности и габаритам трансмиссии. Увеличение количества сателлитов повышает равномерность распределения крутящего момента, снижая локальные нагрузки и повышая надёжность узла.

Взаимодействие сателлита с солнечной и коронной шестернями

Сателлит в планетарном механизме служит промежуточным звеном между солнечной и коронной шестернями. Он установлен на собственной оси, закрепленной в картере или на опорах планетарного ряда, и вращается вокруг нее.

Солнечная шестерня, расположенная в центре, передает вращательный момент на сателлиты посредством зацепления зубьев. Сателлиты, в свою очередь, через контакт с внутренними зубьями коронной шестерни передают усилие на внешний венец. За счет такого взаимодействия обеспечивается распределение нагрузки и изменение крутящего момента в трансмиссии.

Для эффективной работы зазор между зубьями сателлита и соседних шестерен должен строго соответствовать нормативам, обычно в пределах 0,1–0,3 мм, чтобы избежать преждевременного износа и обеспечить плавность передачи вращения.

Материалы сателлитов выбираются с учетом прочности и износостойкости, часто используются легированные стали с поверхностным цементированием. Точная обработка зубьев минимизирует вибрации и повышает долговечность всего механизма.

При эксплуатации необходимо контролировать смазку в зоне контакта сателлитов, так как недостаток масла ведет к увеличению трения и нагреву, что снижает ресурс деталей и повышает риск поломки.

Типы сателлитов и их отличия в механизмах автомобиля

Шестерёнчатые сателлиты – наиболее распространённый тип, применяемый в планетарных передачах. Они выполнены в виде зубчатых колёс малого диаметра, которые вращаются вокруг собственной оси и одновременно входят в зацепление с солнечной и коронной шестернями. Основная функция – передача вращательного движения с изменением крутящего момента и направления.

Валиковые сателлиты представляют собой ролики или цилиндрические элементы, которые взаимодействуют с внутренней поверхностью коронной шестерни. Их преимущество – снижение трения и повышение надёжности при высоких нагрузках, что актуально для трансмиссий с повышенным крутящим моментом.

Сателлиты с подшипниковой опорой оснащены встроенными подшипниками, обеспечивающими плавное и устойчивое вращение. Такие конструкции уменьшают износ и улучшают долговечность системы, что особенно важно для автоматических коробок передач и дифференциалов повышенного ресурса.

Гибридные сателлиты сочетают элементы шестерёнчатых и валиковых типов, применяются в специализированных трансмиссиях, где требуется одновременно высокая точность передачи и снижение механических потерь. Используются преимущественно в современных автомобилях с адаптивными коробками передач.

Выбор типа сателлита зависит от условий эксплуатации, требуемой долговечности и технических характеристик конкретного механизма. Для снижения износа рекомендуется использовать сателлиты с подшипниковыми опорами в сочетании с качественным смазочным материалом. В трансмиссиях с высокими нагрузками эффективнее применять валиковые или гибридные конструкции.

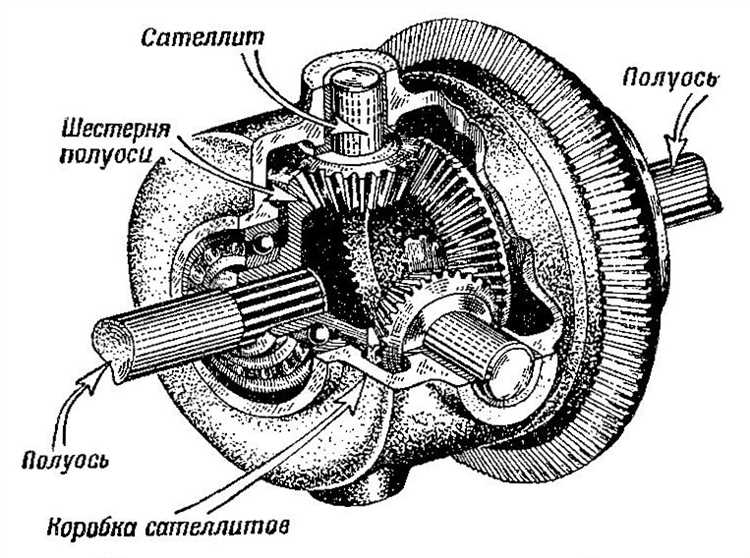

Причины износа сателлита и способы их диагностики

Сателлиты в автомобильных коробках передач испытывают значительные нагрузки, что приводит к их износу. Основные причины включают:

• Недостаточная смазка или использование неподходящего масла, вызывающее повышенное трение и перегрев.
• Механические повреждения вследствие попадания посторонних частиц или неправильной сборки.
• Перегрузки и резкие переключения передач, приводящие к микротрещинам и деформации зубьев.
• Нарушение допусков и износ сопряжённых деталей, вызывающие повышенные нагрузки на сателлиты.

Диагностика износа сателлитов включает несколько этапов:

1. Визуальный осмотр зубьев на наличие сколов, трещин и чрезмерного износа.
2. Проверка состояния масла на наличие металлической стружки и загрязнений.
3. Измерение геометрии зубьев с помощью специализированных инструментов (щупы, микрометры) для выявления износа и деформаций.
4. Анализ вибраций и шума в работе коробки передач, которые могут свидетельствовать о повреждении сателлитов.
5. Тестирование на стенде для проверки нагрузки и плавности вращения планетарного механизма.

Раннее выявление дефектов позволяет избежать серьёзных поломок и увеличить ресурс трансмиссии. Рекомендуется регулярная проверка масла и техническое обслуживание согласно регламенту производителя.

Методы замены и регулировки сателлита в трансмиссии

Для замены сателлита необходимо снять коробку передач или дифференциал в зависимости от конструкции трансмиссии. Первым этапом служит демонтаж корпуса дифференциала и очистка его от загрязнений и отработанного масла.

При осмотре нового сателлита проверяют его геометрию зубьев и отсутствие дефектов, таких как трещины или заусенцы. Установка выполняется с обязательным использованием новых подшипников и сальников, чтобы исключить люфты и утечки.

Регулировка положения сателлита заключается в установке регулировочных шайб или прокладок, обеспечивающих необходимый зазор между сателлитом, солнечной и коронной шестернями. Оптимальный зазор влияет на плавность работы и срок службы деталей.

Контроль правильности установки проводится с помощью щупа для измерения бокового зазора и индикатора часового типа для оценки биения зубьев. Рекомендуемый боковой зазор составляет от 0,05 до 0,15 мм в зависимости от модели трансмиссии.

После регулировки проверяют свободный ход и отсутствие посторонних шумов при вращении узла вручную. При необходимости корректируют зазор, меняя толщину регулировочных шайб.

Завершая процедуру, корпус дифференциала тщательно собирают и заливают новое масло с необходимыми вязкостными характеристиками согласно технической документации автомобиля.

Влияние состояния сателлита на плавность переключения передач

Износ зубьев сателлитов приводит к нарушению зацепления с солнечной и коронной шестернями, что вызывает шумы, вибрации и рывки при смене передач. Наличие зазоров из-за износа вызывает проскальзывание и задержки в передаче крутящего момента, ухудшая плавность переключения.

Коррозия и загрязнение поверхности сателлита увеличивают трение в зацеплении, способствуя ускоренному износу и возникновению заеданий. Это приводит к затрудненному переключению и возможному повреждению механизма коробки передач.

Для оценки состояния сателлита применяют визуальный осмотр зубьев, измерение зазоров и контроль шума в работе трансмиссии. При выявлении износа зубьев свыше 0,1 мм или деформаций рекомендуется замена сателлитов.

Регулярная смазка трансмиссии снижает трение и износ, поддерживая корректное функционирование сателлитов и улучшая плавность переключения передач.

Соблюдение технических требований к состоянию сателлитов обеспечивает стабильную работу трансмиссии и плавное переключение передач.

Особенности работы сателлита в различных типах трансмиссий

В планетарных механизмах автоматических трансмиссий сателлиты обеспечивают распределение крутящего момента между солнечной и коронной шестернями. В автоматах с гидротрансформатором сателлиты работают в условиях значительных нагрузок, что требует высокой точности зубчатых зацеплений и применения износостойких материалов для предотвращения быстрого разрушения.

В роботизированных коробках передач сателлиты используются реже, однако в многорежимных планетарных редукторах они обеспечивают плавное переключение ступеней за счет точного контроля положения и угловой скорости. Здесь важно минимизировать люфт и вибрации, для чего применяют подшипники с низким трением и механизмы обратной связи.

В вариаторах сателлиты отсутствуют как традиционные зубчатые элементы, вместо них используется иной принцип изменения передаточного числа, что исключает необходимость передачи момента через сателлиты. Это снижает шум и увеличивает ресурс трансмиссии, но требует других способов контроля передачи мощности.

В механических коробках передач с планетарными передачами сателлиты участвуют в формировании нескольких передаточных отношений, обеспечивая одновременную работу нескольких шестерен. Для повышения надежности рекомендуется регулярная проверка износа зубьев и контроль за состоянием смазки в картере.

Особое внимание уделяется точной центровке сателлитов относительно солнечной и коронной шестерен, что снижает динамические нагрузки и повышает долговечность трансмиссии в целом. Использование современных композитных материалов и улучшенных технологий термообработки зубьев значительно увеличивает срок службы сателлитов во всех типах трансмиссий.

Вопрос-ответ:

Что такое сателлит в конструкции автомобильной трансмиссии и какую функцию он выполняет?

Сателлит — это зубчатое колесо, которое входит в состав планетарной передачи. Оно вращается вокруг своей оси и одновременно вращается вокруг центрального колеса — солнечной шестерни. Благодаря этому сателлит передает крутящий момент между элементами трансмиссии, обеспечивая возможность изменения передаточного числа и направления вращения. В результате сателлит играет ключевую роль в распределении мощности и переключении передач.

Как меняется работа сателлита в различных типах трансмиссий, например, в механической и автоматической?

В механических коробках передач сателлиты чаще всего используются в дифференциалах, где они обеспечивают распределение крутящего момента между колесами. В автоматических трансмиссиях планетарные передачи с сателлитами применяются для изменения передаточных чисел без разрыва потока мощности. При этом сателлиты в автоматах работают в более сложных условиях, взаимодействуя с муфтами и тормозами для плавного переключения скоростей. Их конструкция и материалы могут отличаться в зависимости от нагрузки и требуемой долговечности.

Какие причины могут привести к повреждению или износу сателлита в коробке передач?

Износ сателлита часто связан с недостаточной смазкой, попаданием загрязнений или механическими повреждениями в результате неправильной эксплуатации. Перегрузки, сильные удары и резкие переключения передач могут вызвать трещины или деформацию зубьев. Со временем зубья стираются, что ухудшает зацепление и ведет к шумам и вибрациям. Также причиной могут быть заводские дефекты или использование некачественных материалов в изготовлении деталей.

Как влияет состояние сателлита на плавность переключения передач и работу трансмиссии в целом?

Если сателлит изношен или поврежден, это нарушает правильное зацепление шестерен, что приводит к затруднениям при переключении передач. Передачи могут переключаться с рывками, издавать посторонние звуки или вовсе проскальзывать. Это ухудшает контроль над автомобилем и снижает надежность трансмиссии. Своевременная диагностика и замена изношенных сателлитов помогают поддерживать стабильную работу коробки передач.

Какие методы применяют для замены или регулировки сателлита в трансмиссии автомобиля?

Замена сателлита требует разборки трансмиссии с демонтажем планетарного механизма. Деталь проверяют на наличие дефектов и износа, после чего устанавливают новую. Регулировка связана с контролем зазоров между зубьями и положением шестерен для корректного зацепления. Для этого используют специальные щупы и измерительные приборы. Важно соблюдать заводские допуски, иначе возможен преждевременный износ и ухудшение работы трансмиссии.

Как сателлит влияет на распределение крутящего момента в автомобильной трансмиссии?

Сателлит играет важную роль в передаче усилия между солнечной и коронной шестернями в планетарном механизме. Его вращение и положение определяют, каким образом крутящий момент распределяется по элементам трансмиссии. Благодаря этому обеспечивается плавное изменение передаточного числа и возможность переключения передач без резких рывков. Если сателлит поврежден или изношен, это приводит к ухудшению передачи усилия и снижению качества работы коробки передач.

Почему конструкция сателлита отличается в разных типах трансмиссий?

Конструкция сателлита зависит от специфики работы трансмиссии и ее назначения. В механических коробках передач сателлиты обычно имеют простую форму и обеспечивают передачу момента между фиксированными элементами. В автоматических трансмиссиях сателлиты могут быть более сложными, с дополнительными элементами для обеспечения плавного переключения и управления нагрузкой. Различия также связаны с требованиями к прочности, размеру и способу крепления сателлитов, что отражается на их геометрии и материалах.
