Коэффициенты усиления отражают отношение выходного сигнала к входному в различных системах – от радиотехники до акустики. Основные виды включают коэффициенты по напряжению, по току, по мощности и по усилению в децибелах. Каждый из них используется в зависимости от типа сигнала и параметров устройства.
Для расчёта коэффициента по напряжению используется формула Ku = Uвых / Uвх, где Uвых и Uвх – амплитуды выходного и входного напряжений соответственно. Коэффициент по току рассчитывается аналогично через отношение токов. Коэффициент по мощности определяется как отношение выходной мощности к входной и часто выражается в децибелах с помощью формулы G(dB) = 10 log10(Pвых / Pвх).
Выбор метода расчёта зависит от типа усилителя и схемы его включения. При расчёте важно учитывать рабочие параметры элементов схемы, частотные характеристики и нагрузку. Применение правильного коэффициента усиления позволяет оптимизировать работу устройства и обеспечить стабильность выходного сигнала.
Коэффициент усиления по мощности: формулы и примеры расчёта
Коэффициент усиления по мощности (Kм) показывает, во сколько раз выходная мощность усилителя превышает входную. Его вычисляют по формуле:
Kм = Pвых / Pвх,
где Pвых – выходная мощность, Pвх – входная мощность, обе величины измеряются в одинаковых единицах (ваттах).
Для выражения коэффициента усиления по мощности в децибелах используется формула:
Kм(дБ) = 10 · log₁₀ (Pвых / Pвх).
Пример расчёта: усилитель с входной мощностью 0,5 Вт и выходной мощностью 20 Вт имеет коэффициент усиления по мощности
Kм = 20 / 0,5 = 40,
или в децибелах:
Kм(дБ) = 10 · log₁₀(40) ≈ 16 дБ.
Если известны напряжение и сопротивление нагрузки, мощность можно вычислить через напряжение по формуле:
P = U² / R,
где U – эффективное напряжение, R – сопротивление нагрузки.
Для усилителей с одинаковым сопротивлением нагрузки коэффициент усиления по мощности можно определить как квадрат коэффициента усиления по напряжению:
Kм = (Ku)²,
где Ku – коэффициент усиления по напряжению (безразмерный).
При расчёте рекомендуется контролировать единицы измерения и использовать логарифмические выражения для удобства сравнения усилителей с большим диапазоном мощности.

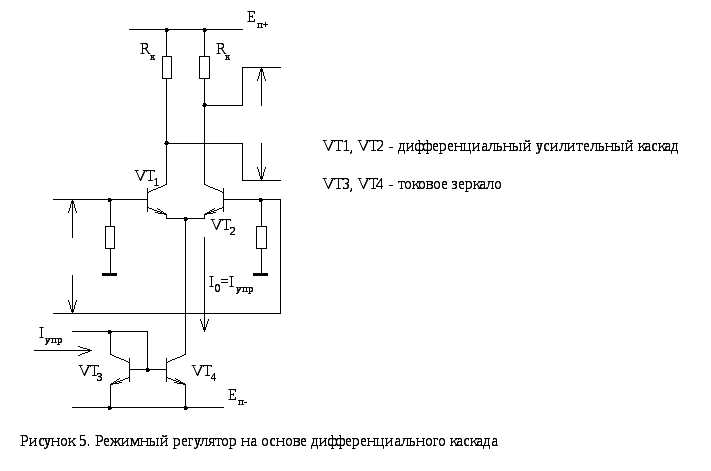

Расчёт коэффициента усиления по напряжению для разных схем усилителей
Коэффициент усиления по напряжению (K_напр) определяется как отношение выходного напряжения к входному. Для различных схем усилителей формулы расчёта отличаются в зависимости от типа транзистора, режима работы и наличия обратных связей.
-
Схема с общим эмиттером (биполярный транзистор):
Основная формула:
K_напр ≈ — (R_к / R_э) ,где R_к – сопротивление коллектора, R_э – сопротивление эмиттера (внешнее или внутреннее динамическое). Отрицательный знак указывает на инверсию сигнала.
Если эмиттерный резистор шунтирован конденсатором, его влияние на коэффициент уменьшается, увеличивая усиление.
-
Схема с общим истоком (полевой транзистор):
Расчёт выполняется по формуле:
K_напр ≈ g_m * R_н,где g_m – крутизна характеристики транзистора, R_н – нагрузочное сопротивление (включая резисторы и входные сопротивления последующих каскадов).
Для MOSFET значение g_m можно получить из характеристик транзистора или измерить экспериментально.
-
Схема с общим коллектором (эмиттерный повторитель):
Коэффициент напряжения близок к единице:
K_напр ≈ 0,9…1,0,так как выходное напряжение почти совпадает с входным, но при этом возрастает токовая нагрузочная способность.
-
Операционные усилители с отрицательной обратной связью:
Расчёт ведётся по формуле:
K_напр = 1 + (R_f / R_in),где R_f – сопротивление обратной связи, R_in – входной резистор. Данная формула применима для неинвертирующего усилителя.
Для инвертирующего усилителя коэффициент равен:
K_напр = — (R_f / R_in).
При расчёте важно учитывать частотные характеристики элементов и паразитные ёмкости, которые снижают реальный коэффициент усиления на высоких частотах.
Для точного определения коэффициента по напряжению рекомендуется использовать метод измерения с известным сигналом и осциллографом, особенно при сложных схемах с несколькими каскадами.
Методы определения коэффициента усиления по току в транзисторных усилителях
Коэффициент усиления по току (β или h_FE) транзисторного усилителя характеризует отношение изменения выходного тока коллектора к изменению входного тока базы. Для его определения применяют несколько методик, учитывающих особенности схемы и режим работы транзистора.
Первый способ – прямое измерение токов базы и коллектора в установившемся режиме. Измеряют статический коэффициент усиления по току по формуле:
β = I_C / I_B,
где I_C – ток коллектора, I_B – ток базы. При этом желательно использовать точные миллиамперметры и амперметры с минимальным погрешностью для контроля токов.
Другой метод основывается на параметрах малого сигнала. В схеме с общим эмиттером коэффициент усиления по току определяется как отношение изменяющихся токов в режиме переменного сигнала:
β = ΔI_C / ΔI_B.
Для этого в цепь базы вводят малый переменный сигнал, измеряют амплитуды тока базы и коллектора с помощью осциллографа или другого прибора, и рассчитывают коэффициент усиления по току. Этот способ более точно отражает реальную работу транзистора в усилителе.
Существуют также косвенные методы, основанные на измерении коэффициентов h-параметров в усилительных схемах. Например, по параметрам входного и выходного сопротивлений, а также по напряжениям и токам, протекающим в цепях, можно получить приближённое значение β без прямого измерения токов.
Для транзисторов биполярных схем с общим эмиттером часто используется формула из параметров входной характеристики:
β = h_FE = h_21e,
где h_21e – параметр, определяемый с помощью измерительной аппаратуры типа транзисторного тестера.
Практическое измерение следует проводить при стабильных температурных условиях, поскольку коэффициент усиления по току существенно зависит от температуры и режима работы транзистора. Для повышения точности измерений рекомендуется выполнять калибровку измерительных приборов и использовать стабилизированные источники питания.
Влияние частоты сигнала на коэффициенты усиления: как учитывать при расчётах
Коэффициенты усиления транзисторных и операционных усилителей существенно зависят от частоты входного сигнала. На низких частотах влияние реактивных элементов и паразитных емкостей минимально, поэтому усиление близко к номинальному. С увеличением частоты реактивные сопротивления начинают влиять на прохождение сигнала, вызывая падение коэффициента усиления.
Модель усилителя с частотной зависимостью включает элементы, описываемые комплексными импедансами. Коэффициент усиления по напряжению Av(f) в такой модели определяется как отношение комплексных величин выходного и входного напряжений, учитывающих фазовые сдвиги и затухания.
При расчётах рекомендуется использовать формулы с частотными параметрами, например, для биполярного транзистора – учитывать его переходную частоту fT и параметры внутренней ёмкости. Для частот выше десятков килогерц существенно влияет обратная связь по емкости, снижающая Av.
Практический метод – построение частотной характеристики усиления экспериментально или через моделирование в SPICE-симуляторах с точными параметрами компонентов. На основе полученных данных можно определить частотную полосу пропускания и внести поправки в расчёты для конкретных условий работы.
Для упрощённых расчётов в полосе частот, где усиление стабильно, можно использовать постоянные коэффициенты. Если же сигналы выходят за эту полосу, необходим переход к комплексному анализу или использованию частотных функций усиления.
Учитывать влияние частоты особенно важно при проектировании усилителей высоких частот и полосовых фильтров, где изменение коэффициентов влияет на качество сигнала и стабильность работы всей схемы.
Расчёт коэффициента усиления в операционных усилителях с обратной связью
Коэффициент усиления операционного усилителя с обратной связью определяется соотношением входных и выходных напряжений с учётом внешних резисторов, формирующих цепь обратной связи. При классической инвертирующей схеме усиление рассчитывается по формуле: К = -R_f / R_in, где R_f – сопротивление обратной связи, R_in – сопротивление входного резистора.
Для неинвертирующей схемы коэффициент усиления задаётся формулой: К = 1 + (R_f / R_g), где R_f – сопротивление обратной связи, R_g – резистор, подключенный к земле.
При расчёте важно учитывать реальные параметры компонентов и влияние частоты сигнала, поскольку усиление уменьшается при высоких частотах из-за ограниченной полосы пропускания усилителя. Для компенсации этих эффектов в схемах с обратной связью вводят коррекционные элементы.
Реальный коэффициент усиления с учётом коэффициента усиления без обратной связи A_0 рассчитывается по формуле: K_реал = K / (1 + (K / A_0)). При большом A_0 коэффициент близок к идеальному, заданному резисторами.
В схемах с глубокой отрицательной обратной связью точность коэффициента усиления зависит от точности резисторов и стабильности операционного усилителя. Для высокоточных приложений рекомендуется использовать резисторы с допуском не более 1% и операционные усилители с высоким коэффициентом усиления без обратной связи (более 10⁵).
При необходимости определения коэффициента усиления по току следует учитывать входное сопротивление и токи смещения, которые могут вносить погрешности в расчет. В таких случаях дополнительно проводится измерение реального усиления экспериментальным путём.
Применение логарифмических и децибельных коэффициентов усиления в измерениях
Логарифмические коэффициенты усиления выражают отношение выходного и входного сигналов через логарифм, что позволяет удобно работать с большими диапазонами величин. В большинстве случаев используется десятичный логарифм, а результат измерения выражается в децибелах (дБ).
Основная формула для расчёта коэффициента усиления в децибелах по напряжению имеет вид:
К_дБ = 20 · log10(U_вых / U_вх)
Для мощности формула выглядит так:
К_дБ = 10 · log10(P_вых / P_вх)
Использование логарифмической шкалы оправдано в следующих случаях:
- Измерение усиления устройств с очень большим или очень малым коэффициентом усиления.
- Сравнение уровней сигналов в системах связи, где диапазон мощностей охватывает несколько порядков.
- Обеспечение удобства суммирования и вычитания уровней при каскадных усилениях или ослаблениях.
При проведении измерений с помощью децибельных коэффициентов необходимо учитывать:
- Корректность определения входного и выходного сигналов в одних и тех же единицах (напряжение, мощность).
- Линейность используемого измерительного оборудования в исследуемом диапазоне.
- Точность вычислений логарифмических значений, особенно при малых значениях сигнала.
Практические рекомендации при применении:
- Использовать логарифмический коэффициент для анализа усиления в радиочастотных и аудиотехнических системах, где требуется широкий динамический диапазон.
- В документации и технических характеристиках приводить значения коэффициента усиления в дБ для упрощения сравнений.
- При измерениях мощности применять 10·log10, а при измерениях напряжения – 20·log10, учитывая, что мощность пропорциональна квадрату напряжения.
Логарифмическая форма коэффициента усиления повышает информативность и облегчает анализ систем с неоднородными и сложными параметрами усиления.
Практические методы измерения коэффициентов усиления в лабораторных условиях
Измерение коэффициента усиления начинается с подготовки эталонного сигнала заданной амплитуды и частоты. Источник сигнала должен иметь стабильные параметры и низкий уровень шумов. Обычно применяется генератор синусоидальных или прямоугольных сигналов с регулируемой амплитудой.
Для измерения коэффициента усиления по напряжению используют осциллограф и измерительный мост или вольтметры с высокой точностью. Исходный сигнал подаётся на вход усилителя, после чего измеряется амплитуда выходного сигнала. Коэффициент усиления определяется как отношение амплитуды выходного сигнала к амплитуде входного, учитывая единицы измерения (В/В).
При измерении коэффициента усиления по току применяют токовые пробники или шунты с известным сопротивлением, через которые пропускается ток входного и выходного сигналов. Разность напряжений на шунтах фиксируется мультиметром, что позволяет вычислить отношение токов с высокой точностью.
Для оценки коэффициента усиления по мощности необходимы одновременно измерять напряжение и ток на входе и выходе усилителя. Используются вольтметры и амперметры с высокой точностью и согласованными измерительными цепями. Результат вычисляется как отношение выходной мощности к входной, где мощность определяется произведением RMS значений тока и напряжения.
Важно учитывать частотные характеристики усилителя при измерениях. Для этого проводят замеры коэффициента усиления на нескольких частотах, используя сетку частот и анализатор спектра или осциллограф с функцией FFT. Это позволяет выявить изменение усиления в диапазоне рабочих частот и корректно интерпретировать результаты.
При измерении в лабораторных условиях рекомендуется минимизировать влияние паразитных ёмкостей и индуктивностей путем коротких соединений и использования экранированных кабелей. Настройка нуля и калибровка измерительных приборов обязательны для получения точных данных.
Для повышения точности применяют метод усреднения нескольких измерений и статистическую обработку данных. Это снижает влияние случайных ошибок и помех. В случае нестабильности усилителя проводят измерения в режиме постоянного мониторинга параметров с записью данных на внешние носители.
