15 pin sata для чего

15 pin SATA – это стандартный интерфейс питания для накопителей данных, таких как жесткие диски и твердотельные накопители (SSD). Он обеспечивает стабильное и надежное питание устройства с трёх разных линий напряжения: +3.3 В, +5 В и +12 В, что позволяет удовлетворять потребности различных типов накопителей с разным энергопотреблением.

Конструкция разъема включает 15 контактов, что обеспечивает оптимальное распределение мощности и защиту от неправильного подключения. Три дополнительные контакта по сравнению с 7 pin интерфейсом передачи данных позволяют передавать питание и поддерживать функции управления энергопотреблением, включая механизмы горячей замены (hot-plug).

При выборе кабеля с 15 pin SATA важно учитывать качество проводников и разъема, так как некачественные компоненты могут привести к нестабильной работе накопителя или повреждению оборудования. Рекомендуется использовать кабели с четкой маркировкой и сертификатами соответствия стандартам SATA-IO.

Функциональное назначение 15 pin SATA питания в накопителях

15 pin SATA разъем питания предназначен для подачи стабильного питания на жесткие диски и твердотельные накопители (SSD). Он обеспечивает три основных напряжения: +3.3 В, +5 В и +12 В, каждое из которых отвечает за определённые компоненты и функции накопителя.

Линия +3.3 В используется преимущественно для управления электроникой накопителя и некоторых элементов схемы питания, включая контроллеры и датчики. Напряжение +5 В обеспечивает работу логической части и интерфейсных элементов. Линия +12 В применяется для питания электромеханических частей, таких как двигатель шпинделя в HDD.

В разъеме также предусмотрены специальные сигнальные контакты: «Power Good» (около +5 В) сигнализирует о стабильности подачи питания, а линия «3.3V Disable» позволяет системе отключать питание накопителя при необходимости. Наличие этих сигналов важно для защиты данных и корректного завершения работы диска.

Правильное подключение всех 15 контактов обеспечивает надежную работу накопителя и предотвращает нестабильность, перегрев и ошибки при работе. Использование адаптеров с неполным набором контактов может привести к снижению производительности или отказу устройства.

Рекомендовано использовать оригинальные кабели питания с соответствующей маркировкой и техническими характеристиками, чтобы исключить перебои в электропитании и защитить накопитель от повреждений.

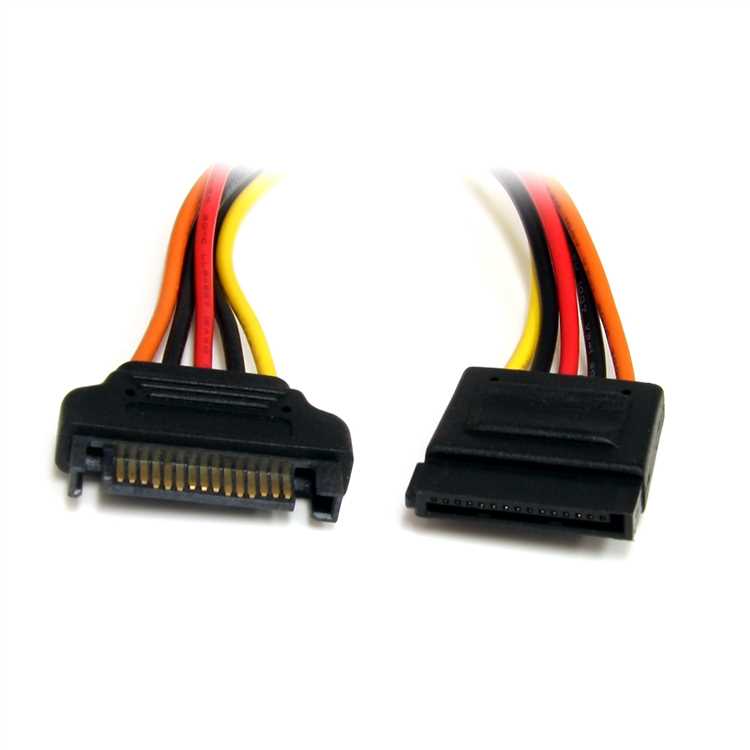

Структура и контакты 15 pin SATA разъема питания

15 pin SATA разъем питания состоит из трёх групп контактов, каждая из которых выполняет специфические функции. Первая группа включает три контакта +3.3 В, обеспечивающие питание низкого напряжения, используемого для некоторых функций накопителя. Вторая группа состоит из пяти контактов земли (GND), служащих для обеспечения устойчивого потенциала и защиты от помех.

Третья группа содержит семь контактов +5 В и +12 В, которые необходимы для питания двигателей и электроники диска. Контакты +5 В используются для логической части и интерфейса, тогда как +12 В обеспечивают работу шпинделя и моторов позиционирования.

Все контакты выполнены в виде плоских металлических контактов с шагом 1.27 мм, что обеспечивает надёжное соединение и минимизирует контактное сопротивление. Корпус разъема изготовлен из термостойкого пластика, способного выдерживать высокие температуры и механические нагрузки при установке.

Расположение контактов строго стандартизировано: с одной стороны располагаются напряжения +3.3 В и земли, с другой – +5 В и +12 В, что исключает ошибочную полярность при подключении. Важно при монтаже обеспечить плотное соединение и отсутствие загрязнений на контактах для предотвращения падений напряжения и нестабильной работы накопителя.

Отличия 15 pin SATA питания от других типов разъемов питания

15 pin SATA разъем питания разработан специально для современных накопителей и отличается от традиционных Molex и других коннекторов рядом ключевых характеристик:

• Количество контактов и распределение напряжений: 15 контактов обеспечивают подачу трех напряжений – +3.3 В (3 контакта), +5 В (3 контакта) и +12 В (3 контакта), а также заземление и линии передачи данных. В отличие от Molex с 4 контактами (+5 В, +12 В и 2 земли), SATA питание даёт возможность более точного и гибкого питания компонентов.
• Форма и конструкция: Разъем SATA плоский и тонкий, что облегчает подключение в компактных корпусах и улучшает вентиляцию внутри системного блока. Molex же более громоздкий и не подходит для современных тонких устройств.
• Дополнительные сигнальные линии: SATA питание включает линии присутствия питания и контрольные сигналы, что позволяет устройствам корректно определять состояние питания и управлять энергопотреблением. Такие функции отсутствуют в классических разъемах Molex.
• Защита от неправильного подключения: Коннектор SATA имеет направленную форму с защелкой, исключающую обратное или неполное подключение. В Molex подобной защиты нет, что может привести к повреждению оборудования при неправильном подключении.
• Поддержка горячей замены: SATA питание рассчитано на использование с устройствами, поддерживающими горячую замену (hot swap). Molex и другие старые разъемы не обеспечивают такой функционал, что ограничивает их применение в современных системах хранения данных.

Для современных жестких дисков и SSD именно 15 pin SATA питание является стандартом, обеспечивая стабильность и безопасность подачи питания, а также расширенные возможности контроля энергопотребления.

Совместимость 15 pin SATA с разными моделями жестких дисков и SSD

Разъем питания SATA с 15 контактами стандартизирован для передачи питания жестким дискам и SSD, соответствующим спецификациям SATA Revision 2.0 и выше. Его конструкция обеспечивает подачу трех напряжений: +3.3 В, +5 В и +12 В, что необходимо для корректной работы различных накопителей.

Жесткие диски (HDD) 3.5″ и 2.5″ с интерфейсом SATA традиционно используют 15 pin разъем для питания. Однако в большинстве 2.5″ ноутбучных HDD и SSD напряжение +3.3 В не применяется, и этот контакт часто остаётся не подключенным, что не влияет на работу устройства.

• Модели SSD SATA (как 2.5″, так и M.2 с переходником SATA) совместимы с 15 pin разъемом и не требуют дополнительных адаптеров.
• Для некоторых серверных и специализированных накопителей с SATA может потребоваться отдельный кабель питания с поддержкой всех трех напряжений, особенно если используется +3.3 В.
• При использовании адаптеров питания Molex-to-SATA следует учитывать, что старые Molex не передают +3.3 В, что может вызвать проблемы с некоторыми моделями дисков, использующими этот контакт.

В случаях подключения SSD NVMe с интерфейсом PCIe, 15 pin SATA разъем питания не применяется, что важно учитывать при апгрейде систем. Для SSD с SATA-интерфейсом 15 pin питание является универсальным стандартом и обеспечивает полную функциональность без дополнительных преобразователей.

Рекомендуется при замене или добавлении накопителей проверять соответствие разъема питания 15 pin в комплекте с диском и кабелями блока питания, чтобы избежать несовместимости и возможных сбоев в работе.

Распиновка и цветовая маркировка проводов 15 pin SATA питания

Разъём питания SATA на 15 контактов обеспечивает подачу различных уровней напряжения, необходимых для корректной работы жёстких дисков и SSD. Каждый контакт имеет строгое назначение и соответствует определённой линии питания или заземления.

Контакты группируются по три на каждый тип напряжения и землю, что обеспечивает устойчивость и надёжность подачи питания. Например, три отдельных контакта для 12 В позволяют снизить сопротивление и тепловыделение при передаче тока высокой мощности.

Оранжевые провода для 3.3 В редко используются в современных накопителях, но сохраняются для обратной совместимости. Красные провода обеспечивают подачу 5 В, часто применяемых в механических HDD. Жёлтые провода передают 12 В, которые необходимы для запуска двигателей шпинделя. Чёрные провода, подключенные к контактам заземления, выполняют функцию обратного тока и экранирования.

При самостоятельной сборке или проверке блока питания важно соблюдать правильную распиновку и учитывать цветовую маркировку, особенно при использовании переходников или нестандартных кабелей. Несоблюдение порядка подключения может привести к повреждению оборудования.

Типичные проблемы и способы диагностики питания через 15 pin SATA

Визуальный осмотр разъёма позволяет быстро выявить механические повреждения, следы перегрева или потемнение изоляции. При наличии нагара или зелёного налёта на контактах следует выполнить чистку с помощью изопропилового спирта и мягкой щётки. Повторное подключение выполняется только после полной просушки.

При подозрении на нестабильность питания необходимо использовать мультиметр в режиме измерения постоянного напряжения. Проверку выполняют поочерёдно на каждой из трёх линий питания: контакт 1–3 – 3.3 В, контакт 4–6 – 5 В, контакт 10–12 – 12 В. При значениях ниже нормы (±5% от номинала) стоит проверить блок питания и кабель.

Ещё одна типичная неисправность – деформация или износ самого коннектора кабеля. Неплотное соединение вызывает периодические отключения накопителя. Решение – замена кабеля или переход на другой разъём блока питания, если таковой имеется.

Если накопитель не определяется в BIOS, несмотря на подачу напряжения, следует исключить короткое замыкание на линии питания. При наличии замыкания блок питания может уходить в защиту, и питание не подаётся на другие устройства. В таком случае подключение через лабораторный блок питания с ограничением по току поможет выявить проблемный компонент.

Наконец, важно учитывать, что некоторые адаптеры или переходники с Molex на SATA могут давать нестабильное питание из-за плохого контакта или низкого качества пайки. Их стоит использовать только для временных решений и исключать в системах с высокой нагрузкой.

Рекомендации по правильному подключению 15 pin SATA питания в ПК

Перед подключением убедитесь, что блок питания выключен и отсоединён от электросети. Это исключает риск короткого замыкания и защищает компоненты от повреждения.

Проверяйте совместимость разъёма с подключаемым устройством. 15-контактный SATA-разъём подходит для большинства HDD, SSD и оптических приводов, оснащённых соответствующим портом питания. Не пытайтесь подключать его к другим типам устройств, чтобы избежать повреждений.

Правильная ориентация разъёма критически важна. Питание SATA имеет Г-образный ключ (пластиковый выступ), предотвращающий неправильную установку. Не применяйте усилие – разъём должен входить легко и плотно.

Не используйте переходники низкого качества. Применение несертифицированных адаптеров с MOLEX или других интерфейсов может привести к перегреву или нестабильному питанию накопителей. Рекомендуется использовать только оригинальные кабели от блока питания или сертифицированные удлинители.

Избегайте натяжения и перегибов кабеля. При установке устройств следите за тем, чтобы кабель питания SATA не испытывал механического напряжения. Перегибы могут нарушить контакт или повредить изоляцию.

Проверяйте плотность подключения после сборки системы. Лёгкое расшатывание разъёма может привести к периодическому отключению накопителя или потере данных.

При установке нескольких устройств избегайте каскадного подключения через Y-образные разветвители, если это не предусмотрено производителем. Лучше подключать каждый накопитель к отдельному разъёму блока питания для стабильности работы.

Контроль температуры рядом с SATA-кабелями также важен. При плохой вентиляции возможен перегрев кабеля и разъёма, особенно при питании нескольких накопителей.

Вопрос-ответ:

Можно ли использовать 15 pin SATA разъём для питания старых IDE накопителей через переходник?

Да, существуют переходники с 15 pin SATA на 4 pin Molex, которые позволяют подключать старые IDE-устройства к современному блоку питания. Однако следует учитывать, что такие переходники могут быть некачественными и вызывать нестабильность в работе устройства. Рекомендуется использовать их только при необходимости и выбирать проверенные модели с нормальным сечением проводов и надёжными контактами.

Зачем в 15 pin SATA разъёме используется сразу три напряжения — 3.3В, 5В и 12В?

Это сделано для обеспечения совместимости с широким спектром устройств. Некоторые твердотельные накопители и жёсткие диски используют напряжение 3.3В, особенно в случае корпоративных решений или устройств, соответствующих стандарту SAS. Напряжения 5В и 12В применяются чаще: 5В — для логики и микросхем, 12В — для питания электродвигателей в жёстких дисках. Такое распределение позволяет использовать единый тип разъёма для различных целей.

Почему у некоторых блоков питания отсутствует напряжение 3.3В на SATA-разъёмах?

На практике большинство накопителей не используют линию 3.3В, поэтому некоторые производители блоков питания исключают её, чтобы упростить конструкцию и снизить себестоимость. Для бытового применения это не создаёт проблем. Однако встречаются устройства, особенно корпоративного класса, которые требуют наличия 3.3В. В таком случае приходится использовать адаптеры, отключающие 3.3В или подающие это напряжение отдельно.

Есть ли разница между SATA-разъёмами питания на кабелях от блока питания и на переходниках?

Да, разница может быть как в качестве исполнения, так и в электрических характеристиках. Разъёмы на кабелях блока питания, как правило, рассчитаны на большую нагрузку и выполнены из более надёжных материалов. Переходники могут использовать более тонкие провода, слабую изоляцию и некачественные контакты, что может привести к перегреву или плохому соединению. Если требуется надёжность, лучше использовать штатные кабели блока питания.

Как отличить оригинальный 15 pin SATA кабель от подделки или низкокачественного аналога?

Признаки оригинального кабеля — это ровные контакты, плотная посадка разъёма, чёткая маркировка на проводах и отсутствие люфтов. Визуально подделки могут отличаться грубой пластиковой формой, плохо обработанными краями, неравномерной длиной контактов. Также стоит обратить внимание на вес кабеля — слишком лёгкий может указывать на тонкие жилы и риск перегрева при длительной нагрузке. Лучше отдавать предпочтение производителям с хорошей репутацией.
