Где находится иммобилайзер на ваз 2115

Иммобилайзер на ВАЗ 2115 устанавливается на заводе и представляет собой электронное противоугонное устройство, блокирующее запуск двигателя при попытке несанкционированного доступа. Его функционирование зависит от штатного ключа с транспондером и блока управления, соединённого с системой зажигания.

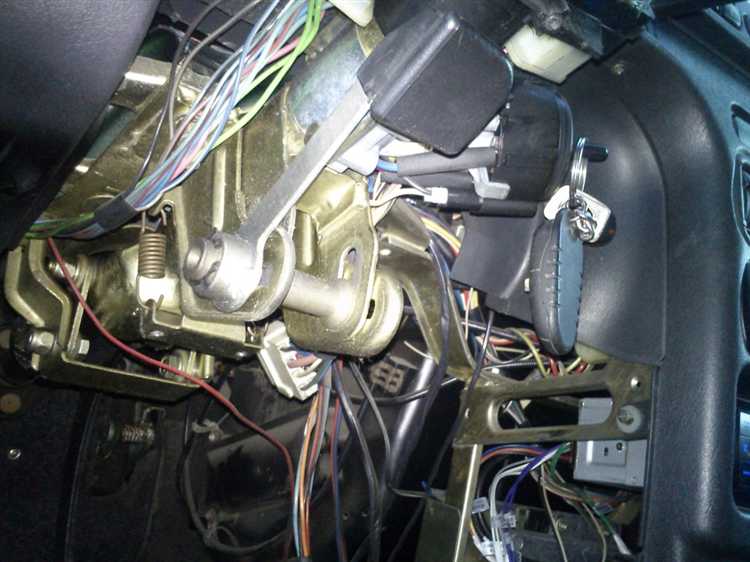

На большинстве серийных моделей ВАЗ 2115 блок иммобилайзера размещается за центральной консолью, ближе к рулевой колонке. Доступ к нему можно получить, демонтировав пластиковую облицовку под рулевым колесом или сняв нижнюю часть панели приборов. Конкретное место может незначительно варьироваться в зависимости от года выпуска автомобиля и комплектации.

Антенна иммобилайзера, принимающая сигнал от ключа, обычно закреплена вокруг замка зажигания в виде кольцевого приёмника. Отсутствие сигнала от транспондера приведёт к блокировке подачи топлива или отключению системы зажигания. При поиске неисправностей стоит начинать с проверки антенны и соединений блока управления.

На некоторых версиях ВАЗ 2115 с дополнительной охранной системой иммобилайзер может быть вынесен отдельно от основного блока управления, и в таком случае он может располагаться за бардачком или под торпедой справа. Важно использовать техническую документацию или схему проводки конкретной модификации для точного определения местоположения устройства.

Где именно расположен штатный блок иммобилайзера в салоне

На ВАЗ 2115 штатный блок иммобилайзера установлен внутри салона автомобиля в труднодоступном месте, что снижает вероятность его быстрого обнаружения и демонтажа злоумышленниками. Блок чаще всего располагается за пластиковой накладкой центральной консоли, в области рулевой колонки или в районе монтажного блока предохранителей.

Для точного доступа необходимо:

• Снять нижнюю накладку под рулевой колонкой, открутив крепёжные саморезы с торцевой части панели.
• Освободить пластиковую обшивку консоли рядом с рычагом управления светом и указателями поворота.
• Аккуратно отодвинуть жгуты проводки – штатный блок фиксируется за металлическим кронштейном или с помощью пластиковых защёлок в районе рулевого вала.

На части моделей иммобилайзер может быть размещён за бардачком – для этого требуется:

1. Открыть и снять бардачок, предварительно выкрутив крепёжные винты снизу и по бокам.
2. Осмотреть пространство за корпусом отопителя – блок закреплён ближе к боковой части корпуса панели приборов, рядом с ЭБУ центрального замка.

Визуально блок представляет собой небольшую пластиковую коробку с маркировкой от производителя, например «САТУРН» или «Штат», и несколькими жгутами проводов, уходящими в сторону жгута проводки замка зажигания и контроллера двигателя.

Как получить доступ к иммобилайзеру без повреждений панели

Штатный блок иммобилайзера на ВАЗ 2115 обычно располагается за нижней частью панели приборов, со стороны водителя, в районе монтажного блока или рулевой колонки. Для доступа к нему без повреждений облицовки необходимо соблюдать последовательность демонтажа и использовать подходящий инструмент.

Сначала отключите минусовую клемму аккумулятора во избежание короткого замыкания. Далее при помощи пластиковой лопатки аккуратно подденьте левую боковую накладку панели со стороны водителя – она держится на защелках и, как правило, не требует применения силы. После этого открутите саморезы, фиксирующие нижнюю декоративную крышку под рулевой колонкой, и снимите её.

Иммобилайзер, в зависимости от комплектации, может быть закреплён рядом с монтажным блоком предохранителей или чуть выше рулевого вала. Для его демонтажа потребуется крестовая отвертка. Если блок установлен на кронштейне, его необходимо аккуратно открутить, избегая деформации крепежа и проводки.

Важно не вырывать разъемы: перед отсоединением проводов рекомендуется сфотографировать схему подключения. Это упростит обратную сборку и предотвратит ошибки при подключении.

Ниже представлена краткая последовательность действий:

После проведения всех операций сборка выполняется в обратном порядке. Работы следует проводить в сухом, хорошо освещённом месте, избегая излишнего усилия при демонтаже пластиковых элементов.

На каких моделях ВАЗ 2115 менялось расположение иммобилайзера

Расположение штатного иммобилайзера на ВАЗ 2115 зависело от года выпуска и комплектации автомобиля. На ранних версиях, выпущенных до 2002 года, блок иммобилайзера чаще всего устанавливался за центральной консолью, в районе бардачка или за панелью отопителя. Доступ к нему был ограничен, что затрудняло демонтаж и диагностику без снятия облицовки торпедо.

После 2003 года на большинстве модификаций стали применять изменённую компоновку. Блок стали размещать в районе рулевой колонки, ближе к монтажному блоку предохранителей. Это позволило упростить обслуживание и минимизировать вмешательство в конструкцию панели. Также на части машин, выпущенных после 2006 года, блок иммобилайзера переместили ближе к блоку ЭБУ, что характерно для комплектаций с улучшенной защитой от угона.

Кроме того, на машинах с установленной системой управления М73 и М74 (контроллеры Январь и Микас) встречаются разные типы иммобилайзеров, и их расположение может варьироваться даже в пределах одного модельного года. Поэтому при поиске конкретного расположения рекомендуется сверяться с заводскими схемами конкретной ревизии машины и учитывать серийный номер блока управления двигателем.

Как отличить иммобилайзер от других блоков управления

Иммобилайзер на ВАЗ 2115 можно идентифицировать по ряду признаков, которые отличают его от других электронных блоков в салоне. Прежде всего, штатный блок иммобилайзера обычно устанавливается в районе центральной консоли или под приборной панелью со стороны водителя, рядом с ЭБУ, но он существенно меньше по размеру и имеет менее массивный разъём.

На корпусе штатного иммобилайзера нанесена маркировка «IMM» или «Immobilizer», а также может присутствовать номер изделия, начинающийся с 2115- или 2111- в зависимости от года выпуска. В отличие от ЭБУ, иммобилайзер не соединён напрямую с множеством датчиков и не имеет массивной системы охлаждения.

Проводка иммобилайзера состоит, как правило, из 4–6 проводов, включая питание, массу, линию связи с ЭБУ и провод от антенного кольца замка зажигания. Наличие антенны в районе замка зажигания, соединённой с небольшим блоком с ограниченным количеством проводов, является прямым указанием на иммобилайзер.

Блок сигнализации, в отличие от иммобилайзера, часто имеет собственную сирену, большее количество разъёмов, пульт дистанционного управления и антенну с выносом на стекло. Блок управления центральным замком подключён к дверям и активаторам, что также отличает его по проводке.

При сомнении можно снять разъём и включить зажигание: при отсутствии связи между иммобилайзером и ЭБУ двигатель не запустится, а лампа иммобилайзера на приборной панели будет мигать с короткими интервалами.

Как найти антенну иммобилайзера в районе замка зажигания

Антенна иммобилайзера на ВАЗ 2115 размещается в непосредственной близости к замку зажигания и предназначена для считывания сигнала с чипа ключа. Она представляет собой витой провод в пластиковой оболочке, закреплённый вокруг цилиндра замка.

Для точного поиска антенны выполните следующие действия:

1. Снимите декоративную накладку рулевой колонки. Для этого потребуется открутить два винта снизу, используя крестовую отвёртку. После этого аккуратно разъедините верхнюю и нижнюю части кожуха.
2. Осмотрите область вокруг замка зажигания. Антенна иммобилайзера представляет собой небольшое пластиковое кольцо или рамку, охватывающую цилиндр замка. От неё отходит провод, идущий в сторону электронного блока управления иммобилайзером.
3. Проверьте крепление антенны. В штатной конфигурации она может быть закреплена пластиковыми зажимами или на защёлках. Иногда возможна установка с использованием двухстороннего скотча.

Особенности, на которые стоит обратить внимание при идентификации антенны:

• Она не подключается к механической части замка и не участвует в передаче напряжения – это исключительно приёмник сигнала.
• Провод антенны обычно тоньше, чем силовые провода замка зажигания, и отличается по цвету – часто используется чёрная или тёмно-синяя изоляция.
• Если антенна отсутствует визуально, проверьте наличие следов демонтажа – обрывов провода или незакреплённых разъёмов в зоне замка.

После идентификации антенны важно не повредить её при обратной сборке кожуха рулевой колонки. Нарушение целостности антенны приведёт к невозможности запуска двигателя даже при наличии исправного ключа с чипом.

Что делать, если иммобилайзер был перенесён предыдущим владельцем

Если при осмотре ВАЗ 2115 вы обнаружили, что иммобилайзер смонтирован не на штатном месте, важно определить точное расположение блока и антенны. Перенос устройства часто сопровождается изменением проводки, что требует внимательного подхода к диагностике.

Для начала следует проверить качество и надёжность соединений на новом месте установки. Особое внимание уделите разъёмам и изоляции проводов – неплотные контакты могут вызвать сбои в работе системы.

Рекомендуется провести проверку кода иммобилайзера с помощью специализированного сканера. Это позволит удостовериться в корректности программного обеспечения и отсутствии конфликтов с ЭБУ автомобиля.

Если блок установлен в скрытом или труднодоступном месте, обязательно оцените возможность быстрого доступа для обслуживания или экстренного отключения. В случае необходимости перенос желательно вернуть к заводскому расположению или доверить установку квалифицированным специалистам.

При самостоятельном ремонте учитывайте, что неправильное подключение или повреждение проводки иммобилайзера может привести к полной блокировке двигателя. Для минимизации рисков используйте схемы электропроводки ВАЗ 2115 с учётом модификаций, внесённых предыдущим владельцем.

Какие инструменты понадобятся для поиска и демонтажа иммобилайзера

Для точного поиска и аккуратного демонтажа иммобилайзера на ВАЗ 2115 потребуется набор специализированных инструментов. В первую очередь понадобится крестовая и плоская отвертка среднего размера для снятия декоративных панелей и облицовки рулевой колонки.

Для доступа к крепежным элементам блока иммобилайзера необходимы торцевые головки на 8 и 10 мм с трещоткой или ручным воротком, обеспечивающие надежный захват и удобство работы в ограниченном пространстве.

Рекомендуется использовать пластиковые монтажные лопатки или съемники обшивки, чтобы избежать повреждения пластика при снятии облицовочных элементов приборной панели и рулевой колонки.

Для выявления точного расположения блока иммобилайзера пригодится мультиметр с функцией прозвонки цепей, что позволит проверить наличие питания и сигналов управления, не повреждая проводку.

Также полезен фонарик с узким лучом или налобный светильник, так как область монтажа иммобилайзера располагается в затемнённых местах под панелью и вокруг рулевой колонки.

В некоторых случаях потребуется набор удлинённых отверток или гибкий удлинитель для трещотки, чтобы добраться до крепёжных винтов, расположенных в труднодоступных местах.

Наконец, для демонтажа фиксирующих хомутов и пластиковых защёлок может потребоваться бокорез или специальные щипцы для снятия кабельных стяжек без повреждения проводов.

Как проверить исправность подключения иммобилайзера после доступа

Далее используйте мультиметр для проверки целостности цепей питания и заземления блока. Напряжение питания на контактах должно соответствовать значениям, указанным в сервисной документации ВАЗ 2115 – обычно 12 В при включённом зажигании.

Проверьте наличие сигнала от антенного кольца иммобилайзера на входах блока с помощью осциллографа или тестера с функцией измерения частоты. Отсутствие сигнала свидетельствует о проблемах с антенным модулем или его проводкой.

Для проверки функционала иммобилайзера включите зажигание с оригинальным ключом и убедитесь, что двигатель запускается без сбоев. Если двигатель не запускается, используйте диагностический сканер для считывания кодов ошибок, связанных с иммобилайзером.

Если доступ к блоку осуществлялся с отключением питания, выполните сброс ошибок через диагностический прибор и повторно проверьте работу системы, чтобы исключить ложные срабатывания.
