На инжекторной версии ВАЗ 2113 бензонасос расположен внутри топливного бака, который находится под задним сиденьем автомобиля. Это электрический насос высокого давления, необходимый для подачи топлива к форсункам системы впрыска. Доступ к нему возможен без демонтажа бака, что значительно упрощает обслуживание и замену узла.
Для того чтобы добраться до бензонасоса, необходимо откинуть или снять заднее сиденье. Под ним расположена металлическая крышка люка, закреплённая саморезами. После её снятия открывается доступ к модулю топливного насоса, который включает в себя сам насос, фильтр грубой очистки, датчик уровня топлива и регулятор давления. Отсоединение фишек питания и топливных магистралей требует осторожности – при нарушении герметичности возможно подтекание топлива.
Рекомендуется перед началом работ сбросить давление в топливной системе, отключив предохранитель бензонасоса и запустив двигатель до остановки. Также важно отключить клемму аккумулятора, чтобы избежать короткого замыкания. После снятия модуля следует визуально осмотреть состояние электрических контактов, патрубков и фильтра. Износ фильтрующего элемента или слабый напор могут указывать на необходимость замены насоса.
Где находится бензонасос в системе питания ВАЗ 2113
На ВАЗ 2113 с инжекторной системой питания используется электрический погружной бензонасос, установленный внутри топливного бака. Доступ к нему осуществляется через специальный технологический люк, расположенный под задним сиденьем. Чтобы добраться до бензонасоса, достаточно приподнять подушку заднего сиденья и открутить металлическую крышку, закреплённую винтами.

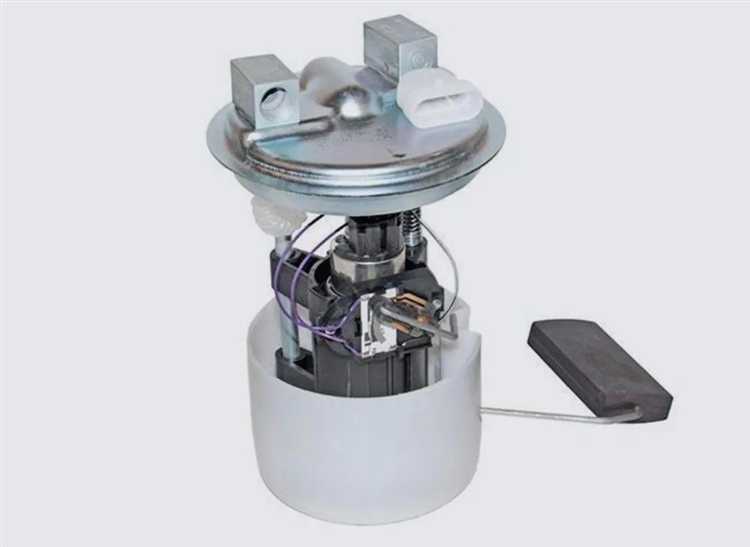

Сам бензонасос представляет собой модуль, объединяющий насос, фильтр грубой очистки и датчик уровня топлива. Он крепится в горловине бака с помощью прижимного кольца и уплотнительной резинки. При демонтаже модуля важно соблюдать осторожность, чтобы не повредить уплотнение и не нарушить герметичность соединения.

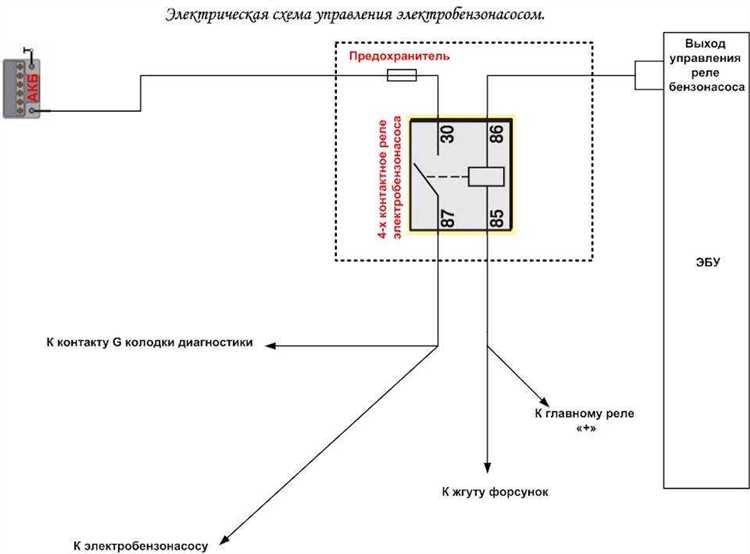

Питание на бензонасос подаётся через реле и предохранитель, расположенные в монтажном блоке под капотом. В случае неисправности насоса первым делом следует проверить целостность этих элементов, а затем – наличие напряжения на колодке питания самого модуля при включении зажигания.
Особое внимание следует уделить герметичности трубок подачи и обратки топлива, которые подключаются к насосу с помощью быстросъёмных соединений. При установке модуля обратно необходимо убедиться в правильной фиксации и отсутствии подтеканий.
Размещение бензонасоса внутри топливного бака
На ВАЗ 2113 с инжекторной системой бензонасос установлен непосредственно внутри топливного бака. Он входит в состав единого модуля, включающего также топливный фильтр грубой очистки, датчик уровня топлива и обратный клапан. Такое решение позволяет обеспечить стабильное давление в топливной рампе и снизить риск паровых пробок.
Модуль бензонасоса крепится сверху бака с помощью резьбового пластикового кольца и уплотнительного кольца. Для доступа к узлу не требуется демонтаж бака – достаточно приподнять заднюю часть сидений и снять крышку лючка, закреплённую саморезами. Под ней находится пластиковая крышка с электрическим разъёмом и шлангами подачи и обратки, которые необходимо отсоединить перед извлечением модуля.
Размещение внутри бака обеспечивает охлаждение насоса за счёт топлива, что критически важно для его ресурса. Запрещается эксплуатировать автомобиль с постоянным низким уровнем топлива, так как это увеличивает риск перегрева и выхода насоса из строя. Также рекомендуется регулярно проверять состояние фильтра в модуле и, при необходимости, менять весь узел, так как он неремонтопригоден в заводской конфигурации.
Как получить доступ к бензонасосу через лючок под задним сиденьем
На ВАЗ 2113 с инжекторным двигателем доступ к бензонасосу осуществляется через сервисный лючок, расположенный под задним сиденьем. Чтобы добраться до него, необходимо сначала откинуть нижнюю часть заднего сиденья, которая фиксируется без дополнительных креплений и снимается вручную.
После снятия сиденья откроется металлический лючок, прикрытый крышкой на саморезах. Для её демонтажа потребуется крестовая отвертка. Открутив крепёж, аккуратно поднимите крышку и отложите в сторону, не теряя саморезов.
Под крышкой находится пластиковая фланцевая часть модуля бензонасоса с подводящими и отводящими топливными шлангами, а также разъёмом электропитания. Перед отсоединением любых элементов необходимо сбросить давление в топливной системе, запустив двигатель и вытащив предохранитель бензонасоса (F3 в монтажном блоке), затем дождавшись его полной остановки.
Шланги отсоединяются путём нажатия на фиксаторы, а электрический разъём снимается с помощью плоской отвёртки, аккуратно поддевая фиксатор. После отключения всех соединений можно откручивать пластиковую прижимную гайку, фиксирующую модуль в баке. Для этого используется специальный ключ или аккуратно сдвигается с помощью молотка и деревянной наставки, избегая искрообразования.
После извлечения бензонасоса доступ к его сетке, регулятору давления и электрическим элементам полностью открыт. Работы следует проводить в проветриваемом помещении, исключая любые источники огня.
Признаки, указывающие на необходимость проверки бензонасоса
На ВАЗ 2113 с инжекторной системой ряд симптомов может указывать на некорректную работу бензонасоса. Игнорирование этих признаков может привести к нестабильной работе двигателя или его остановке. Ниже перечислены основные сигналы, требующие диагностики топливного насоса:
- Падение давления в рампе. Проверяется манометром на штуцере топливной магистрали. Давление должно быть в пределах 3,0–3,2 бара. Значения ниже указывают на возможный износ или загрязнение бензонасоса.
- Затруднённый запуск двигателя, особенно после длительной стоянки. При отсутствии давления в системе насос не обеспечивает своевременную подачу топлива к форсункам.
- Нестабильные обороты на холостом ходу. Периодические провалы или «плавание» оборотов могут быть связаны с прерывистой работой насоса или засором сеточки фильтра.
- Провалы при резком нажатии на педаль газа. Если насос не успевает создать нужное давление, наблюдается нехватка топлива при резкой нагрузке.
- Гул или свистящий звук из топливного бака при включении зажигания. Повышенный шум – признак износа подшипников или крыльчатки насоса.
- Увеличенный расход топлива. При недостаточном давлении система увеличивает время открытия форсунок, что ведёт к перерасходу.
- Появление ошибок по смеси (например, P0171 – бедная смесь). Диагностируется через OBD-II сканер и может свидетельствовать о недостаточной подаче топлива.
При наличии одного или нескольких указанных признаков рекомендуется начать с замера давления топлива, проверки сетки фильтра и состояния реле питания бензонасоса. Это позволяет избежать замены исправного узла и точно определить источник неисправности.
Различия в расположении бензонасоса у версий с инжектором и карбюратором
На ВАЗ 2113 с инжекторной системой бензонасос установлен внутри топливного бака и представляет собой погружной электрический модуль. Он монтируется через верхнюю часть бака, доступ к нему осуществляется через лючок под задним сиденьем. Такая компоновка обеспечивает стабильную подачу топлива под высоким давлением, необходимым для работы форсунок.

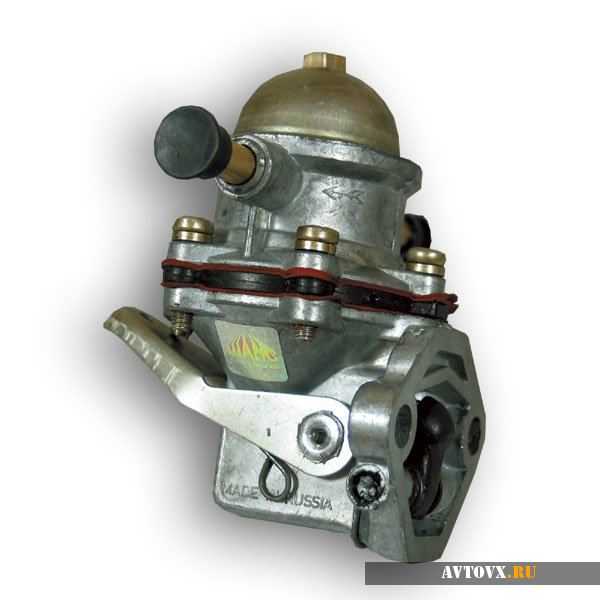

В карбюраторной версии, которая применялась на предшественниках модели 2113, бензонасос был механическим и устанавливался непосредственно на двигатель. Он приводился в действие от кулачка распределительного вала. Расположение – сбоку двигателя, в районе головки блока цилиндров. Для его обслуживания доступ не требует демонтажа топливного бака.
Инжекторный насос работает от электропитания и обеспечивает давление порядка 3 бар, в то время как карбюраторный работает без электрики и создаёт давление около 0,3–0,5 бар. Это определяет не только различие в конструкции, но и требования к точности монтажа и фильтрации топлива.
При переходе с карбюратора на инжектор важно учесть необходимость установки электрического погружного бензонасоса и соответствующей электропроводки, а также замены бака или модификации его верхней части под модуль насоса.
Что видно при снятии лючка: ориентиры и элементы рядом с насосом
После снятия лючка под задним сиденьем ВАЗ 2113 с инжектором перед владельцем открывается доступ к топливному насосу и рядом расположенным компонентам. В первую очередь видна крышка бензонасоса, которая закреплена болтами или защелками. Находится она в центре, окруженная резиновым уплотнителем.
Неподалеку от насоса можно заметить топливопровод, который подключается к корпусу. Обычно он идет в сторону двигателя, обеспечивая подачу топлива. Важным элементом является проводка, ведущая к бензонасосу – её следует внимательно осмотреть на наличие повреждений, перегибов или износа изоляции.
Также рядом с насосом располагается фильтр, который служит для очистки топлива. Важно убедиться в его целостности и отсутствии загрязнений. В некоторых случаях фильтр может быть встроен в сам насос или же находиться отдельно в виде съемного элемента.
Помимо этого, рядом с бензонасосом могут быть видны крепления для датчиков, если они присутствуют в модели. Это датчик уровня топлива или датчик давления, который сигнализирует о состоянии топливной системы. Все эти компоненты должны быть проверены на наличие утечек или следов износа.
Если лючок был снят в процессе диагностики, важно помнить, что доступ к другим элементам топливной системы может быть ограничен, и для дальнейшей работы потребуется аккуратно освободить пространство, сняв дополнительные элементы кузова или обшивки.
Как демонтировать бензонасос без снятия бака
Для демонтажа бензонасоса на ВАЗ 2113 с инжектором без снятия топливного бака необходимо действовать аккуратно и следовать последовательности шагов.
1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Снимите задний сиденьем автомобиля, чтобы получить доступ к лючку топливного бака.
3. Используя подходящий инструмент, открутите крышку лючка, открыв доступ к насосу.
4. Осторожно отсоедините все электрические соединения от бензонасоса. Это включает в себя снятие разъемов проводов и защелок.
5. Снимите топливный шланг, который соединяет насос с системой подачи топлива. Используйте специальные инструменты для безопасного снятия шланга.
6. Ослабьте крепления бензонасоса. Для этого можно использовать гаечный ключ, чтобы открутить гайки или винты, которые удерживают насос в корпусе бака.
7. Аккуратно извлеките бензонасос из лючка, следя, чтобы не повредить уплотнительные элементы и не нарушить целостность соединений.
8. Проверьте насос на наличие повреждений. Если он требует замены, установите новый, следуя тем же шагам в обратном порядке.
После завершения установки проверьте систему на герметичность и правильность функционирования насоса, включив зажигание и проверив отсутствие утечек топлива.
Проверка герметичности и подключения после установки бензонасоса
После установки бензонасоса на ВАЗ 2113 с инжектором необходимо выполнить ряд действий для проверки герметичности системы и корректности подключения. Эти этапы помогут избежать утечек топлива и неправильной работы насоса.
- Проверка подключения питания: Убедитесь, что электрические разъемы на насосе подключены надежно. Проверьте, что контакты не окислены и не повреждены. Для этого можно использовать мультиметр для проверки целостности цепи.
- Проверка шлангов: Проверьте, чтобы все топливные шланги были правильно подсоединены. Шланги не должны иметь видимых повреждений, трещин или изгибов, препятствующих нормальному потоку топлива.
- Проверка герметичности: После установки насоса проведите осмотр на наличие возможных утечек топлива. Для этого можно включить зажигание и осмотреть места соединений под давлением. Признаки утечек – запах бензина или влажные участки в местах соединений.
- Проверка работы насоса: Включите зажигание и внимательно послушайте звук работы бензонасоса. Нормальный насос должен издавать ровный и не слишком громкий звук. Появление посторонних шумов может свидетельствовать о неправильной установке или повреждении насоса.
- Тест на давление: Используя манометр, проверьте давление в топливной системе. Для большинства автомобилей с инжектором давление должно быть в пределах 3-4 бар. Несоответствие этих показателей может указывать на проблемы с насосом или системой подачи топлива.
Проведя эти проверки, вы сможете убедиться в правильности установки бензонасоса и предотвратить возможные неисправности, связанные с утечками и неправильной работой системы подачи топлива.
Вопрос-ответ:
Где именно находится бензонасос на ВАЗ 2113 с инжектором?
Бензонасос на ВАЗ 2113 с инжектором размещается внутри топливного бака. Это стандартное расположение для инжекторных систем, так как оно обеспечивает стабильное давление топлива и лучшую защиту от загрязнений.
Как добраться до бензонасоса на ВАЗ 2113 без снятия бака?
Для доступа к бензонасосу на ВАЗ 2113 достаточно снять лючок под задним сиденьем. Это позволяет без демонтажа всего бака получить доступ к насосной установке, что упрощает диагностику и замену компонентов.
Как можно проверить герметичность бензонасоса после установки на ВАЗ 2113?
Для проверки герметичности бензонасоса после установки следует осмотреть соединения топливных трубок и проверить наличие утечек топлива. Также можно провести тест на давление, подключив манометр к системе, чтобы убедиться в её герметичности. Если давление не стабильно, это может указывать на неисправность соединений или самого насоса.
В чем разница между расположением бензонасоса на моделях ВАЗ 2113 с инжектором и с карбюратором?
Основное различие заключается в расположении насоса. На моделях с инжектором бензонасос размещен в баке, что обеспечивает стабильное давление в системе. В то время как на моделях с карбюратором насос часто устанавливается вне бака, например, в районе моторного отсека, для подачи топлива в карбюратор.
Какие признаки могут указывать на неисправность бензонасоса на ВАЗ 2113?
Признаки неисправности бензонасоса могут включать перебои в работе двигателя, затрудненный запуск, а также потерю мощности при ускорении. Также возможно слышание посторонних звуков, таких как свист или шум, исходящих от насоса, что может указывать на его повреждение или ухудшение работы.
