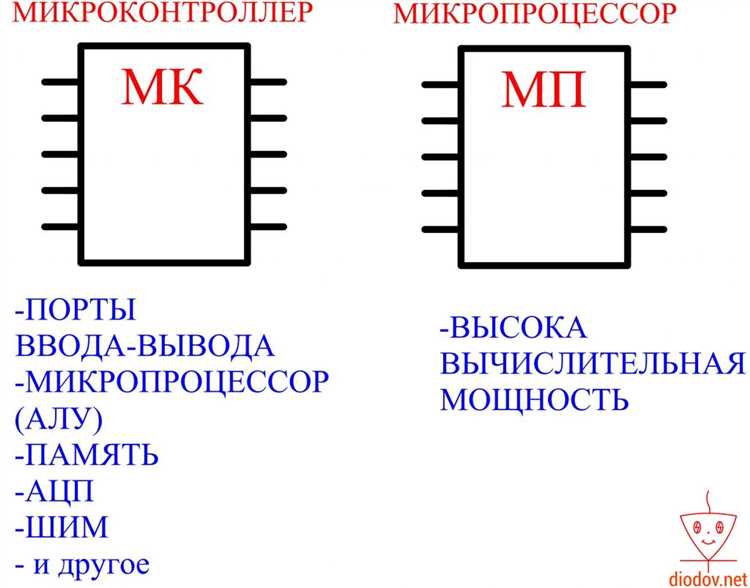

Что такое время цикла микропроцессорного контроллера

Время цикла микропроцессорного контроллера – это промежуток, за который устройство выполняет одну базовую операцию или цикл обработки. Этот параметр напрямую влияет на скорость отклика и общую производительность системы управления.

В микроконтроллерах время цикла определяется частотой тактового генератора и архитектурой процессора. Например, при тактовой частоте 16 МГц типичное время цикла составляет около 62,5 наносекунд, но реально на выполнение команд может уходить несколько тактов в зависимости от сложности инструкции.

Для оптимизации работы оборудования важно выбирать контроллеры с временем цикла, соответствующим требованиям конкретного проекта. Чем меньше время цикла, тем выше скорость обработки данных и точнее управление, что критично для систем реального времени и автоматизации.

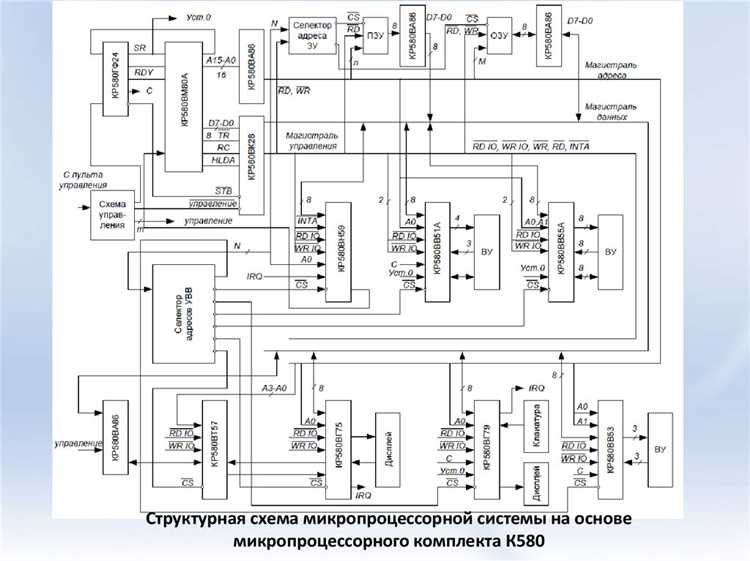

Как вычисляется время цикла микропроцессора

Формула для вычисления времени цикла выглядит следующим образом:

Время цикла = Количество тактов на инструкцию / Тактовая частота

Где:

• Количество тактов на инструкцию – количество тактовых импульсов, необходимых для выполнения одной команды. Этот параметр зависит от архитектуры процессора и конкретной инструкции. Например, простая операция может занимать 1–2 такта, сложная – до 10 и более.

• Тактовая частота измеряется в герцах (Гц) и показывает количество тактов в секунду. Например, частота 100 МГц означает 100 миллионов тактов в секунду.

Для точного вычисления времени цикла необходимо учитывать тип инструкций, так как в большинстве микропроцессоров время выполнения команд варьируется. Среднее время цикла можно получить, усреднив количество тактов по набору часто используемых инструкций.

Пример: если тактовая частота равна 50 МГц (50 000 000 тактов в секунду), а команда выполняется за 4 такта, то время цикла для этой команды составит:

4 такта / 50 000 000 тактов в секунду = 80 наносекунд.

В современных микропроцессорах часто используется конвейерная обработка, что снижает эффективное время цикла за счет одновременной работы с несколькими инструкциями. При расчетах это стоит учитывать, анализируя количество тактов в среднем по конвейеру.

Для контроля времени цикла применяют специализированные регистры и таймеры, которые позволяют измерять время выполнения команд непосредственно в процессе работы микропроцессора, обеспечивая более точные данные, чем расчет по формуле.

Влияние тактовой частоты на время цикла

Тактовая частота микропроцессорного контроллера напрямую влияет на длительность одного цикла исполнения. Время цикла определяется обратной величиной тактовой частоты: при частоте 16 МГц время одного такта равно 62,5 наносекунд.

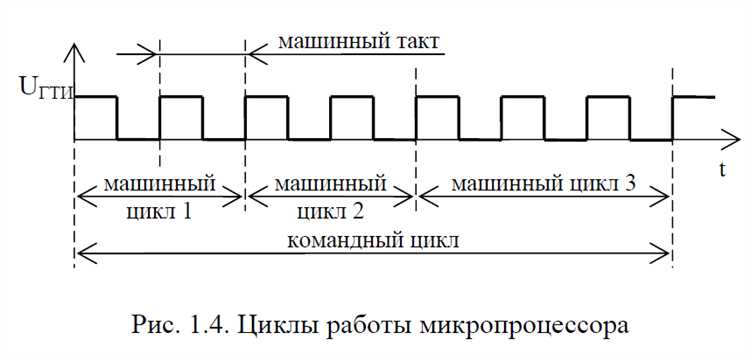

Если контроллер выполняет одну машинную команду за один такт, время цикла будет равно времени одного такта. При более сложных архитектурах, например, если выполнение команды занимает несколько тактов, время цикла увеличивается пропорционально количеству тактов.

Увеличение тактовой частоты сокращает время цикла, что ускоряет обработку данных и повышает быстродействие системы. Однако рост частоты увеличивает энергопотребление и тепловыделение, что требует усиленного охлаждения и может снизить надежность при недостаточной стабилизации питания.

Практический совет: для оптимального выбора тактовой частоты необходимо балансировать между производительностью и требованиями к энергопотреблению, учитывая специфику задачи и условия эксплуатации контроллера.

Кроме того, стоит учитывать, что повышение частоты может ограничиваться архитектурными особенностями контроллера и периферийных устройств, что делает обязательным тестирование на стабильность работы при разных значениях тактовой частоты.

Значение времени цикла для быстродействия контроллера

Время цикла микропроцессорного контроллера определяет, сколько времени занимает выполнение одного базового машинного цикла. Оно напрямую влияет на скорость обработки команд и реакцию системы на внешние события.

Ключевые аспекты влияния времени цикла на быстродействие контроллера:

• Скорость выполнения инструкций. Чем меньше время цикла, тем больше команд контроллер способен обработать за единицу времени. Например, при тактовой частоте 16 МГц и 4 тактах на цикл время цикла составит 250 нс, что позволяет выполнить 4 миллиона циклов в секунду.
• Время отклика. Быстрое время цикла уменьшает задержки в обработке прерываний и сигналов, повышая точность управления в реальном времени.
• Энергопотребление и нагрев. При уменьшении времени цикла обычно увеличивается частота работы, что может повысить энергопотребление. Следует выбирать баланс между быстродействием и энергоресурсами.
• Влияние архитектуры. Контроллеры с конвейерной архитектурой или несколькими исполнителями команд могут уменьшить реальное время обработки инструкций, снижая зависимость только от базового времени цикла.

Для оптимального быстродействия важно учитывать не только минимальное время цикла, но и эффективное использование инструкций и прерываний, а также архитектурные особенности микроконтроллера.

Рекомендации:

1. Выбирать контроллер с минимальным временем цикла, соответствующим требованиям задачи.
2. Оптимизировать программный код, уменьшая количество циклов на выполнение критичных операций.
3. Использовать аппаратные возможности ускорения обработки, если они доступны.
4. Тестировать систему на стабильность работы при заданной тактовой частоте и нагрузке.

Связь времени цикла с архитектурой микропроцессора

Время цикла микропроцессорного контроллера напрямую зависит от архитектурных особенностей процессора, включая количество тактов на выполнение инструкции, организацию конвейера и структуру набора команд.

Процессоры с конвейерной архитектурой уменьшают время цикла за счёт параллельной обработки этапов инструкции. Например, 5-ступенчатый конвейер позволяет выполнять инструкции с частотой одного цикла на такт после заполнения конвейера, что сокращает среднее время выполнения.

Ширина шины данных и адреса также влияет на время цикла. Контроллеры с 32-битной шиной передают данные быстрее, чем 8- или 16-битные, что уменьшает количество циклов, необходимых для чтения или записи данных.

Набор команд с фиксированной длиной и простыми операциями снижает количество тактов на выполнение инструкции. Например, RISC-архитектуры часто требуют одного или нескольких тактов на команду, упрощая вычисление времени цикла и повышая предсказуемость быстродействия.

Наличие внутренней кэш-памяти и способ её взаимодействия с ядром влияет на время цикла за счёт уменьшения задержек при обращении к памяти. Контроллеры с эффективным кэшированием снижают общее время выполнения программ за счёт сокращения циклов ожидания.

Архитектура также определяет возможность использования мультициклового выполнения команд, когда время цикла варьируется в зависимости от сложности операции, что требует учёта максимального времени для обеспечения стабильной работы.

Рекомендуется анализировать архитектурные характеристики микропроцессора при проектировании системы, чтобы корректно оценить время цикла и подобрать оптимальные режимы работы, особенно в системах с жёсткими требованиями к быстродействию.

Роль времени цикла в обработке команд и данных

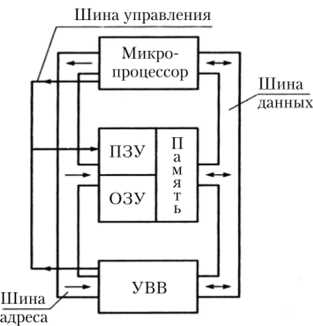

Время цикла микропроцессорного контроллера определяет длительность одного полного такта выполнения команды или операции с данными. Этот параметр напрямую влияет на скорость последовательной обработки инструкций, так как каждый шаг требует определённого числа циклов.

Для большинства контроллеров время цикла связано с тактовой частотой и архитектурой процессора. Например, если тактовая частота составляет 16 МГц, то время одного такта – 62.5 нс. Команда, состоящая из 4 тактов, будет выполняться 250 нс. Чем меньше время цикла, тем быстрее обработка, при прочих равных условиях.

Обработка данных включает чтение, запись и арифметико-логические операции, каждая из которых требует определённого количества циклов. Важно учитывать, что разные типы команд могут занимать разное число циклов, что влияет на общую производительность системы.

При проектировании систем с микропроцессорными контроллерами рекомендуется оптимизировать код под конкретное время цикла, уменьшая количество циклов на команду и минимизируя задержки при доступе к памяти. Это особенно важно в задачах реального времени, где точность и быстродействие обработки критичны.

Влияние времени цикла особенно заметно в циклах обработки прерываний и при выполнении критичных по времени операций, где задержка даже в несколько циклов может привести к снижению стабильности работы устройства.

Методы измерения времени цикла в реальных условиях

Для точного определения времени цикла микропроцессорного контроллера применяют аппаратные и программные методы. Аппаратные методы включают использование осциллографа для контроля изменения сигнала тактового генератора и измерения длительности одного такта. Осциллограф позволяет выявить реальные задержки, возникающие из-за особенностей схемы и условий эксплуатации.

Программный метод базируется на встроенных таймерах контроллера. Запускают таймер в начале выполнения цикла и останавливают в конце. Разница значений таймера, преобразованная с учётом частоты тактового сигнала, даёт время выполнения цикла. Этот способ удобен для оценки времени в условиях реальной загрузки процессора, включая прерывания и доступ к памяти.

При необходимости мониторинга в реальном времени применяют логические анализаторы. Они регистрируют последовательность событий и позволяют анализировать временные интервалы между ними с разрешением до наносекунд. Такой метод эффективен при отладке и выявлении узких мест в производительности.

В условиях промышленных систем рекомендуется измерять время цикла с учётом температуры и напряжения питания, поскольку они влияют на скорость работы микросхем. В таких случаях используют специализированные стенды с датчиками, регистрирующими эти параметры одновременно с временными показателями.

Типичные значения времени цикла в современных контроллерах

Время цикла микропроцессорного контроллера зависит от архитектуры и тактовой частоты. В современных 32-битных контроллерах класса ARM Cortex-M4/M7 значения времени цикла варьируются от 5 до 20 наносекунд при тактовой частоте 50–200 МГц.

Контроллеры на базе Cortex-M0/M0+ с тактовой частотой 16–48 МГц имеют время цикла порядка 20–60 наносекунд. В более производительных устройствах с Cortex-M33 или Cortex-M55 при 100–400 МГц время цикла может составлять 2,5–10 наносекунд.

Для специализированных цифровых сигнальных контроллеров (DSP) или микропроцессоров с архитектурой RISC-V время цикла достигает значений до 1–5 наносекунд при тактовых частотах свыше 400 МГц.

Важен не только абсолютный показатель времени цикла, но и эффективность выполнения команд: некоторые контроллеры используют конвейерную обработку и параллельные операции, что снижает среднее время обработки одной инструкции.

При выборе контроллера для задач с жесткими временными ограничениями рекомендуется ориентироваться на минимальное время цикла и поддерживаемую тактовую частоту, а также учитывать тип команд и внутреннюю архитектуру для оценки реальной производительности.

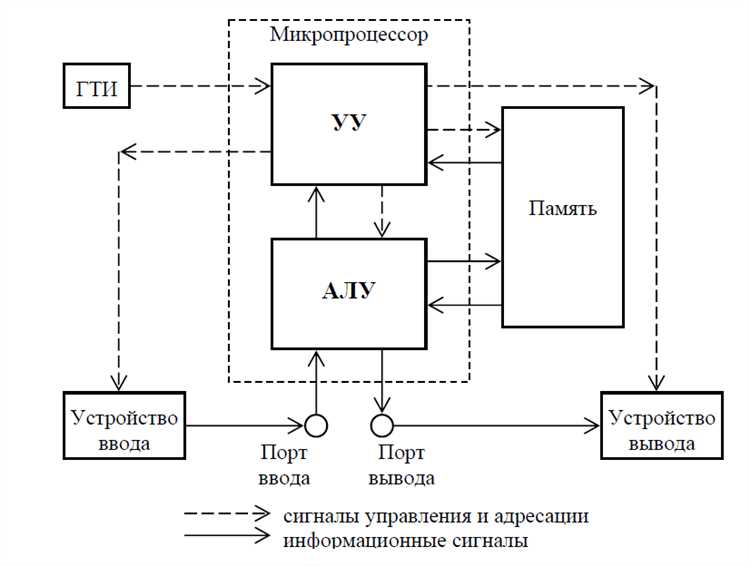

Ошибки и погрешности при определении времени цикла

Точность измерения времени цикла микропроцессорного контроллера зависит от нескольких факторов, которые могут привести к систематическим и случайным погрешностям.

• Задержки периферийных устройств. При включении в цикл взаимодействия с внешними устройствами (например, памятью или датчиками) добавляются дополнительные такты ожидания, увеличивающие реальное время цикла.
• Изменения тактовой частоты. Использование внутреннего генератора с температурной или нагрузочной нестабильностью приводит к разбросу времени цикла до 5–10 % относительно номинала.
• Методы измерения. Использование осциллографа или логического анализатора с низкой частотой дискретизации снижает точность фиксации момента начала и окончания цикла.
• Параллельные прерывания. Вмешательство прерываний может удлинить цикл, если измерение не учитывает время обработки прерываний.
• Аппаратные задержки. Внутренние буферы, кэш и архитектурные особенности микропроцессора влияют на время выполнения отдельных команд, меняя общий цикл.

Рекомендуется:

1. Измерять время цикла с использованием оборудования с частотой дискретизации как минимум в 10 раз выше тактовой частоты контроллера.
2. Проводить измерения в условиях минимальной загрузки системы, отключая прерывания и фоновые процессы.
3. Использовать аппаратные таймеры микроконтроллера для фиксации времени с точностью до нескольких тактов.
4. Проверять стабильность тактового генератора в диапазоне рабочих температур и нагрузок.

Итоговая погрешность определения времени цикла при соблюдении рекомендаций обычно не превышает 1–2 % от номинального значения.

Вопрос-ответ:

Что означает термин «время цикла» в контексте микропроцессорного контроллера?

Время цикла микропроцессорного контроллера — это интервал, за который контроллер выполняет одну основную операцию или один такт работы. Этот показатель определяет, насколько быстро устройство обрабатывает команды и данные, и влияет на общую производительность системы.

Какие факторы влияют на продолжительность времени цикла микропроцессорного контроллера?

На время цикла влияют архитектурные особенности контроллера, частота тактового сигнала, организация памяти, типы выполняемых инструкций и задержки при обмене данными с периферией. Разные команды требуют разного количества тактов, что отражается на итоговом времени цикла.

Как измеряют время цикла в реальных условиях эксплуатации микропроцессорных контроллеров?

Измерение времени цикла часто проводят с помощью осциллографа или специализированных анализаторов логики, фиксируя временные промежутки между сигналами тактового генератора и выполнения инструкций. Иногда используют внутренние таймеры контроллера, которые позволяют определить длительность обработки конкретных команд.

Почему значение времени цикла важно при выборе микропроцессорного контроллера для конкретного проекта?

Значение времени цикла напрямую связано с производительностью контроллера и скоростью отклика системы. Для проектов с высокими требованиями к быстродействию важно подобрать контроллер с минимальным временем цикла, чтобы обеспечить своевременную обработку данных и управление устройствами.

Как изменение тактовой частоты микропроцессорного контроллера влияет на время цикла?

Повышение тактовой частоты уменьшает время одного такта, что снижает общее время цикла и ускоряет выполнение команд. Однако увеличение частоты может привести к повышенному энергопотреблению и тепловыделению, что требует учета при проектировании системы.

Что означает время цикла микропроцессорного контроллера и почему оно важно?

Время цикла микропроцессорного контроллера — это промежуток, за который контроллер выполняет полный набор операций управления, включая считывание входных данных, обработку команд и формирование выходных сигналов. Этот показатель отражает скорость реакции устройства на изменения в системе и напрямую влияет на качество управления и быстродействие. Чем меньше время цикла, тем точнее и быстрее контроллер способен адаптироваться к изменяющимся условиям, что особенно важно для сложных или динамичных процессов.
