Трехфазные электродвигатели рассчитаны на питание от сети 380 В, однако при необходимости их можно подключить к однофазной сети 220 В. Такое решение используется в частных мастерских, гаражах и на дачных участках, где отсутствует трехфазное питание. При этом важно учитывать снижение мощности двигателя и обеспечить правильную схему подключения с использованием пускового и рабочего конденсаторов.
Для корректной работы в однофазной сети чаще всего применяется схема «треугольник» с подключением через фазосдвигающий конденсатор. Емкость конденсатора выбирается из расчета 70–80 мкФ на 1 кВт мощности двигателя. Пусковой конденсатор должен иметь емкость в 2–3 раза больше рабочей, и подключается только на момент запуска через кнопку или пусковое реле.

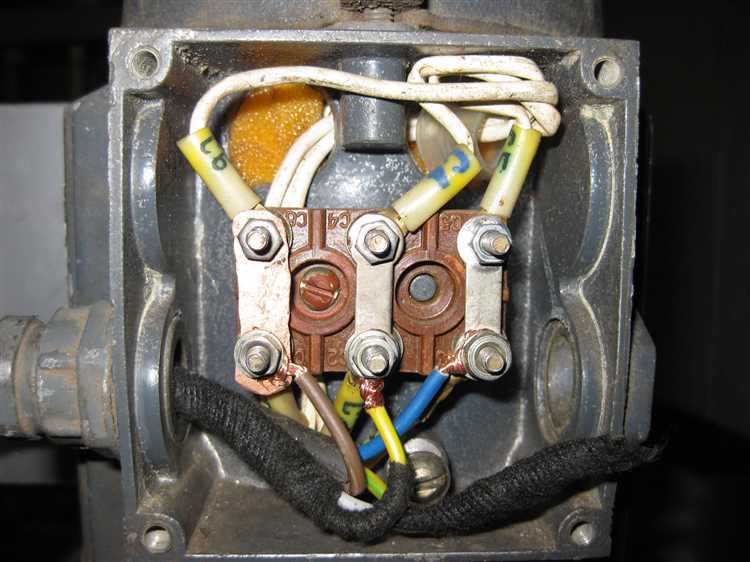

Перед подключением необходимо определить схему обмоток на клеммной коробке двигателя. Если двигатель рассчитан на подключение по схеме «звезда/треугольник», следует установить перемычки для подключения в «треугольник». Использование схемы «звезда» в однофазной сети приведет к значительным потерям мощности и затрудненному запуску.
Кроме подбора конденсаторов, важно соблюдать надежность изоляции и правильную полярность подключения. Для увеличения ресурса двигателя желательно использовать термозащиту и предохранители на стороне питания. Также следует учитывать, что при работе в однофазной сети двигатель может терять до 30–40% номинальной мощности и не должен работать на пределе своих возможностей.

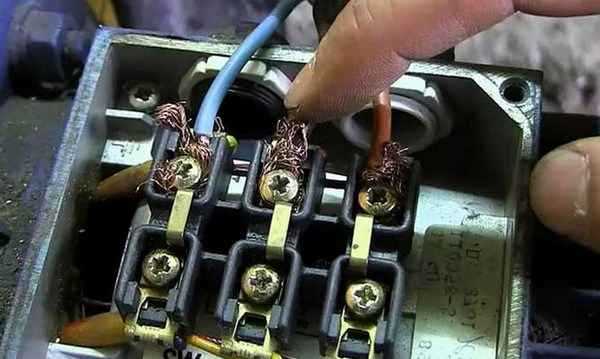

Выбор подходящей схемы подключения для питания от одной фазы
Для подключения трехфазного двигателя к однофазной сети 220 В применяются два распространённых способа: с использованием пускового конденсатора и с применением частотного преобразователя. Выбор зависит от требуемой мощности, стабильности вращающего момента и доступного оборудования.
Схема с пусковым и рабочим конденсаторами позволяет запускать двигатель без дополнительных электронных устройств. Подключение осуществляется по схеме «треугольник», где одна обмотка соединяется напрямую с фазой и нулём, а на третью обмотку подаётся напряжение через конденсатор. При этом пусковой момент и мощность двигателя снижаются на 30–40%. Для двигателя мощностью до 2,2 кВт допустимо использовать эту схему без значительных потерь. Ёмкость рабочего конденсатора подбирается по формуле: 70 мкФ на каждый киловатт мощности. Пусковой конденсатор должен быть в 2–3 раза больше и подключается только на момент запуска через кнопку или пусковое реле.
Если требуется более стабильная работа, особенно при переменной нагрузке или длительной работе под высокой нагрузкой, предпочтительнее использовать частотный преобразователь. Он преобразует однофазное напряжение 220 В в трёхфазное с возможностью регулировки частоты и плавного пуска. При этом двигатель сохраняет почти номинальные характеристики, включая крутящий момент и КПД. Важно подбирать преобразователь, поддерживающий питание от 220 В и соответствующий номинальному току двигателя.

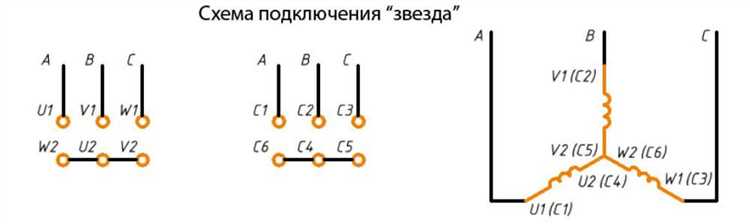

Подключение по схеме «звезда» в однофазной сети не применяется, так как не позволяет обеспечить рабочее напряжение на всех обмотках. Исключение – двигатели, рассчитанные на 220/380 В, при использовании которых возможна схема «треугольник» для однофазного питания.
Перед выбором схемы необходимо определить, допустима ли потеря мощности, есть ли доступ к частотному преобразователю и насколько критичен стабильный пуск. От этих факторов зависит, какая схема будет наиболее рациональной.
Проверка параметров двигателя и маркировки на шильдике
Перед подключением трехфазного двигателя к сети 220 В необходимо изучить данные на шильдике, закреплённом на корпусе. Он содержит ключевую информацию о конфигурации обмоток, номинальном напряжении и допустимых рабочих режимах.
Особое внимание стоит уделить обозначению напряжения. Если указано 220/380 В, значит двигатель рассчитан на соединение обмоток «треугольником» при 220 В и «звездой» при 380 В. Такой двигатель можно подключить к сети 220 В, используя схему «треугольник» с подключением через конденсатор или частотный преобразователь.
Также важно проверить номинальный ток. Он поможет подобрать защитную аппаратуру и оценить допустимую нагрузку. Например, при подключении к 220 В двигатель будет потреблять больший ток, чем при работе от 380 В. Превышение допустимого значения может привести к перегреву обмоток.
Маркировка часто содержит данные о мощности (в кВт), частоте (50 или 60 Гц), коэффициенте cosφ, числе оборотов в минуту, типе исполнения (например, IM B3) и классе изоляции. Эти параметры позволяют оценить возможность безопасного подключения к однофазной сети и подобрать правильные пусковые и рабочие конденсаторы.
Следует также сверить данные на шильдике с технической документацией. Иногда на корпусе указывается только номинал при соединении «звезда», и в этом случае необходимо уточнить возможность работы в «треугольнике» через официальные источники производителя или измерения сопротивлений обмоток.

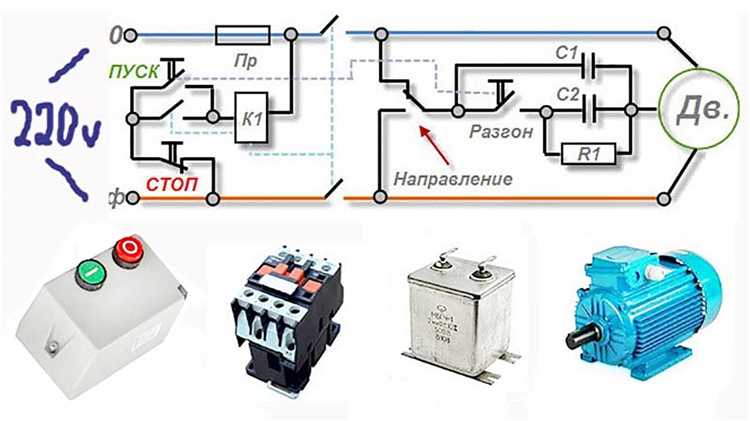

Расчет и подбор конденсатора для подключения по схеме с конденсатором
Для подключения трехфазного двигателя к сети 220 В по схеме с конденсатором необходимо правильно рассчитать емкость рабочего и пускового конденсаторов. Неправильно подобранная емкость приведет к потере мощности, перегреву обмоток и снижению срока службы двигателя.
Cраб (в мкФ) = 70 × Pдв,
где Pдв – мощность двигателя в киловаттах. Например, для двигателя мощностью 1,5 кВт требуется примерно 105 мкФ. Эта формула подходит для частоты 50 Гц и напряжения сети 220 В.
Пусковой конденсатор используется только во время запуска и подключается параллельно рабочему конденсатору через кнопку или реле. Его емкость обычно в 2–3 раза больше рабочей:
Cпуск = 2…3 × Cраб
Для двигателя 1,5 кВт с рабочим конденсатором 105 мкФ, пусковой должен быть от 210 до 315 мкФ. Увеличение емкости пускового выше разумных пределов не дает преимуществ, а может вызвать броски тока и повредить обмотки.
Конденсаторы должны быть рассчитаны на напряжение не ниже 400 В переменного тока (AC), лучше – 450 В. Использовать нужно только специальные пусковые и рабочие конденсаторы, предназначенные для электродвигателей. Электролитические конденсаторы без маркировки AC применять запрещено.
После подбора емкостей желательно измерить ток в рабочей обмотке. При правильном расчете он будет близок к номинальному, указанному на шильдике. В противном случае следует скорректировать емкость в пределах ±10% для достижения оптимального режима работы.
Сборка схемы подключения двигателя с рабочим и пусковым конденсаторами
Для увеличения пускового момента при подключении трёхфазного двигателя к однофазной сети применяют схему с двумя конденсаторами: рабочим (Cр) и пусковым (Cп). Рабочий включён постоянно, пусковой подключается только на момент запуска двигателя.
Схема реализуется следующим образом:
- Ко второму – ноль (N).
Пусковой конденсатор подключается параллельно рабочему через пусковую кнопку или реле, которое отключает его через 1–3 секунды после запуска. Подключение выполняется по такой последовательности:
- Подключить фазу (L) к одному из концов основной обмотки.
- Подключить нейтраль (N) ко второму концу основной обмотки.
- Параллельно ему временно подключить пусковой через кнопку без фиксации или реле времени.
Рабочий конденсатор выбирается из расчёта 70–90 мкФ на 1 кВт мощности. Пусковой – в 2–3 раза больше. Использовать нужно бумажные или плёночные пусковые конденсаторы на напряжение не ниже 400 В AC.
Пусковой конденсатор обязательно отключается после запуска. Иначе он перегреется и выйдет из строя. Для автоматического отключения часто применяют пусковое реле или таймер с задержкой.
Все соединения должны выполняться через клеммную колодку. Провода – сечением не менее 1,5 мм² (для мощностей до 2 кВт). Использование автоматического выключателя с номиналом по току двигателя обязательно.
Подключение двигателя через частотный преобразователь
Частотный преобразователь позволяет подключать трехфазный асинхронный двигатель к сети 220 В и регулировать частоту вращения ротора. Основное условие – соответствие выходных параметров преобразователя требованиям двигателя.
Подключение начинается с выбора преобразователя по току, с запасом не менее 20% от номинального тока двигателя. Например, для двигателя с мощностью 1,5 кВт и номинальным током 6 А требуется преобразователь, рассчитанный минимум на 7–8 А. Также важно, чтобы преобразователь поддерживал подключение к однофазной сети 220 В с выходом на трехфазную нагрузку 380 В или 220 В в зависимости от схемы обмоток двигателя.
Если на шильдике указана возможность соединения обмоток треугольником, двигатель можно подключать напрямую к преобразователю 220 В. В случае только звезды потребуется модель преобразователя с выходом 380 В, что при однофазном питании встречается реже.
Не допускается установка автоматов и пускателей между преобразователем и двигателем. Управление должно осуществляться через встроенные функции преобразователя или внешние сигналы, подключаемые к его управляющим входам.
Обязательно использовать сетевой фильтр и экранированный кабель для подключения двигателя, особенно при длине линии свыше 10 м, чтобы снизить уровень электромагнитных помех. Заземление выполняется по схеме производителя, с отдельной линией от преобразователя и корпуса двигателя.
Перед запуском следует провести пробное вращение на малой частоте, проверить направление вращения и при необходимости изменить порядок подключения фаз на выходе преобразователя. После этого можно выставить рабочую частоту и режим ускорения/торможения.
Особенности запуска двигателя с нагрузки и без нагрузки
Запуск трехфазного двигателя на 220 В без нагрузки требует меньшего пускового тока и меньших усилий на валу. В таких условиях двигатель легко достигает номинальной скорости, так как сопротивление вращению минимально.
При запуске двигателя с нагрузкой пусковой ток возрастает в несколько раз по сравнению с номинальным током, что может вызвать перегрузку электросети и перегрев обмоток. Допустимый ток при запуске с нагрузкой зависит от характеристик двигателя и подключенной нагрузки, но обычно не должен превышать 6–8-кратного номинального.
Для снижения пускового тока при работе с нагрузкой рекомендуется использовать частотный преобразователь, автотрансформатор или пускатель с ограничением тока. В некоторых случаях применяют плавный запуск с помощью резисторов или реакторов в цепи статора.
При прямом запуске с нагрузкой необходимо убедиться, что механическая система и редуктор способны выдержать пиковые моменты, возникающие на валу. Высокие пусковые моменты приводят к ускоренному износу подшипников и зубчатых передач.
При запуске без нагрузки допускается прямое подключение к сети 220 В с соответствующим подбором схемы подключения и конденсаторов для создания необходимого вращающего магнитного поля.
Запуск с нагрузкой требует дополнительного контроля температуры двигателя и возможной установки защитных устройств от перегрузки по току и температуре.
Проверка направления вращения и его изменение
Направление вращения трехфазного двигателя определяется порядком подключения фаз к обмоткам. При питании от однофазной сети через конденсаторы схема подключения влияет на вращение ротора.
Для проверки направления вращения выполните следующие действия:
- Подключите двигатель к сети с установленной схемой и включите питание на короткое время (не более нескольких секунд).
- Наблюдайте за ротором или валом – направление вращения должно совпадать с требуемым для вашей нагрузки.
- Если направление неверное, отключите питание перед изменением подключения.
Изменить направление вращения можно путём замены местами двух фазных проводов. Для двигателей с конденсаторами обычно меняют местами либо рабочий конденсатор с пусковым, либо меняют полярность подключения одного из них:
- Или поменять местами два проводника, идущих к одной из вспомогательных обмоток.
После изменения подключения повторите проверку вращения.
Не рекомендуется менять направление вращения под нагрузкой – это может привести к повреждению двигателя и механизма. Всегда проводите манипуляции при отключенном питании.
Меры защиты при подключении двигателя к сети 220 В
Для предотвращения повреждений обмоток следует использовать тепловое реле с настройкой на ток двигателя, учитывая пусковые токи, которые могут быть в 5–7 раз выше рабочего. Тепловое реле отключит питание при перегреве.
Необходимо обеспечить правильное заземление корпуса двигателя, чтобы исключить риск поражения электрическим током при повреждении изоляции.
Использование устройств защитного отключения (УЗО) или дифференциальных автоматов повысит безопасность при возможных токах утечки и предотвратит возгорания.
Рекомендуется применять предохранители или автоматы с характеристикой отключения типа C, поскольку они лучше справляются с кратковременными пусковыми токами двигателя.
В случае подключения через конденсаторную схему важно выбирать конденсаторы с номиналом и напряжением, рассчитанными на длительную работу, а также устанавливать плавкие предохранители для защиты конденсаторов от перегрузок.
Проверка целостности изоляции обмоток перед подключением обязательна. Для этого применяют мегаомметр с минимальным сопротивлением изоляции не менее 1 МОм.
Подключение должно выполняться с учетом правильной последовательности фаз для исключения вращения двигателя в обратную сторону, что может повредить оборудование.
Вопрос-ответ:
Можно ли подключить трехфазный двигатель напрямую к сети 220 В без дополнительных устройств?
Трехфазный двигатель рассчитан на питание от трехфазной сети, поэтому напрямую к однофазной сети 220 В подключать его нельзя. Для запуска с одной фазы применяют специальные схемы с конденсаторами, которые создают фазовый сдвиг и обеспечивают запуск и работу двигателя. Без таких устройств двигатель не запустится или будет работать неправильно, что может привести к перегреву и повреждению.
Как правильно подобрать конденсатор для подключения трехфазного двигателя к 220 В?
Подбор конденсатора зависит от мощности двигателя и его электрических параметров. Обычно расчет ведется исходя из тока двигателя и номинального напряжения. В справочниках или технической документации можно найти рекомендации по емкости конденсатора на 1 кВт мощности двигателя — чаще всего это около 70-100 мкФ на 1 кВт для пускового конденсатора и около 30-50 мкФ для рабочего. Однако точные значения лучше измерять экспериментально или рассчитывать с учетом конкретной схемы подключения и характеристик двигателя.
Какие меры защиты нужны при подключении трехфазного двигателя к сети 220 В?
При подключении обязательно нужно использовать защиту от перегрузок и короткого замыкания — например, автоматические выключатели или тепловые реле, настроенные на ток двигателя. Также необходимо правильно заземлить корпус мотора. Если применяются конденсаторы, следует выбирать изделия с соответствующим напряжением и типом, чтобы избежать пробоев. В некоторых случаях стоит добавить устройство защиты от пропадания фазы или обратной последовательности, чтобы предотвратить повреждение двигателя при неправильном подключении.
Как проверить направление вращения трехфазного двигателя после подключения к 220 В?
После подключения нужно кратковременно включить двигатель и визуально или при помощи индикатора определить направление вращения вала. Если направление не совпадает с требуемым, можно поменять местами два из трех проводов на выводах двигателя или, в схеме с конденсаторами, изменить порядок подключения конденсаторов. Эта процедура позволяет изменить фазовый сдвиг и изменить направление вращения мотора без риска для оборудования.
Можно ли запускать трехфазный двигатель с нагрузкой при подключении к 220 В?
Запуск двигателя с нагрузкой нежелателен, особенно при работе от однофазной сети с конденсаторами. Это увеличивает ток запуска и нагрузку на обмотки, может привести к перегреву и быстрому износу двигателя. Лучше запускать без нагрузки, а после выхода на рабочие обороты постепенно подключать механизм. Если в процессе запуска требуется нагрузка, стоит использовать специальные устройства плавного пуска или частотные преобразователи, которые обеспечат плавное увеличение момента и снизят нагрузку на двигатель.
