Пайка скрутки в заземляющем контуре нарушает требования действующих стандартов ПУЭ и ГОСТ. Согласно п. 2.1.21 ПУЭ, соединения в цепях заземления должны быть выполнены сваркой, опрессовкой или с использованием специальных зажимов. Пайка не входит в перечень допустимых способов, так как она не обеспечивает надежность контакта при длительной эксплуатации.
При нагреве, связанном с токами утечки или короткими замыканиями, припой способен плавиться уже при температуре около 180–200 °C, тогда как сталь и медь выдерживают значительно более высокие значения. Это приводит к риску разрыва соединения, потере защитной функции заземления и возникновению потенциально смертельно опасной ситуации при прикосновении к корпусу электрооборудования.
Еще один фактор риска – снижение механической прочности пайки по сравнению с сваркой или болтовыми соединениями. При вибрациях, усадке конструкций или термическом расширении проводов паяное соединение может ослабнуть или полностью разрушиться. Особенно это актуально для распределительных коробок и щитов, установленных вне жилых помещений.
Для обеспечения надежного заземления следует использовать сварку с обязательной зачисткой контактируемых поверхностей, болтовые соединения с гроверными шайбами или сертифицированные клеммы. Все соединения должны быть доступны для периодического визуального контроля и замера сопротивления.
Почему пайка ухудшает механическую надёжность заземления
Пайка при соединении заземляющих проводников нарушает требования к прочности механического контакта. Оловянно-свинцовый припой, наиболее часто применяемый в быту, обладает низкой пластичностью и хрупкостью при вибрациях и механических нагрузках. В результате, при изгибе или растяжении соединение легко трескается, особенно в местах перехода между медным проводом и припоем.
Температурный коэффициент линейного расширения припоя значительно отличается от меди. При циклическом нагреве (например, при прохождении токов утечки или вблизи отопительных труб) возникают микротрещины, приводящие к ослаблению контакта и его разрушению. Это особенно критично в системах заземления, где контакт должен сохранять надёжность на протяжении десятилетий без обслуживания.
Ещё одна проблема – невозможность обеспечить постоянное усилие сжатия между скрученными жилами. При пайке расплавленный припой временно удерживает форму, но не компенсирует ослабление давления между жилами после его остывания. С течением времени под действием вибраций и усадки припоя образуются зазоры, повышающие переходное сопротивление и снижающие эффективность заземления.
Кроме того, пайка затрудняет визуальный и инструментальный контроль качества соединения. Внешне гладкая поверхность может скрывать дефекты пайки, включая неполное смачивание или внутренние пустоты. Это создаёт ложное впечатление надёжности, в то время как соединение может оказаться уязвимым при первом механическом воздействии.
Для обеспечения механической прочности заземляющих соединений рекомендуется использовать методы, обеспечивающие постоянное усилие прижима: болтовые зажимы, пружинные клеммы или опрессовку специальными гильзами. Такие способы сохраняют стабильность контакта при нагрузках, вибрациях и температурных колебаниях.

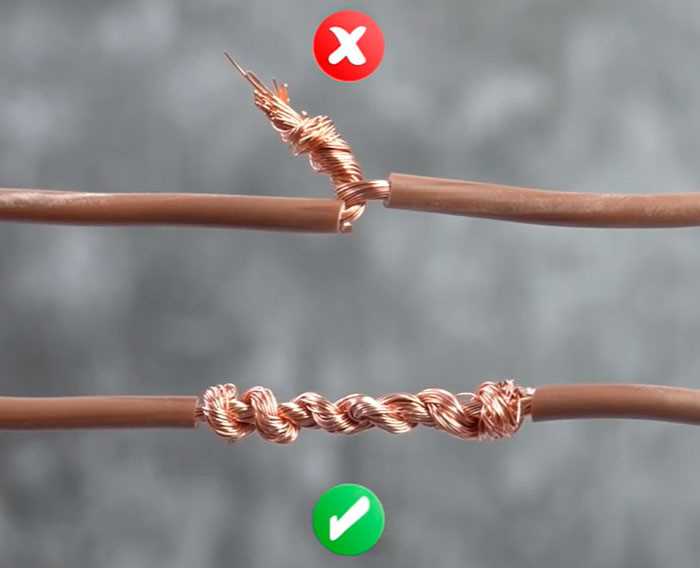

Как изменение температуры влияет на паяные соединения
Паяные соединения, выполненные в местах заземления, подвержены значительным деформациям при колебаниях температуры. Причина – различие коэффициентов линейного расширения у меди провода и припоя (обычно сплавы на основе олова и свинца или олова и серебра). Например, коэффициент линейного расширения меди – около 17×10⁻⁶ 1/°C, а у типичного припоя Sn60Pb40 – до 24×10⁻⁶ 1/°C. При постоянных циклах нагрева и охлаждения это вызывает микротрещины и разрушение контакта.
Кроме механических напряжений, термическое старение снижает прочность сплава. При длительной эксплуатации, особенно в условиях высокой влажности и переменных температур, в месте пайки начинается диффузия примесей и образование интерметаллических соединений. Эти зоны хрупки и не выдерживают вибрации или усилий на разрыв.
Температурные перепады особенно опасны в наружных распределительных щитах, где за сутки температура может изменяться на 20–30 °C. Такие условия вызывают усталостное разрушение даже качественно выполненного паяного соединения. С течением времени это приводит к повышению сопротивления и риску искрообразования в цепи заземления.
Для повышения надёжности заземляющих соединений в условиях перепадов температур следует использовать болтовое или опрессованное соединение. Они сохраняют стабильный контакт независимо от термического расширения материалов, не подвержены хрупкости и допускаются нормативными документами для стационарных систем заземления.
Чем опасна коррозия припоя в заземляющих контурах
Проблема особенно остра в наружных заземляющих системах и в помещениях с нестабильным микроклиматом (подвалы, технические этажи, шахты). Коррозия припоя может развиваться локально – в местах микротрещин, образующихся при термическом расширении проводников или при механических нагрузках.
- Окислы на поверхности припоя увеличивают сопротивление до десятков Ом, что критично для систем защитного заземления.
- Коррозионные процессы часто протекают скрыто: внешне скрутка может выглядеть надёжно, но внутри пайка уже разрушена.
- При повышенной влажности (более 80%) скорость коррозии припоя возрастает в 2–3 раза, особенно при наличии электрохимической пары с медью или алюминием.
В случае протекания тока утечки через корродированный участок возможно локальное нагревание, приводящее к деградации изоляции и риску воспламенения.
Для предотвращения подобных последствий:
- Не использовать пайку в заземляющих соединениях, особенно в уличных и подземных условиях.
- Предпочитать сварку, прессовку или клеммные зажимы, обеспечивающие стабильный контакт без риска окисления припоя.
- Регулярно проводить визуальный и омметрический контроль заземляющих соединений, особенно в агрессивной среде.
Игнорирование коррозии припоя в контуре заземления нарушает требования ПУЭ и повышает вероятность поражения током при пробое изоляции.

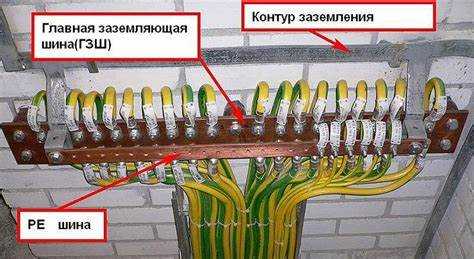

Почему паяные скрутки не соответствуют требованиям ПУЭ
Согласно пункту 2.1.21 Правил устройства электроустановок (ПУЭ), соединения и ответвления проводников должны обеспечивать долговечный электрический контакт и механическую прочность. Паяные скрутки этим требованиям не соответствуют. Они нестабильны при термических и механических нагрузках, особенно в условиях старения и окисления материалов.
ПУЭ допускает использование пайки только как вспомогательного метода – исключительно в составе многокомпонентных соединений (например, с опрессовкой или сваркой), но не как самостоятельный способ. Это связано с тем, что паяное соединение теряет механическую прочность при повышении температуры выше 60–70 °C, что возможно в реальной эксплуатации при токах короткого замыкания или высоком переходном сопротивлении.
Кроме того, при пайке невозможно гарантировать стабильную силу сжатия проводников, как это обеспечивается при болтовом, сварном или прессовом соединении. Нарушение плотности контакта приводит к росту сопротивления, локальному нагреву и, как следствие, к разрушению проводника.
Нормативные документы, такие как ГОСТ 10434-82 и ПУЭ, указывают на необходимость применения соединений, обеспечивающих механическую прочность, равную прочности провода. Паяная скрутка этой характеристики не имеет и подвержена разрушению при вибрациях и изгибах, особенно в распределительных коробках и щитах.
Таким образом, использование пайки для соединения заземляющих проводников противоречит ПУЭ, так как не обеспечивает ни требуемой надежности, ни долговечности, что критично для элементов систем защитного заземления.
Риски перегрева провода при повреждении паяного контакта
Паяные соединения в заземляющих системах подвержены механическим и термическим воздействиям, которые со временем могут привести к их разрушению. При растрескивании или частичном отслоении припоя нарушается целостность контакта, в результате чего возникает переходное сопротивление. Это сопротивление становится источником локального нагрева при протекании тока утечки или короткого замыкания.
Даже при токах менее 10 А перегрев в области повреждённого паяного участка может превышать 150 °C. Такое повышение температуры опасно для изоляции провода, особенно если используется ПВХ, температура плавления которого составляет около 160 °C. В случае длительного воздействия происходит термическое старение, размягчение и воспламенение оболочки.
Перегрев может также вызвать локальное оплавление проводников, что приводит к полному разрыву цепи заземления. В условиях аварийного режима отсутствие заземления увеличивает напряжение на корпусах оборудования и повышает риск поражения электрическим током.
Для предотвращения перегрева необходимо исключить пайку в заземляющих соединениях и использовать методы, обеспечивающие постоянный механически стабильный контакт – например, опрессовку, сварку или болтовое соединение с контрольным усилием затяжки. Регулярный осмотр и измерение переходного сопротивления соединений позволяет вовремя выявить потенциально опасные зоны.
Можно ли обнаружить отказ паяного заземления визуально
Отказ паяного заземления может быть трудно выявим при обычной визуальной проверке, так как многие его признаки скрыты под слоем припоя. Однако, существует несколько индикаторов, на которые следует обратить внимание.
Первым признаком возможного отказа является коррозия на поверхности паяного соединения. Пайка, особенно в условиях высокой влажности или при воздействии агрессивных химикатов, может поддаваться коррозии, что приведет к ухудшению электрической проводимости и механической прочности контакта.
Визуально можно также заметить изменение цвета припоя. Например, потемнение или изменение текстуры может свидетельствовать о перегреве, который ослабил соединение, сделав его более уязвимым к механическим повреждениям.
Кроме того, визуальная проверка может выявить трещины или отслоение припоя. Эти дефекты могут возникнуть в результате термических циклов или механических нагрузок, что снижает надежность заземления. Однако, такие дефекты зачастую видны только при детальном осмотре или увеличении.
Тем не менее, полная диагностика отказа паяного заземления требует применения специальных методов, таких как тепловизионная диагностика или электрические испытания, чтобы точно выявить снижение проводимости.
Какие альтернативы пайке допустимы при заземлении
При заземлении, особенно в критичных областях, пайка скрутки заземления представляет собой небезопасный метод из-за возможных проблем с механической прочностью и электрической проводимостью. Существуют несколько альтернатив, которые обеспечивают более надежное и долговечное соединение.
- Механическое соединение с зажимами и гайками – использование специальных зажимов для соединения проводников является одним из наиболее распространенных методов. Зажимы обеспечивают прочное и надежное соединение, не ухудшающее электропроводность при длительной эксплуатации. Важно, чтобы зажимы соответствовали материалу и сечению проводника.
- Клеммные соединения – клеммные коробки с винтовыми зажимами используются для соединений проводников, исключая пайку. Это соединение легко контролировать и при необходимости можно обеспечить его повторное обслуживание или замену.
- Контактные соединения с применением сварки – метод сварки, в частности, точечная сварка, позволяет создать прочное соединение без использования пайки. Этот метод особенно полезен для соединений в тяжёлых условиях эксплуатации, таких как в промышленных объектах.
- Зажимы с пружинным механизмом – пружинные зажимы обеспечивают хороший контакт между проводами, минимизируя риск перегрева или ослабления контакта с течением времени. Эти соединения могут использоваться в случае, если требуется быстрый монтаж и демонтаж.
- Обжимные соединения – обжимные муфты или наконечники применяются для заземляющих проводников, позволяя создать механическое соединение, которое сохраняет стабильность контакта и защищает от коррозии.
Каждый из этих методов требует внимательного подхода в зависимости от условий эксплуатации и типа заземляющей системы. Важно, чтобы соединения выполнялись квалифицированным специалистом с учетом всех стандартов и норм безопасности.
Ответственность за неправильное соединение заземляющих проводников
Неправильное соединение заземляющих проводников может привести к серьёзным последствиям как для здоровья людей, так и для целостности оборудования. Согласно нормативам, установленным ПУЭ (Правилами устройства электроустановок), ответственность за ошибки в соединении заземления ложится на установщика или ответственное лицо за выполнение монтажных работ. Если заземление выполнено ненадлежащим образом, и это привело к аварийной ситуации, несёт ответственность организация, осуществлявшая монтаж.
При нарушении требований безопасности, установленных стандартами, возможны штрафы, административные санкции, а в случае трагических последствий – уголовная ответственность. Неправильное соединение заземляющих проводников также может стать причиной отказа в страховых выплатах при аварийных ситуациях, связанных с электрическим оборудованием.
Чтобы избежать таких ситуаций, важно строго соблюдать технические требования и использовать сертифицированные компоненты для соединений. Проведение регулярных проверок и тестирования заземляющих систем позволяет своевременно выявлять дефекты и устранять их, предотвращая потенциальные риски для здоровья и безопасности.
Вопрос-ответ:
Почему пайка заземляющей скрутки может быть опасной?
Пайка заземляющей скрутки опасна из-за риска ухудшения проводимости соединения со временем. При изменении температуры припой может терять свои свойства, а это приведет к ослаблению контакта. Недостаточный контакт может вызвать перегрев, а в худшем случае — короткое замыкание или пожароопасную ситуацию.
Можно ли визуально выявить дефекты паяного соединения заземляющей скрутки?
Визуально обнаружить дефекты паяного соединения сложно. Пайка может выглядеть целой, но со временем, из-за воздействия влаги или температуры, соединение может ослабнуть или повредиться. Поэтому для оценки надежности таких соединений необходимо проводить специальные тесты, такие как измерение сопротивления или использование методов термографии.
Как повреждение паяного контакта влияет на работу системы заземления?
Повреждение паяного контакта может привести к ухудшению работы всей системы заземления. Если контакт ослаблен или разрушен, сопротивление увеличивается, что может вызвать опасные условия для работы электрооборудования. Также возможно возникновение искр, перегрева проводников и даже пожара, что в свою очередь может повлиять на безопасность пользователей.
Какие альтернативы пайке существуют для создания надежных заземляющих соединений?
Для надежного соединения заземляющих проводников можно использовать такие методы, как механические зажимы или сварка. Эти способы обеспечивают более прочный контакт и меньше подвержены изменению температуры и коррозии. В отличие от пайки, они не ухудшаются со временем и более безопасны в эксплуатации.
Какие риски сопряжены с использованием припоя для заземляющих соединений?
Основной риск использования припоя — это коррозия и износ соединений, что может привести к утрате проводимости. Влага и температура могут ускорить разрушение припоя, особенно если заземление используется в условиях, где возможны перепады температуры. Это может повлиять на стабильность заземляющей системы и создать дополнительные риски для электрической безопасности.
Почему нельзя паять заземляющую скрутку?
Пайка заземляющей скрутки представляет собой риск, потому что соединение может потерять свою прочность из-за перегрева и коррозии припоя. Важно, чтобы заземляющие соединения обеспечивали надёжность и долговечность. Когда используется пайка, соединение становится хрупким, что может привести к его повреждению со временем, особенно при воздействии температурных колебаний или влаги. Кроме того, при пайке можно нарушить проводимость, что снизит эффективность заземления. Паяные соединения также склонны к разрушению из-за механических нагрузок, что делает их ненадёжными для защиты от электрических перегрузок. В итоге, для заземления лучше использовать механическое соединение, например, скрутку с зажимами, что обеспечивает большую безопасность и долговечность.
