На Mitsubishi Pajero IV предусмотрены конкретные зоны для установки домкрата, обеспечивающие устойчивость и предотвращающие повреждение кузова или подвески. Неправильное размещение может привести к деформации порогов, лонжеронов или разрушению пластиковых элементов.
Заводские точки поддомкрачивания обозначены на днище штампованными выступами рядом с усилителями порогов, расположенными за передними колесами и перед задними. Эти места рассчитаны на штатный домкрат из комплекта автомобиля. Металл в этих зонах усилен и выдерживает вес машины при штатной замене колеса.
При использовании гидравлического подкатного домкрата следует подводить его к силовым элементам рамы. На передней части подходит место под передним подрамником, ближе к центральной оси автомобиля. Сзади оптимально устанавливать домкрат под мост или под усиленный участок продольной балки рамы, расположенной ближе к колесу.
Перед подъемом автомобиль необходимо зафиксировать на ручном тормозе и подложить противооткатные упоры под колеса. Поверхность под домкрат должна быть ровной и твёрдой. Использование прокладок между чашкой домкрата и кузовом помогает избежать скольжения и вмятин.

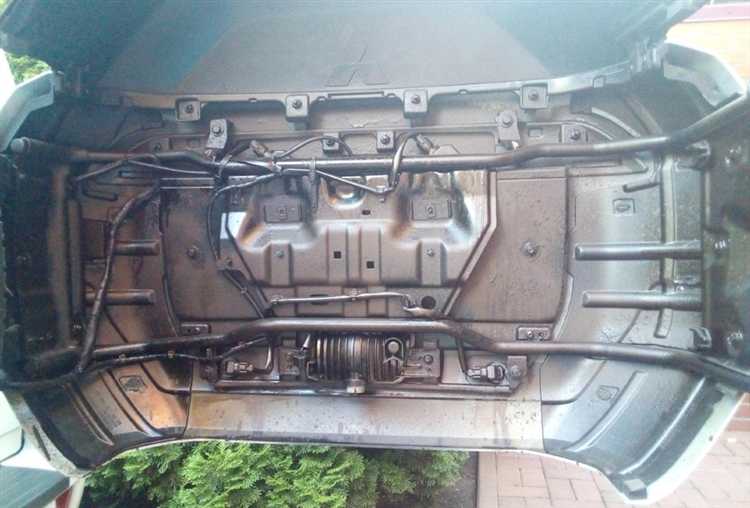

Заводские точки подъёма: передняя и задняя оси
Передняя ось: Заводская точка подъёма расположена на продольной балке рамы, позади переднего колеса. Опорная площадка домкрата должна устанавливаться на металлический усиленный выступ, находящийся между нижним рычагом подвески и лонжероном. Поверхность точки подъёма – плоская, с усилением, рассчитанным на нагрузку при подъёме одной стороны автомобиля. Не допускается установка домкрата под пластиковые элементы защиты двигателя или ближе к центру балки, где отсутствует усиление.
Задняя ось: Для подъёма задней части автомобиля предусмотрен участок на продольной раме перед задним колесом. Точка размещается в зоне усиленного металлического ребра, сразу за креплением продольного рычага подвески. Домкрат должен фиксироваться строго под этим ребром. Подъём допускается только при полной остановке автомобиля на ровной поверхности с затянутым ручным тормозом. Использование заднего моста как опорной точки запрещено – это может повредить картер редуктора.
Перед подъёмом необходимо убедиться в стабильности опоры и отсутствии ржавчины или деформаций на участке установки.

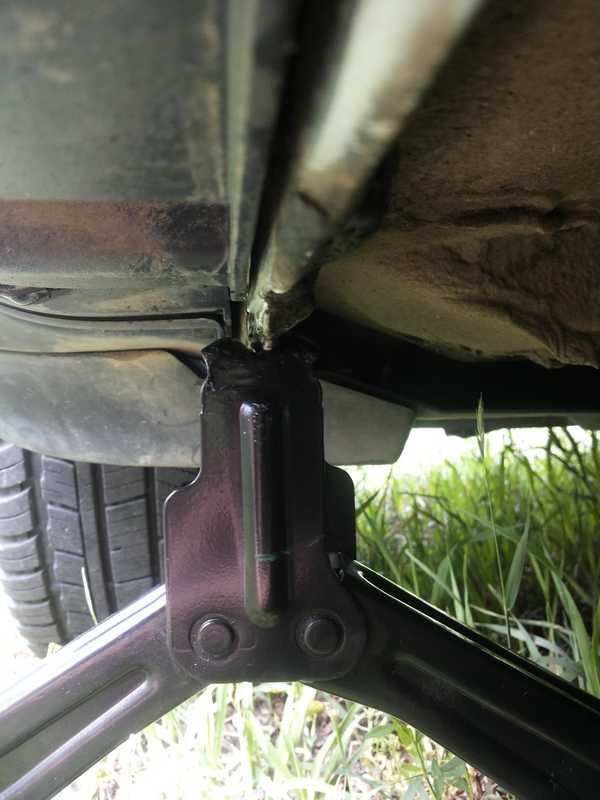

Домкрат под лонжерон: расположение и особенности
Лонжероны на Паджеро 4 представляют собой продольные силовые элементы рамы, на которых допустимо использовать домкрат при определённых условиях. Эти точки особенно актуальны при замене колёс вне асфальта или при отсутствии доступа к штатным площадкам.
Основные особенности установки домкрата под лонжерон:
- Участок лонжерона должен быть прямым и без следов коррозии или деформаций.
- Рекомендуется выбирать зону ближе к передней или задней оси, где металл усилен дополнительными ребрами жёсткости.
- Использование резиновой накладки между домкратом и рамой уменьшает риск проскальзывания и повреждений.
Приподнимать автомобиль под лонжерон целесообразно:
- Когда отсутствует возможность использования штатных точек из-за обвеса или грязи.
- Если необходимо поднять сразу обе колеса одной оси – лонжерон позволяет это сделать при установке домкрата ближе к центру.
Недопустимо использовать участки с заводскими отверстиями, перегибами или сварными швами. Они не рассчитаны на точечную нагрузку и могут быть повреждены. Также следует избегать установки домкрата на скошенных частях лонжерона – это чревато соскальзыванием опоры.
После вывешивания необходимо убедиться в устойчивости машины и установить страховочные подставки. Лонжерон не рассчитан на продолжительную нагрузку от домкрата.

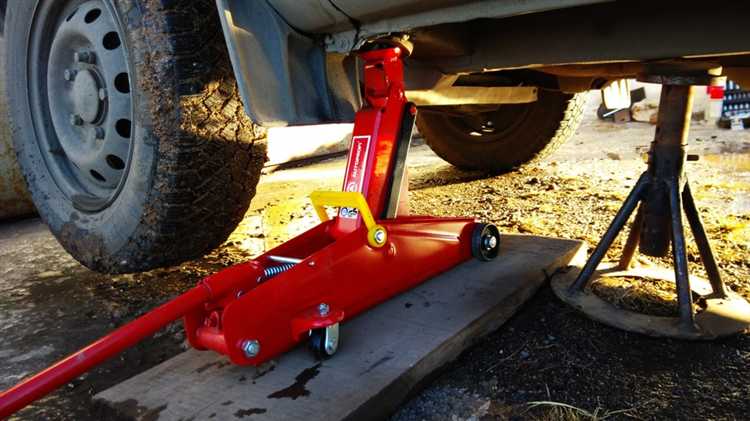

Поддомкрачивание передней части при замене колеса
Перед поднятием передней части автомобиля необходимо установить Паджеро 4 на ровную твёрдую поверхность и включить стояночный тормоз. Коробку передач перевести в положение «P» (для АКПП) или включить первую передачу (для МКПП).
Домкрат подставляется под заводскую точку подъёма, расположенную за передним колесом, ближе к переднему лонжерону. На днище в этой зоне имеется усиленный участок с выемкой, обозначающий место для установки штатного домкрата. Это место рассчитано на точечную нагрузку и выдерживает вес автомобиля при замене одного переднего колеса.
Перед установкой домкрата необходимо убедиться, что его пята контактирует строго с обозначенной зоной без смещения. При использовании нештатного домкрата (например, бутылочного или подкатного) следует использовать резиновую проставку или деревянный брусок с выемкой, чтобы избежать повреждения металла порога.
После подъёма передней части до момента отрыва колеса от поверхности следует установить под кузов страховочную опору. Располагать её рекомендуется под лонжероном, ближе к продольной балке, но вне зоны работы домкрата. Без страховки производить замену запрещено.
Затягивать болты колеса после установки на место следует моментом 110–120 Н·м. После завершения работ домкрат убирается, страховка снимается. Контрольный протяжку болтов необходимо провести через 30–50 км пробега.

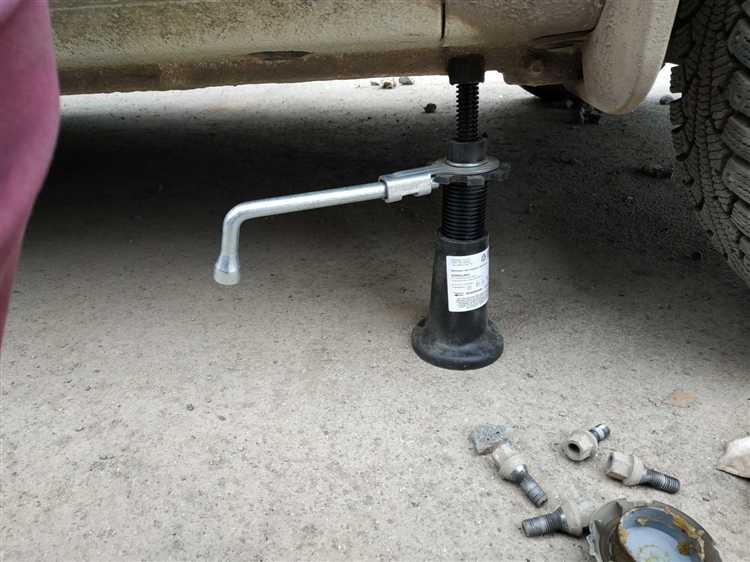

Задние точки опоры при ремонте подвески
Для вывешивания задней части Mitsubishi Pajero IV при работе с элементами подвески применяются стационарные опорные зоны, рассчитанные на нагрузку и обеспечивающие устойчивость кузова. Основная точка установки домкрата – участок заднего лонжерона, расположенный перед задним колесом, за усилителем пола. Поверхность в этом месте усилена заводским образом и выдерживает подъем автомобиля без деформаций.
При установке подставок под кузов рекомендуется использовать усиленный участок лонжерона ближе к рычагам задней подвески. Важно избегать размещения опоры на продольных рычагах и элементах тяговой системы – они не предназначены для восприятия массы автомобиля и могут быть повреждены. Также не следует подпирать кузов в области глушителя или топливных трубок – они проходят по правой стороне вблизи рамы и легко деформируются.
Допустимо использовать заднюю поперечину рамы как точку опоры подставок, особенно при необходимости демонтировать оба задних колеса одновременно. Эта зона обеспечивает достаточную площадь контакта и обладает высокой прочностью, однако при этом важно использовать прокладку из дерева или резины между рамой и металлической частью подставки.
Перед подъемом необходимо включить стояночный тормоз и установить противооткатные упоры под передние колёса. Подъем задней части всегда выполняется с твёрдой и ровной поверхности, чтобы исключить перекос и смещение автомобиля во время ремонта.
Использование центральной балки как опоры
Домкрат устанавливают строго под плоскую поверхность балки, чтобы обеспечить равномерное давление и исключить прогиб или повреждение металла. При необходимости подложите деревянную или резиновую прокладку толщиной 10–15 мм для защиты покрытия балки.
Подъём автомобиля за центральную балку следует выполнять на ровной и твёрдой поверхности, чтобы обеспечить устойчивость и избежать соскальзывания домкрата. Максимальная нагрузка на эту точку соответствует техническим характеристикам домкрата и грузоподъёмности автомобиля.
Для продолжительных работ рекомендуется дополнительно использовать подставки, установленные под балки или лонжероны, чтобы снять нагрузку с домкрата и обеспечить безопасность.
Нельзя устанавливать домкрат под участки центральной балки, где проходят топливные трубки, тормозные магистрали или электрические провода – это может привести к повреждениям и опасным ситуациям.
Ошибки при установке домкрата и возможные повреждения
Неправильный выбор точки подъёма приводит к деформации элементов кузова и рамы. Например, установка домкрата под пластиковую защиту или под крыло вызывает прогибы и трещины. На Паджеро 4 важно использовать заводские точки, расположенные на усиленных лонжеронах и центральной балке.
Смещение домкрата с точки опоры вызывает срезание или повреждение креплений. Если домкрат стоит неустойчиво, машина может соскользнуть, что опасно для техники и оператора. Следует обеспечить плотный контакт с металлом, без промежуточных мягких элементов.
Перегрузка домкрата или использование неподходящего типа домкрата ведёт к его поломке и падению автомобиля. На Паджеро 4 с полной массой около 2,3 тонны домкрат должен выдерживать нагрузку не менее 3 тонн с запасом безопасности.
Игнорирование ровности поверхности при установке домкрата увеличивает риск опрокидывания. Рекомендуется ставить автомобиль на твёрдую, ровную площадку, а при необходимости использовать подставки или деревянные подкладки под основание домкрата.
Поддомкрачивание за неусилённые элементы – двери, пороги, пластиковые панели – приводит к их деформации и последующей дорогостоящей замене. При подъёме использовать только предусмотренные точки, отмеченные производителем.
Последствия неправильной установки домкрата включают:
— Разрушение лонжеронов, что снижает прочность кузова и влияет на безопасность.
— Повреждение топливных и тормозных трубок, что создаёт риск утечки и аварии.
— Деформацию подвески и колесных арок, затрудняющую дальнейший ремонт и управление.
Внимательное соблюдение рекомендаций по точкам установки минимизирует риск повреждений и обеспечит безопасность при обслуживании Паджеро 4.
Вопрос-ответ:
Где на Паджеро 4 находятся заводские точки для установки домкрата?
Заводские точки расположены у лонжеронов и специальных усиленных мест под кузовом. На передней оси обычно это область рядом с рычагом подвески, а сзади — усиленные площадки возле задних амортизаторов или поперечин. Эти места рассчитаны на нагрузку домкрата и не повредят кузов.
Какие ошибки часто совершают при установке домкрата на Паджеро 4?
Частая ошибка — установка домкрата на элементы подвески или неусиленные части кузова, что может привести к деформации и поломке. Также неправильный выбор точки опоры вызывает нестабильность, из-за которой машина может соскользнуть с домкрата.
Можно ли ставить домкрат под центральную балку кузова у Паджеро 4?
Центральная балка есть в некоторых модификациях, и она может использоваться как опора. Однако важно убедиться, что поверхность ровная и балка не повреждена. Нельзя поддомкрачивать так, чтобы создавать перекос или нагрузку на соседние элементы.
Как правильно поддомкрачивать переднюю часть Паджеро 4 при замене колеса?
Для подъёма переднего колеса домкрат ставится под усиленную точку лонжерона ближе к колесу. Перед подъемом необходимо включить стояночный тормоз и зафиксировать задние колёса, чтобы исключить смещение машины.
Какие последствия могут быть при неправильной установке домкрата на Паджеро 4?
Неправильное расположение домкрата способно привести к повреждению кузова, деформации элементов подвески и даже травмам при соскальзывании машины. Это снижает безопасность и усложняет последующий ремонт.
Где именно на кузове Паджеро 4 следует ставить домкрат для подъёма передней части автомобиля?
Для подъёма передней части Паджеро 4 домкрат устанавливают под специально усиленные места — заводские точки подъёма. Обычно это участки лонжеронов, расположенные близко к колёсам. Для передней оси подходят зоны под раму, рядом с передними колесами, где металл толще и выдерживает нагрузку. Установка домкрата вне этих мест чревата деформацией кузова или повреждением элементов подвески. Перед началом подъёма рекомендуется очистить выбранную точку от грязи, чтобы обеспечить плотный контакт и предотвратить соскальзывание домкрата.
Какие ошибки могут возникнуть при установке домкрата на Паджеро 4 и к каким повреждениям они могут привести?
Частая ошибка — установка домкрата не на усиленную точку, а под пластиковые детали, панели или тонкие участки кузова. Это приводит к прогибам, трещинам и даже деформации металла. Ещё одна ошибка — незафиксированная подставка под автомобиль, что создает риск соскальзывания. Попытка поднять автомобиль с полностью нагруженным колесом на мягкой поверхности без использования опорных подкладок вызывает проседание домкрата и нарушение устойчивости. Все эти ошибки могут привести к повреждениям кузова, подвески и даже аварийным ситуациям при ремонте. Поэтому важно строго придерживаться заводских точек подъёма и использовать дополнительную опору.
