Четырехходовой клапан – ключевой элемент в системе кондиционирования, отвечающий за переключение направления хладагента в зависимости от режима работы устройства. Он регулирует тепловые процессы, обеспечивая как охлаждение, так и обогрев воздуха. Неправильная работа клапана может привести к снижению эффективности системы или поломке устройства. Проверка этого компонента требует внимательности и точности.
Для начала, важно понимать, что четырехходовой клапан состоит из нескольких частей: электромагнитного клапана, управляющего устройства и механизма переключения. Он работает в двух основных режимах: охлаждение и обогрев. В режиме охлаждения клапан направляет хладагент от испарителя к конденсатору, а в режиме обогрева – наоборот. Проверка его работы начинается с диагностики этих двух режимов.
Проверьте напряжение на катушке клапана. Для этого следует использовать мультиметр. Напряжение на катушке должно соответствовать данным в технической документации. Если напряжение присутствует, но клапан не переключается, это может свидетельствовать о механической неисправности устройства. В случае отсутствия напряжения стоит проверить схему управления.
Проверьте клапан на наличие утечек. Это можно сделать с помощью мыльного раствора, нанеся его на стыки и соединения клапана. Появление пузырьков указывает на утечку, что требует замены уплотнений или клапана целиком.
Проверка переключения режимов также имеет важное значение. Для этого необходимо в процессе работы кондиционера сменить режим с охлаждения на обогрев. В процессе переключения клапан должен четко изменить направление потока хладагента. Если переключение не происходит или происходит с задержкой, это может указывать на износ механизма переключения.
Регулярная проверка четырехходового клапана помогает не только избежать поломок, но и повысить эффективность работы кондиционера. Это позволяет снизить затраты на ремонт и продлить срок службы устройства.
Как обнаружить признаки неисправности четырехходового клапана
Также можно заметить увеличение уровня шума в процессе работы устройства. Стандартный шум кондиционера при неисправности клапана становится громче или имеет необычные звуки, такие как щелчки или треск.
Другим важным сигналом является изменение температуры воздуха. Когда клапан выходит из строя, температурный режим не будет соответствовать установленному, и кондиционер может не поддерживать нужную температуру в помещении.
Кроме того, появление утечек фреона также может быть связано с неисправным четырехходовым клапаном. При повреждении клапан не может правильно контролировать движение хладагента, что приводит к утечке или нестабильной циркуляции.
Если в процессе работы кондиционер начинает перегреваться, это также может указывать на проблемы с клапаном. Нагрев и перегрев внутренних элементов устройства часто сопровождаются некорректной работой клапана, что приводит к отказу системы от нормальной работы.
Пошаговая инструкция по проверке давления в системе кондиционера

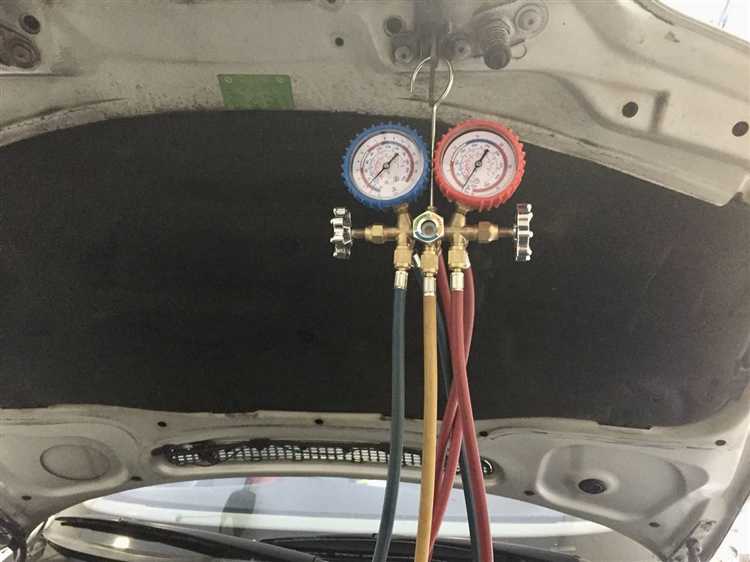

1. Подготовка оборудования. Для проверки давления в системе кондиционера используйте манометр, который соответствует типу хладагента. Убедитесь, что манометр исправен и правильно откалиброван.
2. Подключение манометра. Подключите манометр к соответствующему порту высокого или низкого давления, в зависимости от того, какую часть системы вы хотите проверить. Обычно для низкого давления используется порт на стороне всасывания, а для высокого давления – на стороне подачи хладагента.
3. Запуск кондиционера. Включите кондиционер и дайте системе работать в течение нескольких минут, чтобы стабилизировать показания давления. Это важно для точности измерений.
4. Снятие показаний. Просмотрите показания манометра. Для стандартной системы с хладагентом R-410A рабочее давление на низкой стороне должно быть около 2-3 бар, а на высокой – 10-15 бар при нормальной температуре.
5. Оценка результата. Сравните полученные значения с рекомендованными для вашего типа кондиционера. Если показания значительно отклоняются от нормы, это может свидетельствовать о проблемах с уровнем хладагента или утечками в системе.
6. Отключение манометра. После завершения проверки аккуратно отсоедините манометр от системы, чтобы избежать утечек хладагента.
7. Дополнительная диагностика. Если давление в системе не соответствует нормам, проверьте возможные утечки или недостаток хладагента. В случае подозрения на неисправность клапана или других компонентов, рекомендуется провести дополнительные проверки.
Как проверить работу клапана с помощью мультиметра
Для проверки работы четырехходового клапана с помощью мультиметра необходимо выполнить несколько шагов. Мультиметр поможет определить сопротивление катушки клапана и проверить, нет ли короткого замыкания или обрыва цепи.
1. Отключите кондиционер от сети и снимите крышку с клапана. Обратите внимание на маркировку проводов, чтобы правильно подключить мультиметр.
2. Установите мультиметр в режим измерения сопротивления (Ом). Подключите щупы мультиметра к контактам катушки клапана.
3. Измерьте сопротивление катушки. Нормальное сопротивление для большинства клапанов находится в пределах 20-40 Ом. Если сопротивление значительно отклоняется от этого диапазона, катушка неисправна.
4. Проверьте на наличие короткого замыкания. Для этого подключите один щуп мультиметра к одному контакту катушки, а второй щуп – к корпусу клапана. Если мультиметр показывает нулевое сопротивление, это свидетельствует о коротком замыкании, и клапан нуждается в замене.
5. Если катушка проходит проверку, соедините проводку и снова подключите кондиционер к сети, чтобы протестировать работу клапана при включении устройства. Проверка мультиметром не гарантирует полную работоспособность клапана, поэтому важно также проверить его на практике.
Определение утечек фреона в системе кондиционера
Утечка фреона в системе кондиционера снижает эффективность работы устройства и может привести к его повреждению. Для выявления утечек необходимо следовать определенным методам диагностики.
Один из способов проверки – визуальный осмотр. Это первое, что нужно сделать при подозрении на утечку. Осматривайте все соединения трубок и элементов, где возможно попадание фреона. Обратите внимание на следы масла, которые могут указывать на место утечки.
Использование мыльной воды является простым и эффективным методом. Нанесите мыльный раствор на соединения трубок, клапанов и других подозрительных мест. Если на поверхности образуются пузырьки, значит, есть утечка фреона.
Для более точной диагностики используйте электронные детекторы утечек. Эти устройства позволяют обнаружить даже малейшие утечки, которые трудно заметить визуально. Детекторы реагируют на изменение концентрации фреона в воздухе.
Другой способ – использование ультразвуковых датчиков. Эти устройства могут зафиксировать звуковые волны, возникающие при утечке фреона, что помогает определить местоположение проблемы.
Если утечка не обнаружена на этих этапах, проверьте давление в системе с помощью манометра. Снижение давления может быть признаком утечки. Однако этот метод требует дополнительных знаний и опыта для правильной интерпретации показаний.
Для более сложных случаев рекомендуется обратиться к специалистам, которые могут использовать профессиональные методы диагностики, включая вакуумные насосы и красители для фреона.
Как правильно использовать манометр для диагностики клапана
Для диагностики четырехходового клапана с помощью манометра, необходимо правильно подключить прибор к системе кондиционера. Процесс начинается с подключения манометра к сервисному порту на низком или высоком давлении в зависимости от типа проверяемого клапана.
Перед использованием манометра убедитесь, что кондиционер выключен, а система не находится под давлением. Это необходимо для предотвращения повреждений и неточных измерений. Затем подключите манометр и включите кондиционер для работы в стандартном режиме.
После включения системы, наблюдайте за показаниями манометра. При нормальной работе клапана давление на обоих портах (низкое и высокое) должно соответствовать рекомендованным значениям, указанным в технической документации кондиционера. Любые отклонения от нормы могут указывать на неисправность клапана.
Важно отметить, что манометр должен показывать стабильные значения давления. Нестабильное давление или его колебания при работе системы могут свидетельствовать о проблемах с клапаном, таких как его засорение или механическое повреждение.
Если показания манометра выходят за допустимые пределы, рекомендуется провести дополнительные проверки на утечку фреона и возможные проблемы с герметичностью системы. Также важно учитывать температуру окружающей среды, так как она может влиять на показания манометра.
Использование манометра позволяет не только определить корректность работы четырехходового клапана, но и диагностировать другие возможные неисправности в системе кондиционера, такие как утечка фреона или низкий уровень давления.
Роль температуры в проверке четырехходового клапана
Температурные условия играют важную роль в проверке работы четырехходового клапана кондиционера, поскольку они влияют на состояние хладагента и эффективность работы системы. Изменение температуры может свидетельствовать о проблемах с клапаном, таких как его неправильная работа или утечка хладагента.
При тестировании клапана важно обращать внимание на температуру на входе и выходе из него. Если температура на выходе слишком высокая или низкая по сравнению с нормой, это может указывать на неполадки в клапане. Например, при его неисправности температура на выходе может быть нестабильной, что свидетельствует о недостаточном циркулировании хладагента.
Температурные датчики на трубках и клапанах помогают выявить изменения, которые могут указывать на проблемы с клапаном. Для точной диагностики системы кондиционирования нужно проводить проверку на различных режимах работы устройства (охлаждение, обогрев), так как четырехходовой клапан отвечает за переключение между этими режимами, что напрямую влияет на температурные показатели.
Тестирование температуры является важным элементом проверки клапана, поскольку позволяет быстро выявить отклонения от нормы, что поможет в диагностике и дальнейшем обслуживании кондиционера.
Как протестировать клапан при изменении режимов работы кондиционера
Для проверки четырехходового клапана при изменении режимов работы кондиционера важно следить за его реакцией на смену направления потока хладагента. Клапан должен переключать поток без задержек и с минимальными потерями производительности. Для этого выполните следующие шаги:
- Переключите кондиционер на охлаждение и проследите за его работой. Если клапан функционирует правильно, температура на выходе воздуха должна соответствовать заявленным параметрам.
- Переключите систему на обогрев. Проверьте, изменился ли поток воздуха и температура. При правильной работе клапан должен направлять поток хладагента в соответствии с выбранным режимом.
- Прослушайте работу системы. Если клапан издает необычные звуки (скрипы или щелчки), это может свидетельствовать о его неисправности.
- Замерьте давление в системе при каждом из режимов. Давление должно оставаться в пределах нормы для соответствующего режима работы.
- Внимательно следите за показателями температуры и давления на обоих контурах кондиционера. Клапан должен корректно изменять направление хладагента, поддерживая стабильность этих показателей.
Если в одном из режимов работы кондиционера наблюдаются отклонения от нормы, это может означать неисправность клапана, и его необходимо проверить или заменить. Важно помнить, что корректное функционирование клапана напрямую влияет на эффективность работы системы в различных режимах.
Что делать, если клапан не функционирует должным образом
Если катушка работает, но клапан не меняет свою позицию, возможно, механизм заблокирован из-за загрязнений или старения компонентов. Очистите клапан от грязи и отложений, которые могут мешать его нормальной работе. В некоторых случаях требуется заменить изношенные уплотнения или детали клапана.
Далее проверьте давление в системе. Неправильные параметры давления могут помешать клапану функционировать корректно. Используйте манометр для диагностики и убедитесь, что давление в системе соответствует стандартным значениям. Если оно слишком низкое или слишком высокое, нужно найти и устранить утечку фреона или произвести настройку системы охлаждения.
Если клапан не переключает режимы работы, возможно, его электромеханизм требует замены. В этом случае рекомендуется обратиться к специалисту для диагностики и, при необходимости, замены клапана.
В случае, если все проверки не выявили явных причин неисправности, клапан может быть полностью заменен, так как дальнейшие попытки его ремонта могут быть неэффективными.
Вопрос-ответ:
Как определить, что четырехходовой клапан в кондиционере не работает должным образом?
Если кондиционер не меняет режимы работы (например, охлаждение или обогрев), это может указывать на проблему с четырехходовым клапаном. Также можно проверить давление фреона в системе. Если оно слишком низкое или неравномерное, клапан может быть неисправен. Еще одним способом диагностики является проверка работы электромагнитной катушки клапана с помощью мультиметра.
Как можно проверить четырехходовой клапан с помощью мультиметра?
Для проверки клапана мультиметром необходимо измерить сопротивление катушки. Если оно слишком высокое или низкое по сравнению с нормой, это может означать, что катушка вышла из строя. Также можно проверить проводку и контакты, чтобы исключить проблему с электрическим соединением. Мультиметр поможет определить, есть ли замыкание или обрыв в цепи клапана.
Как проверить работу клапана при изменении режимов кондиционера?
При изменении режимов работы кондиционера важно наблюдать за его поведением: при переходе от охлаждения к обогреву и наоборот клапан должен менять свою позицию. Для этого нужно использовать манометр и проверять давление фреона в системе. Если клапан не изменяет положение, это может быть признаком его неисправности. Также стоит послушать, нет ли необычных звуков, которые могут свидетельствовать о блокировке клапана.
Можно ли проверить клапан на наличие утечек фреона?
Да, проверка утечек фреона может быть полезной, чтобы убедиться, что клапан не поврежден. Для этого используют различные методы, такие как визуальный осмотр, использование детекторов утечек, а также давление в системе. Если давление фреона падает, а утечек в трубопроводах не обнаружено, стоит проверить клапан. Также можно использовать мыльный раствор, который поможет выявить утечку через соединения клапана.
Каковы признаки того, что четырехходовой клапан нуждается в замене?
Если клапан не меняет направления потока хладагента, кондиционер не меняет режимы работы, или возникает нехарактерный шум, это может быть признаком его неисправности. Также стоит обратить внимание на изменение давления в системе и снижение эффективности работы устройства. В случае, если клапан не реагирует на управляющий сигнал или имеет признаки повреждения, его лучше заменить.
Как проверить работу четырехходового клапана в кондиционере?
Для проверки работы четырехходового клапана в кондиционере важно начать с диагностики изменения направления потока хладагента. Когда кондиционер работает в режиме обогрева и охлаждения, клапан должен изменять направление хладагента в системе. Прежде чем приступить к проверке, необходимо удостовериться, что система не перегрета и на ней нет видимых утечек. Далее, включите кондиционер в режим обогрева или охлаждения, и внимательно следите за работой устройства. Если клапан работает корректно, поток хладагента должен изменяться в зависимости от выбранного режима, что можно подтвердить через манометр или анализ состояния температуры на выходе из кондиционера.
Какие признаки неисправности четырехходового клапана в кондиционере?
Неисправность четырехходового клапана в кондиционере можно определить по нескольким признакам. Во-первых, если кондиционер не меняет режим работы при переключении между охлаждением и обогревом, возможно, клапан не функционирует должным образом. Во-вторых, если при включении режима обогрева температура не увеличивается, а остается на уровне охлаждения, это также может быть связано с неисправностью клапана. Чтобы подтвердить диагноз, рекомендуется проверить давление и температуру на разных участках системы с помощью манометра и термометра. Если показания не соответствуют норме, клапан требует ремонта или замены.
