Корпус печки на ВАЗ 2109 представляет собой конструкцию, включающую радиатор отопителя, заслонки распределения воздуха и элементы управления. Его демонтаж требуется при замене радиатора, устранении протечек или ремонте системы отопления. Работы могут проводиться в гаражных условиях, но потребуют набора инструментов, аккуратности и понимания устройства салона автомобиля.
Перед началом разборки необходимо полностью обесточить автомобиль, сняв клемму с аккумулятора, и слить охлаждающую жидкость через нижний патрубок радиатора. Это предотвратит протечки антифриза при отсоединении патрубков от печки. Доступ к корпусу возможен только после частичной разборки панели приборов и снятия боковых воздуховодов.
Следует заранее подготовить крестообразную и плоскую отвертки, торцевые головки на 8 и 10 мм, пассатижи и ёмкость для слива охлаждающей жидкости. Также может понадобиться новый герметик для уплотнения соединений при сборке. Учитывая возраст большинства моделей ВАЗ 2109, рекомендуется запастись запасными клипсами и саморезами, так как пластиковые элементы со временем становятся хрупкими.
Важно запомнить порядок снятия элементов или сделать пошаговые фото. Это упростит обратную сборку и поможет избежать ошибок при подключении патрубков и тросиков управления заслонками. Особое внимание стоит уделить фиксации тросов – неправильная установка приведёт к неработающему переключению потоков воздуха или невозможности регулировать температуру.
Какие инструменты понадобятся для снятия корпуса печки
Для демонтажа корпуса печки на ВАЗ 2109 потребуется стандартный набор слесарного инструмента и несколько дополнительных приспособлений. Основная работа будет связана с откручиванием крепёжных элементов, отсоединением патрубков и снятием облицовочных деталей.
Необходимые инструменты:
– Набор рожковых и накидных ключей (8, 10, 12 мм) – для откручивания гаек крепления отопителя и патрубков системы охлаждения.
– Трещотка с удлинителем и головками (желательно с карданным шарниром) – облегчает доступ к крепежу за щитком приборов и под торпедой.
– Отвёртки с прямым и крестовым шлицем – для демонтажа кожуха рулевой колонки, облицовок и воздуховодов.
– Плоскогубцы – для снятия хомутов с патрубков и отсоединения тросов управления заслонками.
– Шестигранник (в некоторых случаях) – применяется на некоторых модификациях для креплений внутри салона.
– Емкость для слива охлаждающей жидкости – чтобы избежать подтеков при отсоединении патрубков.
– Перчатки и фонарик – обеспечивают удобство работы в ограниченном пространстве под торпедой и защиту рук.
Желательно заранее приготовить новые хомуты и герметик, так как при обратной установке может потребоваться герметизация соединений. Все инструменты должны быть под рукой до начала работ, чтобы не отвлекаться в процессе демонтажа.
Как отключить аккумулятор и подготовить автомобиль к разборке
Далее капот фиксируется в открытом положении при помощи штатного упора. В салоне убираются коврики, бардачок освобождается от содержимого. Если в районе ног пассажира уложены шумоизоляционные материалы – их лучше временно демонтировать, чтобы получить доступ к креплениям кожуха отопителя.
Следующий шаг – отсоединение массы от кузова, если предусмотрен дополнительный провод массы. Это делается для исключения паразитных токов во время демонтажа элементов электросистемы. Также стоит проверить, что ключ зажигания извлечён, а все потребители отключены.
Под рулевую колонку рекомендуется постелить тряпку или картон, чтобы защитить пластик и обивку пола от загрязнений и повреждений в процессе работы. Если автомобиль стоял на улице, желательно прогреть двигатель до рабочей температуры, чтобы позже слить остатки охлаждающей жидкости из системы отопления, пока она ещё тёплая.
Перед началом всех операций рекомендуется подготовить ёмкость для антифриза, ветошь и рабочие перчатки. Автомобиль фиксируется ручным тормозом, а колёса подставляются на противооткатные упоры. Это особенно важно при работе на уклоне или в условиях ограниченного пространства.
Порядок демонтажа панели приборов для доступа к корпусу печки
Перед началом демонтажа необходимо отключить аккумулятор и снять облицовку рулевой колонки. Для этого выкрутите два винта снизу пластикового кожуха и аккуратно разъедините его половинки.
Далее снимите центральную консоль. Открутите крепёжные саморезы по бокам консоли, а также винты в районе пепельницы и рычага КПП. Отсоедините фишки от прикуривателя и пепельницы.
Перейдите к демонтажу приборной панели. Сначала снимите облицовку приборов, выкрутив крепёжные винты и аккуратно потянув рамку на себя. После этого получите доступ к комбинации приборов. Открутите крепления щитка приборов, вытащите его наружу и отсоедините разъёмы сзади.
Затем освободите боковые воздуховоды. Выкрутите саморезы, крепящие панели к корпусу, и выдвиньте воздуховоды наружу. Удалите нижние декоративные панели с обеих сторон, открутив крепёж и аккуратно сняв фиксаторы.
Следующий шаг – снятие бардачка. Открутите винты в нижней и верхней частях, после чего отсоедините ограничители и извлеките бардачок полностью.
Для окончательного снятия панели приборов открутите винты крепления в верхней части (под дефлекторами обдува), в нижней части у центральной консоли и в районе стоек. Проверьте, чтобы все разъёмы проводки были отсоединены: часы, прикуриватель, управление отопителем, кнопки обогрева и аварийки.
Осторожно приподнимите панель и извлеките её из салона. После этого откроется доступ к корпусу отопителя и креплениям, которые необходимо открутить для его демонтажа.
Как отсоединить патрубки отопителя без повреждений
Перед отсоединением патрубков необходимо полностью слить охлаждающую жидкость из системы через сливное отверстие на радиаторе или блоке двигателя. Это предотвращает вытекание жидкости при демонтаже и снижает риск загрязнения салона.
Ослабьте хомуты крепления патрубков к штуцерам отопителя. Если используются винтовые хомуты, аккуратно открутите их отверткой или торцевым ключом. Старые проволочные хомуты удобнее разжимать пассатижами с фиксацией.
После ослабления хомутов не пытайтесь тянуть патрубки с усилием. Лучше аккуратно прокрутить шланг вокруг своей оси, чтобы разрушить прикипевшее соединение. Если шланг не поддается, можно воспользоваться пластиковым монтажным лопаточком или тупым концом деревянной палочки, чтобы поддеть его со стороны и немного сдвинуть с места.
Не используйте металлические предметы с острыми краями – это может повредить внутреннюю поверхность патрубка или штуцер отопителя. Также не применяйте силу в местах изгибов шланга, чтобы не нарушить его герметичность.
Если патрубок сильно затвердел и не поддается демонтажу, лучше заменить его новым. Разрезание по длине – допустимый способ только в случае последующей утилизации старого элемента. После снятия обязательно осмотрите штуцеры – они не должны иметь следов коррозии, заусенцев или трещин.
Перед повторной установкой патрубков рекомендуется нанести тонкий слой силиконовой смазки на штуцеры. Это облегчит монтаж и снизит риск повреждений при следующем демонтаже.
Снятие креплений и выемка корпуса печки из моторного отсека
Для доступа к креплениям корпуса печки необходимо предварительно снять аккумулятор и бачок омывателя. После этого освобождается пространство в районе перегородки между моторным отсеком и салоном, где расположены основные точки фиксации отопителя.
Корпус крепится к щиту моторного отсека при помощи нескольких гаек и болтов, расположенных на шпильках. Обычно используется крепёж на 10 мм, доступ к которому может быть затруднён из-за проводки и элементов системы подачи воздуха. Рекомендуется использовать удлинители и карданные шарниры для трещотки, чтобы избежать повреждения окружающих деталей.
После откручивания всех креплений необходимо аккуратно приподнять корпус вверх, одновременно отслеживая зацепление с трубками системы охлаждения и направляющими воздуховодами. Не следует тянуть с усилием – возможны повреждения пластикового корпуса или обрыв крепёжных шпилек. При возникновении сопротивления проверьте наличие оставшихся точек фиксации или застрявших хомутов и уплотнителей.
Когда корпус освобождён от креплений, его следует вынимать под углом, ориентируя нижнюю часть вперёд, чтобы избежать зацепления за элементы рулевого управления или тормозной магистрали. В некоторых случаях удобно временно отвести жгуты проводки или отсоединить разъёмы рядом с точкой выхода отопителя, чтобы освободить пространство для маневра.
После извлечения корпуса необходимо сразу осмотреть посадочные места на предмет остатков уплотнителей и следов коррозии, особенно в области соприкосновения с кузовом. Повреждённые участки рекомендуется очистить и обработать антикоррозийным средством перед установкой нового или обслуженного узла.
На что обратить внимание при разъединении корпуса печки
Перед началом работы убедитесь в отсутствии давления в системе охлаждения – слейте охлаждающую жидкость из радиатора и расширительного бачка.

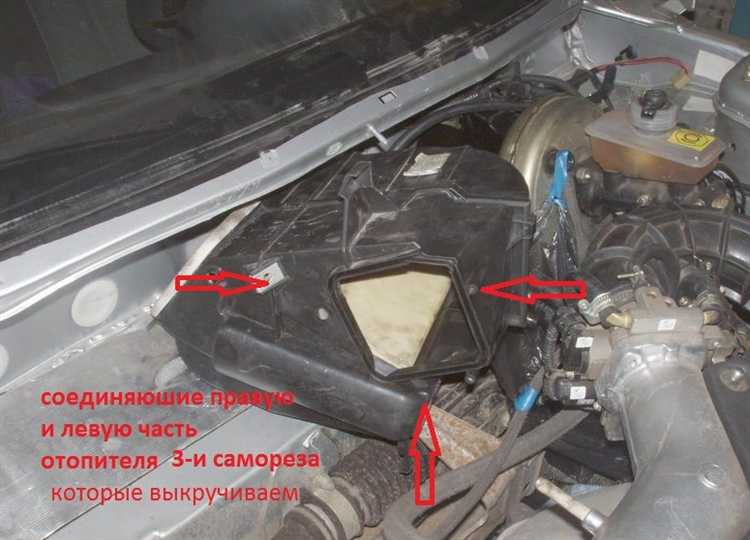

Осмотрите места соединения корпуса на наличие фиксирующих защёлок, винтов и гаек. Для откручивания используйте подходящий инструмент, чтобы избежать срезания головок крепежа.
- Проверяйте целостность прокладок между половинами корпуса – их повреждение может привести к протечкам после сборки.
- Осторожно отделяйте части корпуса, не применяйте чрезмерную силу – корпус пластмассовый и легко трескается.
- При необходимости используйте пластиковую лопатку или шпатель для аккуратного разъединения, избегая металлических инструментов, которые могут повредить детали.
- Отсоедините все присоединённые патрубки, контролируя, чтобы не повредить резиновые уплотнители и хомуты.
Осмотрите внутренние каналы на предмет загрязнений и остатков охлаждающей жидкости. Это поможет оценить состояние печки и необходимость чистки.
После разъединения внимательно проверьте направляющие и крепёжные отверстия на предмет деформаций или износа – при необходимости замените повреждённые элементы.
Проверка корпуса на повреждения и подготовка к установке обратно
После снятия корпуса печки необходимо тщательно осмотреть его на наличие трещин, деформаций и износа уплотнителей. Особое внимание уделите местам соединений и креплений – часто именно здесь возникают повреждения, которые влияют на герметичность и работоспособность системы отопления.
- Проверьте целостность пластиковых или металлических частей корпуса. Трещины исправляют с помощью специальных клеев или герметиков, подходящих для материалов корпуса.
- Осмотрите уплотнительные резинки и прокладки. Если они деформированы, затвердевшие или повреждены, замените новыми. Это предотвратит попадание воздуха и утечки жидкости при эксплуатации.
- Оцените состояние соединительных элементов – защёлок, винтов и крепёжных кронштейнов. При необходимости подтяните или замените крепления.
- Проверьте каналы подачи и возврата жидкости на предмет засоров или загрязнений, удалите мусор и отложения.
Подготовка корпуса к установке включает обработку контактных поверхностей обезжиривателем для улучшения прилегания уплотнителей. Перед установкой рекомендуется нанести тонкий слой силиконового герметика на стыки, где возможны протечки.
- Очистить и высушить корпус.
- Заменить изношенные прокладки и уплотнители.
- Проверить и восстановить крепления.
- Нанести герметик на критичные стыки.
- Подготовить корпус к аккуратной установке на штатное место, избегая излишних усилий.
Соблюдение этих шагов обеспечит надежную работу печки и минимизирует риск протечек или неправильной циркуляции теплоносителя после сборки.
Вопрос-ответ:
Как правильно подготовить автомобиль перед началом снятия корпуса печки на ВАЗ 2109?
Для подготовки машины нужно отключить аккумулятор, чтобы избежать короткого замыкания или случайного срабатывания электроприборов. Затем следует снять панели и элементы, которые мешают получить доступ к корпусу печки, например, приборную панель и накладки. Желательно также освободить место вокруг моторного отсека, чтобы удобно работать с корпусом печки. Все действия должны проводиться аккуратно, чтобы не повредить пластиковые детали и провода.
Какие инструменты понадобятся для снятия корпуса печки на ВАЗ 2109 своими руками?
Минимальный набор инструментов включает крестовую и плоскую отвертки, ключи на 8 и 10 мм, а также пассатижи или универсальные плоскогубцы. Иногда пригодятся трещотка с набором головок, чтобы быстрее открутить крепления. Наличие фонарика облегчит осмотр и работу в темных местах моторного отсека. Не помешает тряпка для очистки и защиты поверхностей от грязи и пыли.
С какими трудностями можно столкнуться при снятии корпуса печки на ВАЗ 2109 и как их избежать?
Одной из распространённых проблем является заедание креплений из-за коррозии или старости. Чтобы не сломать пластиковые детали, рекомендуется предварительно обработать болты проникающей смазкой и аккуратно работать с крепежом. Ещё одна сложность — неправильное отсоединение патрубков отопителя, что может привести к повреждению шлангов. Их нужно снять плавно, без рывков, иногда помогает прогрев двигателя для смягчения резины. Также важно не перепутать порядок демонтажа частей, чтобы потом без проблем собрать всё обратно.
Как проверить корпус печки на наличие повреждений перед установкой обратно?
После снятия корпуса его внимательно осматривают на трещины, деформации и следы коррозии. Особое внимание уделяют стыкам и местам крепления. Если обнаружены повреждения, стоит заменить поврежденные детали или использовать герметики для устранения протечек. Проверяется также состояние уплотнителей — они не должны быть пересохшими или разорванными. Чистка корпуса от пыли и остатков старого утеплителя улучшит работу отопителя при установке.
Нужно ли снимать корпус печки полностью или достаточно разобрать частично для замены некоторых деталей?
В большинстве случаев корпус снимается целиком, чтобы получить свободный доступ ко всем внутренним элементам отопителя, таким как радиатор и вентилятор. Частичный разбор может быть возможен при замене мелких деталей, но ограниченный доступ усложняет работу и увеличивает риск повредить соседние компоненты. Полный демонтаж корпуса позволяет лучше очистить его и обеспечить правильную сборку после ремонта.
Какие инструменты понадобятся для снятия корпуса печки на ВАЗ 2109?
Для работы потребуются стандартные автомобильные инструменты: крестовая и плоская отвертки, ключи на 8 и 10 мм, а также набор головок. Рекомендуется иметь трещотку с удлинителем для удобства работы в труднодоступных местах. Также пригодятся пассатижи для отсоединения зажимов и чистая тряпка, чтобы не повредить детали и избежать попадания грязи внутрь системы отопления.
Как правильно снять корпус печки, чтобы не повредить патрубки и прокладки?
Перед началом работы следует тщательно отсоединить все патрубки, предварительно слив охлаждающую жидкость или использовать подставленную емкость для сбора жидкости. При снятии патрубков важно аккуратно ослаблять хомуты, избегая резких рывков, чтобы не повредить резиновые прокладки. При отделении корпуса печки стоит контролировать, чтобы не нарушить целостность прокладок, так как их повреждение может привести к протечкам после сборки. Если прокладки выглядят изношенными, лучше заменить их новыми. Также стоит проверить корпус на трещины и деформации перед установкой обратно.
